Name: IMS-5040D Półautomatyczna maszyna do pomiaru wideo
Brand: Hoyamo and Sinowon Inc
SKU: IMS-5040D
Availability: InStock

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Kod#: 521-420J

Stół warsztatowy z marmuru: (650*580) mm

Szklany stół warsztatowy: (540*440) mm

Przesuw osi X/Y: (500*400) mm

Przesuw osi Z: Efektywny skok 200mm

Rozdzielczość osi X/Y/Z: 0,5um

Postumenty i słupki: Granit o wysokiej precyzji

Dokładność pomiaru osi XY: ≤2,5+L/200(um)

Dokładność pomiaru Zais: ≤5+L/200(um)

Dokładność części: 2um

Oprogramowanie pomiarowe: iPomiar

Wymiary (SxGxW): (1111*867*1086) mm

Waga netto: 380 kg

Podkreślić:

Wysokiej precyzji urządzenie do pomiaru wideo

Półautomatyczna maszyna do pomiaru wideo

Podstawowe informacje

Miejsce pochodzenia: Jiangmen, Chiny

Nazwa handlowa: SINOWON

Orzecznictwo: CE/ROHS

Numer modelu: IMS-5040D

Dokument: D4 Sinowon iSemi Series Hig...a1.pdf

Zapłata

Szczegóły pakowania: sklejka

Czas dostawy: 15 dni roboczych

Możliwość Supply: 100 zestawów/miesiąc

Galeria

IMS-5040D Półautomatyczna maszyna do pomiaru wideo

opis produktu

Wysokiej precyzji półautomatyczna maszyna pomiarowa widzenia iSemi Seria IMS-5040D

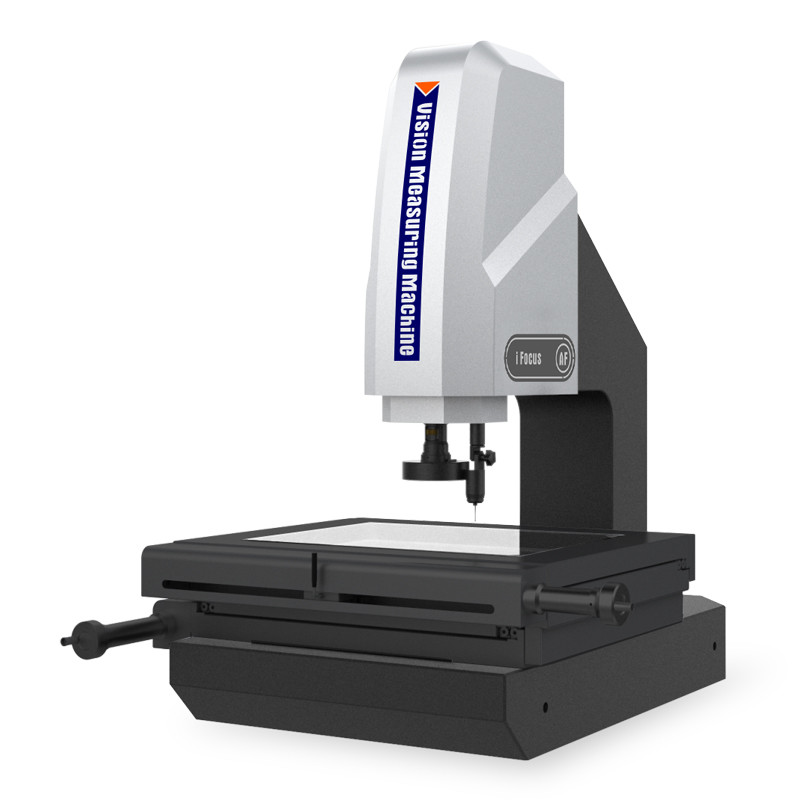

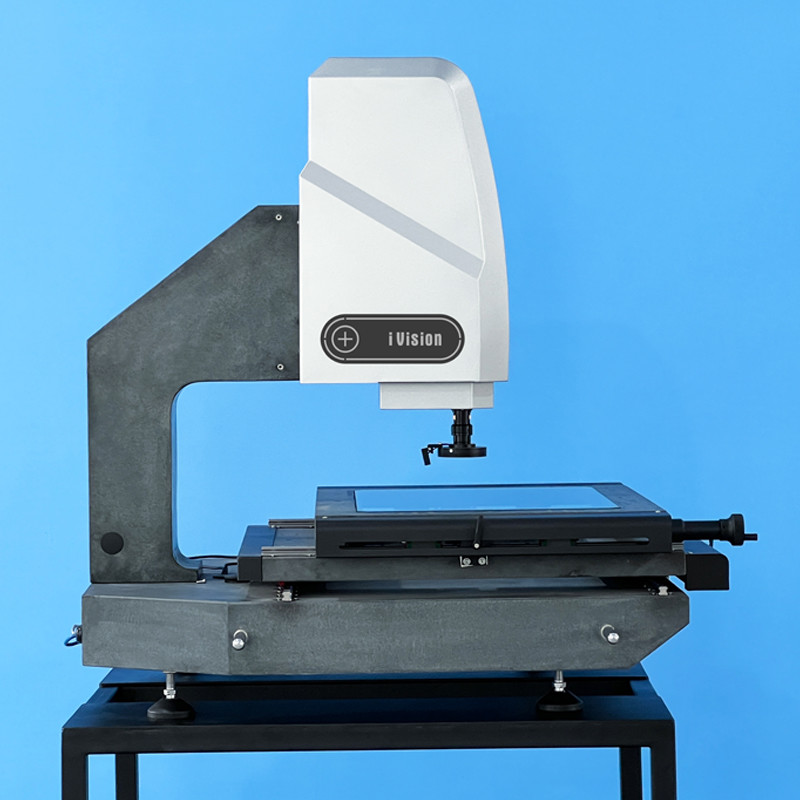

IMS-5040D Półautomatyczna maszyna do pomiaru wideo 0

Maszyna do pomiaru widzeniaCharakterystyka produktu:

Przyjmowanie wysokiej precyzji granitowej podstawy i kolumny w celu zapewnienia stabilności i precyzji maszyny;
Przyjąć wysokiej precyzji bezzębnej polerowanej pręty i szybko poruszającego się urządzenia blokowania, aby zapewnić, że błąd zwrotu stołu jest w granicach 2um;
Przyjmowanie wysokoprecyzyjnej linijki optycznej i precyzyjnego stołu roboczego, aby zapewnić dokładność maszyny w zakresie ≤ 2,5+L/200um;
Przyjąć obiektyw zoomowy o wysokiej rozdzielczości i kamerę cyfrową kolorową o wysokiej rozdzielczości w celu zapewnienia przejrzystej jakości obrazu bez zniekształceń;
Wykorzystując sterowane przez program powierzchniowe 4-pierścieniowe 8-obszarowe oświetlenie LED zimne i oświetlenie równoległe Contour LED oraz wbudowany inteligentny moduł regulacji światła,Obszar jasności światła w 4-pierścieniu 8-obszarze może być swobodnie kontrolowany;
Oprogramowanie do pomiarów iMeasuring Vision poprawia kontrolę jakości na nowy poziom;
Oś Z wykorzystuje precyzyjne przewodniki liniowe i serwo silnik sterowania, aby osiągnąć automatyczne skupienie, wyeliminować ludzkie błędy skupienia i poprawić dokładność i stabilność pomiarów;
Opcjonalna sonda kontaktowa i trójwymiarowe oprogramowanie pomiarowe mogą być wykorzystane do modernizacji maszyny na trójwymiarową maszynę pomiarową kontaktową.

Maszyna do pomiaru widzeniaTechniczne Sspecyfikacje:

Towar	Wysokiej precyzji półautomatyczna maszyna pomiarowa widzeniaSeria iSemi
Model	IMS-2010D	IMS-2515D	IMS-3020D	IMS-4030D	IMS-5040D
Marmurowy stolik roboczy	(270*350) mm	(408*308) mm	(458*358) mm	(608*470) mm	(650*580) mm
Szklany stolik roboczy	(142*242) mm	(306*198) mm	(356*248) mm	(456*348) mm	(540*440) mm
Oś X/Y Podróż	(200*100) mm	(250*150) mm	(300*200) mm	(400*300) mm	(500*400) mm
Podróż oś Z	Wysoce precyzyjne przewodnictwo liniowe, skuteczne przemieszczanie 200 mm
Rozdzielczość X/Y/Z aixs	00,5 mm
Podstawy i podnośniki	Granit o wysokiej precyzji
Dokładność pomiaru*	XY aixs:≤2,5+L/200 ((um) ;Zais:≤5+L/200 ((um)
Dokładność	2um
System oświetlenia ((Przystosowanie oprogramowania)	Powierzchnia 4 pierścienie i 8 stref nieskończenie regulowane LED chłodne oświetlenie
	Konturowe oświetlenie równoległe LED
	Opcjonalne światło koaksjalne
Kamera cyfrowa	1/2.9"/1.6Mpixel Wysokiej rozdzielczości Kamera cyfrowa
Obiektyw zoomowy	6.5X Wysokiej rozdzielczości Elektroniczne soczewki zoomowe zwrotnej, Powiększenie optyczne: 0,7X ~ 4,5X ; Powiększenie wideo: 20X ~ 129X
Oprogramowanie pomiarowe	iPomiar
System operacyjny	Wsparcie systemu operacyjnego WIN 10/11-32/64
Język	Angielski, chiński uproszczony, chiński tradycyjny, opcjonalne wersje w innych językach
Środowisko pracy	Temperatura 20°C±2°C, zmiana temperatury <1°C/Hr; wilgotność 30%~80%RH; wibracje <0,02g, ≤15Hz.
Zasilanie	AC220V/50Hz; 110V/60Hz
Wymiar ((WxDxH)	(677552998) mm	(7906171000) mm	(8386671000) mm	(10028171043) mm	(11118671086) mm
Wymiar opakowania ((WxDxH))	(10307801260) mm	(10307801260) mm	(10307801260) mm	(113010001270) mm	(125010351460) mm
Waga brutto/waga netto	220/150 kg	242/175 kg	275/185 kg	449/350 kg	550/380 kg

Uwaga:

"L" oznacza mierzoną długość w milimetrach, a dokładność mechaniczna osi Z jest w dużym stopniu zależna od dokładności ostrości i powierzchni obrabiarkę.

Zwiększenie jest wartością przybliżoną i jest ściśle związane z wielkością i rozdzielczością wyświetlacza.

Klienci mogą wybrać dodanie 0,5X lub 2X obiektywu pomocniczego w zależności od ich potrzeb w celu osiągnięcia powiększenia obrazu.

iMS-2010/5040 to stoły robocze wykonane z marmuru, podczas gdy iMS-2515/3020/4030 to stoły robocze wykonane z metalu.

Opis modelu konfiguracji produktu (przykład z iMS-5040)

Konfiguracja czujnika	2.5D	3D	2.5D	3D
Towar	2.5D urządzenie do pomiaru widzenia	Maszyna pomiarowa 3D kontaktowa i wizualna	2.5D Półautomatyczna maszyna pomiarowa widzenia	3D półautomatyczna maszyna do pomiaru kontaktu i widzenia
Model	iMS-5040A	iMS-5040B	iMS-5040C	iMS-5040D
Rodzaj	A	B	C	D
Znaczenie	Optyczny czujnik soczewki zoomowej	czujnik obiektywu zoomowego i Czujnik sondy	Czujnik obiektywu zoomowego i funkcja autofokusu osi Z	Czujnik obiektywu zoomowego, czujnik sondy kontaktowej i funkcja autofokusu
Oś Z Autofokus	Bez	Bez	Z	Z
Kontaktowa sonda	Bez	Z	Bez	Z
Oprogramowanie	iPomiar2.1	iPomiar3.1	iPomiar2.2	iPomiar3.2

Modele i specyfikacje maszyn pomiarowych do rucznego widzenia:

Model	Kod#	Model	Kod#	Model	Kod#	Model	Kod#	Model	Kod#
IMS-2010A	521-120E	IMS-2515A	521-120F	IMS-3020A	521-120G	IMS-4030A	521-120H	IMS-5040A	521-120J
IMS-2010B	521-220E	IMS-2515B	521-220F	IMS-3020B	521-220G	IMS-4030B	521-220H	IMS-5040B	521-220J
IMS-2010C	521-320E	IMS-2515C	521-320F	IMS-3020C	521-320G	IMS-4030C	521-320H	IMS-5040C	521-320J
IMS-2010D	521-420E	IMS-2515D	521-420F	IMS-3020D	521-420G	IMS-4030D	521-420H	IMS-5040D	521-420J
IMS-6040A	521-120K	IMS-6040B	521-220K	IMS-6040C	521-320K	IMS-6040D	521-420K	- Nie, nie.	- Nie, nie.

Tabela przewodnika maszyny pomiarowej ręcznej:

Pojazd mm	Model	X Oś Przejazd mm	Oś Y Prędkość w mm	Oś Z Standardowy przejazd mm	Oś Z Maksymalny przejazd dostosowany mm
100x100x100	IMS-1010	100	100	100	- Nie, nie.
200x100x200	IMS-2010	200	100	200	300
250x150x200	IMS-2515	250	150	200	300
300x200x200	IMS-3020	300	200	200	400
400x300x200	IMS-4030	400	300	200	400
500x400x200	IMS-5040	500	400	200	400
600x400x200	IMS-6040	600	400	200	400

Inne specyfikacje podróży mogą być dostosowane do potrzeb klienta.

Maszyna do pomiaru widzeniaRysunki konstrukcyjne:

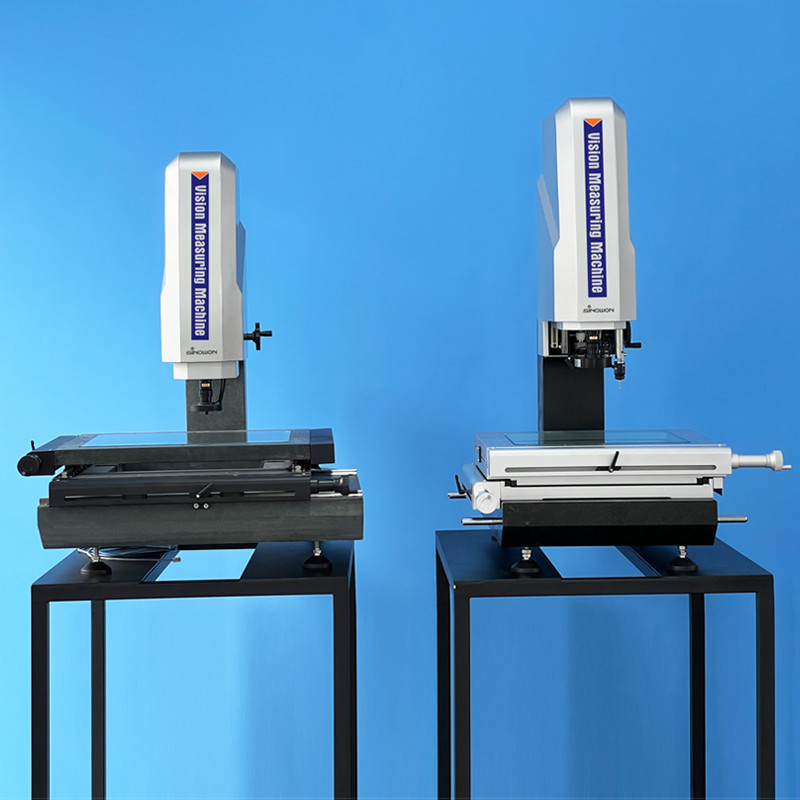

IMS-5040D Półautomatyczna maszyna do pomiaru wideo 1

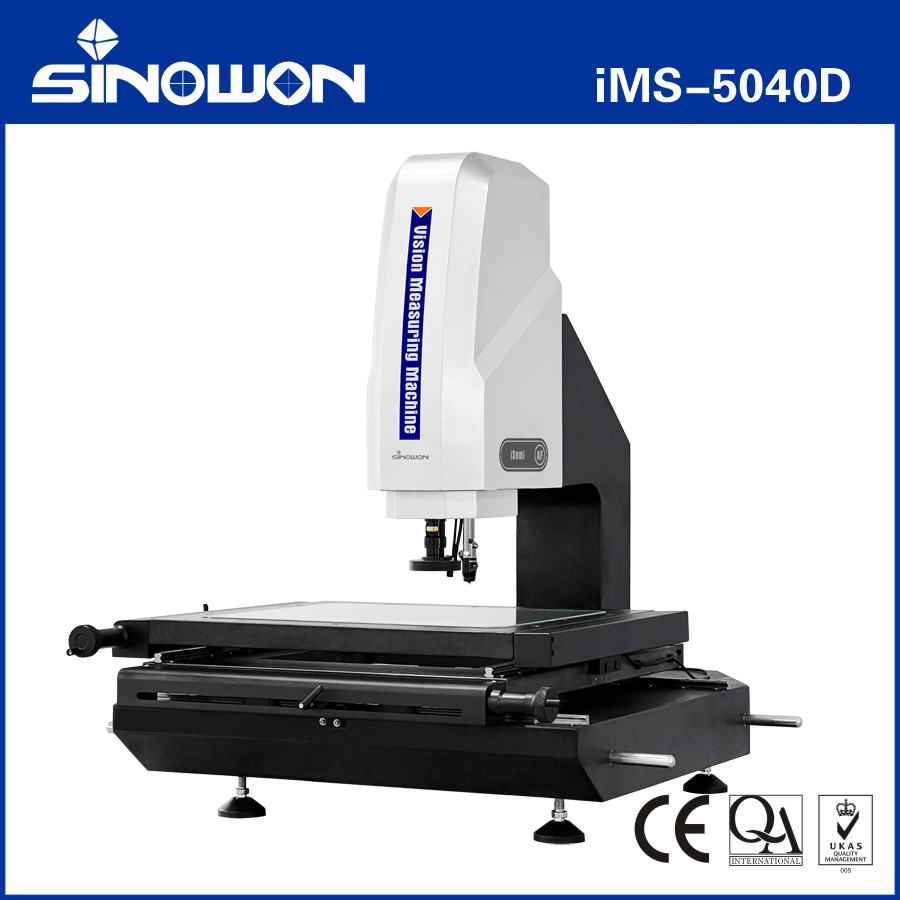

IMS-5040D Półautomatyczna maszyna do pomiaru wideo 2

Maszyna do pomiaru widzeniaZastosowanie w przemyśle:

Optyczna maszyna pomiarowa OMM, znana również jako maszyna pomiarowa widzenia i maszyna pomiarowa bez kontaktu, maszyna pomiarowa dwuwymiarowa, maszyna pomiarowa 2,5 wymiaru,z modernizacją nowoczesnego przemysłu wysokiej precyzji i przemysłu mikroprodukcyjnego, przyjmuje metodę pomiaru obrazu optycznego bez kontaktu w celu szybkiego i precyzyjnego pomiaru.

Optyczne maszyny pomiarowe nadają się do wszystkich dziedzin zastosowań w celu pomiaru współrzędnych i są szeroko stosowane w maszynach, elektronikach, instrumentach, sprzęcie,tworzywa sztuczne i inne przemysły. Takie jak: formy, śruby, metale, akcesoria, guma, płyty PCB, sprężyny, sprzęt, elektronika, tworzywa sztuczne, lotnictwo, lotnictwo, itp.Mikrometry, i projektorów profilowych, które są wysokiej precyzji, wysokiej wydajności i wysokiej niezawodności maszyny pomiarowej integrujące optyczne, mechaniczne, elektroniczne i komputerowe technologie przetwarzania obrazu.

Po zebraniu cech obrazu przez system kamer CCD i przetworzeniu przez algorytmy komputerowe i oprogramowania,kontur i kształt powierzchni, wielkość, kąt i położenie różnych złożonych i precyzyjnych części można automatycznie wykryć.Dane pomiarowe mogą być importowane do AUTOCAD, aby stać się kompletnym rysunkiem inżynieryjnym, oraz dokumenty w formacie DXF, IGS i innych, a także można je importować do oprogramowania analizy statystycznej WORD, EXCEL i SPC w celu generowania CPK i różnych raportów statystycznych.

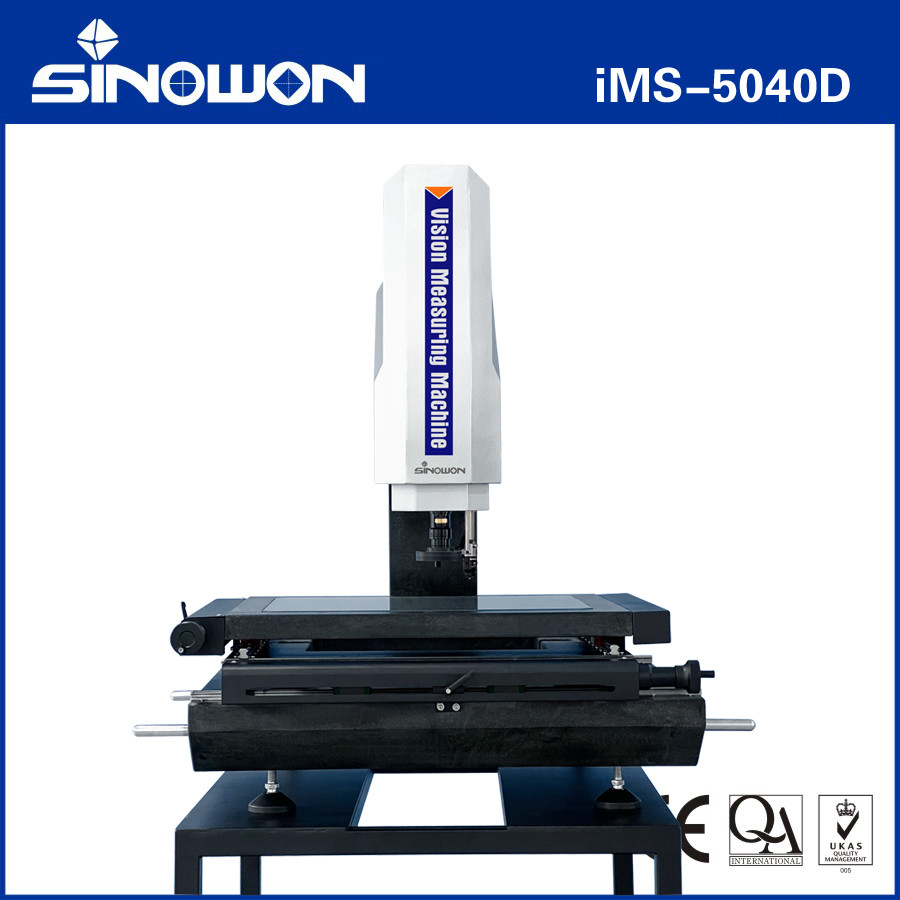

IMS-5040D Półautomatyczna maszyna do pomiaru wideo 3

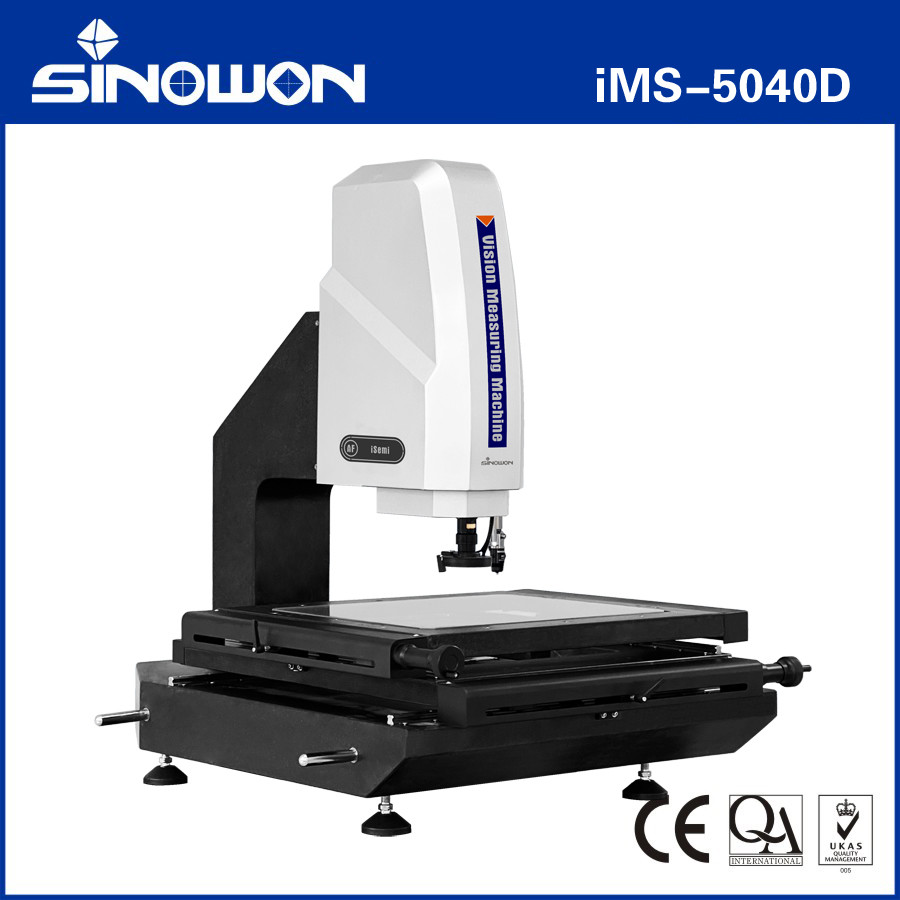

IMS-5040D Półautomatyczna maszyna do pomiaru wideo 4
