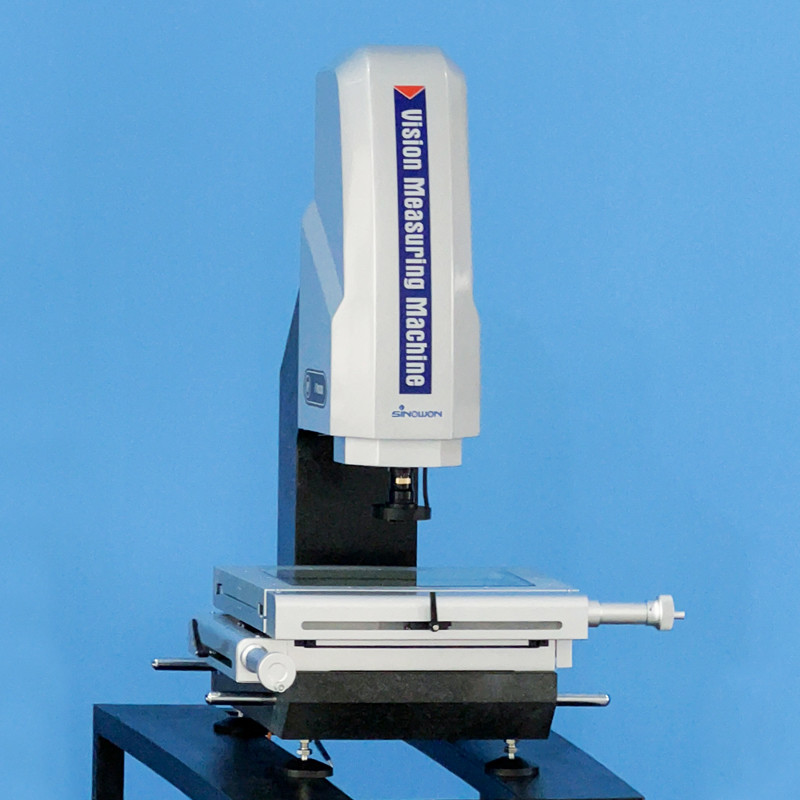

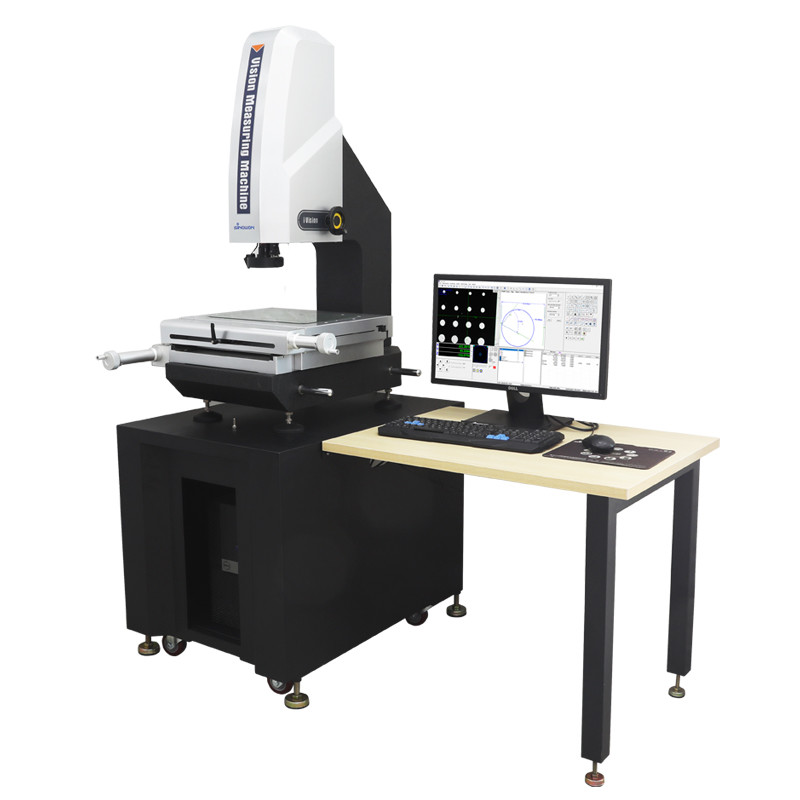

Name: Wysokiej precyzji maszyna do pomiaru wizji CNC
Brand: Hoyamo and Sinowon Inc
SKU: IMS-3020A
Availability: InStock

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Kod#: 521-120G

Stół warsztatowy z marmuru: (458*358) mm

Szklany stół warsztatowy: (356*248) mm

Przesuw osi X/Y: (300*200) mm

Przesuw osi Z: Efektywny skok 200mm

Rozdzielczość osi X/Y/Z: 0,5um

Postumenty i słupki: Granit o wysokiej precyzji

Dokładność pomiaru osi XY: ≤2,5+L/200(um)

Dokładność pomiaru Zais: ≤5+L/200(um)

Dokładność części: 2um

Oprogramowanie pomiarowe: iPomiar

Wymiary (SxGxW): (838*667*1000) mm

Waga netto: 185 KG

Podkreślić:

Ręczna maszyna pomiarowa wizualna CNC

Wysokiej precyzji maszyna do pomiaru wizji CNC

Podstawowe informacje

Miejsce pochodzenia: Jiangmen, Chiny

Nazwa handlowa: SINOWON

Orzecznictwo: CE/ROHS

Numer modelu: IMS-3020A

Dokument: D4 Sinowon iVision Series H...a1.pdf

Zapłata

Szczegóły pakowania: sklejka

Czas dostawy: 15 dni roboczych

Możliwość Supply: 100 zestawów/miesiąc

Galeria

Wysokiej precyzji maszyna do pomiaru wizji CNC

opis produktu

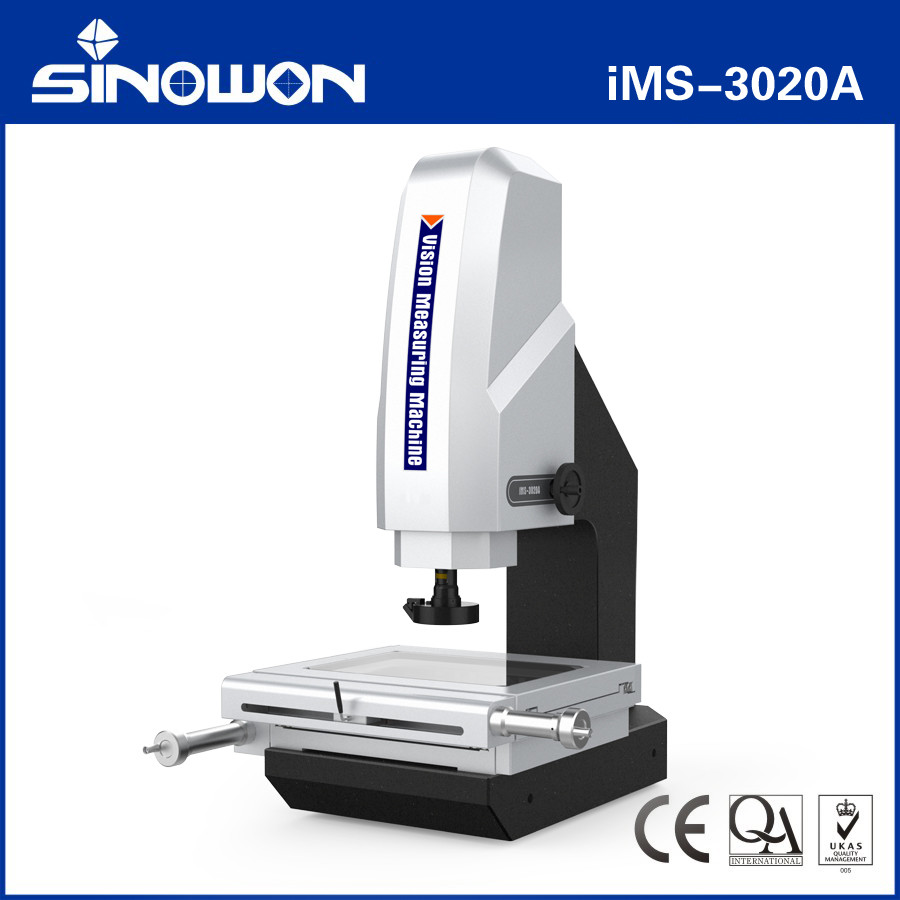

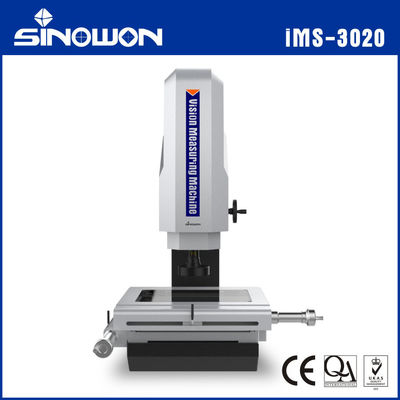

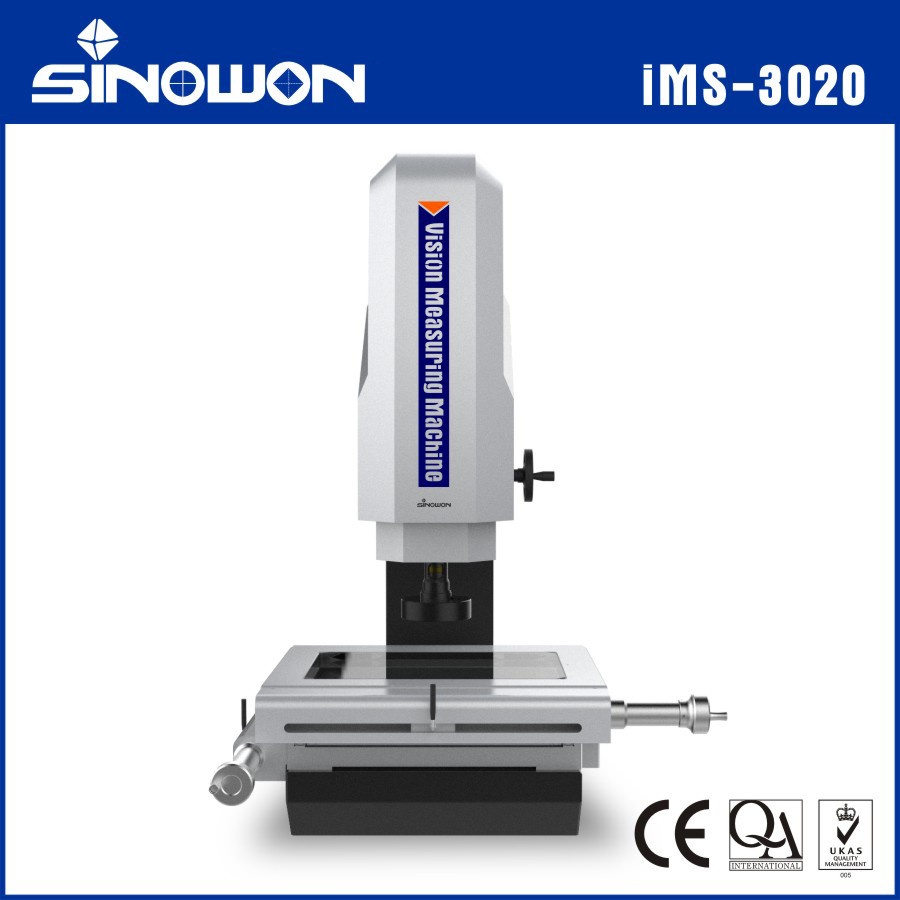

WysokiPdecyzjaMroczny VIMaszyna pomiarowa iVision Seria IMS-3020

Wysokiej precyzji maszyna do pomiaru wizji CNC 0

Maszyna do pomiaru wzrokuCharakterystyka produktu:

Zastosuj precyzyjną granitową podstawę i kolumnę, aby zapewnić stabilność i precyzję maszyny;
Zastosuj precyzyjny, bezzębny polerowany pręt i szybko poruszające się urządzenie blokujące, aby upewnić się, że błąd powrotu stołu mieści się w granicach 2um;
Zastosuj precyzyjną linijkę optyczną i precyzyjny stół roboczy, aby zapewnić dokładność maszyny w granicach ≤2,5 + L/200um;
Zastosuj obiektyw zmiennoogniskowy o wysokiej rozdzielczości i kolorowy aparat cyfrowy o wysokiej rozdzielczości, aby zapewnić wyraźną jakość obrazu bez zniekształceń;
Dzięki sterowanemu programowo 4-pierścieniowemu 8-obszarowemu oświetleniu zimnemu LED i oświetleniu równoległemu Contour LED, a także wbudowanemu inteligentnemu modułowi regulacji światła, można dowolnie regulować jasność obszaru w 4-pierścieniowym 8-obszarze ;
Oprogramowanie pomiarowe iMeasuring Vision poprawia kontrolę jakości na nowy poziom;

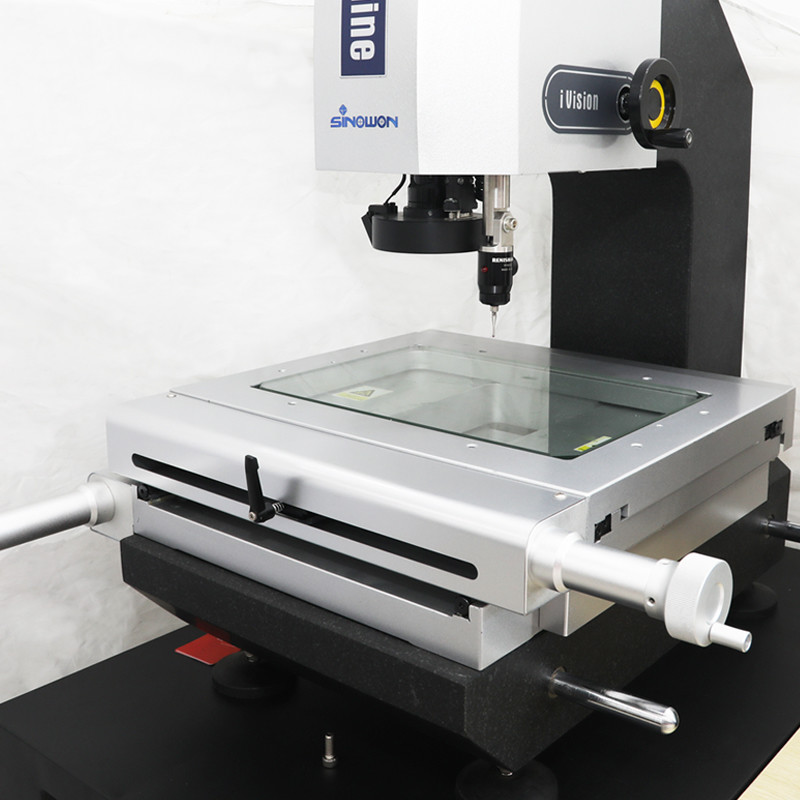

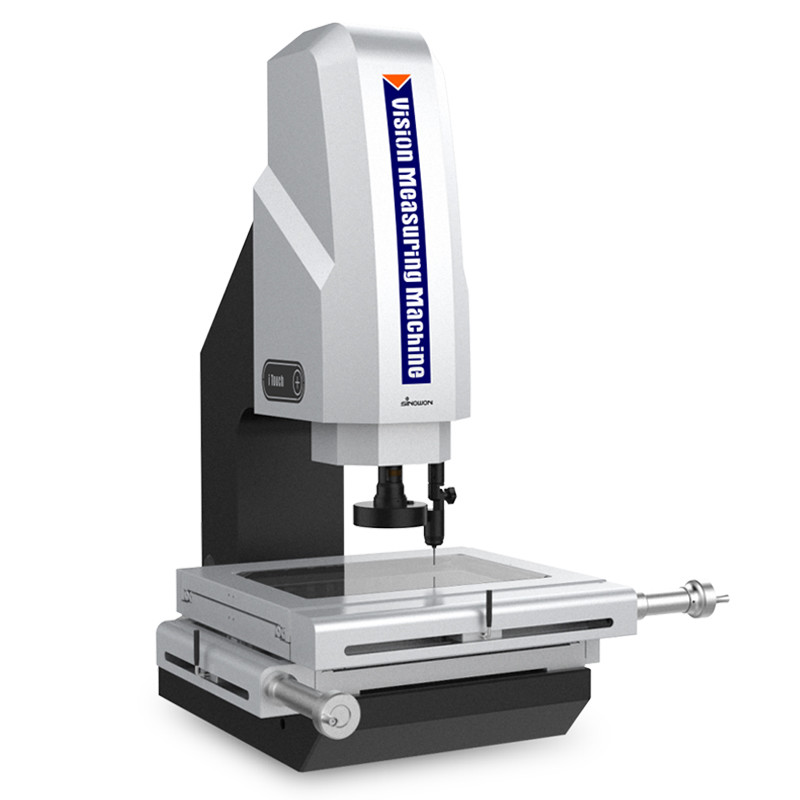

Opcjonalna sonda stykowa i oprogramowanie do pomiarów trójwymiarowych mogą zostać użyte w celu modernizacji maszyny do trójwymiarowej maszyny kontaktowej;
Można go rozbudować o moduł funkcji autofokusa, aby uzyskać dokładny pomiar półautomatyczny.

Maszyna do pomiaru wzrokuTechniczny Specyfikacje:

Towar	Ręczna maszyna pomiarowa VIsion o wysokiej precyzji Seria iVision
Model	IMS-2010	IMS-2515	IMS-3020	IMS-4030	IMS-5040
Marmurowy stół warsztatowy	(270*350)mm	(408*308) mm	(458*358)mm	(608*470)mm	(650*580) mm
Szklany stół warsztatowy	(142*242) mm	(306*198) mm	(356*248) mm	(456*348)mm	(540*440) mm
Przesuw osi X/Y	(200*100) mm	(250*150) mm	(300*200) mm	(400*300)mm	(500*400) mm
Przesuw osi Z	Precyzyjna prowadnica liniowa, efektywny skok 200 mm
Rozdzielczość osi X/Y/Z	0,5um
Cokół i słupki	Granit o wysokiej precyzji
Dokładność pomiaru*	Oś XY: ≤2,5+L/200(um)；Zais: ≤5+L/200(um)
Dokładność części	2um
System oświetlenia (regulacja oprogramowania)	Powierzchnia 4 pierścienie i 8 stref płynnie regulowane zimne oświetlenie LED
	Równoległe oświetlenie konturowe LED
	Opcjonalne światło koncentryczne
Aparat cyfrowy	Aparat cyfrowy o wysokiej rozdzielczości 1/2,9 cala/1,6 megapiksela
Obiektyw zmiennoogniskowy	Obiektyw zmiennoogniskowy o wysokiej rozdzielczości i rozdzielczości 6,5X z elektronicznym sprzężeniem zwrotnym, powiększenie optyczne: 0,7X ~ 4,5X; Powiększenie wideo: 20X ~ 129X
Oprogramowanie pomiarowe	iPomiar
System operacyjny	Obsługa systemu operacyjnego WIN 10/11-32/64
Język	Angielski, chiński uproszczony, chiński tradycyjny, opcjonalnie inne wersje językowe
Środowisko pracy	Temperatura 20 ℃ ± 2 ℃, zmiana temperatury <1 ℃/godz.; Wilgotność 30% ~ 80% wilgotności względnej; Wibracje <0,02 g, ≤15 Hz.
Zasilanie	AC220 V/50 Hz; 110 V/60 Hz
Wymiar (szer. x głęb. x wys.)	(677552998)mm	(7906171000) mm	(8386671000) mm	(10028171043) mm	(11118671086)mm
Wymiar opakowania (SxGxW)	(10307801260) mm	(10307801260) mm	(10307801260) mm	(113010001270)mm	(125010351460) mm
Masa brutto/netto	220/150 kg	242/175 kg	275/185 kg	449/350 kg	550/380 kg

Notatka:

„L” oznacza zmierzoną długość w milimetrach, a dokładność mechaniczna osi Z w dużym stopniu zależy od dokładności ogniskowania i powierzchni przedmiotu obrabianego.

Powiększenie jest wartością przybliżoną i jest ściśle powiązane z rozmiarem i rozdzielczością wyświetlacza.

Klienci mogą dodać soczewkę pomocniczą 0,5X lub 2X w zależności od potrzeb, aby uzyskać powiększenie obrazu.

iMS-2010/5040 to stoły warsztatowe wykonane z marmuru, natomiast iMS-2515/3020/4030 to stoły warsztatowe wykonane z metalu.

Konfiguracja produktu Opis modelu (przykład z iMS-3020):

Konfiguracja czujnika	2,5D	3D	2,5D	3D
Towar	Maszyna do pomiaru wzroku 2,5D	Maszyna do pomiaru kontaktu i wzroku 3D	Półautomatyczna maszyna do pomiaru wzroku 2.5D	Półautomatyczna maszyna do pomiaru kontaktu i wzroku 3D
Model	iMS-3020A	iMS-3020B	iMS-3020C	iMS-3020D
Typ	A	B	C	D
Znaczenie	Optyczny czujnik obiektywu zmiennoogniskowego	Czujnik obiektywu zmiennoogniskowego i Czujnik sondy kontaktowej	Czujnik obiektywu zmiennoogniskowego i funkcja autofokusa w osi Z	Czujnik z obiektywem zmiennoogniskowym, czujnik sondy kontaktowej i funkcja autofokusa
Autofokus w osi Z	Bez	Bez	Z	Z
Sonda kontaktowa	Bez	Z	Bez	Z
Oprogramowanie	iPomiar 2.1	iPomiar 3.1	iPomiar 2.2	iPomiar 3.2

Modele i dane techniczne ręcznych maszyn do pomiaru wzroku:

Model	Kod#	Model	Kod#	Model	Kod#	Model	Kod#	Model	Kod#
IMS-2010A	521-120E	IMS-2515A	521-120F	IMS-3020A	521-120G	IMS-4030A	521-120H	IMS-5040A	521-120J
IMS-2010B	521-220E	IMS-2515B	521-220F	IMS-3020B	521-220G	IMS-4030B	521-220H	IMS-5040B	521-220J
IMS-2010C	521-320E	IMS-2515C	521-320F	IMS-3020C	521-320G	IMS-4030C	521-320H	IMS-5040C	521-320J
IMS-2010D	521-420E	IMS-2515D	521-420F	IMS-3020D	521-420G	IMS-4030D	521-420H	IMS-5040D	521-420J
IMS-6040A	521-120 tys	IMS-6040B	521-220 tys	IMS-6040C	521-320 tys	IMS-6040D	521-420 tys	------	------

Tabela instrukcji obsługi ręcznej maszyny pomiarowej:

Podróż mm	Model	Przesuw osi X mm	Przesuw osi Y mm	Standardowy skok osi Z mm	Maksymalny dostosowany skok osi Z mm
100x100x100	IMS-1010	100	100	100	------
200x100x200	IMS-2010	200	100	200	300
250x150x200	IMS-2515	250	150	200	300
300x200x200	IMS-3020	300	200	200	400
400x300x200	IMS-4030	400	300	200	400
500x400x200	IMS-5040	500	400	200	400
600x400x200	IMS-6040	600	400	200	400

Inne specyfikacje podróży można dostosować do potrzeb klienta.

Maszyna do pomiaru wzrokuRysunki konstrukcyjne:

Wysokiej precyzji maszyna do pomiaru wizji CNC 1

Maszyna do pomiaru wzrokuZastosowanie branżowe:

Optyczna maszyna pomiarowa OMM, znana również jako wizyjna maszyna pomiarowa i bezdotykowa maszyna pomiarowa, dwuwymiarowa maszyna pomiarowa, 2,5-wymiarowa maszyna pomiarowa, wraz z unowocześnieniem nowoczesnego przemysłowego przemysłu o wysokiej precyzji i mikroprodukcji, przyjmuje bezdotykowe optyczne metoda pomiaru obrazu zapewniająca szybki i precyzyjny pomiar. Pomiar wymiarów geometrycznych i tolerancji geometrycznych staje się nieunikniony.

Optyczne maszyny pomiarowe nadają się do wszystkich dziedzin zastosowań w celu pomiaru współrzędnych i są szeroko stosowane w maszynach, elektronice, przyrządach, sprzęcie, tworzywach sztucznych i innych gałęziach przemysłu. Takie jak: formy, śruby, metale, akcesoria, guma, płytki PCB, sprężyny, sprzęt, elektronika, tworzywa sztuczne, lotnictwo, przemysł lotniczy itp., przezwycięża wady tradycyjnych suwmiarki z noniuszem, mikrometrów i projektorów profilowych, co jest wysoką -precyzyjna, wysokowydajna i niezawodna maszyna pomiarowa integrująca technologie optycznego, mechanicznego, elektronicznego i komputerowego przetwarzania obrazu.

Mierzony obiekt jest powiększany za pomocą układu powiększenia optycznego. Po zebraniu cech obrazu przez system kamer CCD i przetworzeniu ich przez algorytmy komputerowe i programowe, można automatycznie wykryć kontur i kształt powierzchni, rozmiar, kąt i położenie różnych złożonych i precyzyjnych części. Mikrokontrola i kontrola jakości. Dane pomiarowe można zaimportować do programu AUTOCAD, aby stać się kompletnym rysunkiem technicznym, można wygenerować dokumenty w formatach DXF, IGS i innych, a także można je zaimportować do oprogramowania do analizy statystycznej WORD, EXCEL i SPC w celu wygenerowania CPK i różnych raportów statystycznych.

Wysokiej precyzji maszyna do pomiaru wizji CNC 2

Wysokiej precyzji maszyna do pomiaru wizji CNC 3
