Urządzenia do pomiaru widzenia o wysokiej precyzji

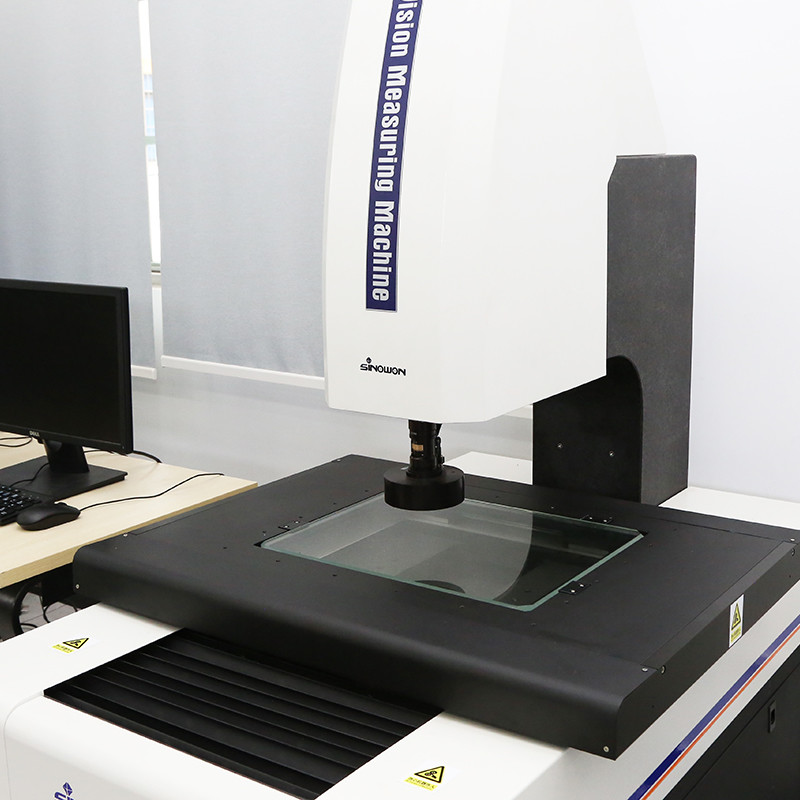

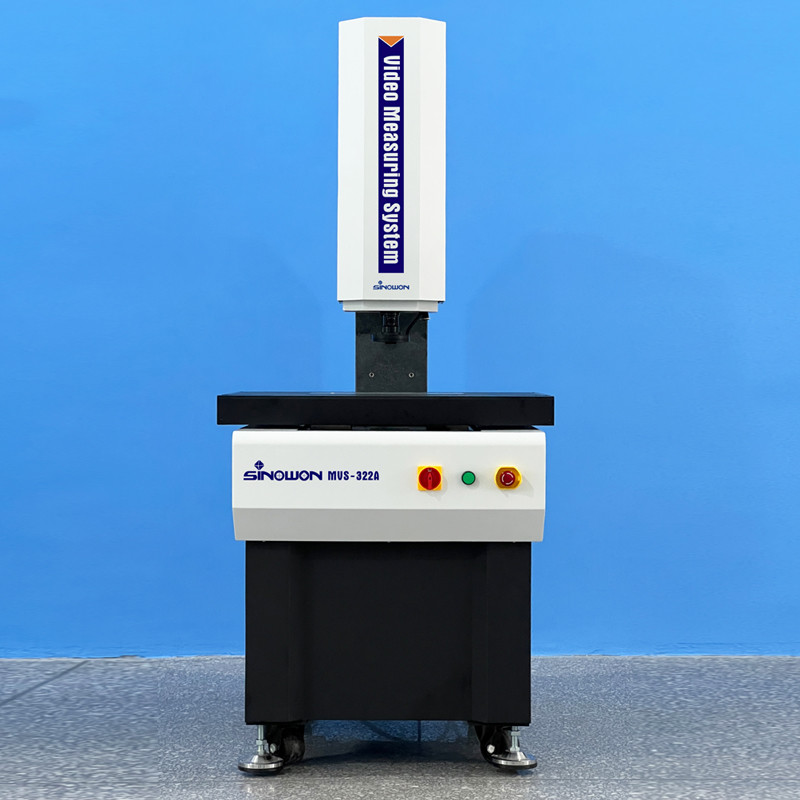

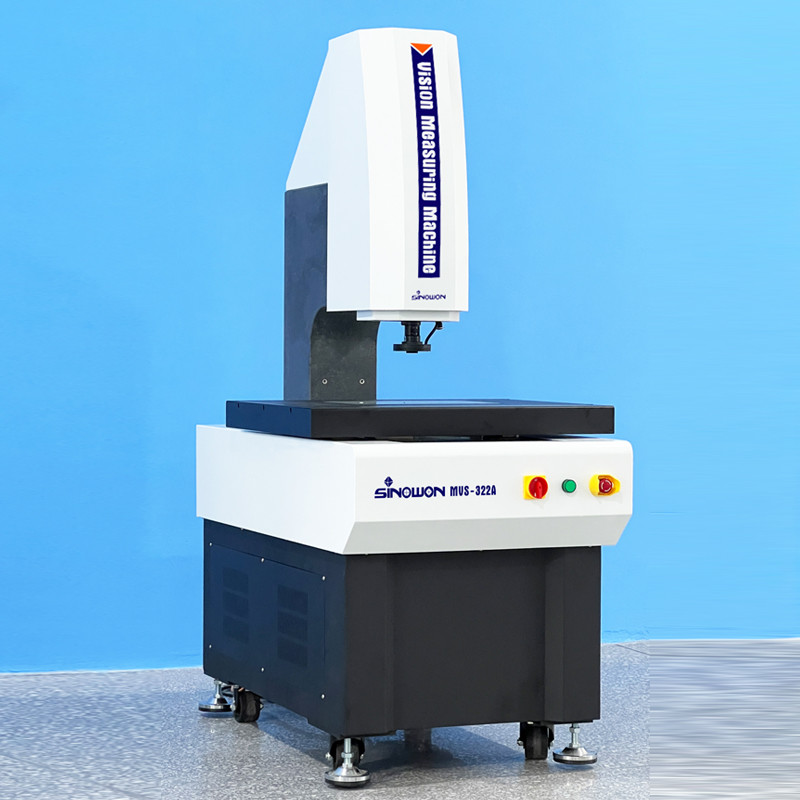

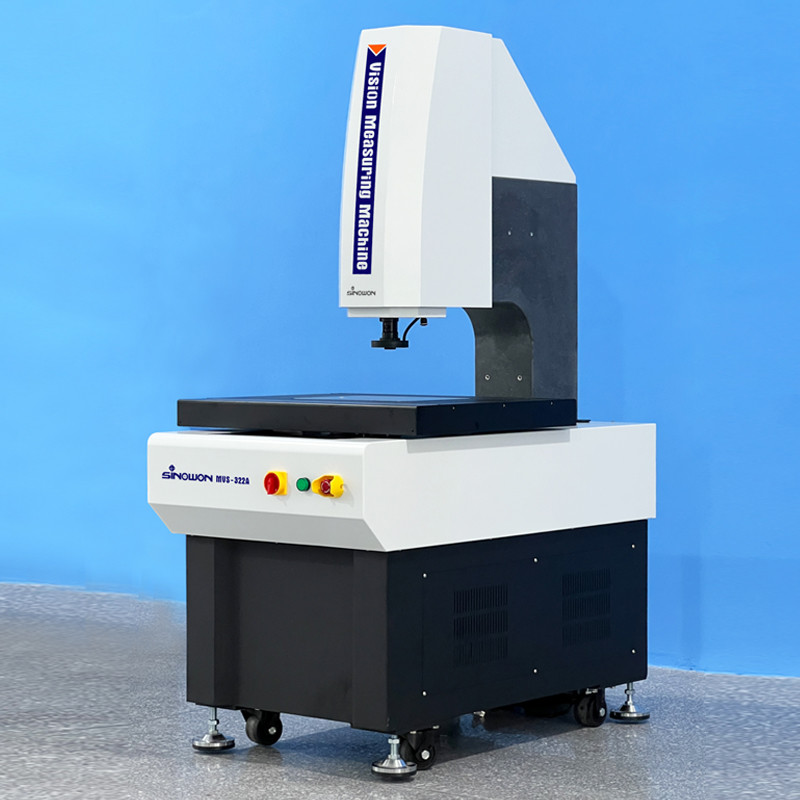

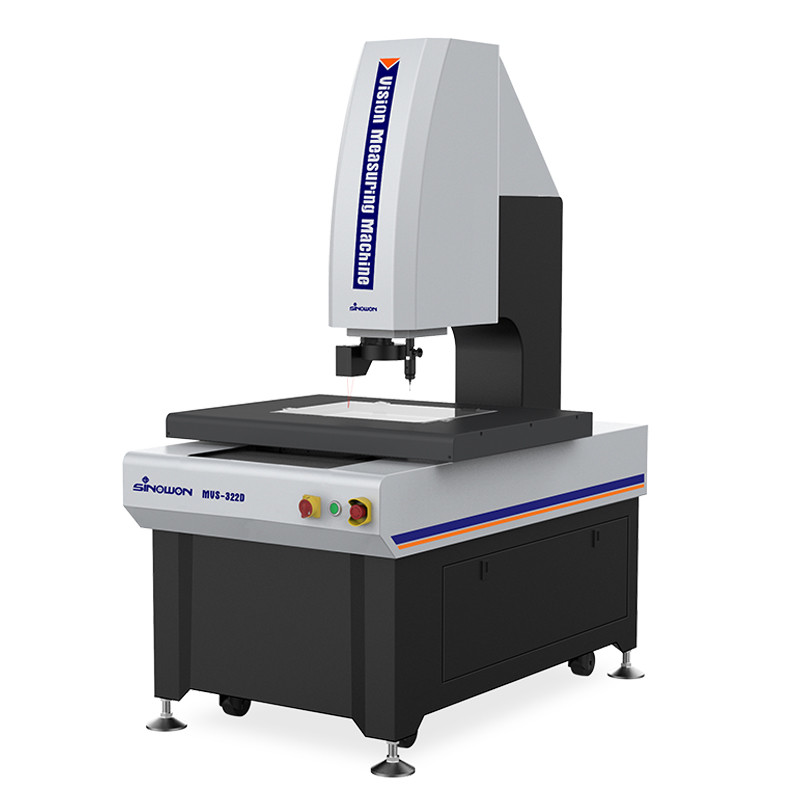

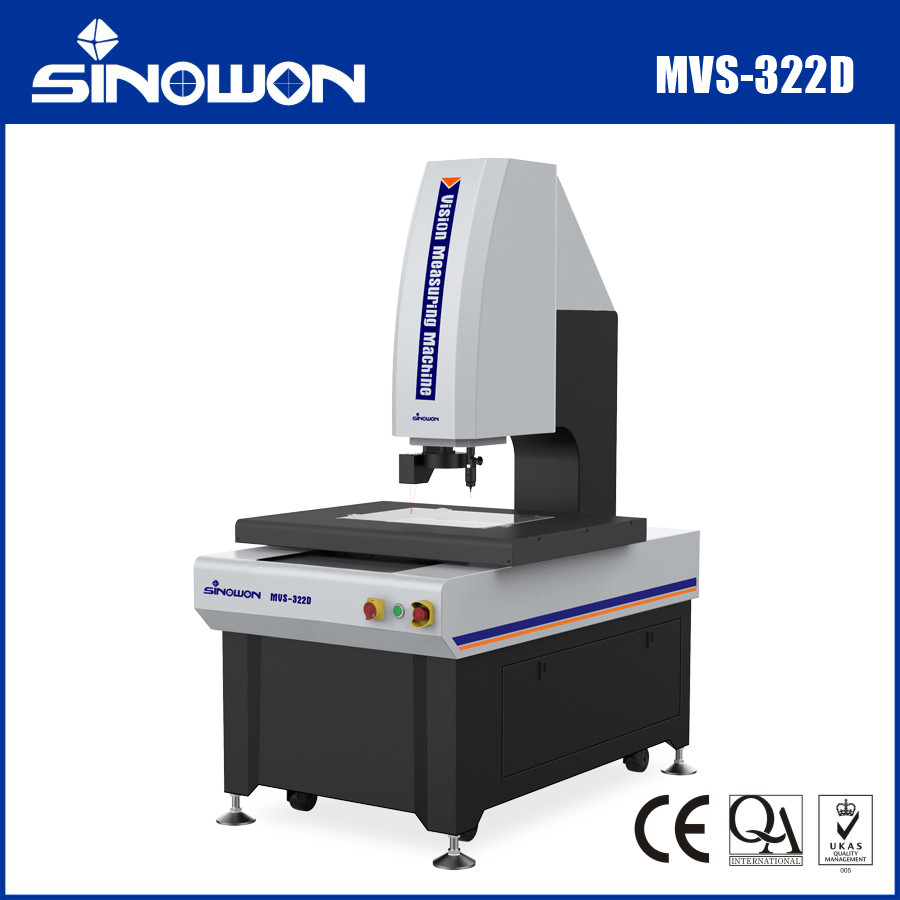

Precyzyjna 3D Wspornikowa Automatyczna Maszyna Pomiarowa Wizyjna MVS-322 Seria

Seria MVS to precyzyjna, w pełni automatyczna maszyna pomiarowa wizyjna z wysięgnikiem, opracowana do pomiarów GD&T. Posiada trójosiowe automatyczne sterowanie, automatyczne ustawianie ostrości, automatyczną kontrolę oświetlenia, zoptymalizowaną konfigurację sprzętu i oprogramowania oraz umożliwia pomiar wymiarów liniowych i geometrycznych.

Charakterystyka produktu:

• Trójosiowe automatyczne precyzyjne sterowanie CNC XYZ, precyzyjne pozycjonowanie;
• Podstawa i kolumna z indyjskiego marmuru, dobra stabilność;
• Precyzyjne prowadnice liniowe, śruby kulowe szlifowane i serwomotory AC itp., zapewniają dokładność i stabilność systemu ruchu;
• Wysokiej precyzji 0,5μm liniał rastrowy, aby zapewnić dokładność pozycjonowania i pomiaru systemu;
• Cyfrowa kamera o wysokiej rozdzielczości, aby sprostać potrzebom wyraźnej obserwacji i precyzyjnego pomiaru;
• Obiektyw optyczny o wysokiej rozdzielczości 8,3X, precyzyjny zoom, jednorazowa korekcja pikseli;
• Sterowany programowo 5-pierścieniowy system oświetlenia powierzchni LED z 8 obszarami i równoległy system oświetlenia konturowego LED inteligentnie realizują regulację jasności na 256 poziomach;
• Oprogramowanie do automatycznego pomiaru wizyjnego serii iMeasuring, wydajne i łatwe w obsłudze.

Specyfikacje:

Opis modelu konfiguracji produktu (przykład z MVS-322):

Modele i specyfikacje wspornikowej automatycznej maszyny pomiarowej wizyjnej:

Tabela prowadząca po zakresie ruchu wspornikowej automatycznej maszyny pomiarowej wizyjnej:

Wizyjna maszyna pomiarowaRysunki konstrukcyjne:

Zalecana konfiguracja komputera:

Sercem wizyjnej maszyny pomiarowej jest system sterowania i oprogramowanie pomiarowe, a system komputerowy jest głównym nośnikiem wszystkich operacji, wymagającym wysokiej stabilności i kompatybilności. Skonfiguruj wysokowydajny komputer stacjonarny Optiplex i oryginalny, autoryzowany system operacyjny WIN 10/11, aby rozwiązać swoje problemy.

Wprowadzenie do oprogramowania:

Oprogramowanie iMeasuring to profesjonalne oprogramowanie pomiarowe z wieloma czujnikami, które łączy w sobie dziesięcioletnie doświadczenie programistów w branży badań pomiarowych i oprogramowania. Zasadą projektowania jest przyjazna obsługa, wydajna funkcja, wysoka dokładność i stabilność, prosta konserwacja.
● Doskonała konstrukcja architektury oprogramowania i w pełni obiektowa, aby zapewnić stabilność i niezawodność oprogramowania.
● Obsługa wielu języków, brak konieczności instalowania pakietu językowego i zmiany oprogramowania, co jest wygodne dla lokalnych klientów.
● Profesjonalne oprogramowanie do analizy statystycznej SPC połączone z oprogramowaniem pomiarowym, aby zrealizować automatyczny eksport danych do bazy danych SPC bez ręcznej obsługi.
● Ten sam model oprogramowania będzie stale aktualizowany bezpłatnie, co może pomóc w ograniczeniu innych problemów dla klienta.
● Dzięki wydajnemu algorytmowi wyszukiwania krawędzi, który może pomóc w uzyskaniu krawędzi cienia lub ciemnego obrazu i zapewnieniu wysokiej dokładności.
● Oprogramowanie może automatycznie rozpoznawać i mierzyć linie, okręgi, łuki i inne elementy.
● Opiera się na różnych elementach i zapewnia wiele funkcji konstrukcji elementów, takich jak translacja, obrót, ekstrakcja, kombinacje, równoległość, pionowość, odbicie lustrzane, symetria, przecięcie, styczna itp.
● Oprogramowanie ma funkcję ustawiania punktu przerwania, może być inteligentnie przełączane między pomiarem ręcznym i automatycznym.

Zastosowanie w przemyśle:

Optyczna maszyna pomiarowa OMM, znana również jako wizyjna maszyna pomiarowa i bezkontaktowa maszyna pomiarowa, dwuwymiarowa maszyna pomiarowa, 2,5-wymiarowa maszyna pomiarowa, wraz z modernizacją nowoczesnego przemysłu o wysokiej precyzji i mikroprodukcji, przyjmuje bezkontaktową metodę pomiaru obrazu optycznego w celu szybkiego i precyzyjnego pomiaru. Pomiar wymiarów geometrycznych i tolerancji geometrycznych staje się nieunikniony.

Optyczne maszyny pomiarowe nadają się do wszystkich obszarów zastosowań w celu pomiaru współrzędnych i są szeroko stosowane w przemyśle maszynowym, elektronicznym, instrumentów, sprzętu, tworzyw sztucznych i innych. Takich jak: formy, śruby, metale, akcesoria, guma, płytki PCB, sprężyny, sprzęt, elektronika, tworzywa sztuczne, lotnictwo, kosmonautyka itp., pokonuje wady tradycyjnych suwmiarek, mikrometrów i projektorów profilowych, co jest precyzyjną, wydajną i niezawodną maszyną pomiarową integrującą technologie optyczne, mechaniczne, elektroniczne i przetwarzania obrazu komputerowego.

Obiekt do pomiaru jest powiększany przez optyczny system powiększający. Po zebraniu cech obrazu przez system kamery CCD i przetworzeniu przez algorytmy komputerowe i programowe, kontur i kształt powierzchni, rozmiar, kąt i położenie różnych złożonych i precyzyjnych części mogą być wykrywane automatycznie. Mikroinspekcja i kontrola jakości. Dane pomiarowe można zaimportować do programu AUTOCAD, aby stały się kompletnym rysunkiem technicznym, a dokumenty w formatach DXF, IGS i innych można wygenerować, a także można je zaimportować do programów WORD, EXCEL i oprogramowania do analizy statystycznej SPC w celu wygenerowania CPK i różnych raportów statystycznych.
