Name: Przenośna ręczna maszyna pomiarowa widzenia
Brand: Hoyamo and Sinowon Inc
SKU: VMS-1510
Availability: InStock

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Kod#: 525-020D

Stół warsztatowy granitowy: (310*220) mm

Szklany stół warsztatowy: (179,5*129,5) mm

Przejazd w osi X/Y: (150*100) mm

Przejazd osi Z: 100mm

Skale liniowe X/Y: Rozdzielczość: 0,5um

Dokładność pomiaru: Oś XY: ≤3,0+L/200(um)

Dokładność powtarzania: 2um

Oprogramowanie pomiarowe: iPomiar

Wymiar: (462*441*725)mm

Waga brutto/netto: 60/48 kg

Podkreślić:

Przenośna ręczna maszyna pomiarowa widzenia

Precyzyjna ręczna maszyna pomiarowa widzenia

Podstawowe informacje

Miejsce pochodzenia: Jiangmen, Chiny

Nazwa handlowa: Hoyamo

Orzecznictwo: CE/ ROHS

Numer modelu: VMS-1510

Dokument: D4 Sinowon VMS Series Manua...a1.pdf

Zapłata

Szczegóły pakowania: sklejka

Czas dostawy: 15 dni roboczych

Zasady płatności: L/C, T/T

Możliwość Supply: 100 zestawów/miesiąc

Galeria

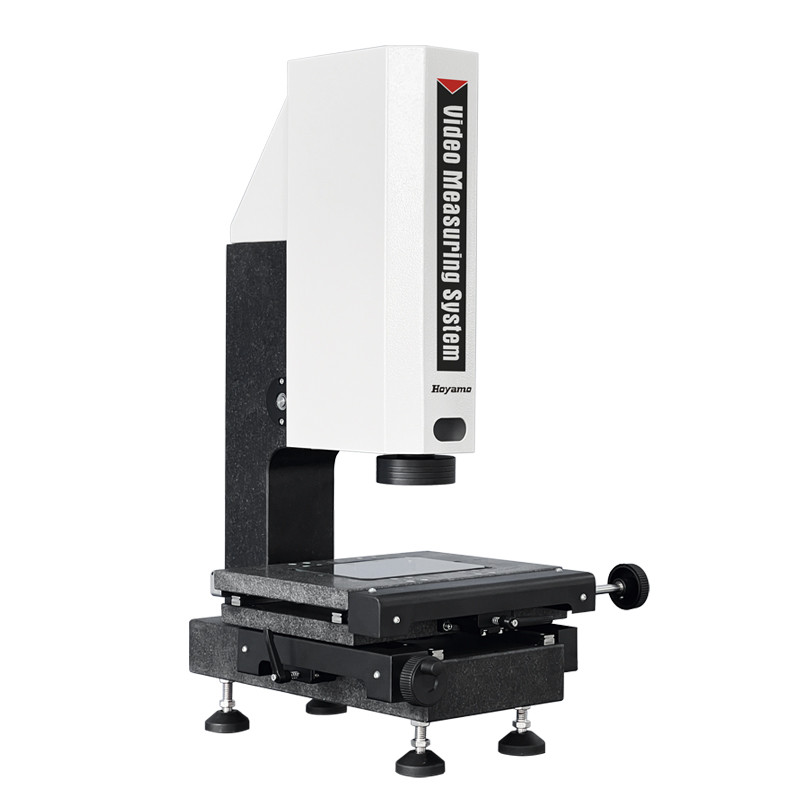

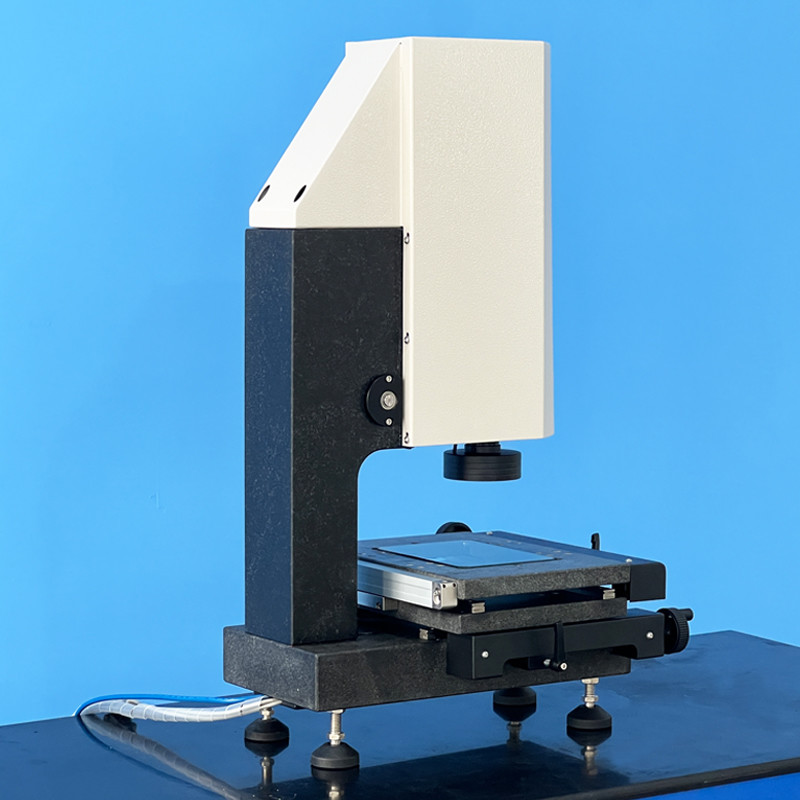

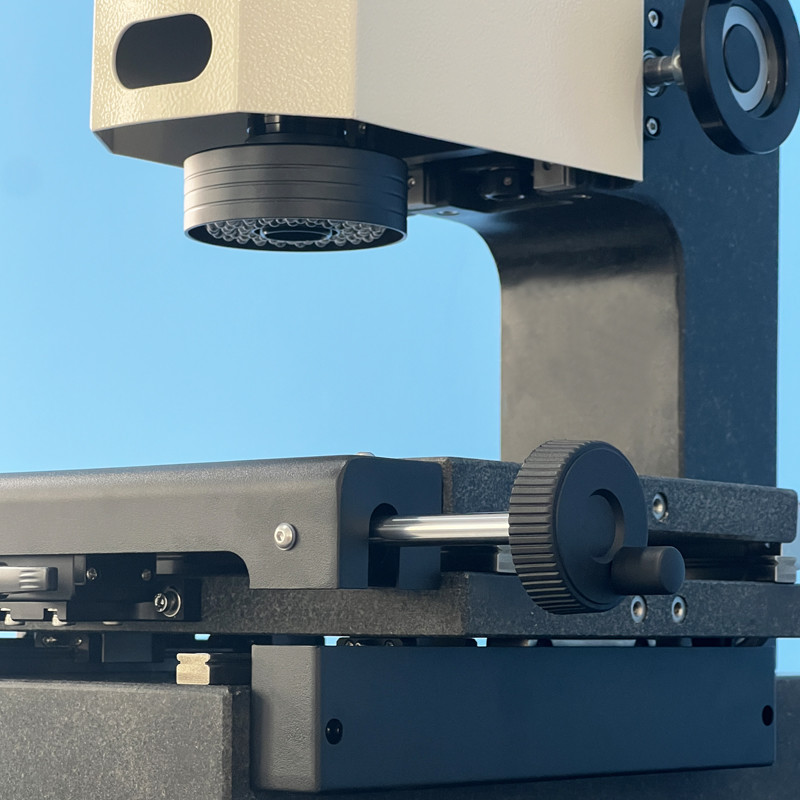

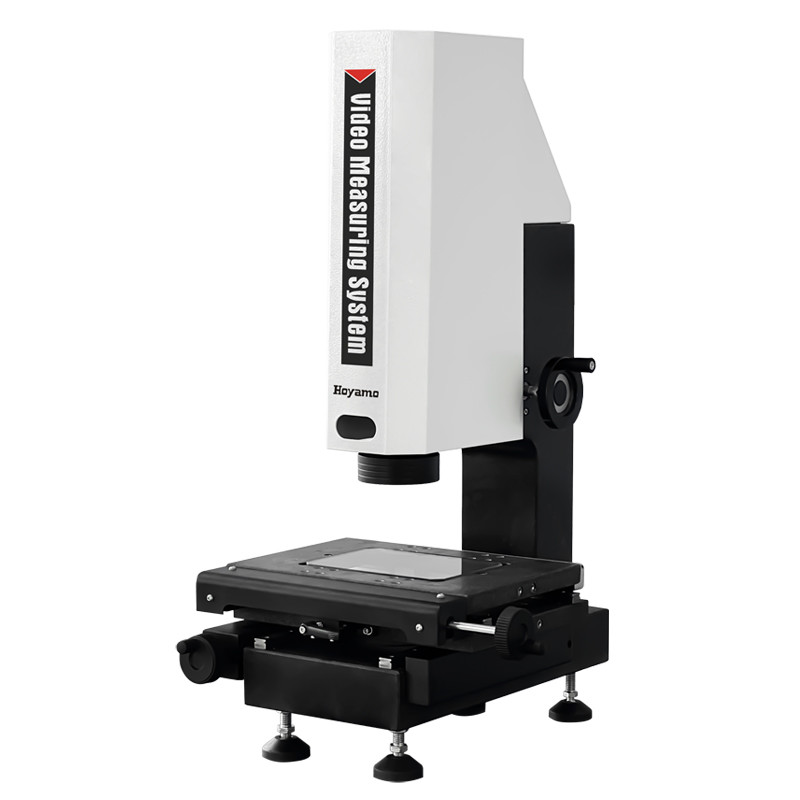

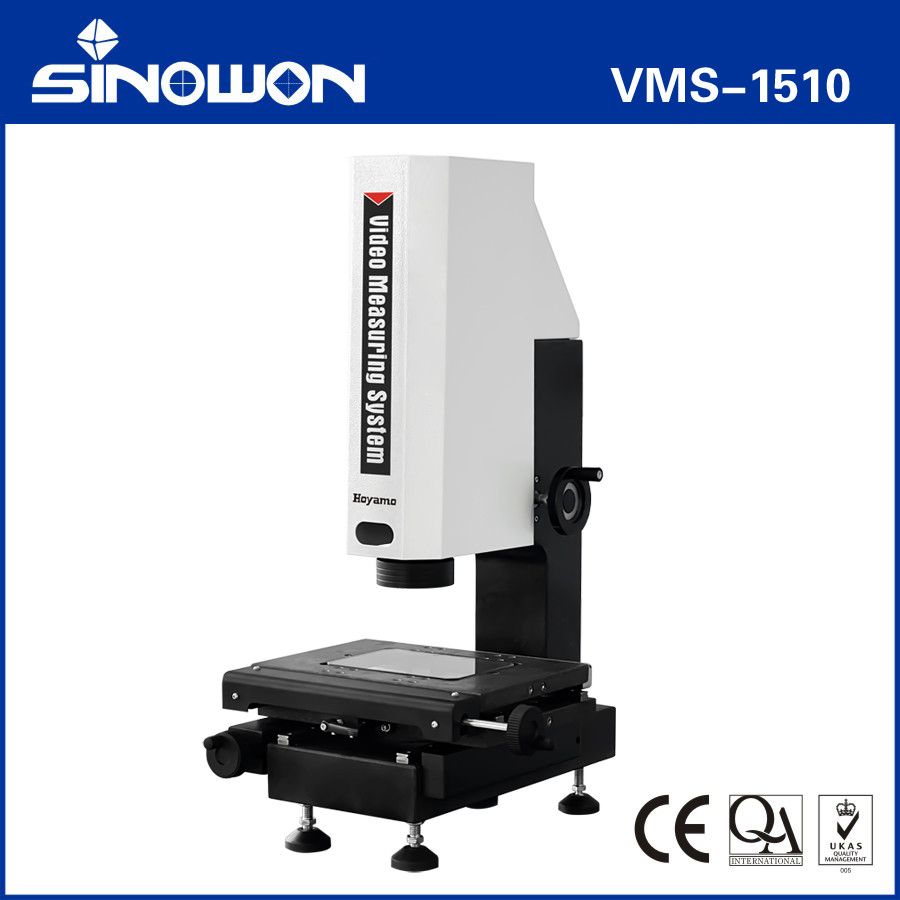

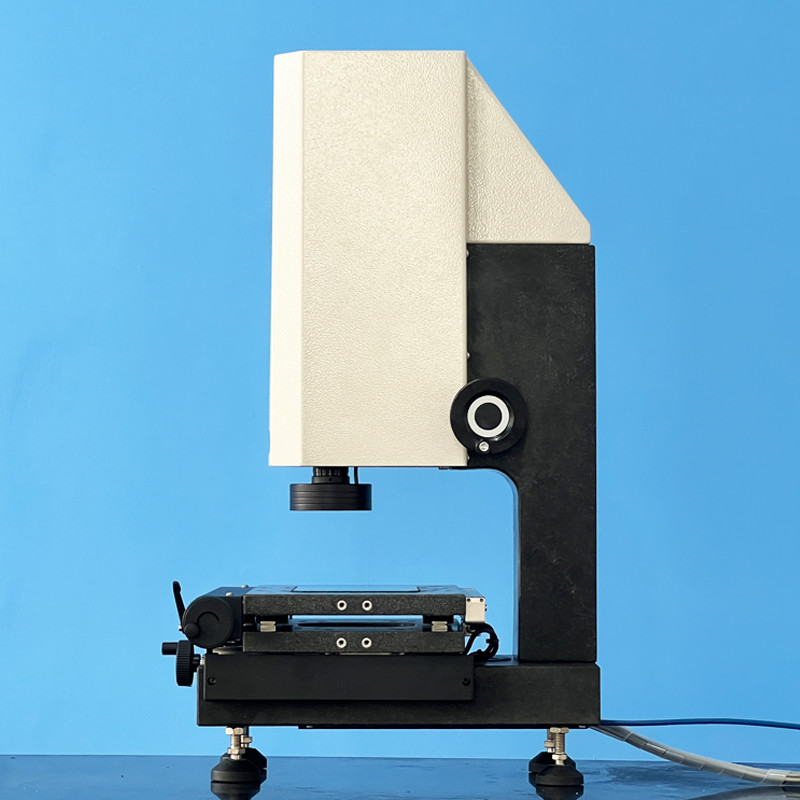

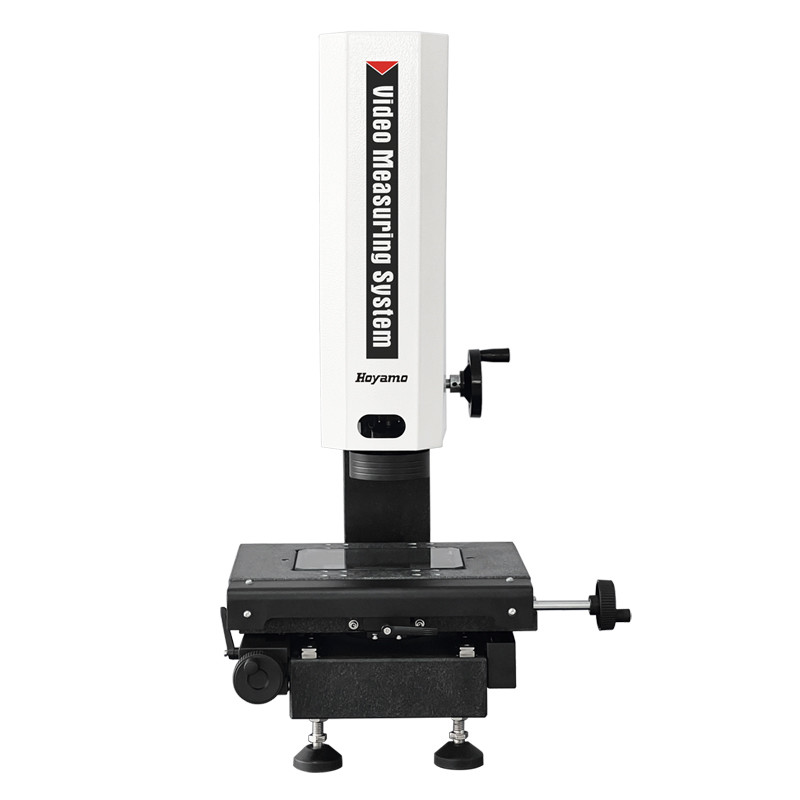

Przenośna ręczna maszyna pomiarowa widzenia

opis produktu

System pomiarowy wideo VMS-1510

Charakterystyka produktu:

● Przyjąć granitowy kamień podstawy i kolumny, aby zapewnić stabilność i precyzję maszyny;

● Przyjąć bezzębną polerowaną prętkę i szybko poruszające się urządzenie zamykające, aby zapewnić, że błąd zwrotu stołu wynosi 2um;

● Przyjąć wysokoprecyzyjną linijkę optyczną i precyzyjną tablicę roboczą, aby zapewnić dokładność maszyny w zakresie ≤3,0+L/200um;

● Przyjąć soczewkę zoomową i cyfrową kamerę kolorową o wysokiej rozdzielczości, aby zapewnić jasną jakość obrazu bez zniekształceń;

● Przyjmuje sterowane przez program 3-pierścieniowe jednostrefowe źródło światła LED na zimnej powierzchni i transmisywne źródło światła równoległego LED, a także wbudowany inteligentny moduł regulacji światła,może swobodnie kontrolować jasność światła w 3-pierścieniowej jednej strefie;

● Dzięki oprogramowaniu do pomiaru iMeasuring Vision, które poprawia kontrolę jakości na nowy poziom.

Specyfikacje techniczne:

Towar	Ręczny system pomiaru wideo
Model	VMS-1510
Kod#	525-020D
Stolik roboczy z granitu	(310*220) mm
Szklany stolik roboczy	(179,5*129,5) mm
Przejazd w osi X/Y	(150*100) mm
Podróż oś Z	Wysoce precyzyjny przewodnik liniowy, skuteczny przejazd 100 mm
Wskaźniki liniowe X/Y	Rozstrzygnięcie:00,5 mm
Podłoga i kolumna	Granit o wysokiej precyzji
Dokładność pomiaru*	Oś XY: ≤3,0+L/200 ((um)
Dokładność powtarzania	2um
System oświetlenia ( sterowany oprogramowaniem)	Trójpierścieniowe jednostrefowe światło LED na zimnej powierzchni
	Światło równoległe LED nadające
	Opcjonalne światło koaksjalne
Kamera	1/3"/1.3Mpixel Wysokiej rozdzielczości Kamera cyfrowa
Obiektyw zoomowy	6.5X Wysokiej Rozdzielczości Zoom
Obiektyw zoomowy	Zwiększenie optyczne:0.7X~4.5X, powiększenie wideo: 26X~172X (21.5' Monitor)
Oprogramowanie pomiarowe	iPomiar
System operacyjny	Wsparcie systemu operacyjnego Win 10/11-32/64
Język	Angielski, chiński uproszczony, chiński tradycyjny, opcjonalne wersje w innych językach
Warunki pracy	Temperatura 20°C ± 2°C, zmiana temperatury <1°C / HR; wilgotność 30% ~ 80% RH; wibracja <0,02 g, 15 Hz.
Zasilanie	AC220V/50Hz; 110V/60Hz
Wymiar (WxDxH)	(462441725) mm
Waga brutto/waga netto	60/48 kg

Model iSspecyfikacjaMroczne ViDeoSystem pomiarowy:

Model	Kod#	Model	Kod#	Model	Kod#	Model	Kod#
VMS-2015	525-020E	VMS-2515	525-020F	VMS-3020	525-020G	VMS-4030	525-020H
VMS-2015A	525-120E	VMS-2515A	525-120F	VMS-3020A	525-120G	VMS-4030A	525-120H
VMS-2015B	525-220E	VMS-2515B	525-220F	VMS-3020B	525-220G	VMS-4030B	525-220H
VMS-2015C	525-320E	VMS-2515C	525-320F	VMS-3020C	525-320G	VMS-4030C	525-320H
VMS-2015D	525-420E	VMS-2515D	525-420F	VMS-3020D	525-420G	VMS-4030D	525-420H

Przestrzeń pomiarowa serii pomiarów widzenia VMSSystem:

Podróżemm	Model	Kod#	X Oś Przejazd mm	Oś Y Prędkość w mm	Oś Z Standardowy przejazd mm	Oś Z Maksymalny przejazd dostosowany mm
100x100x100	VMS-1010	525-020C	100	100	100	- Nie, nie.
150x100x100	VMS-1510	525-020D	150	100	100	- Nie, nie.
200x150x200	VMS-2015	525-020E	200	150	200	300
250x150x200	VMS-2515	525-020G	250	150	200	300
300x200x200	VMS-3020	525-020G	300	200	200	400
400x300x200	VMS-4030	525-020H	400	300	200	400
500x400x200	VMS-5040	525-020J	500	400	200	400
600x500x200	VMS-6050	525-020K	600	500	200	400

Przenośna ręczna maszyna pomiarowa widzenia 1
