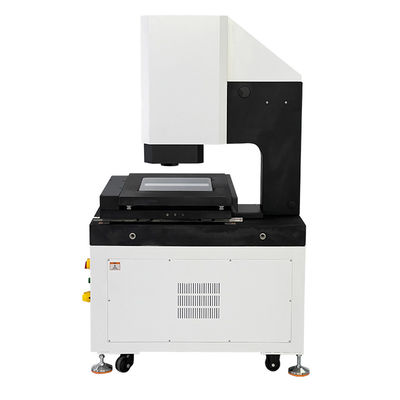

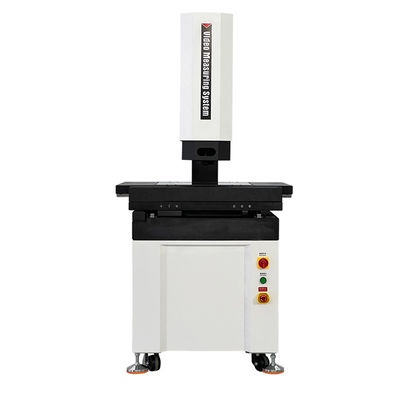

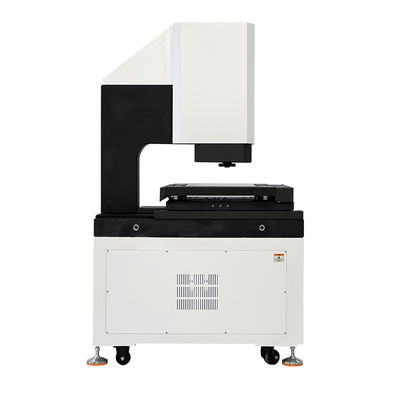

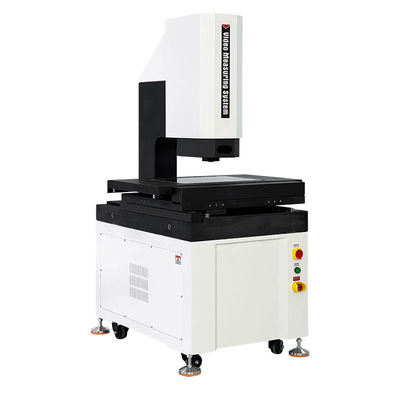

Automatyczny system pomiaru wideo V3Zestaw
Charakterystyka produktu:
1. XYZ 3-osiowe automatyczne sterowanie precyzyjne CNC, precyzyjne pozycjonowanie;
2Podstawa granitowa i kolumna są przyjęte, dobra stabilność;
3Precyzyjna liniowa szyba przewodnicza, śrubka kulkowa i serwo silnik zapewniają dokładność i stabilność układu ruchu;
4. rozdzielczość 0,5 μm i wysokiej precyzji linijka siatkowa zapewniają stabilność i niezawodność dokładności pomiarów systemu;
5. Wysokiej rozdzielczości kamera cyfrowa, aby zaspokoić potrzeby jasnej obserwacji i dokładnego pomiaru;
6. 6.5X Zoom745 - obiektyw z optycznym zoomem o wysokiej rozdzielczości, dokładny zoom, jednorazowa korekcja pikseli;
7. Programem sterowane 5-pierścieniowe, 8-strefowe i 40-kanałowe źródło światła powierzchniowego LED i równoległy system źródła światła LED, inteligentnie realizujący poziom jasności 256 poziomów;
8Automatyczne oprogramowanie do pomiaru obrazu jest wydajne i łatwe w obsłudze.
Specyfikacje:
| Towar |
Automatyczny system pomiaru wideo V3Zestaw |
| model |
Rozporządzenie Rady (WE) nr |
V3-432 |
V3-542 |
V3-652 |
| Przebieg osi X/Y (mm) |
300*200 |
400*300 |
500*400 |
600*500 |
| E1x, y(um) |
2.5+L/200 |
3+L/200 |
3+L/200 |
4+L/200 |
| E2xy ((um) |
3+L/200 |
3.5+L/200 |
4+L/200 |
5+L/200 |
|
E1z pojedynczy punkt
dokładność (um)
|
4+L/200 |
5+L/200 |
5+L/200 |
5+L/200 |
| Przebieg osi Z (mm) |
200 (nieobowiązkowe podniesienie do 300 mm/400 mm) |
| Rozstrzygnięcie wagi |
Wysokiej precyzji szklana linijka z rozdzielczością 0,5 um. |
| Materiał do stołu roboczego |
Granit |
| Tryb kierowania |
Precyzyjna liniowa szyba prowadnicza klasy P |
| Rodzaj napędu |
Silnik serwo prądu przemiennego/silnik serwo prądu stałego+krętacz wiodący |
| Sposób działania |
Długowłosowe sterowanie, sterowanie myszą, programowanie automatycznego wykrywania |
|
Oświetlenie
System
|
Kontur |
Oświetlenie równoległego konturu LED |
| Powierzchnia |
0~255 Bezstopniowe, regulowane ośmiodziałowe oświetlenie powierzchniowe LED |
| Koaksjalny |
Opcjonalne światło LED o wysokiej jasności |
| System wideo |
1/3 "Kamera cyfrowa o wysokiej rozdzielczości |
| Zoom745 ręczna soczewka zoomowa z powiększeniem optycznym 0,7X ~ 4,5X i powiększeniem wideo 28X ~ 180X. |
| Oprogramowanie pomiarowe |
Vismeasoft |
| System operacyjny |
Wspiera system operacyjny WIN10/11-32/64 bit. |
| Język |
Można dodać wersje angielskiego, chińskiego uproszczonego, tradycyjnego chińskiego i innych języków. |
| Środowisko pracy |
Temperatura wynosi 20°C 2°C, a zmiana temperatury jest mniejsza niż 1°C/h; wilgotność 30% ~ 80% RH; wibracje < 0,02g, ≤ 15Hz. |
| Zasilanie |
220V/50Hz/10A |
| Łoże maszynowe |
0~30Kg (ostatnia nośność: 50Kg) |
| Wymiar (WxDxH) mm |
789*636*1640 |
1033*820*1685 |
1213*940*1705 |
1453*1120*1725 |
| Waga netto (kg) |
396 |
466 |
560 |
796 |
| Opcjonalna konfiguracja |
Elektroniczna soczewka zwrotowa, soczewka elektryczna, sonda kontaktowa, białe spektrum światła, kamera 3D, bezprzewodowe zdalne sterowanie Bluetooth. |
Uwaga:
L oznacza długość pomiaru, wyrażoną w milimetrach, a dokładność pomiaru ostrości optycznej osi Z ma dużą korelację z grubością powierzchni pomiaru.Im niższa wartość chropowatości Rz, tym lepsza dokładność skupiania powtarzającego się i odwrotnie.
Powiększenie wideo jest przybliżone i zależy od wielkości i rozdzielczości monitora.
Obiektyw zoomowy z serii Zoom745 może być wyposażony w powiększacz 0,5X i powiększacz 2X w zależności od potrzeb.
Opis modelu konfiguracji produktu(Przykład z V3-322):
| Kategoria produktów |
2.5D |
3D |
2.5D |
3D |
| Towar |
2.5D Automatyczny
System pomiarowy wideo
|
3D automatyczny
System pomiaru kontaktu i wideo
|
2.5D Automatyczny
System pomiaru laserowego i wideo
|
3D automatyczny
Wieloreszoryczne
Maszyna pomiarowa
|
| Model |
V3-322A |
Rozporządzenie Rady (WE) nr 1049/2001 |
V3-322C |
V3-322D |
| Rodzaj |
A |
B |
C |
D |
| Znaczenie |
Optyczne soczewki zoomowe
Czujnik
|
czujnik obiektywu zoomowego i
Czujnik sondy
|
czujnik obiektywu zoomowego i
Czujnik laserowy
|
Czujnik obiektywu zoomowego, kontakt.
Czujnik sondy i czujnik lasera
|
| Kontaktowa sonda |
bez |
MCP-Kit1 |
bez |
MCP-Kit1 |
| Czujnik laserowy |
bez |
bez |
WCS40416 |
WCS40416 |
V3Modele i specyfikacje systemów automatycznego pomiaru wideo:
| Model |
Kod |
Model |
Kod |
| V3-322A |
529-120G |
V3-432A |
529-120H |
| Rozporządzenie Rady (WE) nr 1049/2001 |
529-220G |
V3-432B |
529-220H |
| V3-322C |
529-320G |
V3-432C |
529-320H |
| V3-322D |
529-420G |
V3-432D |
529-420H |
| Model |
Kod |
Model |
Kod |
| V3-542A |
529-120J |
V3-652A |
529-120K |
| V3-542B |
529-220J |
V3-652B |
529-220K |
| V3-542C |
529-320J |
V3-652C |
529-320K |
| V3-542D |
529-420J |
V3-652D |
529-420K |
V3Automatyczny system pomiaru wideo Tabela przewodnika podróży:
| Podróże |
Model |
Dokładność |
Oś XPojazd mm |
Oś Y Prędkość w mm |
Oś Z Przejazd mm |
Oś Z - dostosowane do potrzeb |
| E1x,y |
E1z |
| 300x200x200 |
Rozporządzenie Rady (WE) nr |
2.5+L/200 |
4.0+L/200 |
300 mm |
200 mm |
200 mm |
250 mm |
| 400x300x200 |
V3-432 |
3+L/200 |
5.0+L/200 |
400 mm |
300 mm |
200 mm |
300 mm |
| 500x400x200 |
V3-542 |
3+L/200 |
5.0+L/200 |
500 mm |
400 mm |
200 mm |
400 mm |
| 600x500x200 |
V3-652 |
4+L/200 |
5.0+L/200 |
600 mm |
400 mm |
200 mm |
400 mm |
SIG posiada również mobilną kamerę mostkową, o odległości podróży 2000x3000x400 mm, a inne odległości podróży i specyfikacje mogą być dostosowywane zgodnie z potrzebami klientów.
Wprowadzenie do oprogramowania:
Automatyczne oprogramowanie do pomiaru obrazu VIMSOFT: intuicyjny interfejs i potężne funkcje pomagają w wydajnych zadaniach pomiarowych.
1.Przyjazny dla użytkownika interfejs
Prosty układ: główny interfejs przedstawia podstawowe funkcje przyciskami, do których można dotrzeć jednym kliknięciem.
2.Zaawansowane możliwości pomiaru geometrycznego
l całkowite pomiar współczynnika:
l Wsparcie elementów 2D/3D: punkty, linie, łuki, koła, prostokąty, elipsy, klucze (długie koła), krzywe otwierające i zamykające, płaszczyzny, cylindry, stożki, kulki itp.
l Za pomocą sondy osi Z lub czujnika przemieszczenia laserowego można mierzyć trzywymiarowe elementy (takie jak zakrzywiona powierzchnia przestrzenna),i współrzędne/długość/obszar/objętość można obliczyć bezpośrednio po wykryciu krawędzi.
l Precyzyjne wykrywanie krawędzi:
l Wykrywanie słabych krawędzi, regulowany kierunek wyszukiwania, filtrowanie hałasu/złamanych krawędzi
l Automatyczne ustawienie ostrości i pomiar wysokości;
l Inteligentnie określić najlepszą płaszczyznę ogniskową i wykorzystać pomiar wysokości/płaskości.
3.Skuteczne rozwiązanie kompleksowych partii obrabiarków
l Miarówka szeregu:
l Macierze elementów: po zmierzeniu pojedynczego elementu wszystkie równoodległe cechy są automatycznie generowane poprzez przetłumaczenie macierzy.
l Zestaw elementów: automatyczne przetwarzanie całej partii po pomiarze pojedynczego elementu (wspieranie trybu pojedynczego/wielokrotnego ustawienia)
Integracja CAD:
l Można go automatycznie zmierzyć poprzez importowanie rysunków CAD bez ręcznego pobierania próbek (szczególnie odpowiedni do części złożonych/specjalnych kształtów).
l Porównanie nawigacji:
l Ustawienie linii odniesienia/winkli/koła do porównania w czasie rzeczywistym.
l Nawigacja na mapie: szycie skanowanych obrazów/pixelów w celu dokładnego zlokalizowania dużych lub wielofunkcyjnych części.
4.Elastyczny program użytkownika
l Proces automatyczny:
l Zgodnie z działaniem użytkownika generowana jest sekwencja pomiarów i kontrolowane jest wykonanie programu.
l Można edytować sekwencję kroków, wstawiać lub usuwać operacje oraz dostosowywać przepływ pracy.
Optymalizacja partii:
l Powtórzyć zadanie w celu wykrycia jednego krawędzi, aby zminimalizować nadmierne operacje.
5.Analiza tolerancji kształtu i pozycji
l Wsparcie GD&T w pełnej wielkości:
l Obliczenie prostoty, okrągłości, płaskości, cylindryczności, profilu, położenia, równoległości, pionowości, koncentryczności itp.
l Automatycznie oznacza wyniki NG i lokalizuje odchylenia za pomocą wykresów wizualnych.
6.Sprawozdawczość i eksport danych
l Raport na zamówienie:
l Eksport w formacie Excel/Word/TXT (wspieranie dostosowania szablonów programu Excel)
l Wyjście zgodne z CAD:
l Wygenerowanie pliku DXF/IGS do inżynierii odwrotnej.
7.Integracja z wieloma urządzeniami
l Rozszerzone połączenie:
l Kompatybilny z sondami, czujnikami laserowymi, czujnikami światła białego, ramionami mechanicznymi i innym sprzętem w celu poprawy dokładności pomiarów trójwymiarowych.
