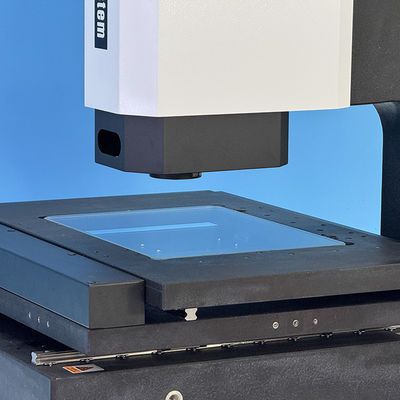

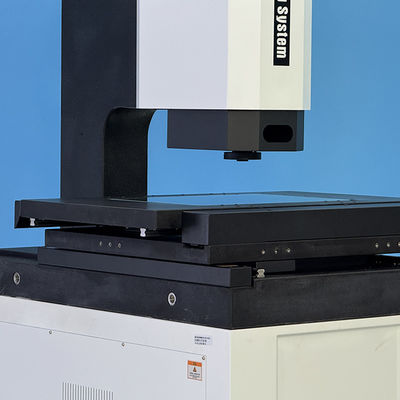

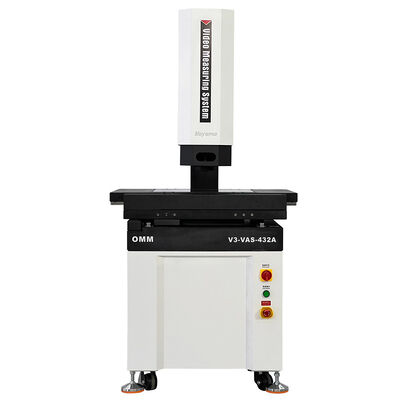

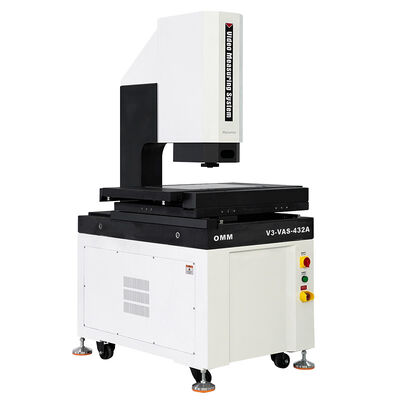

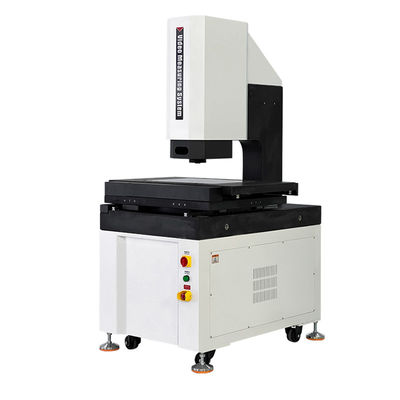

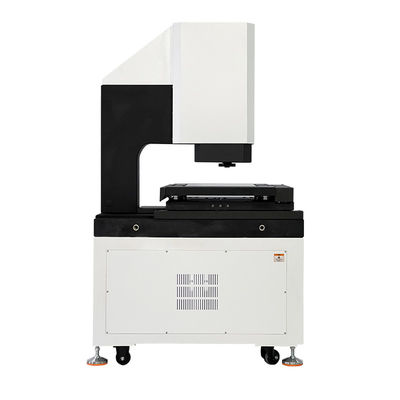

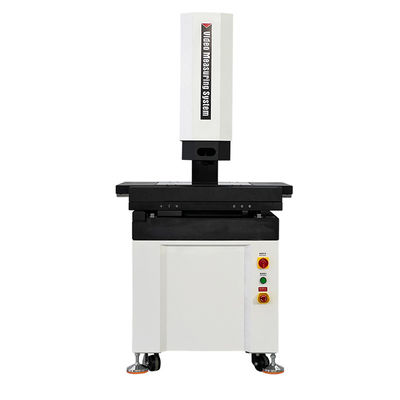

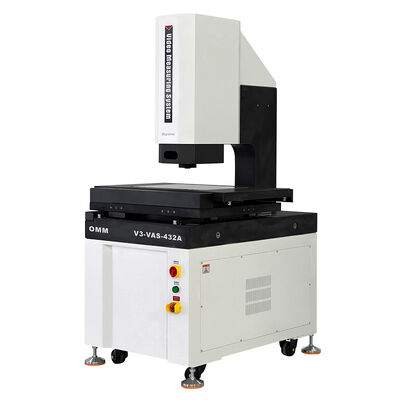

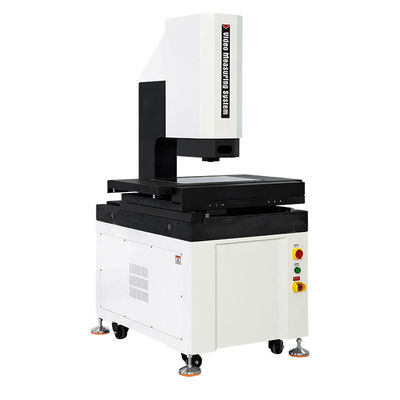

Automatyczny System Pomiaru Wideo V3 Seria
Charakterystyka produktu:
1. Automatyczne precyzyjne sterowanie CNC w 3 osiach XYZ, precyzyjne pozycjonowanie;
2. Zastosowano granitową podstawę i kolumnę, dobra stabilność;
3. Precyzyjna prowadnica liniowa, śruba kulowa i serwomotor zapewniają dokładność i stabilność systemu ruchu;
4. Rozdzielczość 0,5μm i precyzyjny liniał kratowy zapewniają stabilność i niezawodność dokładności pomiaru systemu;
5. Cyfrowa kamera o wysokiej rozdzielczości, aby sprostać potrzebom wyraźnej obserwacji i dokładnego pomiaru;
6. Obiektyw zoom optyczny o wysokiej rozdzielczości 6,5X Zoom745, precyzyjny zoom, jednorazowa korekcja pikseli;
7. Sterowane programowo 5-pierścieniowe, 8-strefowe i 40-kanałowe źródło światła powierzchniowego LED oraz równoległy system źródła światła konturowego LED, inteligentnie realizujące 256-poziomowy poziom jasności;
8. Oprogramowanie do automatycznego pomiaru obrazu jest wydajne i łatwe w obsłudze.
Specyfikacje:
| Towar |
Automatyczny System Pomiaru Wideo V3 Seria |
| model |
V3-322 |
V3-432 |
V3-542 |
V3-652 |
| Przesuw osi X/Y (mm) |
300*200 |
400*300 |
500*400 |
600*500 |
| E1x, y(um) |
2.5+L/200 |
3+L/200 |
3+L/200 |
4+L/200 |
| E2xy(um) |
3+L/200 |
3.5+L/200 |
4+L/200 |
5+L/200 |
|
E1z pojedynczy punkt
dokładność (um)
|
4+L/200 |
5+L/200 |
5+L/200 |
5+L/200 |
| Przesuw osi Z (mm) |
200 (opcjonalne podwyższenie do 300mm/400mm) |
| Rozdzielczość skal |
Precyzyjny szklany liniał kratowy o rozdzielczości 0,5um. |
| Materiał stołu roboczego |
Granit |
| Tryb prowadzenia |
Precyzyjna prowadnica liniowa klasy P |
| Rodzaj napędu |
Serwomotor AC/serwomotor DC + śruba pociągowa |
| Tryb pracy |
Uchwyt zdalnego sterowania, obsługa myszą, automatyczne wykrywanie programowania |
|
Oświetlenie
System
|
Kontur |
Równoległe oświetlenie konturowe LED |
| Powierzchnia |
0~255 Płynnie regulowane 8-strefowe oświetlenie powierzchniowe LED |
| Współosiowe |
Opcjonalne światło punktowe LED o wysokiej jasności |
| System wideo |
Cyfrowa kamera o wysokiej rozdzielczości 1/3" |
| Obiektyw zoom Zoom745 z ręcznym zoomem o powiększeniu optycznym 0,7X~4,5X i powiększeniu wideo 28X~180X. |
| Oprogramowanie pomiarowe |
Vismeasoft |
| System operacyjny |
Obsługa systemu operacyjnego WIN10/11-32/64 bit. |
| Język |
Angielski, chiński uproszczony, chiński tradycyjny, można dodać inne wersje językowe. |
| Środowisko pracy |
Temperatura wynosi 20℃ 2℃, a zmiana temperatury jest mniejsza niż 1℃/godz.; Wilgotność 30% ~ 80% RH; Wibracje < 0,02 g, ≤15 Hz. |
| Zasilanie |
220V/50Hz/10A |
| Obciążenie maszyny |
0~30 kg (maksymalna nośność: 50 kg) |
| Wymiary (szer. x gł. x wys.) mm |
789*636*1640 |
1033*820*1685 |
1213*940*1705 |
1453*1120*1725 |
| Waga netto (kg) |
396 |
466 |
560 |
796 |
| Konfiguracja opcjonalna |
Obiektyw z elektronicznym sprzężeniem zwrotnym, obiektyw z zoomem elektrycznym, sonda kontaktowa, widmowy punkt światła białego, kamera 3D, bezprzewodowy pilot Bluetooth. |
Uwagi:
L reprezentuje długość pomiaru w milimetrach, a dokładność pomiaru ogniskowania optycznego osi Z ma duży związek z chropowatością powierzchni mierzonego przedmiotu. Im niższa wartość chropowatości Rz, tym lepsza powtarzalna dokładność ogniskowania i odwrotnie.
Powiększenie wideo jest przybliżone i zależy od rozmiaru i rozdzielczości monitora.
Obiektyw zoom serii Zoom745 może być wyposażony w powiększalnik 0,5X i powiększalnik 2X w razie potrzeby.
Opis modelu konfiguracji produktu(Przykład z V3-322):
| Kategoria produktu |
2.5D |
3D |
2.5D |
3D |
| Towar |
2.5D Automatyczny
System Pomiaru Wideo
|
3D Automatyczny
System Pomiaru Kontaktowego i Wideo
|
2.5D Automatyczny
System Pomiaru Laserowego i Wideo
|
3D Automatyczny
Wieloczujnikowy
Maszyna Pomiarowa
|
| Model |
V3-322A |
V3-322B |
V3-322C |
V3-322D |
| Typ |
A |
B |
C |
D |
| Znaczenie |
Obiektyw zoom optyczny
Czujnik
|
Czujnik zoom i
Czujnik sondy kontaktowej
|
Czujnik zoom i
Czujnik laserowy
|
Czujnik zoom, kontakt
Czujnik sondy i czujnik laserowy
|
| Sonda kontaktowa |
bez |
MCP-Kit1 |
bez |
MCP-Kit1 |
| Czujnik laserowy |
bez |
bez |
WCS40416 |
WCS40416 |
V3 Modele i specyfikacje automatycznego systemu pomiaru wideo:
| Model |
Kod |
Model |
Kod |
| V3-322A |
529-120G |
V3-432A |
529-120H |
| V3-322B |
529-220G |
V3-432B |
529-220H |
| V3-322C |
529-320G |
V3-432C |
529-320H |
| V3-322D |
529-420G |
V3-432D |
529-420H |
| Model |
Kod |
Model |
Kod |
| V3-542A |
529-120J |
V3-652A |
529-120K |
| V3-542B |
529-220J |
V3-652B |
529-220K |
| V3-542C |
529-320J |
V3-652C |
529-320K |
| V3-542D |
529-420J |
V3-652D |
529-420K |
V3 Tabela przewodnika po przesuwach automatycznego systemu pomiaru wideo:
| Przesuw |
Model |
Dokładność |
Oś X Przesuw mm |
Przesuw osi Y mm |
Przesuw osi Z mm |
Przesuw osi Z dostosowany do potrzeb klienta mm |
| E1x,y |
E1z |
| 300x200x200 |
V3-322 |
2.5+L/200 |
4.0+L/200 |
300mm |
200mm |
200mm |
250mm |
| 400x300x200 |
V3-432 |
3+L/200 |
5.0+L/200 |
400mm |
300mm |
200mm |
300mm |
| 500x400x200 |
V3-542 |
3+L/200 |
5.0+L/200 |
500mm |
400mm |
200mm |
400mm |
| 600x500x200 |
V3-652 |
4+L/200 |
5.0+L/200 |
600mm |
400mm |
200mm |
400mm |
SIG ma również kamerę mostową z ruchomą bramą, o odległości przesuwu 2000x3000x400mm, a inne odległości przesuwu i specyfikacje można dostosować do potrzeb klientów.
Wprowadzenie do oprogramowania:
Oprogramowanie do automatycznego pomiaru obrazu VIMSOFT: intuicyjny interfejs i potężne funkcje pomagają w wydajnych zadaniach pomiarowych.
1. Przyjazny dla użytkownika interfejs
Prosty układ: główny interfejs prezentuje podstawowe funkcje za pomocą przycisków, do których można dotrzeć jednym kliknięciem. Użytkownicy mogą wykonać większość operacji pomiarowych, klikając i przeciągając.
2. Zaawansowane możliwości pomiaru geometrycznego
l Całkowity pomiar współczynnika:
l Obsługa elementów 2D/3D: punkty, linie, łuki, okręgi, prostokąty, elipsy, wpusty (cechy długiego okręgu), krzywe otwierające i zamykające, płaszczyzny, walce, stożki, kule itp.
l Z sondą osi Z lub czujnikiem przemieszczenia laserowego można mierzyć elementy trójwymiarowe (takie jak zakrzywiona powierzchnia przestrzenna), a współrzędne/długość/powierzchnię/objętość można obliczyć bezpośrednio po wykryciu krawędzi.
l Precyzyjne wykrywanie krawędzi:
l Słabe przechwytywanie krawędzi, regulowany kierunek wyszukiwania, filtrowanie szumów/uszkodzonych krawędzi
l Automatyczne ustawianie ostrości i pomiar wysokości;
l Inteligentne określanie najlepszej płaszczyzny ogniskowej i realizacja pomiaru wysokości/płaskości.
3. Wydajne rozwiązanie dla złożonych partii obrabianych przedmiotów
l Pomiar tablicy:
l Tablica elementów: Po zmierzeniu pojedynczego elementu wszystkie równoodległe cechy są generowane automatycznie przez przesunięcie tablicy.
l Tablica obrabianych przedmiotów: automatycznie przetwarza całą partię po zmierzeniu pojedynczego elementu (obsługa trybu pojedynczego/wielu uchwytów)
l Integracja CAD:
l Można go mierzyć automatycznie, importując rysunki CAD bez ręcznego pobierania próbek (szczególnie odpowiednie dla części o złożonych/specjalnych kształtach).
l Nawigacja porównawcza:
l Wstępnie ustawione linie/kąty/okręgi odniesienia do porównań w czasie rzeczywistym.
l Nawigacja po mapie: łączenie zeskanowanych/pikselowych obrazów w celu dokładnego zlokalizowania dużych lub wielofunkcyjnych obrabianych przedmiotów.
4. Elastyczny program użytkownika
l Zautomatyzowany proces:
l Zgodnie z działaniem użytkownika generowana jest sekwencja pomiarowa i kontrolowane jest wykonywanie programu.
l Możesz edytować sekwencję kroków, wstawiać lub usuwać operacje i dostosowywać przepływ pracy.
l Optymalizacja wsadowa:
l Powtórz zadanie dla pojedynczego wykrywania krawędzi, aby zminimalizować zbędne operacje.
5. Analiza tolerancji kształtu i położenia
l Pełne wsparcie GD&T:
l Oblicz prostoliniowość, okrągłość, płaskość, walcowatość, profil, położenie, równoległość, prostopadłość, współśrodkowość itp.
l Automatycznie oznacz wyniki NG i zlokalizuj odchylenia za pomocą wykresów wizualnych.
6. Raportowanie danych i eksport
l Niestandardowy raport:
l Eksportuj format Excel/Word/TXT (obsługa dostosowywania szablonu Excel)
l Wyjście zgodne z CAD:
l Wygeneruj plik DXF/IGS do inżynierii odwrotnej.
7. Integracja wielu urządzeń
l Rozszerzone połączenie:
l Kompatybilny z sondami, czujnikami laserowymi, czujnikami światła białego, ramionami mechanicznymi i innym sprzętem w celu poprawy dokładności pomiaru trójwymiarowego.
