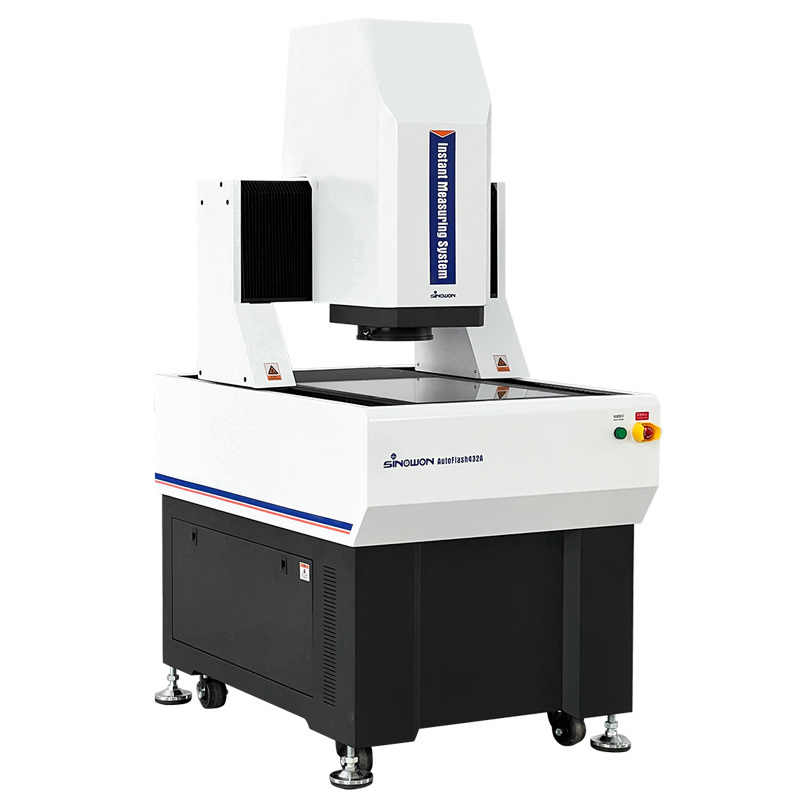

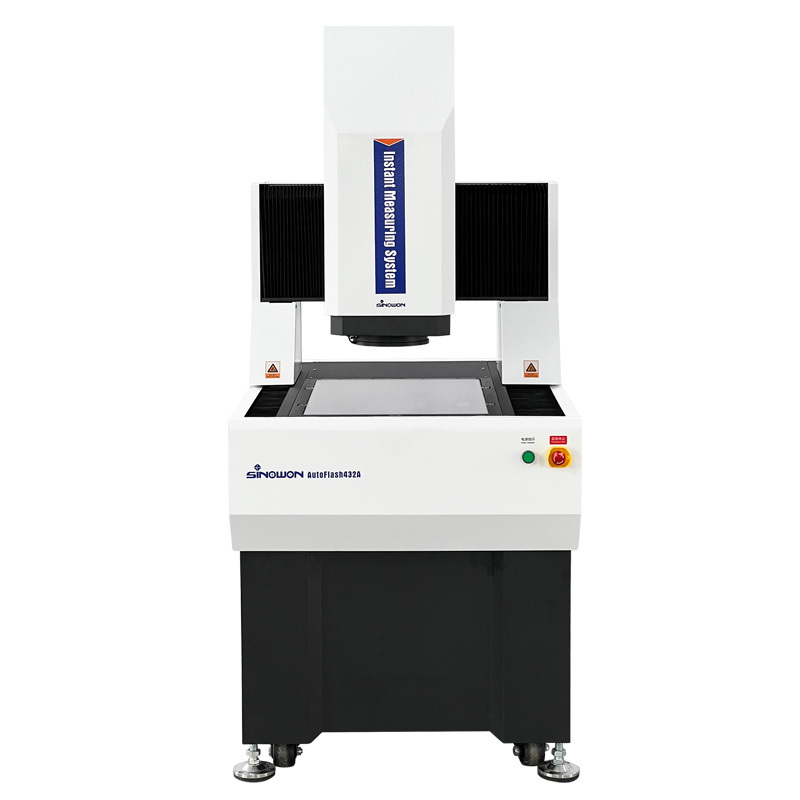

Mobilne mostowe optyczne CMM – rozwiązanie do pomiarów natychmiastowych na miejscu, seria AutoFlash

System pomiarowy mobilnego mostu z natychmiastowym widzeniem AutoFlash Zestaw

Wprowadzenie produktu:

Seria AutoFlash to wysoce precyzyjny, w pełni automatyczny system pomiarowy natychmiastowego widzenia z strukturą bramkową,wyprodukowane specjalnie do pomiarów GD&T z trójosiowym automatycznym sterowaniem elektrycznymJest wyposażony w automatyczne skupienie, automatyczne sterowanie oświetleniem i automatyczną konfigurację ruchu zarówno sprzętu, jak i oprogramowania.umożliwiające szybkie i dokładne pomiary wymiarów liniowych i geometrycznych. Struktura mostka ruchomego zapewnia, że zmierzony przedmiot pozostaje nieruchomy, zapewniając dokładność i stabilność pomiaru, co czyni go odpowiednim do pomiarów w takich gałęziach przemysłu, jak elektronika,urządzenia medyczne, LCD i lotnictwo.

Charakterystyka produktuc:

• Wyposażony w kamerę o pojemności 20 milionów pikseli i podwójny obiektyw telecentryczny z podwójnym powiększaniem, jakość obrazu jest doskonała;
• Wysoka konstrukcja telecentryczności poniżej 0,02° zapewnia dokładność pomiarów dla produktów o znaczących różnicach wysokości;
• Niskie zniekształcenie TV poniżej 0,01% i jednolitość zniekształceń na całym obrazie zapewniają dokładność dynamicznego powtarzalności pomiaru;
• Projekt podwójnego powiększania umożliwia wydajne pomiary przy dużym polu widzenia i pomiary o wysokiej precyzji przy wysokim powiększeniu,zaspokojenie podwójnych potrzeb klientów w zakresie wydajności i dokładności;
• Całkowicie automatyczne trzyosiowe sterowanie precyzyjne CNC XYZ zapewnia dokładne pozycjonowanie;
• Zastosowanie podstawy i kolumny z marmuru indyjskiego zapewnia dobrą stabilność;
• Precyzyjne prowadnice liniowe, śruby kulkowe, serwomotory AC itp. zapewniają dokładność i stabilność układu ruchu;
• Wykorzystuje się urządzenia do pomiaru poziomu, które są zgodne z wymogami określonymi w pozycji 1C001.
• wyposażone w różne źródła światła i inteligentną funkcję podnoszenia w celu dostosowania się do różnych scenariuszy pomiarowych;
• Wydajne i łatwe w obsłudze oprogramowanie pomiarowe Geomea zwiększa kontrolę jakości;
• Można skonfigurować automatyczne programy pomiarowe w celu efektywnego i szybkiego wykonywania pomiarów seryjnych;
• Do pomiaru grubości, płaskości itp. można użyć opcjonalnych czujników światła białego bez kontaktu.

Zastosowanie:

• Może być stosowany do precyzyjnego pomiaru obiektów dużych rozmiarów
• Przemysł 3C: ekrany do telefonów komórkowych, obudowy do telefonów komórkowych
• Przemysł elektroniczny: płyty PCB
• Nowa energia: baterie litowe
• Przemysł motoryzacyjny: części precyzyjne

Specyfikacje:

Opis modelu konfiguracji produktu (przykład z AutoFlash432):

Ja...Modele i specyfikacje systemów pomiarowych nstant Vision:

System pomiarowy wizualny Tabela przewodnika pomiarowego przestrzeni:

Inne specyfikacje podróży mogą być dostosowane do potrzeb klienta.
