Precyzyjny tester twardości ultradźwiękowej Nowa energia Bateria Pole Piece Roll Measurement Solutions

I. BadanieSokazy iRWyroby:

Obszar roboczy: rull pole piece nowej baterii energetycznej (rys. 1).

Średnica produktu: 800 mm

Grubość pokrycia chromowego: pokrycie 200 μm

Wymagania w zakresie:

Wyrzut okrągły: 2um

Wymagania dotyczące pomiarów: zmierzyć twardość chromu rolki baterii

Stosowany przyrząd: badacz twardości rolki SU-300M

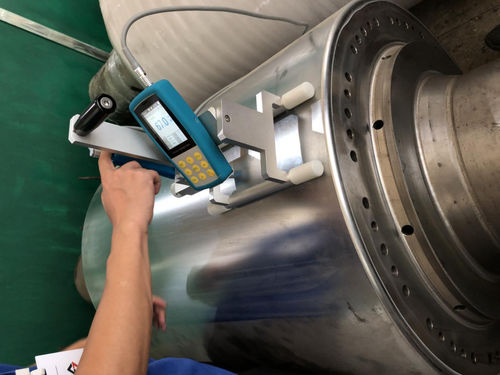

Rysunek 1.

II. Wyzwania, przed którymi stoją klienci:

1. tester twardości Rockwell, tester twardości Brinell, tester twardości Vickers, produkt jest zbyt duży, aby mierzyć bezpośrednio.i produkt może zostać zniszczony dopiero po wykryciuW praktyce ta metoda badawcza nie jest odpowiednia do kontroli partii.

2Przenośny tester twardości Leeb stosuje zasadę uderzenia Leeb do pomiaru twardości produktu, który ma wysokie wymagania dotyczące wielkości i masy mierzonego obrabiarkę,i może mierzyć tylko duże i średnie części robocze (teoretyczny wymóg 5 kg)Nie jest w stanie mierzyć specjalnie ukształtowanych części, małych części, cienkich części (w tym galwanizacji, powłoki spryskowej, warstwy azoturowej itp.).nie jest możliwe badanie twardości chromowej zwojów z twardością Leeb.

Kierownik jakości klienta stanął przed wyzwaniem braku sprzętu badawczego do kontroli twardości chromu rol i chciał znaleźć wydajny,roztwór do pomiaru twardości nieniszczącej.

Rozwiązania:

W oparciu o obecne wyzwania klienta, zdecydowaliśmy się użyć ultradźwiękowego tester twardości do pomiaru próbki.

Czas pojedynczego pomiaru urządzenia do badania twardości ultradźwiękowej wynosi około 4 sekundy/czas, which is more than 17 times higher than the measurement efficiency of the desktop Rockwell hardness tester and more than 40 times higher than the measurement efficiency of the desktop Vickers hardness tester.

Średnica wgłębienia po pomiarze przez ultradźwiękowy tester twardości wynosi 0,026 mm. Średnica wgłębienia po pomiarze przez tester twardości Rockwell wynosi 0.484 mm (zob. rysunek 2 dla wgłębienia)Po pomiarze z ultradźwiękowym testerem twardości nie wpłynie to na późniejszą montaż i użytkowanie przez użytkownika.

Ultrasonowy tester twardości Sinowon Precision przyjmuje małą siłę badania obciążenia,który może mierzyć twardość chromową rolowania baterii w partiach bez uszkodzenia obrabiarkę po kalibracji, tak aby skutecznie zapewnić jakość produkcji produktu.

Rysunek 2.Wykorzystanie mikroskopu wysokiej rozdzielczości Sinowon VM-500 do powiększenia 412 razy w celu obserwacji porównania wgłębienia pomiaru twardości ultradźwiękowej i średnicy wgłębienia pomiaru twardości Rockwell

IV. BadanieR- Nie, nie.

Statystyki i analiza danych mierzonych przez ultradźwiękowy tester twardości na próbkach zwojów.

Uwaga: Wartości oznaczone czerwonym kolorem są wartościami maksymalnymi i minimalnymi tej samej próbki mierzonemi 6 razy.

Czas badania wynosi około 4 sekundy, szczegóły można znaleźć w filmie testowym.

V. BadaniePwstrząsy

VI. BadanieCWnioski:

Na podstawie powyższej analizy danych można wyciągnąć następujące wnioski:

Badanie twardości ultradźwiękowej jest proste w obsłudze, ma wysoką stabilność i wymaga jedynie przygotowania próbki obróbki powierzchniowej z tego samego materiału co testowany produkt,które mogą osiągnąć dokładne pomiary twardości.

Ultrasonic tester twardości ma zalety szybkiej prędkości, przenośności, wysokiej precyzji, itp, które mogą rozwiązać wiele nieregularnych, dużych części roboczych,i części roboczych, których nie można przetestować za pomocą testerów twardości biurowejMożna go użyć do kontroli twardości dużych ilości gotowych części roboczych na miejscu i nie ma potrzeby martwić się o problem złomu produktu po badaniu twardości.

Badanie twardości ultradźwiękowej wykorzystuje niewielką siłę badania obciążenia do pomiaru cieńszych elementów, których nie można zmierzyć z użyciem testu twardości Leeb, takich jak cienkie płyty, rury o cienkiej ścianie, warstwy galwanizacyjne,powłoki natryskowePo badaniu nie pozostają widoczne wgłębienia na powierzchni przedmiotu.jest idealny dla użytkowników wysokiej klasy, którzy nie wymagają uszkodzenia powierzchni produktu, i może wykonywać pomiary twardości bez uszkodzenia produktu gotowego.

Dzięki oprogramowaniu do przetwarzania danych SPC obsługuje dane online i dane historyczne, aby otrzymywać statystyki, wizualizowane dane pomiarowe, intuicyjny wyświetlacz ikon, może ustawić górne i dolne limity,Wskazać nieprawidłowości, wspierają raporty o oszczędnościach i eksporcie, a dane z badań można śledzić.

Testownik twardości ultradźwiękowej serii Sinowon Precision SU-300 zapewnia skuteczne rozwiązanie do testowania twardości na miejscu dla nowoczesnej produkcji przemysłowej.Podczas poprawy kontroli jakości w przedsiębiorstwie, zmniejsza straty przedsiębiorstwa i zwiększa zysk przedsiębiorstwa.

Poniższe parametry można zmierzyć za pomocą [motylizowanego ultradźwiękowego testownika twardości SU-300M ze specjalnym uchwytem do silnikowych rolek sondy]:

1. ocena jakości materiału: pomiar twardości może pomóc w ocenie jakości materiału zwojów. wysoka twardość ogólnie oznacza, że materiał jest twardszy,z lepszą odpornością na zużycie i trwałością.

2Ocena wydajności rolki: poprzez pomiar twardości rolki można ocenić jej właściwości wydajności, takie jak zdolność do wytrzymania dużego ciśnienia i ciężkich obciążeń.Im wyższa twardość, tym bardziej rolka jest w zasadzie zdolna wytrzymać większe ciśnienie i obciążenia.

3. Kontrola jakości pokrycia chromowego: pokrycie chromowe jest powszechnie stosowaną powłoką ochronną, która może zapewnić odporność na zużycie i korozję na powierzchni rolki.Pomiar twardości pokrycia chromowego, można ocenić jej jakość i grubość w celu zapewnienia jej odpowiednich właściwości ochronnych.

4Kontrola jakości: pomiar twardości jest ważną częścią kontroli jakości, która może być wykorzystana do zapewnienia spójności i standaryzacji w procesie produkcji rolki.Dzięki regularnemu pomiarowi twardości, można wykryć wszelkie niezgodne z wymogami rolki i podjąć odpowiednie środki w celu ich naprawy lub wymiany

VII. MarkaRe-zalecenia:

Dongguan Sinowon Precision Instrument Co., Ltd. jest przedsiębiorstwem o wysokiej technologii, krajowym przedsiębiorstwem standardowego formułowania ultradźwiękowych testerów twardości,lider w przemyśle ultradźwiękowych testerów twardości, a wiodącym przedsiębiorstwem w eksporcie ultradźwiękowych testerów twardości.
