Precyzyjny tester twardości ultradźwiękowej

Precyzyjny tester twardości ultradźwiękowej

I. BadanieSokazy iRWyroby:

Przedmiot: rurka ze stali nierdzewnej (rys. 1).

Średnica produktu: 10-20 mm

Wymóg twardości pomiarowej 130~220HV

Wymagania dotyczące badań: pełna inspekcja online

Zastosowany przyrząd: ultradźwiękowy tester twardości SU-400M (motywowana sonda 3N)

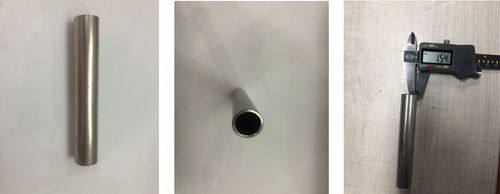

Rys. 1. Rysunek fizyczny próbki

II. AktualnośćP- Nie.Pmaści:

1. Rockwell tester twardości, Brinell tester twardości, Vickers tester twardości, niska wydajność pomiaru.

2Przenośny tester twardości Leeb stosuje zasadę uderzenia Leeb do pomiaru twardości produktu, który ma wysokie wymagania dotyczące wielkości i masy mierzonego obrabiarkę,i może mierzyć tylko duże i średnie części robocze (teoretyczny wymóg 5 kg)Nie jest w stanie mierzyć specjalnie ukształtowanych części, małych części, cienkich części (w tym galwanizacji, powłoki spryskowej, warstwy azoturowej itp.).nie jest możliwe badanie twardości chromowej zwojów z twardością Leeb.

Ultrasonowy tester twardości Sinowon Precision przyjmuje małą siłę badania obciążenia,który może przeprowadzać całkowitą, nieniszczącą inspekcję twardości rur ze stali nierdzewnej bez uszkodzenia obrabiarków po kalibracji, skutecznie zapewniając jakość produkcji produktów.

Klienci chcieli również znaleźć skuteczną, nieniszczącą metodę pomiaru twardości w celu szybkiego pomiaru i przesiewania.

Rozwiązania:

Na podstawie aktualnych punktów bólu, zdecydowaliśmy się użyć ultradźwiękowego testerów twardości do pomiaru próbki.

Ponieważ czas pojedynczego pomiaru ultradźwiękowego testerów twardości wynosi około 6 sekund/czas, wydajność jest zwiększona o 17 razy w porównaniu do desktopowego testerów twardości Rockwell.A średnica wgłębienia po pomiarze przez ultradźwiękowy tester twardości wynosi 00,026 mm, a średnica wgłębienia po zmierzeniu przez tester twardości Rockwell wynosi 0,484 mm (patrz rysunek 2 dla wgłębienia).Po zastosowaniu ultradźwiękowego testa twardości,nie wpływa na późniejsze montaż i użytkowanie przez użytkownika.

Rysunek 2.Wykorzystanie mikroskopu wysokiej rozdzielczości Sinowon VM-500 do powiększenia 412 razy w celu obserwacji porównania wgłębienia pomiaru twardości ultradźwiękowej i średnicy wgłębienia pomiaru twardości Rockwell

IV. PorównanieTjestRzMskrajnie twardośćTester iUUltrasonoweHżarliwośćTEster.

Badanie twardości Micro Vickers (siła badawcza 300 gf)

Badanie twardości ultradźwiękowej SU-400M(siła badawcza 300gf)

Uwaga: Wartości oznaczone czerwonym kolorem są wartościami maksymalnymi i minimalnymi tej samej próbki mierzone pięć razy.

Obraz pomiarów pola w testowniku twardości Micro Vickers:

Zdjęcia pomiarów pola ultradźwiękowego testerów twardości:

V. Wniosek z badania:

Na podstawie powyższej analizy danych można wyciągnąć następujące wnioski:

Ultrasonic hardness testers są proste w obsłudze i bardzo niezawodne, umożliwiając dokładne pomiary twardości.

Badanie twardości ultradźwiękowej ma cechy przenośności, wysokiej wydajności, wysokiej dokładności i nieniszczalności.Może rozwiązywać wiele problemów twardości obrabiarków, które nie mogą być testowane przez pulpit i tester twardości Leeb, i zapewnia skuteczną metodę badania twardości na miejscu dla nowoczesnej produkcji przemysłowej.

Stosowanie ultradźwiękowego testerów twardości nie tylko poprawia kontrolę jakości przedsiębiorstwa, ale także zmniejsza straty przedsiębiorstwa i zwiększa zysk przedsiębiorstwa.
