Chcesz wiedzieć, co to jest maszyna widzenia?

Co to jest maszyna do pomiaru wizyjnego?

Maszyna do pomiaru wizyjnego to urządzenie do pomiaru wymiarów. Wykorzystuje technologię obrazowania cyfrowego do pomiaru i analizy obiektów. Poprzez zrobienie zdjęcia obiektu, komputer jest używany do przetwarzania danych obrazu w celu obliczenia rozmiaru, kształtu, pozycji, kąta i innych parametrów obiektu oraz uzyskania wyników pomiaru.

Maszyna do pomiaru wizyjnego nadaje się do wszystkich zastosowań z pomiarami płaskimi 2D, takich jak pomiar szkła do telefonów komórkowych, ekranów dotykowych oraz płaskości, wypaczeń, grubości i zakrzywionych powierzchni obudowy, a także elektroniki, form, wtrysków, samochodów, medycyny i innych dziedzin produkcji.

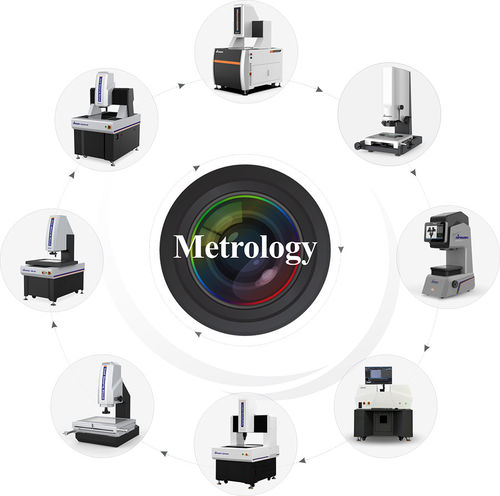

Istnieje inna, bardzo specjalna nazwa dla maszyny do pomiaru wizyjnego, która nazywana jest maszyną do pomiaru 2D. Odnosi się ona głównie do faktu, że maszyna do pomiaru wizyjnego ma tylko oś XY platformy mierzonego przedmiotu, a źródło światła nie może się poruszać, dlatego maszyna do pomiaru wizyjnego jest również znana w branży jako maszyna do pomiaru 2D. Zapewnia rozwiązanie do pomiaru małych, cienkich, miękkich i złożonych istniejących części. Obecnie nasza maszyna do pomiaru wizyjnego Sinowon obejmuje mini ręczną maszynę do pomiaru wizyjnego, precyzyjną ręczną maszynę do pomiaru wizyjnego, wspornikową, wysoce precyzyjną, w pełni automatyczną maszynę do pomiaru wizyjnego, bramową, wysoce precyzyjną, w pełni automatyczną maszynę do pomiaru wizyjnego, automatyczną maszynę do pomiaru wizyjnego do ciężkich zastosowań i kompozytową automatyczną maszynę do pomiaru wizyjnego.

Cechy maszyny do pomiaru wizyjnego:

1. Zakres pomiaru jest stosunkowo duży. Maszyna do pomiaru wizyjnego może mierzyć próbki o różnych kształtach i rozmiarach, co jest odpowiednie dla wielu branż, takich jak telefony komórkowe, elektronika, formy, wtryski, samochody, sprzęt itp.

2. Wysoka precyzja. Maszyna do pomiaru wizyjnego wykorzystuje wysokowydajną kamerę przemysłową, precyzyjną skalę i profesjonalne oprogramowanie do pomiarów geometrycznych, co pozwala na uzyskanie wysokiej precyzji pomiarów i analiz, a błąd jest zasadniczo kontrolowany na poziomie mikronów.

3. Wysoka wydajność. Automatyczna maszyna do pomiaru wizyjnego może automatycznie wykonywać dużą liczbę zadań pomiarowych zgodnie z obecnym programem pomiarowym, co znacznie poprawia wydajność i jakość produkcji, a także unika błędów spowodowanych przez ludzką obsługę.

4. Łatwość obsługi. Interfejs obsługi maszyny do pomiaru wizyjnego jest łatwy w obsłudze i prosty. Użytkownik musi tylko postępować zgodnie z instrukcjami oprogramowania, aby zakończyć pomiar.

5. Wielofunkcyjność. Maszyna do pomiaru wizyjnego jest wyposażona w wiele funkcji pomiarowych, takich jak długość, średnica, kąt, aby spełnić wymagania różnych klientów.

Najważniejszą rzeczą przy wyborze maszyny do pomiaru wizyjnego jest sprawdzenie, czy obraz jest wyraźny i czy dokładność jest zgodna ze standardem (ogólny standard wyboru dokładności to 1/3 ~ 1/8 pełnej odległości strefy tolerancji). Zrobione obrazy są przesyłane do karty akwizycji danych komputera za pomocą kabla danych, a następnie obrazowane przez oprogramowanie na monitorze komputera. Na koniec operator dokonuje szybkiego pomiaru na komputerze za pomocą myszy.

Automatyczna maszyna do pomiaru wizyjnego Sinowon do precyzyjnych instrumentów może mierzyć kontur i kształt powierzchni różnych precyzyjnych części z wysoką wydajnością, takich jak punkty, linie, okręgi, łuki, prostokąty, rowki, pierścienie, krzywe otwarte, krzywe zamknięte, cylindry, stożki, kule, płaszczyzny. Może również mierzyć obwód, powierzchnię, średnicę itp. krzywej. Jednocześnie może przeprowadzać pomiary równoległości, prostopadłości, kąta, symetrii, pozycji, współśrodkowości, prostoliniowości, płaskości itp., co jest odpowiednie do kontroli produktów o wysokiej precyzji.
