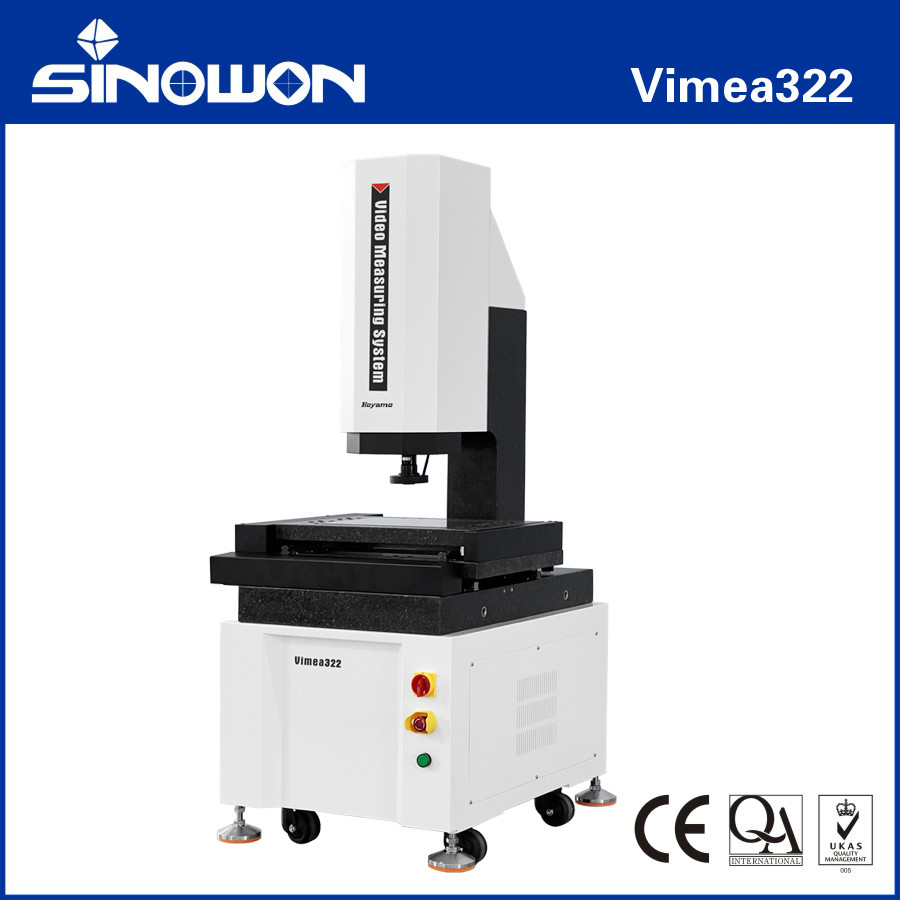

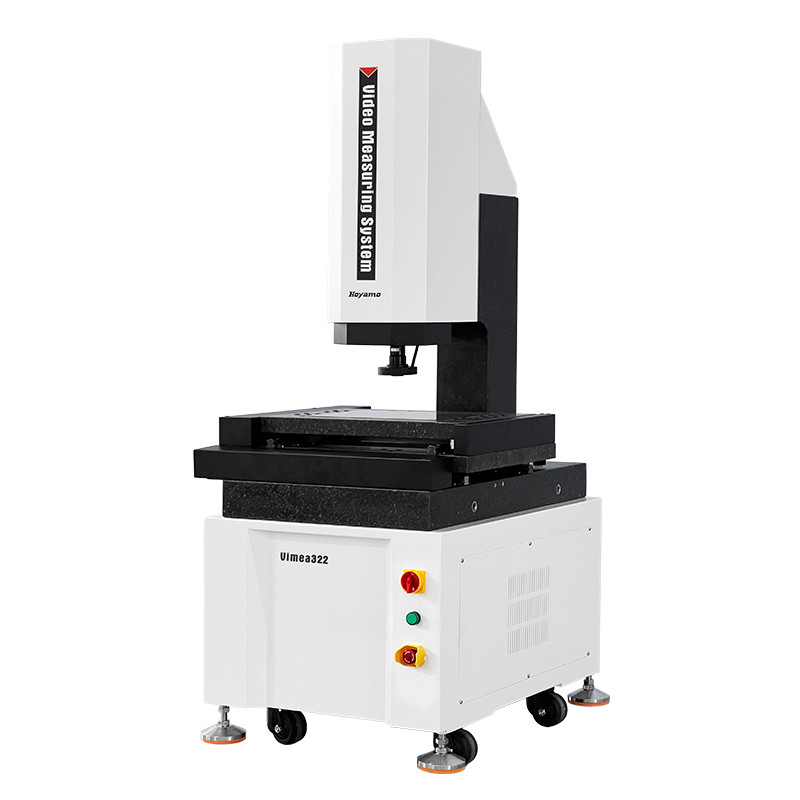

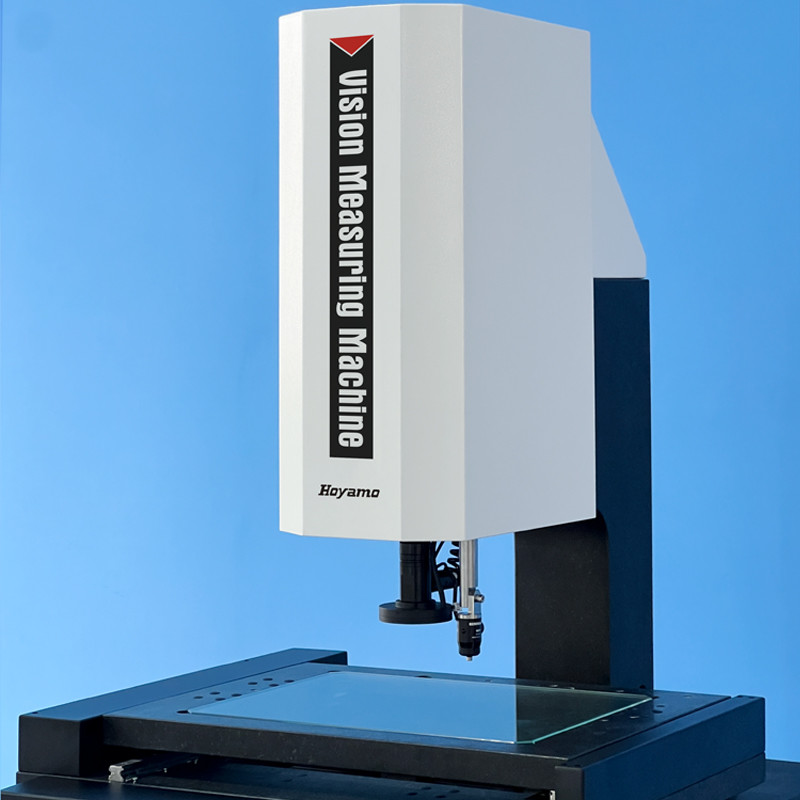

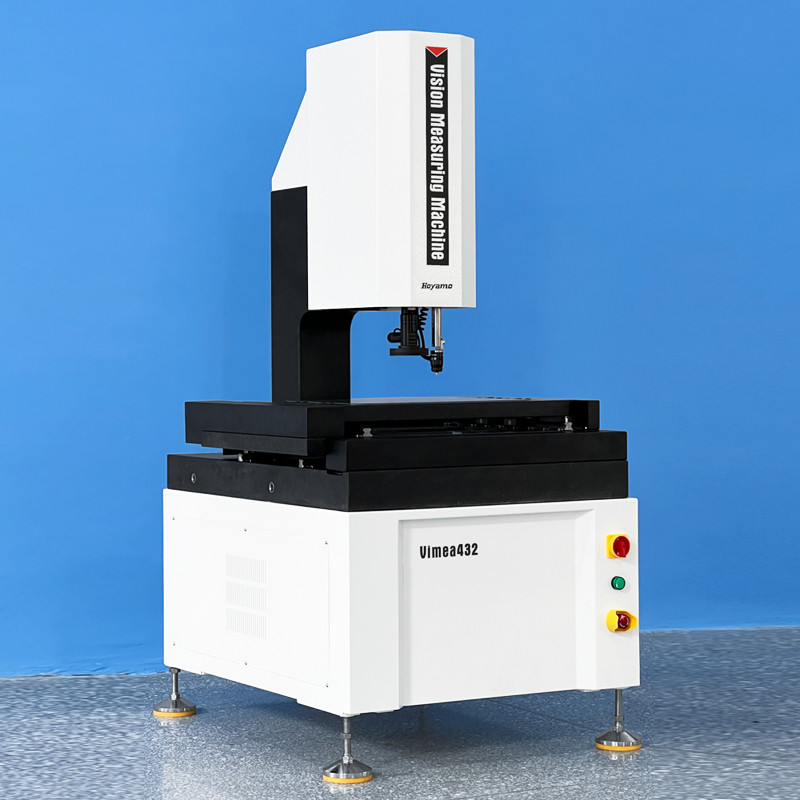

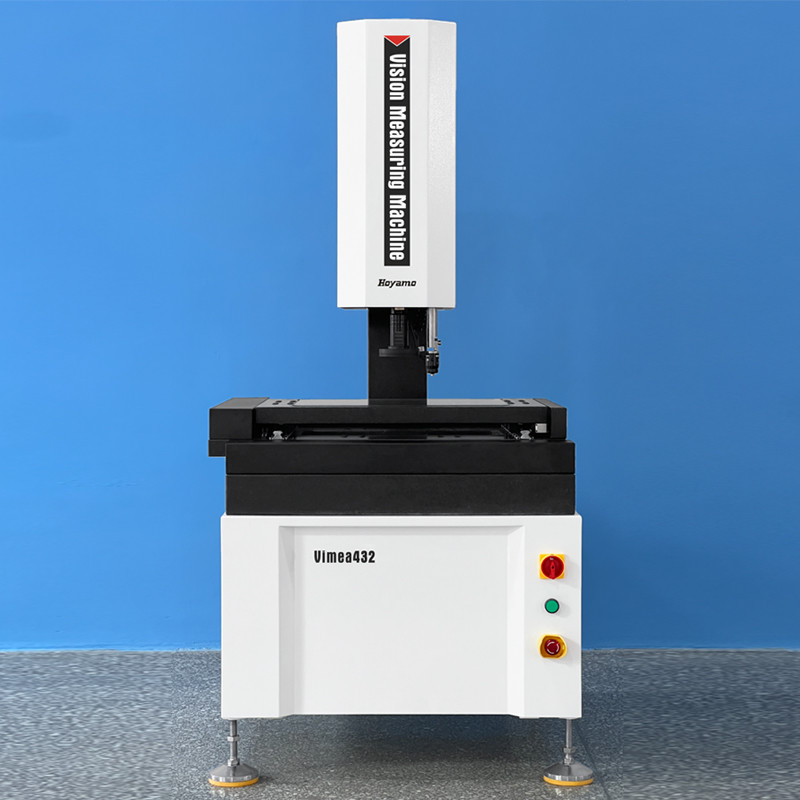

Wysięgnikowy automatyczny system pomiaru wideo Vimea322 Seria
Charakterystyka produktu:
1. Precyzyjna automatyczna kontrola CNC w trzech osiach XYZ, precyzyjne pozycjonowanie;
2. Podstawa i kolumna z granitu, dobra stabilność;
3. Precyzyjne prowadnice liniowe, śruby kulowe klasy szlifowanej i serwomotory AC itp., zapewniają dokładność i stabilność systemu ruchu;
4. Wysokiej precyzji liniał rastrowy 0,5μm, aby zapewnić dokładność pozycjonowania i pomiaru systemu;
5. Cyfrowa kamera o wysokiej rozdzielczości, aby sprostać potrzebom wyraźnej obserwacji i precyzyjnego pomiaru;
6. Obiektyw optyczny o wysokiej rozdzielczości 6,5X, dokładny zoom, jednorazowa korekcja pikseli;
7. Sterowany programowo 5-pierścieniowy 8-obszarowy system oświetlenia powierzchni LED i równoległy system oświetlenia konturu LED inteligentnie realizują 256-poziomową regulację jasności;
8. Automatyczne oprogramowanie do pomiaru wizyjnego iMeasuring z potężnymi funkcjami i łatwością obsługi.
Specyfikacje:
| Towar |
Wysięgnikowy automatyczny system pomiaru wideo serii Vimea |
| Model |
Vimea322 |
Vimea432 |
Vimea542 |
| Zakres ruchu osi X/Y |
(300*200)mm |
(400*300)mm |
(500*400)mm |
| Zakres ruchu osi Z |
200mm |
| Skala liniowa osi X/Y/Z (mm) |
Rozdzielczość skali liniowej: 0,5um |
| Tryb prowadzenia |
Wysokiej precyzji prowadnica liniowa, prowadnica z podwójnym torem i podwójnym suwakiem |
| Tryb pracy |
Kontroler joysticka, obsługa myszą, automatyczny program wykrywania |
| Dokładność* |
Oś XY: ≤2,5+L/200(um) |
| Oś Z: ≤5,0+L/200(um) |
| Powtarzalność |
2um |
|
Oświetlenie
System
|
Kontur |
Równoległe oświetlenie konturowe LED |
| Powierzchnia |
0~255 Bezstopniowa regulacja 5-pierścieniowego 8-strefowego oświetlenia powierzchni LED |
| System wideo** |
Cyfrowa kamera o wysokiej rozdzielczości 1/2,9" |
| Obiektyw z ręcznym zoomem 6,5X, powiększenie optyczne: 0,7X-4,5X, powiększenie wideo: 28X~180X |
| Oprogramowanie pomiarowe |
iMeasuring |
| System operacyjny |
Obsługa systemu operacyjnego WIN 10/11-32/64 |
| Język |
Angielski, chiński uproszczony, chiński tradycyjny, opcjonalne inne wersje językowe |
| Środowisko pracy |
Temperatura 20℃±2℃, zmiana temperatury <1℃/godz; Wilgotność 30%~80%RH; Wibracje <0,02 g, ≤15 Hz. |
| Zasilanie |
220V/50Hz/10A |
| Nośność |
25Kg~50Kg |
| Wymiary (szer. x gł. x wys.) |
(789*636*1640)mm |
(961*747*1640)mm |
121*860*1690)mm |
| Wymiary opakowania (szer. x gł. x wys.) |
(1040*900*1900)mm |
(1140*1000*1900)mm |
(1260*1100*1900)mm |
| Waga brutto/netto |
200Kg |
320Kg |
505Kg |
Uwaga:
L to zmierzona długość (mm), dokładność mechaniczna osi Z i dokładność ostrości są w dużym stopniu związane z powierzchnią przedmiotu obrabianego.
Powiększenie jest wartością przybliżoną, jest związane z wymiarem monitora i rozdzielczością.
Obiektyw 0,5X lub 2X jest opcjonalnie dostępny w zależności od potrzeb.
Opis modelu konfiguracji produktu (przykład z Vimea322):
| Kategoria produktu |
2.5D |
3D |
2.5D |
3D |
| Towar |
Automatyczny system pomiaru wideo 2.5D |
Automatyczny 3D
System pomiaru kontaktowego i wideo
|
Automatyczny 2.5D
System pomiaru laserowego i wideo
|
Automatyczny 3D wieloczujnikowy
Maszyna pomiarowa
|
| Model |
Vimea322A |
Vimea322B |
Vimea322C |
Vimea322D |
| Typ |
A |
B |
C |
D |
| Znaczenie |
Czujnik obiektywu z zoomem optycznym |

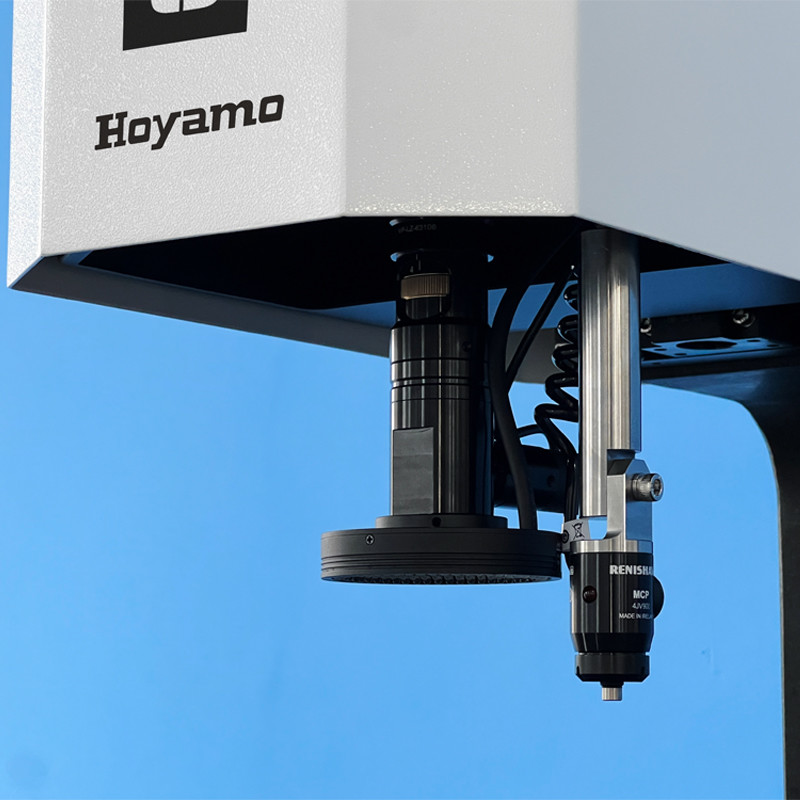

Czujnik obiektywu z zoomem i czujnik sondy kontaktowej |
Czujnik obiektywu z zoomem i czujnik laserowy |
Czujnik obiektywu z zoomem, czujnik sondy kontaktowej i czujnik laserowy |
| Sonda kontaktowa |
Brak |
MCP-Kit1 |
Brak |
MCP-Kit1 |
| Moduł laserowy |
Brak |
Brak |
Laser Omron |
Laser Omron |
| Wersja oprogramowania |
iMeasuring4.1 |
iMeasuring4.2 |
iMeasuring5.0 |
iMeasuring5.1 |
Modele i specyfikacje wysięgnikowego automatycznego systemu pomiaru wideo:
| Model |
Kod# |
Model |
Kod# |
Model |
Kod# |
| Vimea322A |
524-120G |
Vimea432A |
524-120H |
Vimea542A |
524-120J |
| Vimea322B |
524-220G |
Vimea432B |
524-220H |
Vimea542B |
524-220J |
| Vimea322C |
524-320G |
Vimea432C |
524-320H |
Vimea542C |
524-320J |
| Vimea322D |
524-420G |
Vimea432D |
524-420H |
Vimea542D |
524-420J |
Tabela prowadząca zakresu ruchu wysięgnikowego automatycznego systemu pomiaru wideo:
| Zakres ruchu |
Model
|
Dokładność |
Zakres ruchu osi X
mm
|
Zakres ruchu osi Y
mm
|
Standardowy zakres ruchu osi Z
mm
|
Maksymalny niestandardowy zakres ruchu osi Z
mm
|
| E1x,y |
E1z |
| 300x200x200 |
Vimea322 |
2.5+L/200 |
5.0+L/200 |
300mm |
200mm |
200mm |
250mm |
| 400x300x200 |
Vimea432 |
2.5+L/200 |
5.0+L/200 |
400mm |
300mm |
200mm |
300mm |
| 500x400x200 |
Vimea542 |
2.5+L/200 |
5.0+L/200 |
500mm |
400mm |
200mm |
400mm |
