Automatyczna maszyna do pomiaru widzenia z mostem ruchomym wysokiej precyzji AutoVision432 serii

1 zestawy
MOQ
Can be discussed
Cena £
Automatyczna maszyna do pomiaru widzenia z mostem ruchomym wysokiej precyzji AutoVision432 serii
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Kod#: 523-280H
Przesuw osi X/Y: (400*300) mm
Przesuw osi Z: 200mm
Oś X/Y/Z Skala liniowa: Rozdzielczość: 0,1um
Dokładność osi XY: ≤1,8+L/200(um)
Dokładność osi Z: ≤4,0+L/200(um)
Powtarzalność: 2um
Oprogramowanie pomiarowe: iPomiar
Wymiary (SxGxW): (1195*832*1579) mm
Waga netto: 650 kg
Podkreślić:

Automatyczna maszyna pomiarowa widzenia wysokiej precyzji

,

Automatyczna maszyna do pomiaru wzroku z ruchomym mostem
Podstawowe informacje
Miejsce pochodzenia: Jiangmen, Chiny
Nazwa handlowa: SINOWON
Orzecznictwo: CE/ROHS
Numer modelu: AutoVision432B
Zapłata
Szczegóły pakowania: Sklejka
Czas dostawy: 30 dni roboczych
Zasady płatności: Akredytywa, T/T
Możliwość Supply: 100 zestawów/miesiąc
opis produktu

Wysokiej Precyzji Automatyczna Maszyna Wizyjna do Pomiarów Mostowych Seria AutoVision432

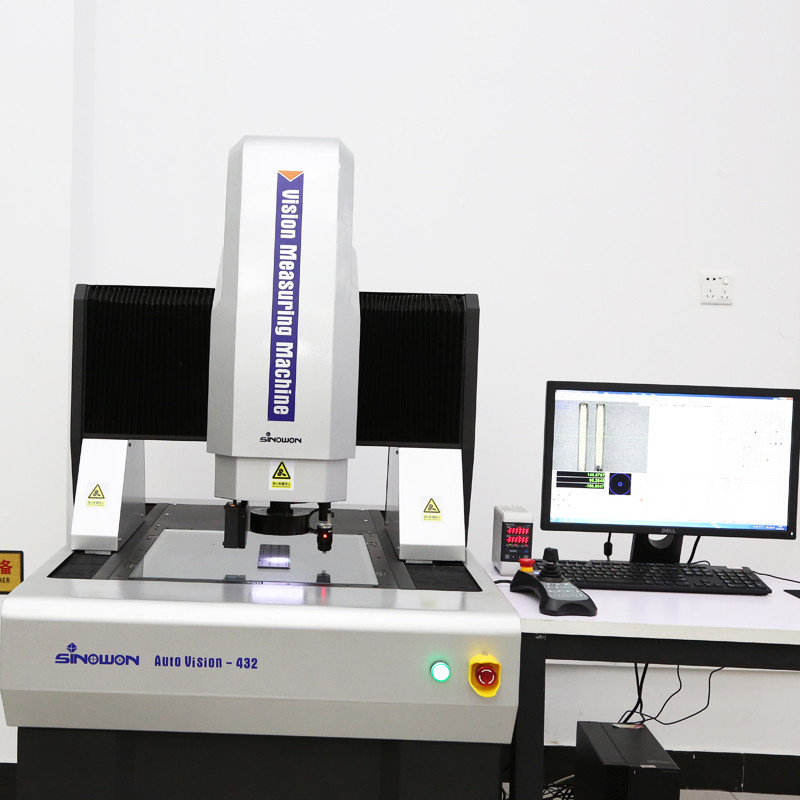

Automatyczna maszyna do pomiaru widzenia z mostem ruchomym wysokiej precyzji AutoVision432 serii 0



Wprowadzenie do produktu:



AutoVision to precyzyjny, automatyczny przyrząd do pomiarów wizyjnych z ruchomym mostem, przeznaczony do precyzyjnych i wielkoskalowych pomiarów. Wykorzystując strukturę ruchomego mostu, mierzy nieruchomy przedmiot obrabiany, gwarantując precyzję i stabilność pomiaru, jest odpowiedni dla przemysłu elektronicznego, aparatury medycznej i instrumentów, pomiarów LCD oraz przemysłu lotniczego i kosmicznego oraz innych branż.



Charakterystyka produktu:Struktura typu ruchomego mostu, mierzone przedmioty obrabiane są zamocowane;l

  • Czteroosiowa, w pełni automatyczna kontrola CNC w pętli zamkniętej, automatyczny pomiar;l
  • Podstawa i kolumna z indyjskiego marmuru, dobra stabilność;l
  • Importowana skala liniowa RSF, rozdzielczość 0,1um, szlifowana śruba kulowa i serwomotor AC itp. w celu zapewnienia precyzji i stabilności systemu ruchu;
  • Importowana kamera kolorowa HD, aby sprostać potrzebom wyraźnej obserwacji i dokładnego pomiaru;
  • Obiektyw zoom zmotoryzowany o wysokiej rozdzielczości 8,3x, dokładne podwajanie i tylko raz korekcja pikseli;
  • Z programowalnym oświetleniem powierzchniowym LED 5-pierścieniowym 8-strefowym i konturowym równoległym oświetleniem LED oraz wbudowaną inteligentną regulacją światła, może automatycznie kontrolować jasność w 8-strefach;
  • Potężna funkcja i łatwa obsługa oprogramowania iMeasuring w celu zwiększenia kontroli jakości;
  • Opcjonalny moduł sondy MCP i czujnika laserowego. Maszyny mogą być dostosowane do wymagań klientów.
  • Specyfikacje:

Towar





2.5D Automatyczna Wizja Model
Dokładność 4.0+L/200 500 600 800
(400*300)mm (500*400)mm (600*500)mm (800*600)mm Zakres ruchu osi Z
200mm Skala liniowa osi X/Y/Z
Europejska rozdzielczość skali liniowej: 0,1um Tryb prowadzenia
Precyzyjne prowadnice liniowe klasy P, prowadnica z podwójnym torem i podwójnym suwakiem Tryb pracy
Kontroler joysticka, obsługa myszą, automatyczny program wykrywania Dokładność*
Oś XY: ≤1,8+L/200(um)

Oś Z: ≤4,0+L/200(um)

Powtarzalność
2um Oświetlenie

System

Kontur

 Równoległe oświetlenie konturowe LED 0~255 Bezstopniowo regulowane 5-pierścieniowe 8-strefowe oświetlenie powierzchniowe LED
Powierzchnia
System wideo**
1/1.8" Cyfrowa kamera kolorowa o wysokiej rozdzielczości Obiektyw zoom zmotoryzowany 8,3X Powiększenie optyczne: 0,6X~5,0X; Powiększenie wideo: 20X~170X (monitor 21”)
Oprogramowanie pomiarowe
iMeasuring System operacyjny
Obsługa systemu operacyjnego WIN10/11-32/64 bit Język
Angielski, chiński uproszczony, chiński tradycyjny, inne języki mogą być dodane Środowisko pracy
Temperatura 20℃±2℃, zmiana temperatury <1℃/godz.; wilgotność 30%~80%RH; wibracje<0,02g, ≤15HzZasilanie
AC220V/50Hz; 110V/60Hz Wymiary (szer. x gł. x wys.)
(1195*832*1579)mm (1463*940*1591)mm (1568*1040*1591)mm (1818*1157*1590)mm Rozmiar opakowania (szer. x gł. x wys.)
(1380*1170*1910)mm (1690*1300*2000)mm (1800*1400*2000)mm (2300*1700*2000)mm Waga netto
650Kg 780Kg 1380Kg 2000Kg Uwaga:



L to zmierzona długość (mm), dokładność mechaniczna osi Z i dokładność ogniskowania jest w dużym stopniu związana z powierzchnią przedmiotu obrabianego.

Powiększenie jest wartością przybliżoną, jest związane z wymiarem monitora i rozdzielczością.

Pole widzenia (mm) = (przekątna*pozioma*pionowa)

Opis modelu konfiguracji produktu (przykład z AutoVision 432):





Kategoria produktu



2.5D 3D Towar 3D Towar
2.5D Automatyczna Wizja

Maszyna pomiarowa

Model

 2.5D Automatyczna Maszyna Pomiarowa z Skanowaniem Laserowym i Wizją 3D Automatyczna Wieloczujnikowa

Maszyna pomiarowa

Model
Dokładność 523-180H 523-280H 523-380H 523-480H
A B C D Znaczenie
Obiektyw zoom optyczny - Czujnik Czujnik obiektywu zoom i czujnik sondy kontaktowej Czujnik obiektywu zoom i czujnik laserowy Czujnik obiektywu zoom, czujnik sondy kontaktowej i czujnik laserowy Sonda kontaktowa
Brak Laser Omron Moduł laserowy Laser Omron Moduł laserowy
Brak Laser Omron Laser Omron Wersja oprogramowania Wersja oprogramowania
iMeasuring4.1 iMeasuring4.2 iMeasuring5.0 iMeasuring5.1 Modele i specyfikacje automatycznej maszyny wizyjnej do pomiarów mostowych:



Model



Dokładność AutoVision26162A Dokładność AutoVision26162A Dokładność AutoVision26162A Dokładność AutoVision26162A
523-180H

AutoVision542A

 523-180J AutoVision652A 523-180K AutoVision862A 523-180L AutoVision432B
523-280H AutoVision542B 523-280J AutoVision652B 523-280K AutoVision862B 523-280L AutoVision432C
523-380H AutoVision542C 523-380J AutoVision652C 523-380K AutoVision862C 523-380L AutoVision432D
523-480H AutoVision542D 523-480J AutoVision652D 523-480K AutoVision862D 523-480L Model
Dokładność AutoVision26162A Dokładność AutoVision26162A Dokładność AutoVision26162A Dokładność AutoVision26162A
523-180M AutoVision12102A 523-180N AutoVision15122A 523-180P AutoVision18122A 523-180Q AutoVision1082B
523-280M AutoVision12102B 523-280N AutoVision15122B 523-280P AutoVision18122B 523-280Q AutoVision1082C
523-380M AutoVision12102C 523-380N AutoVision15122C 523-380P AutoVision18122C 523-380Q AutoVision1082D
523-480M AutoVision12102D 523-480N AutoVision15122D 523-480P AutoVision18122D 523-480Q Model
Dokładność AutoVision26162A Dokładność AutoVision26162A Dokładność AutoVision26162A Dokładność AutoVision26162A
523-180R SinoVision342A 528-180H SinoVision452A 528-180J SinoVision562A 528-180K AutoVision26162B
523-280R SinoVision342B 528-280H SinoVision452B 528-280J SinoVision562B 528-280K AutoVision26162C
523-380R SinoVision342C 528-380H SinoVision452C 528-380J SinoVision562C 528-380K AutoVision26162D
523-480R SinoVision342D 528-480H SinoVision452D 528-480J SinoVision562D 528-480K Tabela prowadząca po przestrzeni pomiarowej automatycznej maszyny wizyjnej do pomiarów mostowych:



Skok



Model Dokładność Skok osi X mm Skok osi Y mm Standardowy skok osi Z mm Maksymalny skok osi Z mm E1x,y E1z
300X400X200 SinoVision342
1.2+L/200 3.0+L/200 400 1200 AutoVision1082 AutoVision18122 AutoVision1082
500 400 200 AutoVision1082 AutoVision1082
600 500 200 200 AutoVision1082
1.8+L/200 4.0+L/200 300 1500 AutoVision18122 AutoVision1082 AutoVision1082
400 500 AutoVision1082 200 AutoVision1082
500 600 200 200 AutoVision1082
600 800 200 200 AutoVision1082
2.0+L/200 5.0+L/200 800 2000 200 200 AutoVision18122
2.5+L/200 5.0+L/200 1000 2000 200 200 AutoVision18122
3.0+L/200 5.0+L/200 1200 2000 200 200 AutoVision18122
3.5+L/200 5.0+L/200 1200 2000 200 200
4.0+L/200 5.0+L/200 1500 2000 200 200
1600 2600 200 200
