Urządzenia pomiarowe do ciężkiego obciążenia z koordynacją Automatyczna maszyna pomiarowa optyczna

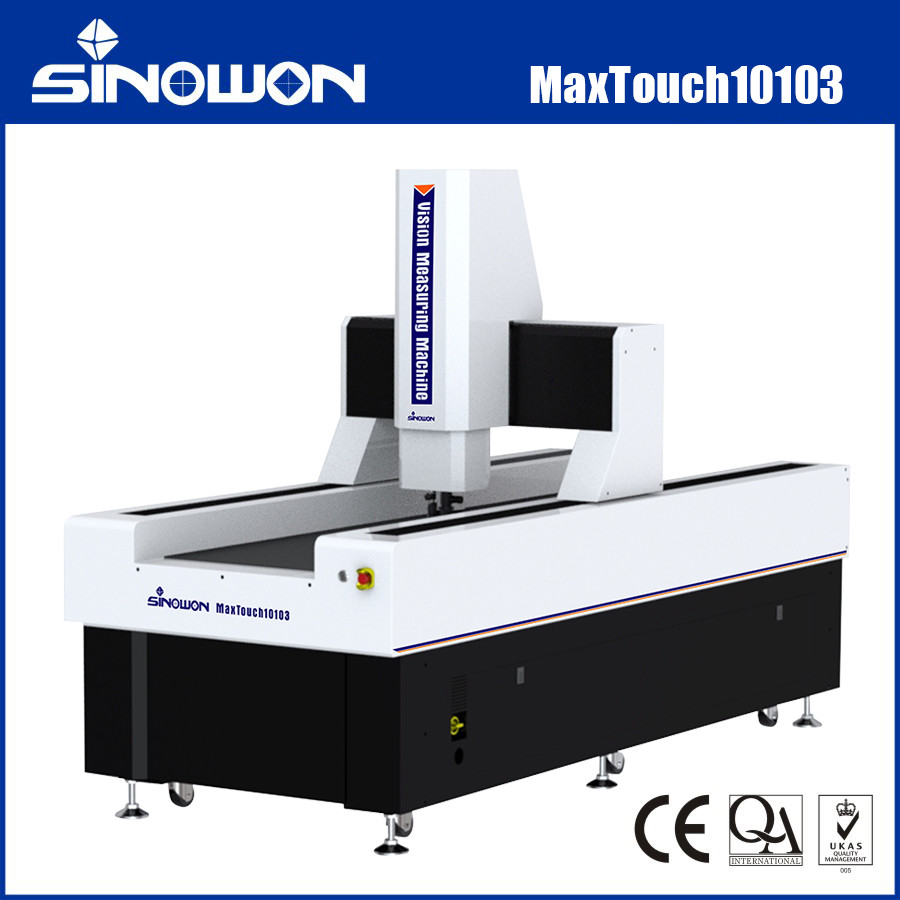

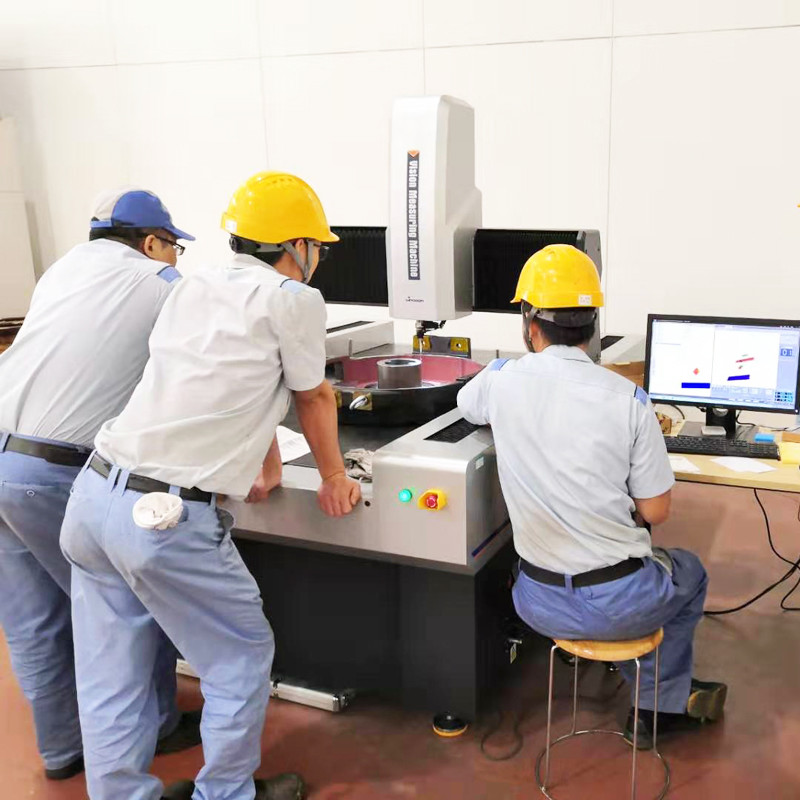

Wysokowydajny optyczny wizyjny i sondowy koordynacyjny pomiarowy MaxTouch Series

Wprowadzenie do produktu:

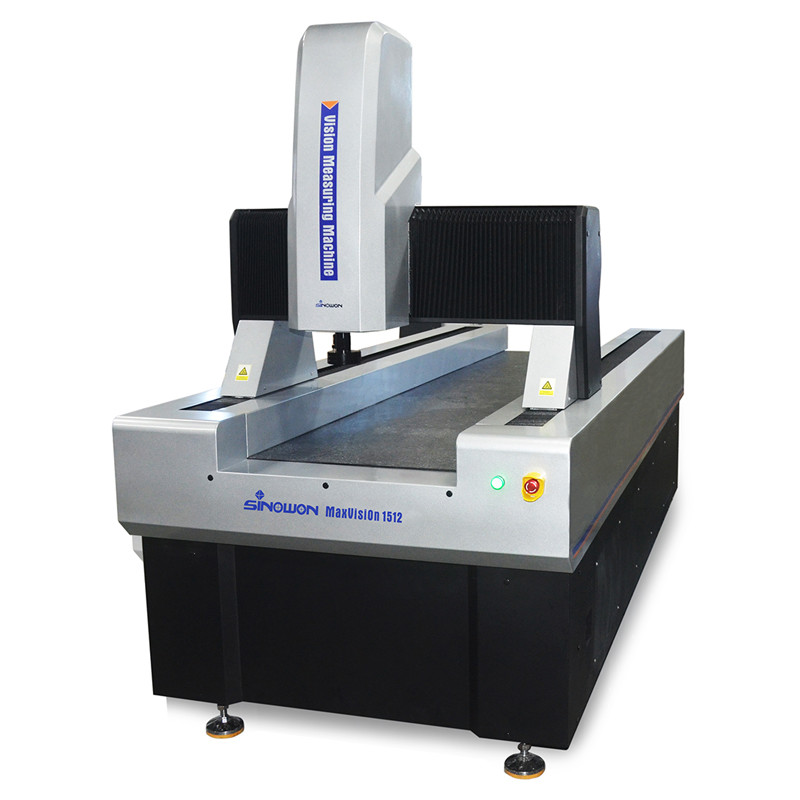

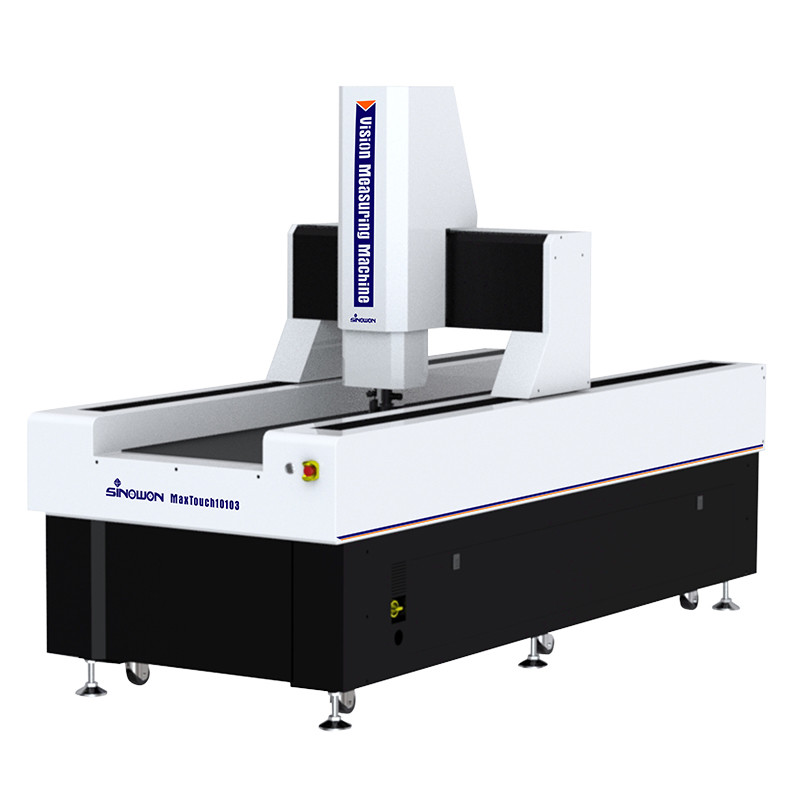

Seria MaxTouch to w pełni automatyczna maszyna pomiarowa wizyjna typu mostkowego, przeznaczona do precyzyjnych pomiarów dużych rozmiarów. Przyjmuje konstrukcję typu mostkowego, w której mierzony obiekt pozostaje nieruchomy, aby zapewnić dokładność i stabilność pomiaru. Nadaje się do pomiarów w takich branżach jak elektronika, urządzenia medyczne, ekrany LCD, lotnictwo i kosmonautyka.

Charakterystyka produktuc:

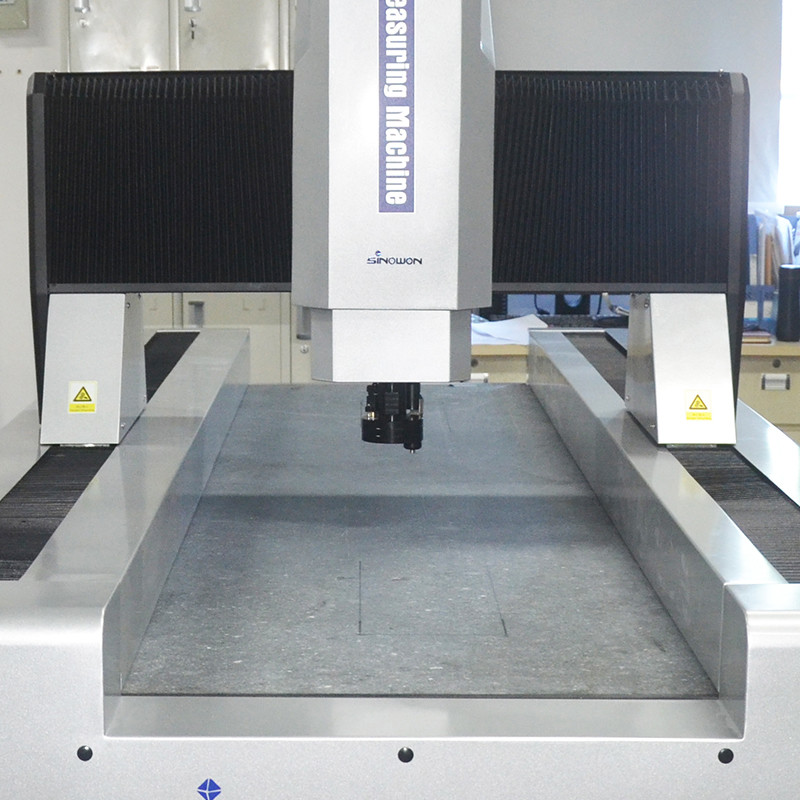

• Granitowa konstrukcja mostu ruchomego, mocowanie mierzonego przedmiotu;
• Czteroosiowa automatyczna kontrola CNC w pętli zamkniętej, w pełni automatyczny pomiar;
• Indyjska granitowa podstawa i filar, dobra stabilność;
• Importowana skala liniowa RSF, rozdzielczość 0,1 um, szlifowana śruba kulowa i serwomotor AC itp. w celu zapewnienia precyzji i stabilności systemu ruchu;
• Importowana kolorowa kamera HD, aby sprostać potrzebom wyraźnej obserwacji i dokładnego pomiaru
• Obiektyw zoom 6,5x o wysokiej rozdzielczości, dokładne podwajanie i tylko raz korekta pikseli;
• Sterowane programowo 5-pierścieniowe 8-strefowe źródło światła LED powierzchniowego, inteligentna realizacja 256-poziomowej regulacji jasności;
• Potężna funkcja i łatwa obsługa oprogramowania iMeasuring w celu zwiększenia kontroli jakości;
• Opcjonalny moduł sondy MCP i czujnika laserowego. Maszyny mogą być dostosowane do wymagań klientów.

Specyfikacje:

Uwaga:

L to zmierzona długość (mm), dokładność mechaniczna osi Z i dokładność ogniskowania są w dużym stopniu związane z powierzchnią przedmiotu obrabianego.

Powiększenie jest wartością przybliżoną, jest związane z wymiarem monitora i rozdzielczością.

Pole widzenia (mm) = (przekątna*pozioma*pionowa)

Opis modelu konfiguracji produktu (Przykład z MaxTouch553):

Modele i specyfikacje wysokowydajnych maszyn pomiarowych wizyjnych:

Tabela przewodnika przestrzeni pomiarowej wysokowydajnej maszyny pomiarowej wizyjnej:

Zalecana konfiguracja komputera:

Rdzeniem maszyny pomiarowej wizyjnej jest system sterowania i oprogramowanie pomiarowe, a system komputerowy jest podstawowym nośnikiem wszystkich operacji, wymagającym wysokiej stabilności i kompatybilności. Skonfiguruj wysokowydajny komputer stacjonarny Dell Optiplex i oryginalny autoryzowany system operacyjny WIN 10/11, aby rozwiązać swoje problemy.

Wprowadzenie do oprogramowania:

Oprogramowanie iMeasuring to profesjonalne oprogramowanie pomiarowe z wieloma czujnikami, które łączy w sobie dziesięcioletnie doświadczenie programistów w branży pomiarowej i badaniach oprogramowania. Zasadą projektowania jest przyjazna obsługa, potężna funkcja, wysoka dokładność i stabilność, prosta konserwacja.

● Doskonała konstrukcja architektury oprogramowania i w pełni obiektowa, aby zapewnić stabilność i niezawodność oprogramowania.
● Obsługa wielu języków, bez konieczności instalowania pakietu językowego i zmiany oprogramowania, co jest wygodne dla lokalnych klientów.
● Profesjonalne oprogramowanie do analizy statystycznej SPC połączone z oprogramowaniem pomiarowym, aby zrealizować automatyczny eksport danych do bazy danych SPC bez ręcznej obsługi.
● Ten sam model oprogramowania będzie na stałe bezpłatnie aktualizowany, co może pomóc w ograniczeniu innych problemów dla klienta.
● Dzięki potężnemu algorytmowi wyszukiwania krawędzi, który może pomóc w uzyskaniu krawędzi cienia lub ciemnego obrazu i zapewnieniu wysokiej dokładności.
● Oprogramowanie może automatycznie rozpoznawać i mierzyć linię, okrąg, łuk i inne elementy.
● Opiera się na różnych elementach i dostarcza wiele funkcji konstrukcji elementów, takich jak translacja, obrót, ekstrakcja, kombinacje, równoległość, pionowość, odbicie lustrzane, symetria, przecięcie, styczna itp.
● Oprogramowanie ma funkcję ustawiania punktu przerwania, może być inteligentnie przełączane między pomiarem ręcznym i automatycznym.
Zastosowanie w przemyśle:

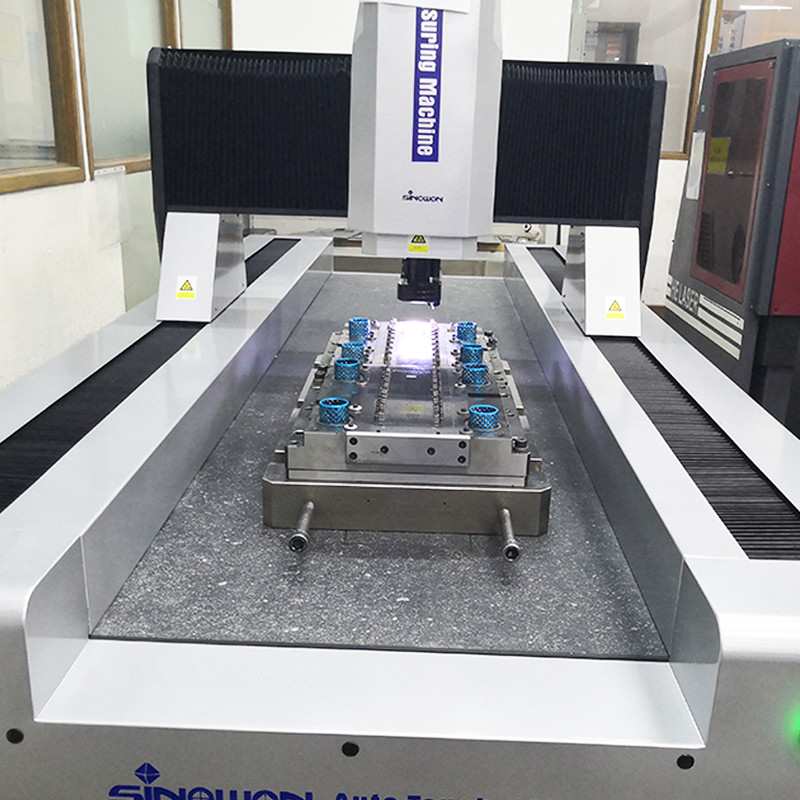

Optyczna maszyna pomiarowa OMM, znana również jako maszyna pomiarowa wizyjna i maszyna pomiarowa bezkontaktowa, dwuwymiarowa maszyna pomiarowa, 2,5-wymiarowa maszyna pomiarowa, wraz z modernizacją nowoczesnego przemysłu o wysokiej precyzji i mikroprodukcji, przyjmuje bezkontaktową metodę pomiaru obrazu optycznego do szybkiego i precyzyjnego pomiaru. Pomiar wymiarów geometrycznych i tolerancji geometrycznych staje się nieunikniony.

Optyczne maszyny pomiarowe nadają się do wszystkich obszarów zastosowań w celu pomiaru współrzędnych i są szeroko stosowane w przemyśle maszynowym, elektronicznym, instrumentów, sprzętu, tworzyw sztucznych i innych. Takich jak: formy, śruby, metale, akcesoria, guma, płytki PCB, sprężyny, sprzęt, elektronika, tworzywa sztuczne, lotnictwo, kosmonautyka itp., pokonuje niedociągnięcia tradycyjnych suwmiarek, mikrometrów i projektorów profilowych, co jest precyzyjną, wydajną i niezawodną maszyną pomiarową integrującą technologie optyczne, mechaniczne, elektroniczne i przetwarzania obrazu komputerowego.

Obiekt do pomiaru jest powiększany przez optyczny system powiększania. Po zebraniu cech obrazu przez system kamery CCD i przetworzeniu przez algorytmy komputerowe i programowe, kontur i kształt powierzchni, rozmiar, kąt i położenie różnych złożonych i precyzyjnych części mogą być wykrywane automatycznie. Mikroinspekcja i kontrola jakości. Dane pomiarowe można zaimportować do programu AUTOCAD, aby stać się kompletnym rysunkiem technicznym, a dokumenty w formatach DXF, IGS i innych można wygenerować, a także można je zaimportować do programów WORD, EXCEL i SPC do analizy statystycznej w celu wygenerowania CPK i różnych raportów statystycznych.
