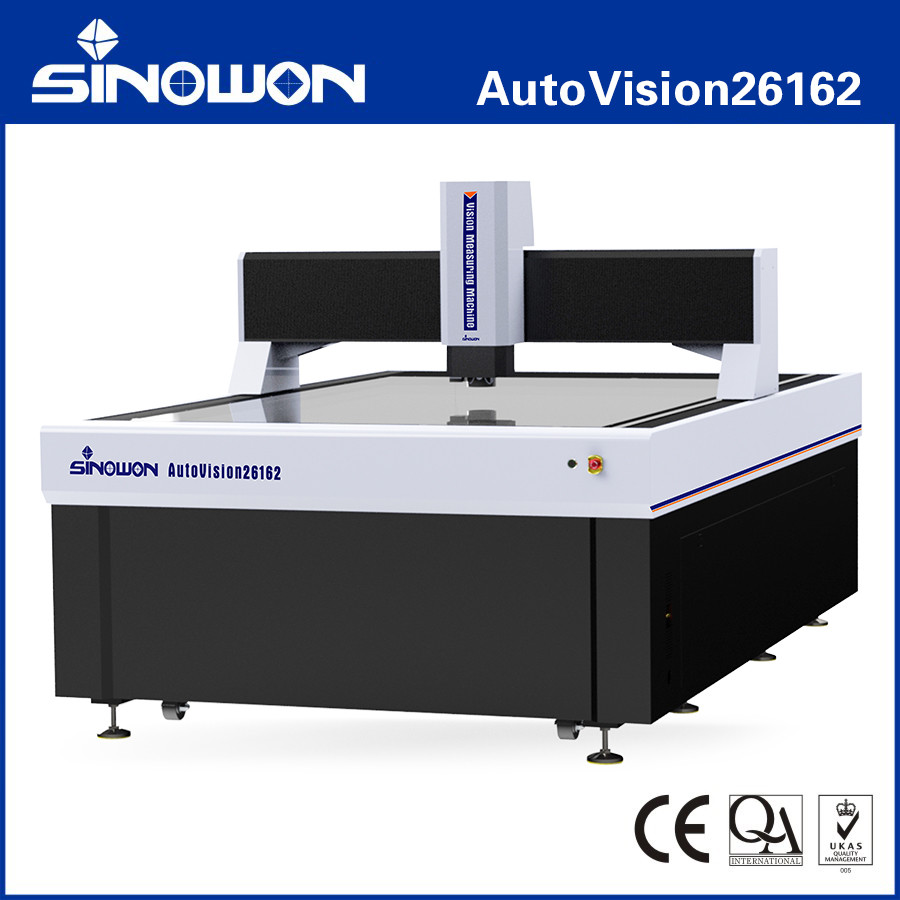

Name: Super duży system pomiaru wizji samochodowej wysokiej precyzji maszyna pomiarowa
Brand: Hoyamo and Sinowon Inc
SKU: AutoVision26162A
Availability: InStock

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Kod#: 523-180R

Przesuw osi X/Y: (2600*1600) mm

Przesuw osi Z: 200mm

Oś X/Y/Z Skala liniowa: Rozdzielczość: 0,1um

Dokładność osi XY: ≤4,0+L/200(um)

Dokładność osi Z: ≤5,0+L/200(um)

Powtarzalność: 2um

Oprogramowanie pomiarowe: iPomiar

Wymiary (SxGxW): (3572*2170*1926) mm

Waga netto: 6500 kg

Podkreślić:

Duży system pomiaru widzenia samochodowego

Precyzyjny system pomiarowy automatycznego widzenia

Automatyczna precyzyjna maszyna pomiarowa

Podstawowe informacje

Miejsce pochodzenia: Jiangmen, Chiny

Nazwa handlowa: SINOWON

Orzecznictwo: CE/ROHS

Numer modelu: AutoVision26162A

Dokument: D4 Sinowon AutoVision26162 ...a1.pdf

Zapłata

Szczegóły pakowania: Sklejka

Czas dostawy: 30 dni roboczych

Zasady płatności: Akredytywa, T/T

Możliwość Supply: 100 zestawów/miesiąc

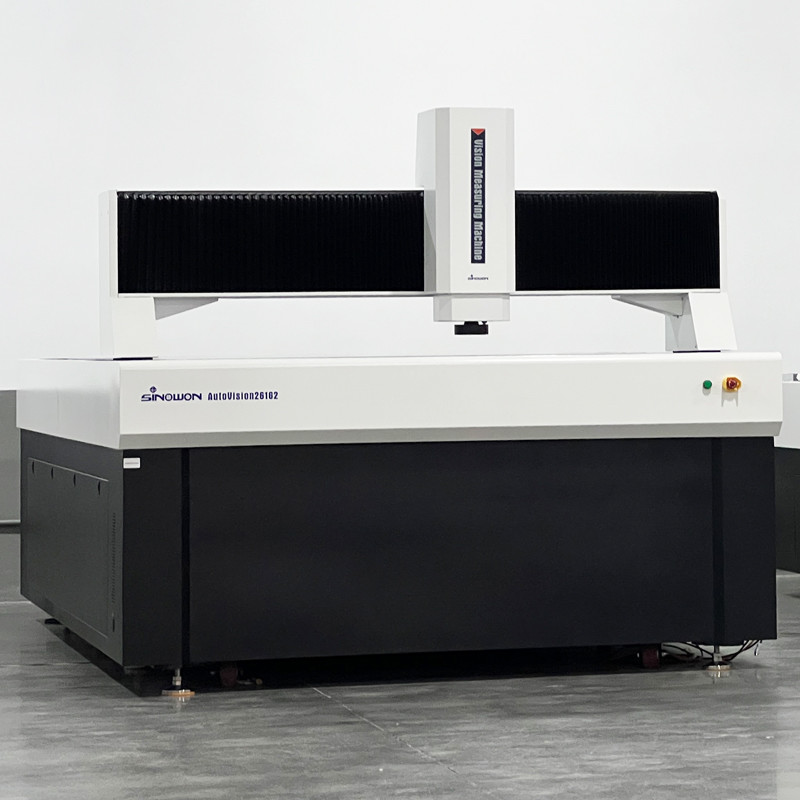

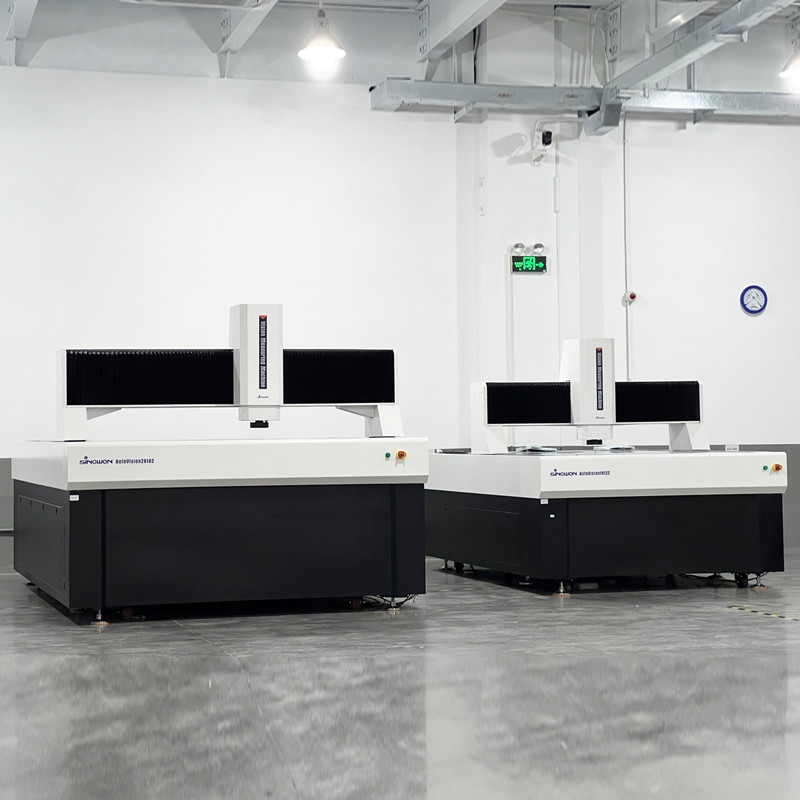

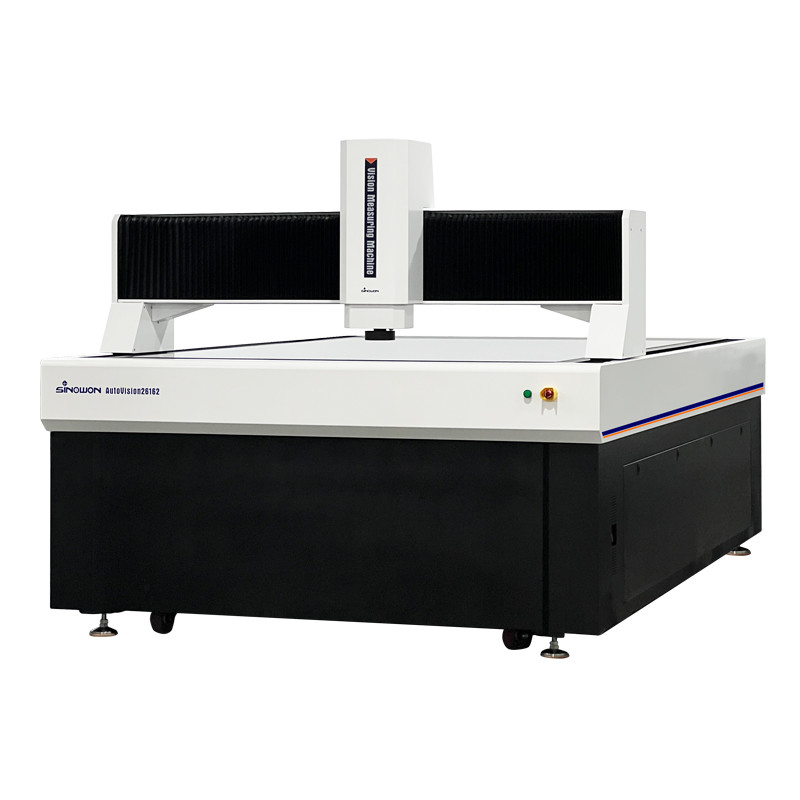

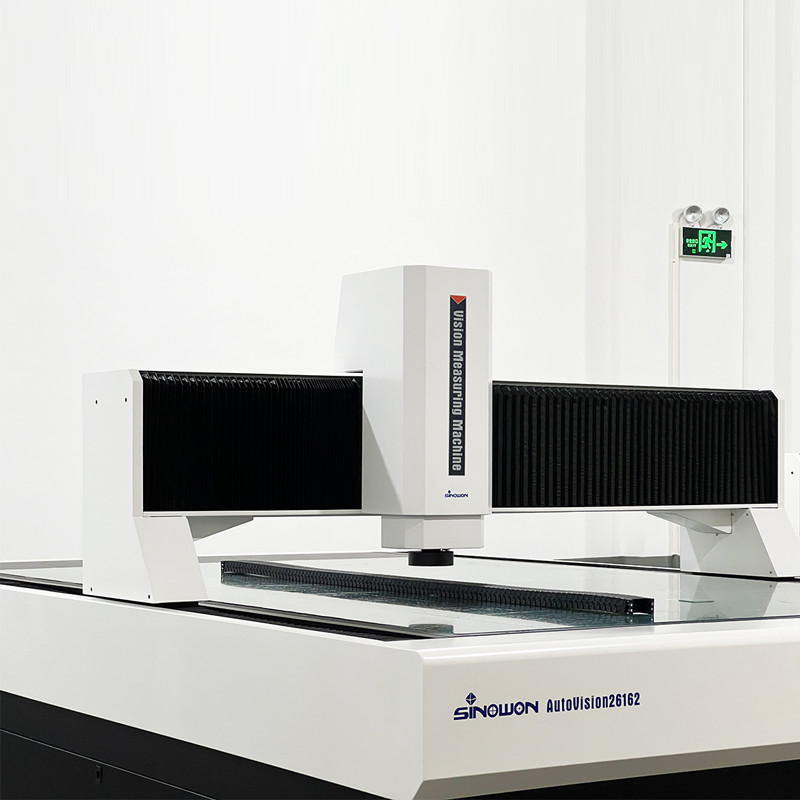

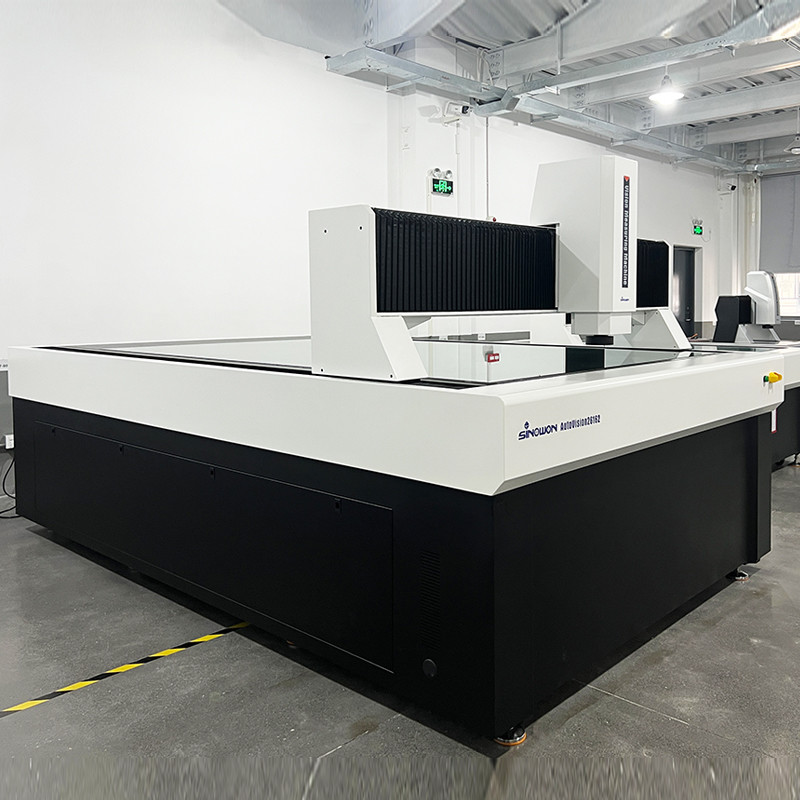

Galeria

Super duży system pomiaru wizji samochodowej wysokiej precyzji maszyna pomiarowa

opis produktu

Wysokiej Precyzji Automatyczna Maszyna Wizyjna do Pomiarów o Dużym Zasięgu

2600 Seria

Super duży system pomiaru wizji samochodowej wysokiej precyzji maszyna pomiarowa 0

Wprowadzenie do produktu:

AutoVision to precyzyjny, automatyczny przyrząd do pomiarów wizyjnych z ruchomym mostem, zaprojektowany do precyzyjnych i wielkoskalowych pomiarów. Wykorzystując konstrukcję ruchomego mostu, mierzy nieruchomy przedmiot obrabiany, gwarantując precyzję i stabilność pomiaru, jest odpowiedni dla przemysłu elektronicznego, aparatury medycznej i instrumentów, pomiaru LCD oraz przemysłu lotniczego i kosmicznego oraz innych branż.

Charakterystyka produktu:Konstrukcja typu ruchomego mostu, mierzone przedmioty obrabiane są ustalone;l

Czteroosiowa, w pełni automatyczna kontrola CNC w pętli zamkniętej, automatyczny pomiar;l
Podstawa i kolumna z indyjskiego marmuru, dobra stabilność;l
Importowana skala liniowa RSF, rozdzielczość 0,1um, szlifowana śruba kulowa i serwomotor AC itp. w celu zapewnienia precyzji i stabilności systemu ruchu;
Importowana kamera kolorowa HD, aby sprostać potrzebom wyraźnej obserwacji i dokładnego pomiaru;
8,3-krotny, wysokiej rozdzielczości, zmotoryzowany obiektyw zoom, dokładne podwajanie i tylko raz korekta pikseli;
Z programowalnym oświetleniem powierzchniowym 5-pierścieniowym 8-strefowym LED Cold Illumination i konturowym oświetleniem równoległym LED oraz wbudowaną inteligentną regulacją światła, może automatycznie kontrolować jasność w 8-strefach;
Potężna funkcja i łatwa obsługa oprogramowania iMeasuring w celu zwiększenia kontroli jakości;l
Opcjonalny moduł sondy MCP i czujnika laserowego. Maszyny mogą być dostosowane do wymagań klientów.
Specyfikacje:

Towar

2.5D Automatyczna Wizja			Model
Dokładność			2600
2600*1600			Zakres ruchu osi Z (mm)
200
Otwarta miarka rastrowa, rozdzielczość: 0,1um			Prowadnica liniowa
Oś X	Silnik lewitacji magnetycznej o ciągu 260 N.m z podwójną prowadnicą liniową INA Germany		Oś Y
	Podwójny silnik lewitacji magnetycznej o ciągu 1100 N.m z poczwórną prowadnicą liniową INA Germany i podwójnym enkoderem rastrowym		Oś Z
	Serwomotor AC Panasonic 400W z hamulcem i podwójną prowadnicą liniową INA Germany		Tryb pracy
Kontroler joysticka, obsługa myszą, automatyczny program wykrywania			Dokładność* (um)
Oś XY: ≤4,0+L/200			Oś Z: ≤5,0+L/200
			Powtarzalność (um)
2um			System oświetlenia
Kontur		Równoległe oświetlenie konturowe LED	Powierzchnia
		0~255 Płynnie regulowane 5-pierścieniowe 8-strefowe oświetlenie powierzchniowe LED	System wideo**
1/1,8" Cyfrowa kamera kolorowa o wysokiej rozdzielczości			8,3X Zmotoryzowany obiektyw zoom; Powiększenie optyczne: 0,6X~5,0X; Powiększenie wideo: 20X~170X (monitor 21”)
			Oprogramowanie pomiarowe
iMeasuring			System operacyjny
Obsługa systemu operacyjnego WIN10/11-32/64 bit			Język
Angielski, chiński uproszczony, chiński tradycyjny, inne języki mogą być dodane			Środowisko pracy
Temperatura 20℃±2℃, zmiana temperatury			<1℃/godz.; wilgotność 30%~80%RH; wibracje<0,02g, ≤15HzZasilanie
AC220V/50Hz; 110V/60Hz			Wymiary (szer. x gł. x wys.) (mm)
357221701926			Waga netto (kg)
6500			Uwaga:

L to zmierzona długość (mm), dokładność mechaniczna osi Z i dokładność ogniskowania są w dużym stopniu związane z powierzchnią przedmiotu obrabianego.

Powiększenie jest wartością przybliżoną, jest związane z wymiarem monitora i rozdzielczością.

Pole widzenia (mm) = (przekątna*pozioma*pionowa)

Opis modelu konfiguracji produktu (przykład z AutoVision 26162):

Kategoria produktu

2.5D	3D	Towar	3D	Towar
2.5D Automatyczna Wizja	Maszyna pomiarowa Model	2.5D Automatyczna Maszyna Pomiarowa z Skanowaniem Laserowym i Wizją	3D Automatyczna Wieloczujnikowa	Maszyna pomiarowa Model
Dokładność	523-180R	523-280R	523-380R	523-480R
A	B	C	D	Znaczenie
Czujnik obiektywu optycznego	Czujnik obiektywu zoom i czujnik sondy kontaktowej	Czujnik obiektywu zoom i czujnik laserowy	Czujnik obiektywu zoom, czujnik sondy kontaktowej i czujnik laserowy	Sonda kontaktowa
Brak	Laser Omron	Moduł laserowy	Laser Omron	Moduł laserowy
Brak	Laser Omron	Laser Omron	Wersja oprogramowania	Wersja oprogramowania
iMeasuring4.1	iMeasuring4.2	iMeasuring5.0	iMeasuring5.1	Modele i specyfikacje automatycznej maszyny wizyjnej z ruchomym mostem:

Model

Dokładność	AutoVision26162A	Dokładność	AutoVision26162A	Dokładność	AutoVision26162A	Dokładność	AutoVision26162A
523-180H	AutoVision542A	523-180J	AutoVision652A	523-180K	AutoVision862A	523-180L	AutoVision432B
523-280H	AutoVision542B	523-280J	AutoVision652B	523-280K	AutoVision862B	523-280L	AutoVision432C
523-380H	AutoVision542C	523-380J	AutoVision652C	523-380K	AutoVision862C	523-380L	AutoVision432D
523-480H	AutoVision542D	523-480J	AutoVision652D	523-480K	AutoVision862D	523-480L	Model
Dokładność	AutoVision26162A	Dokładność	AutoVision26162A	Dokładność	AutoVision26162A	Dokładność	AutoVision26162A
523-180M	AutoVision12102A	523-180N	AutoVision15122A	523-180P	AutoVision18122A	523-180Q	AutoVision1082B
523-280M	AutoVision12102B	523-280N	AutoVision15122B	523-280P	AutoVision18122B	523-280Q	AutoVision1082C
523-380M	AutoVision12102C	523-380N	AutoVision15122C	523-380P	AutoVision18122C	523-380Q	AutoVision1082D
523-480M	AutoVision12102D	523-480N	AutoVision15122D	523-480P	AutoVision18122D	523-480Q	Model
Dokładność	AutoVision26162A	Dokładność	AutoVision26162A	Dokładność	AutoVision26162A	Dokładność	AutoVision26162A
523-180R	SinoVision342A	528-180H	SinoVision452A	528-180J	SinoVision562A	528-180K	AutoVision26162B
523-280R	SinoVision342B	528-280H	SinoVision452B	528-280J	SinoVision562B	528-280K	AutoVision26162C
523-380R	SinoVision342C	528-380H	SinoVision452C	528-380J	SinoVision562C	528-380K	AutoVision26162D
523-480R	SinoVision342D	528-480H	SinoVision452D	528-480J	SinoVision562D	528-480K	Tabela przewodnika przestrzeni pomiarowej automatycznej maszyny wizyjnej z ruchomym mostem:

Skok

Model	Dokładność	Skok osi X mm		Skok osi Y mm	Standardowy skok osi Z mm	Maksymalny skok osi Z mm	E1x,y E1z
Model	Dokładność	300X400X200	SinoVision342	Skok osi Y mm	Standardowy skok osi Z mm	Maksymalny skok osi Z mm	E1x,y E1z
1,2+L/200	3,0+L/200	400	1200	AutoVision1082	AutoVision18122		AutoVision1082
500	400			200	AutoVision1082		AutoVision1082
600	500			200	200		AutoVision1082
1,8+L/200	4,0+L/200	300	1500	AutoVision18122	AutoVision1082		AutoVision1082
400	500			AutoVision1082	200		AutoVision1082
500	600			200	200		AutoVision1082
600	800			200	200		AutoVision1082
2,0+L/200	5,0+L/200	800	2000	200	200		AutoVision18122
2,5+L/200	5,0+L/200	1000	2000	200	200		AutoVision18122
3,0+L/200	5,0+L/200	1200	2000	200	200		AutoVision18122
3,5+L/200	5,0+L/200	1200	2000	200	200
4,0+L/200	5,0+L/200	1500	2000	200	200
1600	2600	1500	2000	200	200

Super duży system pomiaru wizji samochodowej wysokiej precyzji maszyna pomiarowa 1
