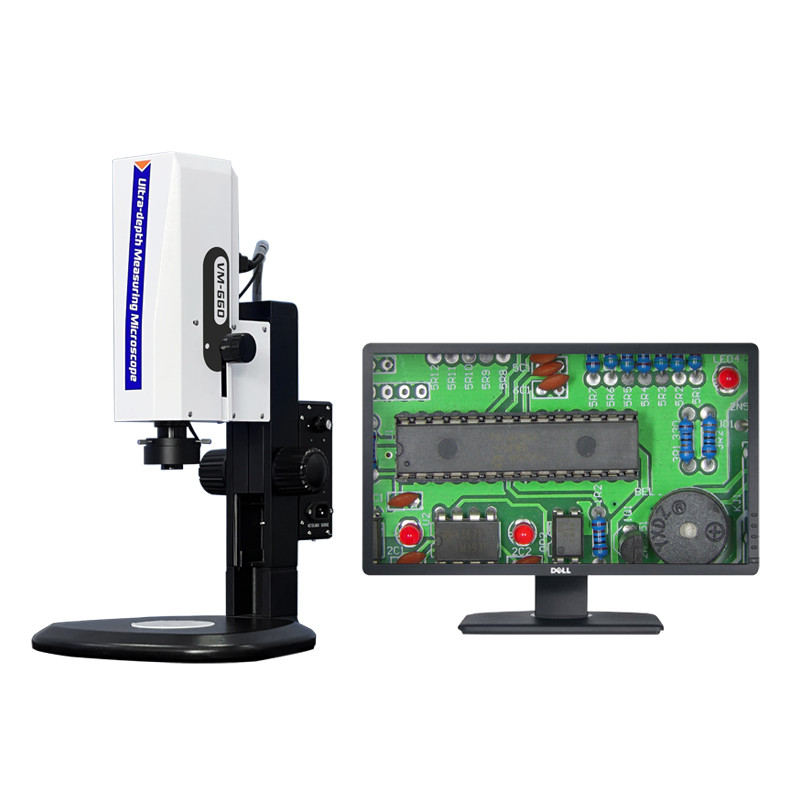

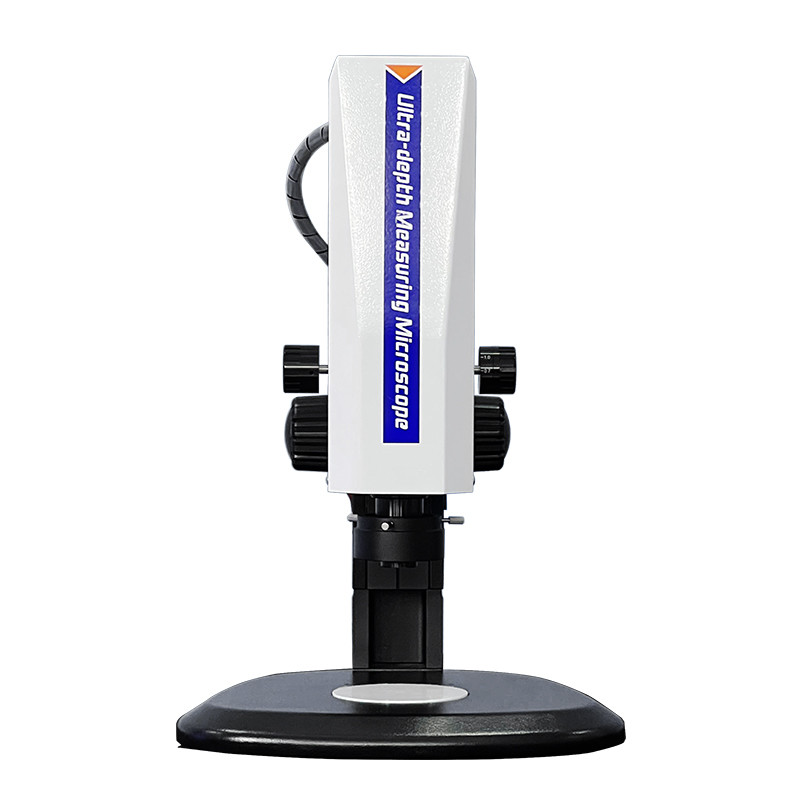

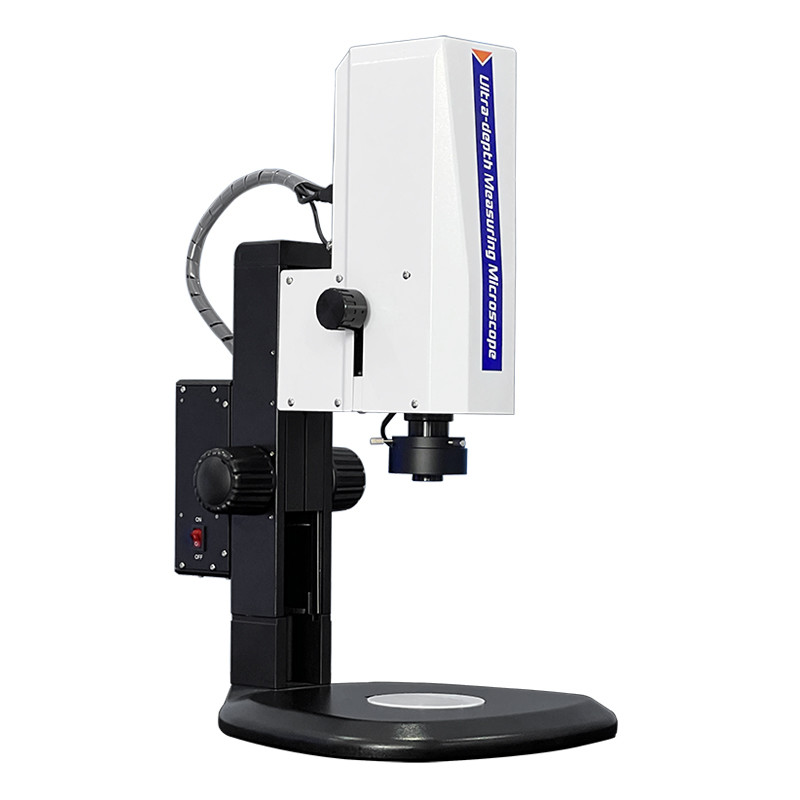

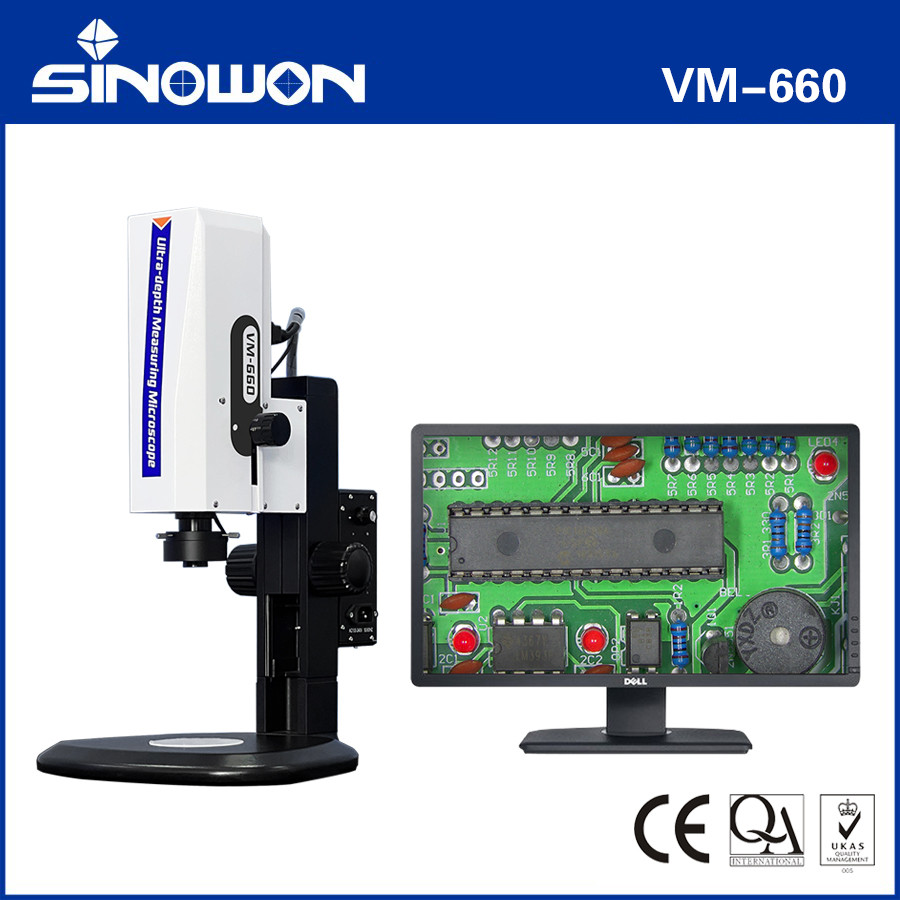

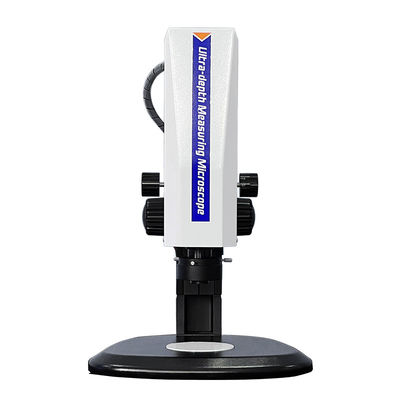

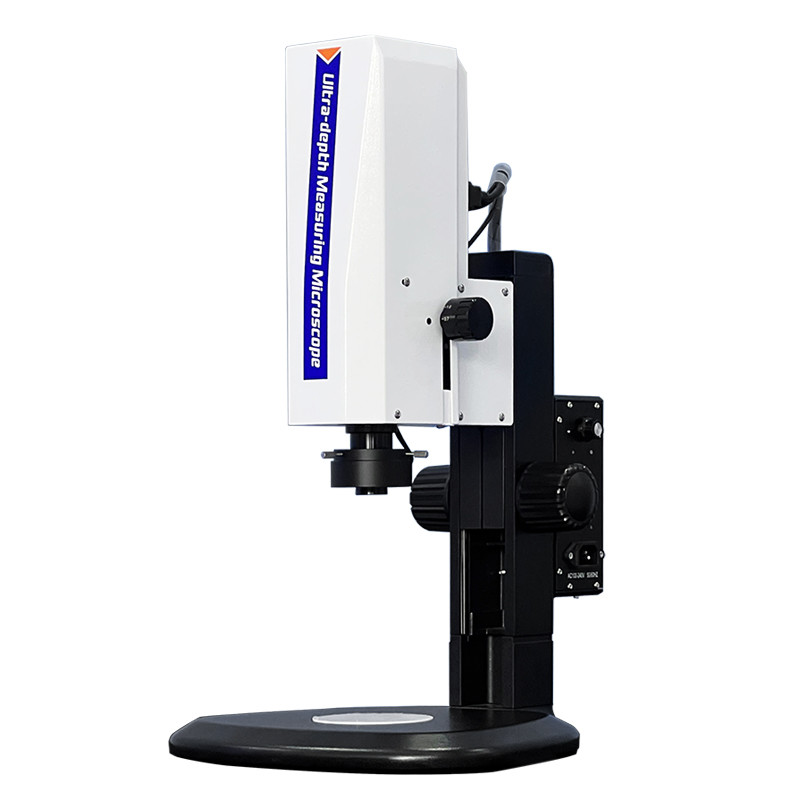

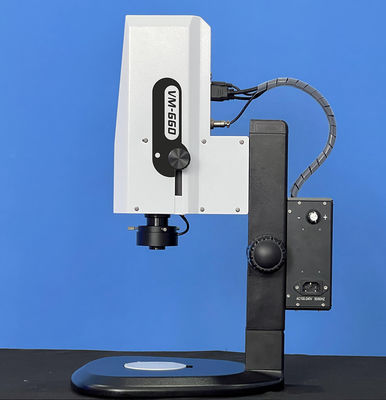

Ultra-głęboki Fusion Mikroskop pomiarowy VM-660
Zastosowanie pole:
Kontrola produktów, kontrola i badania materiałów, inspekcja i analiza PCB i SMT, drukowanie, inspekcja tekstyliów, anatomia biologiczna, testy medyczne i inne dziedziny.
Charakterystyka:
l Zintegrowana konstrukcja, wykwintna, modna, hojna;
l Wbudowana zintegrowana kamera HDMI o wysokiej rozdzielczości, podłączona bezpośrednio do monitora HDMI w celu inspekcji
l Z obiektywem zoom o wysokiej rozdzielczości 0,7~4,5X z równoległym zatrzaskiem, jest znacznie wygodniejszy i szybszy w przełączaniu powiększenia obiektywu;
l Z regulowanym oświetleniem odbiciowym powierzchni LED, może niezależnie kontrolować jasność;
l Z przemysłową kamerą o wysokiej rozdzielczości 1/2’’ 2Mpixel, o wysokiej liczbie klatek na sekundę, co sprawia, że obraz jest wyraźniejszy;
l Z własną funkcją pomiaru, może mierzyć wymiary liniowe, takie jak odległość, obwód, powierzchnia, kąt, radian, szerokość, wysokość i elementy promienia.
l Wiele opcjonalnych platform sterowania mobilnego, zapewnia precyzyjny pomiar pozycji.
Specyfikacja techniczna:
| Towar |
Ultra-głęboki Fusion Mikroskop pomiarowy |
| Model |
VM-660 |
| Kod# |
451-660 |
| Powiększenie elektroniczne |
25X~150X
( Monitor LCD HDMI 16:9 21,5” )
(Dostępne Dostosuj 5X~3000X)
|
| Układ optyczny |
Obiektyw zoom 0,7X~4,5X |
| Współczynnik zoom:6,5:1 |
| Adapter kamery C-mount 0,5X |
| Parametry kamery |
2MPixel(1920*1080) |
| Rozmiar obrazu:1/2” |
| Klatki:1080P@60fps |
| Funkcja pomiaru |
Mierzone są wymiary liniowe, takie jak odległość, obwód, powierzchnia, kąt, radian, szerokość, wysokość i elementy promienia |
| Zapis danych |
Obraz z wynikiem pomiaru lub plik EXCEL |
| Metoda pomiaru |
Obsługa myszą, inteligentny wybór punktu/ręczny wybór punktu |
| Dokładność pomiaru |
0,02 mm~0,003 mm |
| Oświetlenie |
Regulowane oświetlenie powierzchni LED |
| Statyw mikroskopu |
Skok osi Z: 100 mm |
| Parametry elektryczne |
AC90~240V/50~60HZ |
| Wymiar |
375*285*500 mm |
| Waga netto |
6,5 kg |
IWykonanie obrazu
A: Zegarek Gem Inspekcja
B: Inspekcja lutowania PCB
Pomiar Funkcja Introdukcja:
VM-660 może mierzyć linie proste, kąty, okręgi współśrodkowe, linie równoległe, odległość punkt-linia, punkt i linię do okręgów współśrodkowych, średnicę, obwód i powierzchnię, długość i szerokość prostokąta i może obliczyć obwód i powierzchnię. Może mierzyć wielokąt i obliczać jego powierzchnię. Wszystkie odpowiednie raporty pomiarowe można wyprowadzić na dysk flash.
Pole widzenia:
Specyfikacja powiększenia:
| Powiększenie optyczne |
Powiększenie wideo |
X(mm) |
Y(mm) |
D(mm) |
| 0,7X/2 |
25X |
18,28 |
13,72 |
22,86 |
| 1X/2 |
35X |
12,8 |
9,6 |
16 |
| 2X/2 |
70X |
6,4 |
4,8 |
8 |
| 3X/2 |
105X |
4,26 |
3,2 |
5,34 |
| 4X/2 |
140X |
3,2 |
2,4 |
4 |
| 4,5X/2 |
150X |
2,84 |
2,14 |
3,56 |
Akcesoria opcjonalne:
