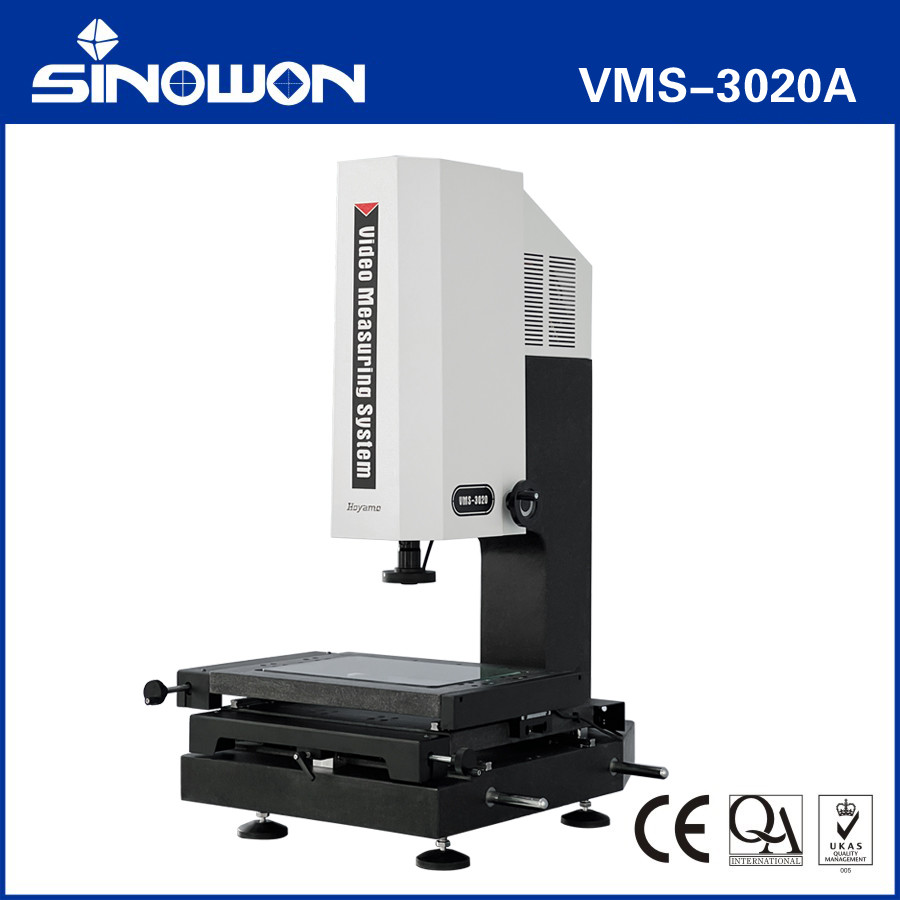

Name: Wysoce precyzyjna ręczna maszyna pomiarowa widzenia maszyna pomiarowa VMM
Brand: Hoyamo and Sinowon Inc
SKU: VMS-3020A
Availability: InStock

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Kod#: 525-120G

Stół warsztatowy z marmuru: (505*350) mm

Szklany stół warsztatowy: (356*248) mm

Przejazd w osi X/Y: (300*200) mm

Przejazd osi Z: 200mm

Skale liniowe X/Y: Rozdzielczość: 0,5um

Dokładność pomiaru: Oś XY: ≤3,0+L/200(um)

Dokładność powtarzania: 2um

Oprogramowanie pomiarowe: iPomiar

Wymiar: (744*643*1075)mm

Waga brutto/netto: 275/208 kg

Podkreślić:

Wysoce precyzyjna ręczna maszyna pomiarowa widzenia

VMM ręczna maszyna pomiarowa widzenia

Wysokiej precyzji maszyna pomiarowa VMM

Podstawowe informacje

Miejsce pochodzenia: Jiangmen, Chiny

Nazwa handlowa: Hoyamo

Orzecznictwo: CE/ ROHS

Numer modelu: VMS-3020A

Dokument: D4 Sinowon VMS Series Manua...a1.pdf

Zapłata

Szczegóły pakowania: sklejka

Czas dostawy: 15 dni roboczych

Zasady płatności: L/C, T/T

Możliwość Supply: 100 zestawów/miesiąc

Galeria

Wysoce precyzyjna ręczna maszyna pomiarowa widzenia maszyna pomiarowa VMM

opis produktu

System pomiarowy wideo Pozycja VMS-3020

Charakterystyka produktu:

● Przyjąć granitowy kamień podstawy i kolumny, aby zapewnić stabilność i precyzję maszyny;

● Przyjąć bezzębną polerowaną prętkę i szybko poruszające się urządzenie zamykające, aby zapewnić, że błąd zwrotu stołu wynosi 2um;

● Przyjąć wysokoprecyzyjną linijkę optyczną i precyzyjną tablicę roboczą, aby zapewnić dokładność maszyny w zakresie ≤3,0+L/200um;

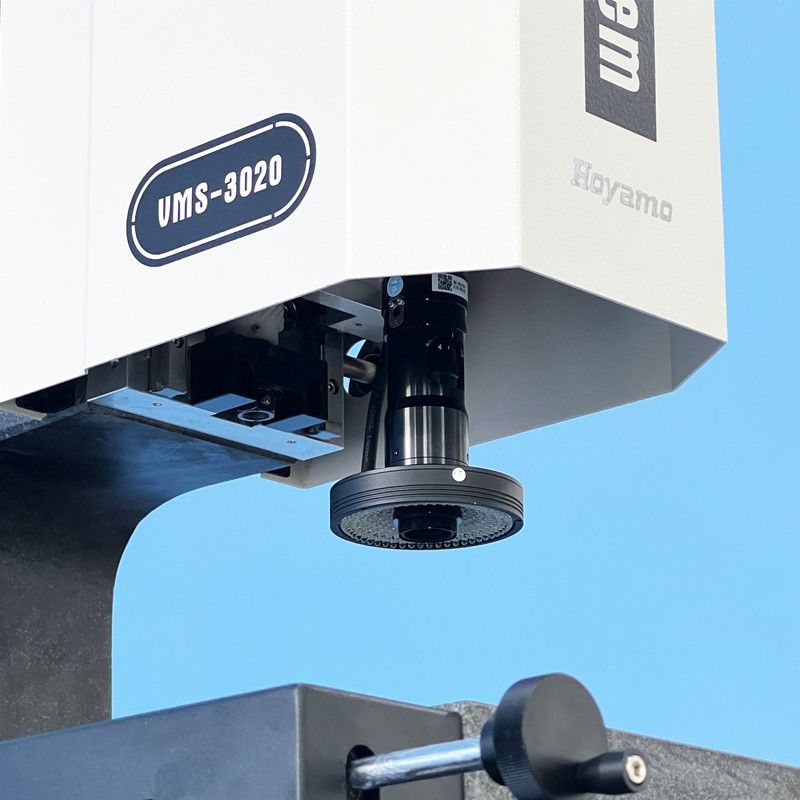

● Przyjąć soczewkę zoomową i cyfrową kamerę kolorową o wysokiej rozdzielczości, aby zapewnić jasną jakość obrazu bez zniekształceń;

● Wykorzystując sterowane przez program 4-pierścieniowe ośmiorzędne oświetlenie LED na zimno i oświetlenie równoległe LED wzorcowe oraz wbudowany inteligentny moduł regulacji światła,Obszar jasności światła w 4-pierścieniu 8-obszarze może być swobodnie kontrolowany;

● oprogramowanie do pomiaru iMeasuring Vision poprawia kontrolę jakości na nowy poziom;

● Do modernizacji maszyny do maszyny pomiarowej trójwymiarowej można zastosować opcjonalną sondę kontaktową i oprogramowanie pomiarowe trójwymiarowe.

● Można go ulepszyć, aby zainstalować moduł funkcji autofokusu w celu osiągnięcia dokładnego półautomatycznego pomiaru.

Specyfikacje techniczne:

Towar	Ręczne systemy pomiarowe wideo VMS
Model	VMS-3020
Marmurowy stolik roboczy	(505*350) mm
Szklany stolik roboczy	(356*248) mm
Oś X/Y Podróż	(300*200) mm
Podróż oś Z	Wysoce precyzyjne przewodnictwo liniowe, skuteczne przemieszczanie 200 mm
Rozdzielczość X/Y/Z aixs	00,5 mm
Podstawy i podnośniki	Granit o wysokiej precyzji
Dokładność pomiaru*	Oś XY: ≤3,0+L/200 ((um);Zais:≤5+L/200 ((um)
Dokładność	2um
System oświetlenia ((Przystosowanie oprogramowania)	Powierzchnia 4 pierścienie i 8 stref nieskończenie regulowane LED chłodne oświetlenie
	Konturowe oświetlenie równoległe LED
	Opcjonalne światło koaksjalne
Kamera cyfrowa	1/3"/1.3Mpixel Wysokiej rozdzielczości Kamera cyfrowa
Obiektyw zoomowy	6.5X obiektyw zoomowy o wysokiej rozdzielczości;
Obiektyw zoomowy	Zwiększenie optyczne: 0,7X ~ 4,5X razy; Zwiększenie wideo: 26X ~ 172X ((21.5 ′′ Monitor)
Oprogramowanie pomiarowe	iPomiar
System operacyjny	Wsparcie systemu operacyjnego WIN 10/11-32/64
Język	Angielski, chiński uproszczony, chiński tradycyjny, opcjonalne wersje w innych językach
Środowisko pracy	Temperatura 20°C±2°C, zmiana temperatury <1°C/Hr; wilgotność 30%~80%RH; wibracje <0,02g, ≤15Hz.
Zasilanie	AC220V/50Hz; 110V/60Hz
Wymiar ((WxDxH)	(7446431075) mm
Waga brutto/waga netto	275/208 kg

Model iSspecyfikacjaMroczne ViDeoSystem pomiarowy:

Model	Kod#	Model	Kod#	Model	Kod#	Model	Kod#
VMS-2015	525-020E	VMS-2515	525-020F	VMS-3020	525-020G	VMS-4030	525-020H
VMS-2015A	525-120E	VMS-2515A	525-120F	VMS-3020A	525-120G	VMS-4030A	525-120H
VMS-2015B	525-220E	VMS-2515B	525-220F	VMS-3020B	525-220G	VMS-4030B	525-220H
VMS-2015C	525-320E	VMS-2515C	525-320F	VMS-3020C	525-320G	VMS-4030C	525-320H
VMS-2015D	525-420E	VMS-2515D	525-420F	VMS-3020D	525-420G	VMS-4030D	525-420H

Przestrzeń pomiarowa serii pomiarów widzenia VMSSystem:

Podróżemm	Model	Kod#	X Oś Przejazd mm	Oś Y Prędkość w mm	Oś Z Standardowy przejazd mm	Oś Z Maksymalny przejazd dostosowany mm
100x100x100	VMS-1010	525-020C	100	100	100	- Nie, nie.
150x100x100	VMS-1510	525-020D	150	100	100	- Nie, nie.
200x150x200	VMS-2015	525-020E	200	150	200	300
250x150x200	VMS-2515	525-020G	250	150	200	300
300x200x200	VMS-3020	525-020G	300	200	200	400
400x300x200	VMS-4030	525-020H	400	300	200	400
500x400x200	VMS-5040	525-020J	500	400	200	400
600x500x200	VMS-6050	525-020K	600	500	200	400

Wysoce precyzyjna ręczna maszyna pomiarowa widzenia maszyna pomiarowa VMM 1

Wysoce precyzyjna ręczna maszyna pomiarowa widzenia maszyna pomiarowa VMM 4

Rysunki konstrukcyjne:

Wysoce precyzyjna ręczna maszyna pomiarowa widzenia maszyna pomiarowa VMM 5
