Komora badawcza wysokości na górze stanowiska 12 kW SDH-150

1 zestaw
MOQ
Can be discussed
Cena £
Komora badawcza wysokości na górze stanowiska 12 kW SDH-150
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Kod#: 221-681
Nominalna objętość wewnętrzna: 150L
Wymiary wewnętrzne: 500*600*500 mm
Wymiary zewnętrzne: Wymiary: 1100*1700*1600 mm
Metoda chłodzenia: Chłodzony powietrzem
Zakres temperatury: -40 ℃ ~ +150 ℃
Wahania temperatury: ≤±0,5℃
Jednorodność temperatury: ≤2,0℃
Podkreślić:

Komora badawcza wysokości 12 kW

,

Komora badawcza wysokości na szczycie stanowiska

Podstawowe informacje
Miejsce pochodzenia: Dongguan, Chiny
Nazwa handlowa: SQP
Orzecznictwo: CE
Numer modelu: SDH-150L
Zapłata
Szczegóły pakowania: sklejka
Czas dostawy: body{background-color:#FFFFFF} 非法阻断154 window.onload = function () { docu
Zasady płatności: L/C, T/T
Możliwość Supply: 100 zestawów/miesiąc
opis produktu

Komora do pomiaru wysokości SDH-150

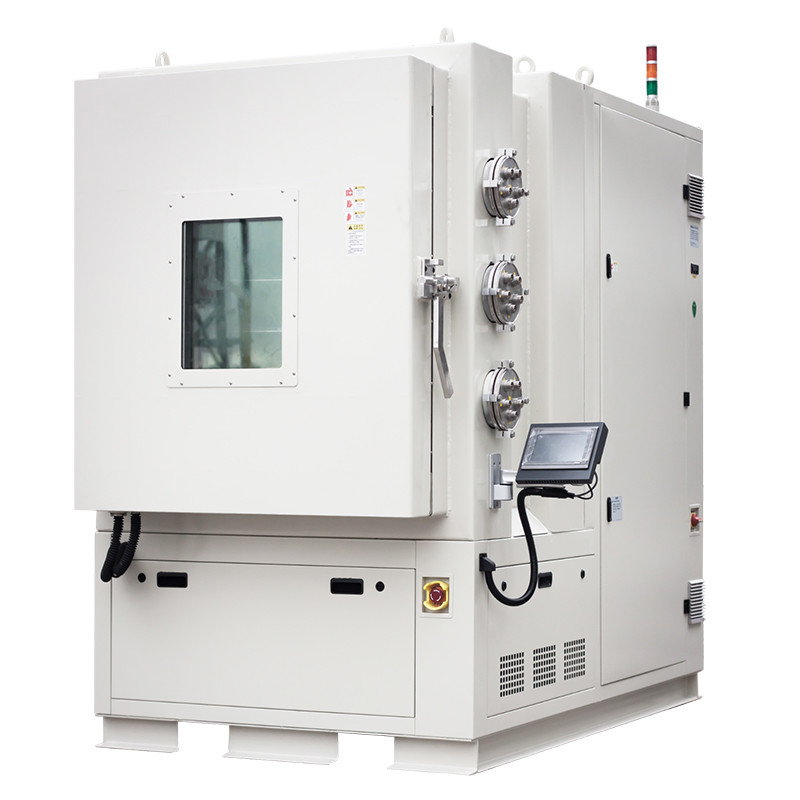

Komora badawcza wysokości na górze stanowiska 12 kW SDH-150 0Komora badawcza wysokości na górze stanowiska 12 kW SDH-150 1











Dane techniczne:





1. Towar:

Towar

Model

Komora do testów wysokościowych

SDH-150L

2. Pojemność i wymiary
Nominalna objętość wewnętrzna 150L

Wymiary wewnętrzne

Wymiary zewnętrzne

Szer. 500 x wys. 600 x gł. 500 mm

Szerokość 1100xWysokość 1700xGłębość 1600 mm

3. Wskaźnik wydajności
Warunki środowiskowe testu Gdy temperatura otoczenia wynosi 5-35 ℃, wilgotność względna wynosi ≤ 85% RH, a temperatura wody chłodzącej wynosi +25 stopni Celsjusza
Metoda chłodzenia chłodzony powietrzem
Zakres temperatur

-40℃ ~ +150℃

Zakres ciśnienia Ciśnienie atmosferyczne~40kPa
Tempo wzrostu i spadku temperatury

Szybkość wzrostu temperatury od 20 ℃ do +85 ℃ wynosi ≥ 2 ℃/min, przy średniej nieliniowości w całym procesie, gdy nie jest obciążony

Szybkość chłodzenia od 20 ℃ do -50 ℃ wynosi ≥ 1 ℃/min, przy średniej nieliniowej w całym procesie, przy braku obciążenia

Wahania temperatury ≤±0,5℃
Jednorodność temperatury ≤2,0℃
Równoważna wysokość ciśnienia atmosferycznego



Ustawianie ciśnienia Odpowiednia wysokość
101Kpa Poziom morza
75 kPa 2438 metrów
70 kPa 3048 metrów
54 kPa 5000 metrów



Odchylenie ciśnienia ≤±5% (2~40kPa); ≤±0,1kPa (≤2kPa)
Zwiększ szybkość odzyskiwania ≤10Kpa/min
Wykonywanie norm testowych

GB/T2423.1-2001 Eksperyment A: Metoda badania w niskiej temperaturze

GB/T2423.2-2001 Eksperyment B: Metoda badania w wysokiej temperaturze

GB/T2423.21-1991 Test M: Metoda badania niskiego ciśnienia

GB/T2423.25 test Z/AM: Kompleksowy test w niskiej temperaturze i niskim ciśnieniu

GB/T2423.26 Test Z/BM: Kompleksowy test wysokiej temperatury/niskiego ciśnienia

GJB150.3-1986 Metoda badania w wysokiej temperaturze

GJB150.4-1986 Metoda badania w niskiej temperaturze

GJB360A Metoda 105: Metoda badania niskiego ciśnienia

GJB150.2-86 Test niskiego ciśnienia (wysokości)

Normy wykonania projektu

GB/T10589-2008 Warunki techniczne dla komór testowych niskotemperaturowych

GB/T11158-2008 Warunki techniczne dla komór testowych wysokotemperaturowych

GB/T11159-2008 Warunki techniczne dla komór testowych niskiego ciśnienia powietrza

Normy weryfikacji

GB/T5170.2-2008 Sprzęt do badania temperatury

GB/T5170.10-1996 Sprzęt do badań w wysokiej, niskiej temperaturze i niskim ciśnieniu



4.Konfiguracja strukturalna
4.1 Skrzynka łożyska ciśnieniowego

A) Metoda łożyskowania ciśnieniowego: łożysko ciśnieniowe wewnętrzne

Dzięki zastosowaniu wysokiej jakości pogrubionej płyty ze stali nierdzewnej SUS304 wewnętrzna skrzynka ciśnieniowa ma gładką i płaską ścianę dookoła, bez zadziorów i wżerów, jest łatwa do czyszczenia, a podczas użytkowania nie gromadzi się woda

B) Materiał ściany zewnętrznej: dwustronna ocynkowana blacha stalowa, powłoka natryskowa powierzchni

C) Materiał izolacyjny skrzynki: sztywna pianka poliuretanowa z włókna szklanego (grubość powyżej 80 mm)

D) Materiał izolacyjny drzwi: włókno szklane

E) Wszystkie szczeliny są spawane bezszwowo metodą TIG (spawanie łukiem wolframowym w osłonie gazu obojętnego)

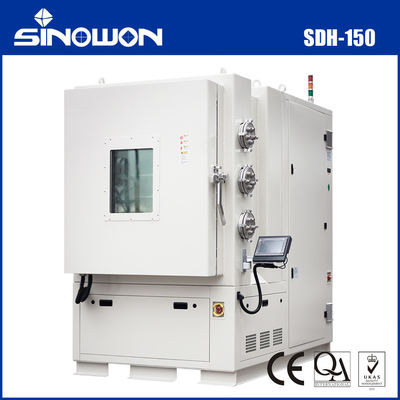

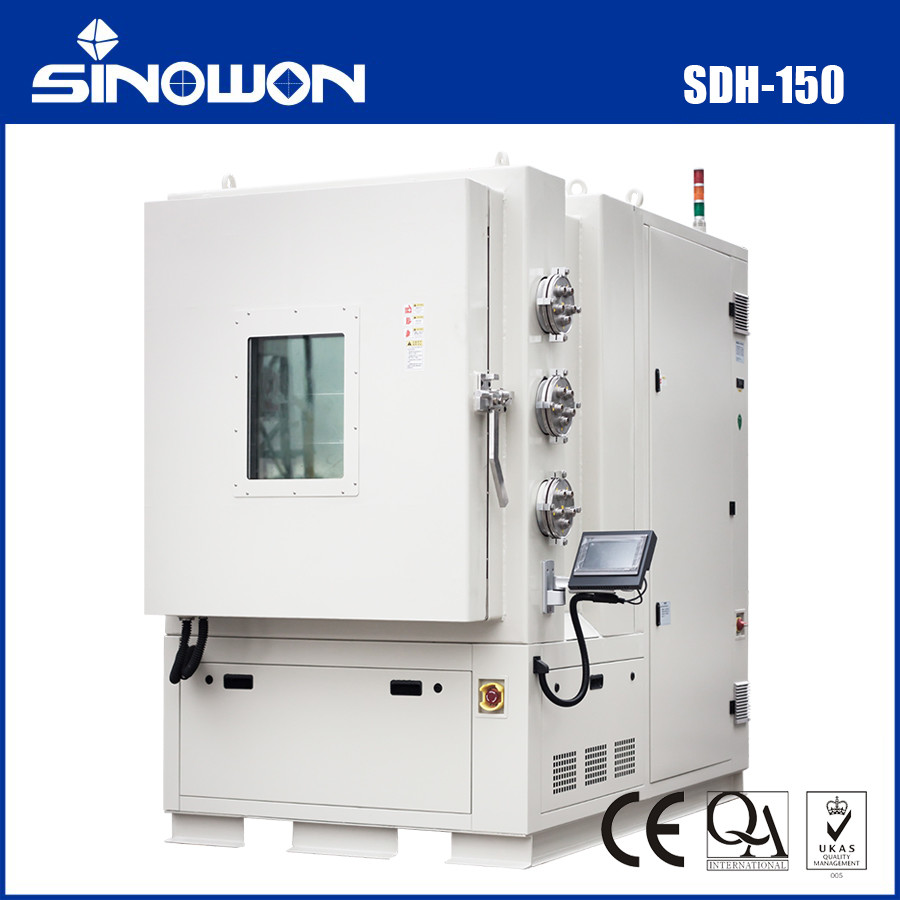

Komora badawcza wysokości na górze stanowiska 12 kW SDH-150 2

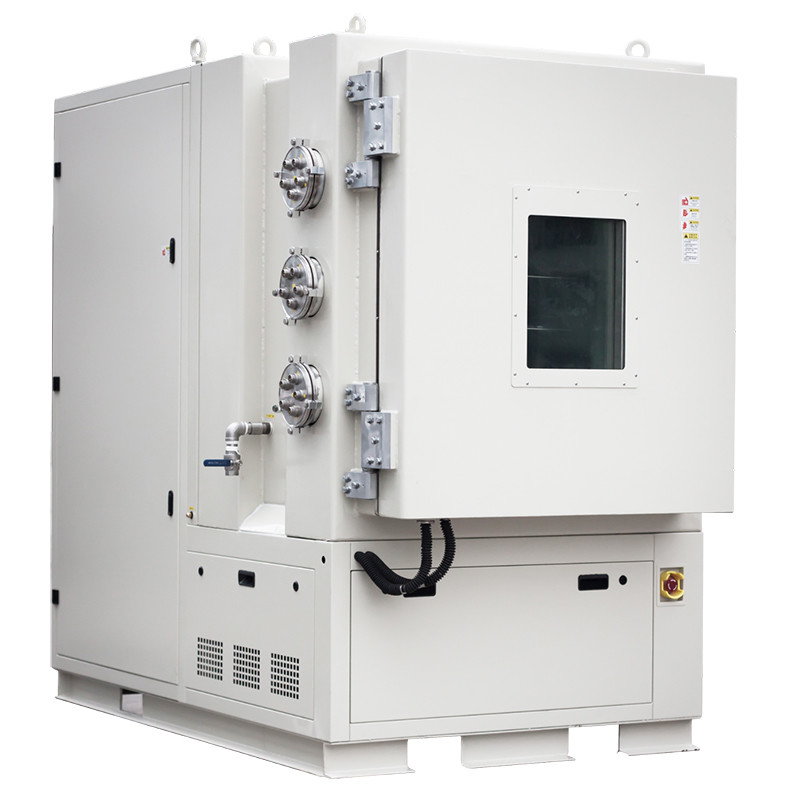

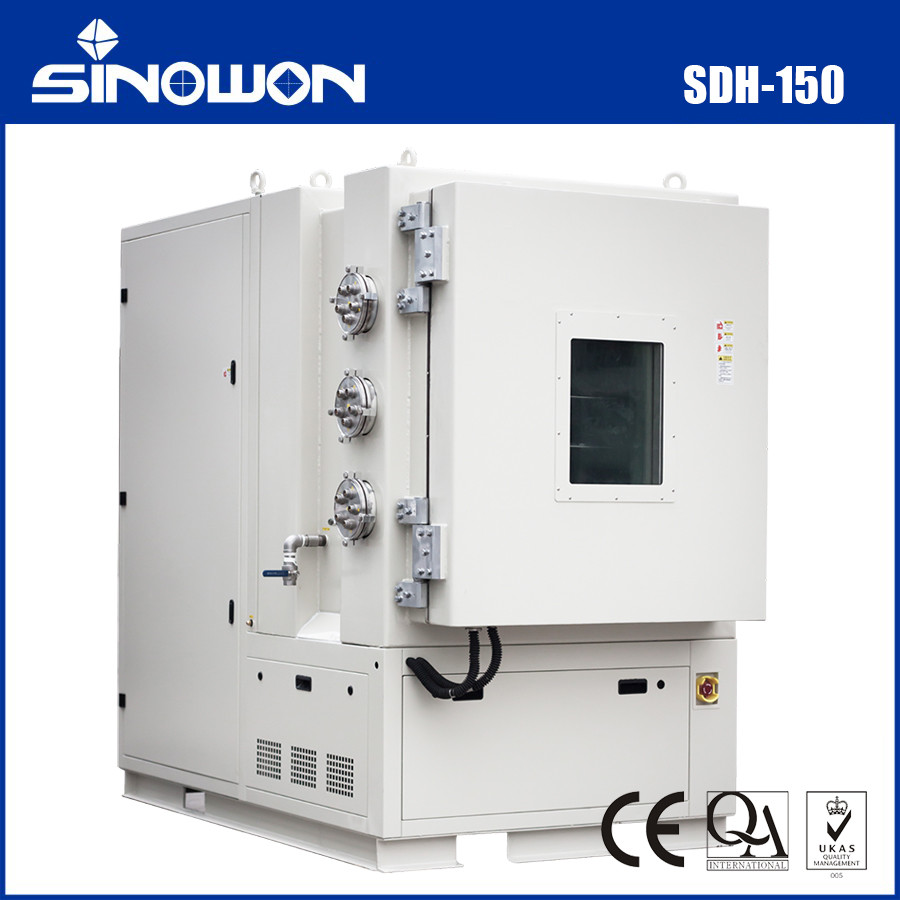

Komora badawcza wysokości na górze stanowiska 12 kW SDH-150 3

4.2 Urządzenie do wyrównywania ciśnienia

Wyposażony w ręczne, automatyczne urządzenie do redukcji ciśnienia (wzmacniania)



1) Zawór kulowy ręczny, umieszczony po prawej stronie skrzynki (prędkość wzrostu ciśnienia zależy od ręcznego otwarcia)



2) Automatyczny zawór bezpieczeństwa: wewnątrz tylnej jednostki





4.3 Weryfikacja próby ciśnieniowej 1 zewnętrzny interfejs do testowania ciśnienia (po prawej stronie skrzynki)
4.4 Drzwi i okna

Drzwi pojedyncze, panel wewnętrzny wykonany ze stali nierdzewnej, a panel zewnętrzny z blachy stalowej malowanej natryskowo.

Jedno izolowane szklane okno obserwacyjne o dużej nośności i z rozprowadzaniem ciepła zapobiegającego kondensacji na drzwiach.

Urządzenie grzewcze elektryczne do ochrony przed kondensacją w ramie drzwi


4.5 Oświetlenie Wbudowane oświetlenie LED w oknie
4.6 Urządzenia okablowania wewnętrznego i zewnętrznego Gniazdo lotnicze z uszczelnieniem próżniowym (akcesorium opcjonalne, patrz pozycja 10)
4.7 Panel sterowania

Kontroler ekranu dotykowego typu uchwyt

(bez panelu)


4.8 Metoda ruchu urządzenia To urządzenie ma stałą podstawę, do jego przenoszenia należy używać wózka widłowego.
5. System cyrkulacji powietrza
5.1 Tryb dopływu powietrza Metoda wymuszonej konwekcji, nadmuchu powietrza w górę i powrotu powietrza w dół
5.2 Urządzenie doprowadzające powietrze

Dwa zestawy wentylatorów osiowych napędzanych trójfazowymi silnikami asynchronicznymi



Dzięki zastosowaniu zewnętrznego silnika i przekładni magnetohydrodynamicznej, obracające się łopatki wentylatora są napędzane w celu mieszania powietrza i tworzenia konwekcji



A) Wszystkie silniki asynchroniczne trójfazowe aluminiowe, nie mniejsze niż 1/2HP, 370W



B) Łopatka wentylatora osiowego z aluminium: duża średnica 400 mm


5.3 Metoda uszczelniania przekładni

Transmisja płynu magnetycznego

A) Uszczelnienie magnetyczne, wysoka próżnia, szczelność na poziomie 0,1Kpa

B) Metoda chłodzenia wodnego, wyposażona w specjalną ochronę temperaturową, niezawodna i stabilna


5.4 Metoda kontroli pomiaru temperatury

Metoda regulacji temperatury równowagi cyrkulacji powietrza

1) Główna kontrola temperatury: Precyzyjna kontrola temperatury wewnątrz skrzynki, a sonda pomiaru temperatury wykorzystuje wysokiej precyzji pancerny rezystor platynowy klasy A

2) Niezależny od studia regulator temperatury zabezpieczający przed przegrzaniem: Sonda temperatury jest zainstalowana wewnątrz studia, a górny limit można ustawić. Gdy działanie zabezpieczające jest aktywowane, stycznik jest napędzany, aby odłączyć zasilanie rury grzewczej

3) Zabezpieczenie przed przegrzaniem komory grzewczej: niezależny regulator temperatury, sonda temperatury zainstalowana w komorze grzewczej, możliwość ustawienia górnego limitu,

Włącz stycznik, aby odłączyć zasilanie rury grzewczej podczas działania zabezpieczenia, aby zapobiec zatrzymaniu wentylatora w przypadku wystąpienia warunków nieprawidłowych

Długotrwałe „spalanie na sucho” rur grzewczych





6. Układ próżniowy
6.1 Metoda kontroli ciśnienia Przyjęcie metody dynamicznego wyważenia ciśnienia. Ta metoda odnosi się do kontrolowania wyjścia zaworu elektromagnetycznego próżniowego za pomocą automatycznego obliczenia wyjściowego PID w oparciu o zadany punkt ciśnienia przy ciągłej pracy układu próżniowego, regulacji ilości wlotu powietrza i ostatecznie osiągnięcia dynamicznego wyważenia
6.2 pompa próżniowa

Pompa próżniowa łopatkowa chłodzona powietrzem, jednostopniowa, podłączona bezpośrednio, z uszczelnieniem olejowym

A) Zintegrowany, wysokiej jakości filtr mgły olejowej skutecznie rozwiązuje problem wtrysku paliwa i dymu, wydłużając żywotność produktu.

B) Element uszczelniający wykonany jest z materiału z gumy fluorowej, który zapewnia odporność na korozję i rozwiązuje problem wycieku oleju.

C) Projekt wielostopniowego gazoportu mający na celu spełnienie wymagań dotyczących próżni i możliwości obróbki parą dla różnych klientów.

D) Japońskie poziome centrum obróbcze Mori Seiji. Wysoka precyzja obróbki gwarantuje wysoką niezawodność produktów.

E) Pompa i silnik są zaprojektowane jako całość, lżejsze i mniejsze


6.3 Zawór kulowy elektryczny proporcjonalny Sterowany sygnałem wyjściowym PID sterownika, proporcjonalnie regulujący rozmiar otworu ssącego i precyzyjnie kontrolujący stopień podciśnienia wewnątrz skrzynki
6.4 Główne elementy rurociągu próżniowego

Wszystkie elementy zaworu próżniowego w systemie wykonane są z wysokiej jakości krajowych produktów

A) Wszystkie rurociągi ze stali nierdzewnej

B) Standardowe zewnętrzne połączenia i akcesoria KF ze stali nierdzewnej

C) Wąż elastyczny falisty próżniowy ze stali nierdzewnej KF





6.5 Czujnik ciśnienia Importowany rdzeń krzemu dyfuzyjnego
7. Układ chłodniczy
7.1 Metoda chłodzenia Metoda chłodzenia mechaniczno-sprężarkowego (chłodzona wodą)
7.2 Technologia energooszczędna w chłodnictwie

Metoda wyrównywania temperatury: Zastosowanie technologii wyrównywania statycznego, a mianowicie metody wyrównywania „procesu chłodzenia bez ogrzewania” i „procesu ogrzewania bez chłodzenia”, różni się od tradycyjnej technologii wyrównywania dynamicznego „zimnej i gorącej dynamicznej równowagi” chłodzenia dużej mocy w stosunku do ogrzewania dużej mocy

Technika, czyli kiedy należy włączyć sprężarkę (sterownik centralny automatycznie ustala, czy włączyć sprężarkę na podstawie warunków pracy)

Sterownik centralny reguluje przepływ czynnika chłodniczego w zależności od różnych punktów temperatury, aby kontrolować wydajność chłodzenia, zapewniając, że sprzęt cały czas pracuje przy stosunkowo niskim zużyciu energii.

Metoda wyrównywania temperatury: Zastosowanie technologii wyrównywania statycznego, a mianowicie metody wyrównywania „procesu chłodzenia bez ogrzewania” i „procesu ogrzewania bez chłodzenia”, różni się od tradycyjnej technologii wyrównywania dynamicznego „zimnej i gorącej dynamicznej równowagi” chłodzenia dużej mocy w stosunku do ogrzewania dużej mocy

Technika, czyli kiedy należy włączyć sprężarkę (sterownik centralny automatycznie ustala, czy włączyć sprężarkę na podstawie warunków pracy)

Sterownik centralny reguluje przepływ czynnika chłodniczego w zależności od różnych punktów temperatury, aby kontrolować wydajność chłodzenia, zapewniając, że sprzęt cały czas pracuje przy stosunkowo niskim zużyciu energii.


7.3 Sprężarka chłodnicza Dwie sprężarki uszczelniające Tecumseh
7.4 Parownik Wymiennik ciepła z żebrami z miedzi i aluminium pokrytymi warstwą hydrofilową
7.5 Kondensator Wymiennik ciepła rurowo-płaszczowy chłodzony wodą
7.6 Urządzenie dławiące Zawór rozprężny regulowany impulsowo
7.7 Czynnik chłodniczy R404A/R23 (wskaźnik zubożenia warstwy ozonowej wynosi 0)
7.8 Technologia spawania Zastosowanie wysokiej jakości rur miedzianych beztlenowych, spawanie wypełnione azotem oraz procesy wysokiego ciśnienia i zapobiegania wyciekom w celu zapewnienia jakości spawania
8.Kontroler
8.1 Skład kontrolera Wysokiej precyzji rezystancyjny ekran dotykowy + moduł kontroli temperatury Q1-TESR
8.2 Wyświetlacz 7-calowy kolorowy wyświetlacz TFT LCD (rozdzielczość 800 * 480)
8.3 Wejście 2 zestawy wejść, obsługujące sondę PT100 i przetwornik ciśnienia
8.4 Rozdzielczość Temperatura 0,1 ℃; Ciśnienie 0,1 KPA
8.5 Pojemność 50 zestawów programów * 50 segmentów (każdy można zapętlić 999 razy), liczba segmentów wymaganych dla każdego zestawu programów może być dowolnie podzielona, ​​a każdy zestaw programów może być swobodnie łączony ze sobą (do 20 kroków połączenia)
8.6 Tryb pracy Stała wartość/tryb działania programu
8.7 Wyjście PID+SSR/SCR automatyczne dwukierunkowe wyjście synchroniczne do przodu i do tyłu
8.8 Funkcja oprogramowania

1 zestaw oprogramowania sterującego do programowania systemu, którego główne funkcje są następujące:

1. Krzywa temperatury i wilgotności:

Rejestracja bez papieru: Pamięć kontrolera wyposażona jest we wbudowany program rejestrujący, który umożliwia przechowywanie danych przez 24 godziny i pracę przez 300 dni

Możliwość automatycznego generowania plików krzywych temperatury i wilgotności oraz konwertowania ich do tabel XLS;

2. Doskonały interfejs:



Zewnętrzny port USB: można go podłączyć bezpośrednio do drukarki, co umożliwia drukowanie lokalnych danych online,



Eksportowanie krzywych historycznych i innych danych jest proste i odbywa się za pośrednictwem portu USB oraz pamięci flash USB.



Zewnętrzny standardowy interfejs sieciowy LAN: Bez potrzeby konfiguracji dedykowanego serwera, można go łatwo podłączyć do lokalnej sieci komputerowej firmy. Maksymalnie 16 urządzeń można podłączyć i monitorować, co czyni to wygodnym i szybkim.

Wyposażony w standardowe interfejsy komunikacyjne RS-485 lub RS232, może być kontrolowany i zarządzany online za pomocą komputerów Wyposażony we wszystkie chińskie oprogramowanie komputera górnego i zapewniający protokoły komunikacyjne Program akwizycji komputera górnego jest napisany przez użytkownika i obejmuje protokoły dotyczące sygnałów temperatury otwarcia, różnych sygnałów alarmowych i zabezpieczających oraz sygnałów stanu błędu/wyłączenia skrzynki testowej, w celu przesyłania temperatury skrzynki temperaturowej w czasie rzeczywistym do systemu monitorowania komputera górnego. Jednocześnie zapewniony jest węzeł cyfrowy błędu systemu i alarmu nieprawidłowego. System monitorowania komputera górnego musi zbierać sygnały błędu/wyłączenia skrzynki testowej, aby uzyskać synchroniczne wyłączanie zasilania między próbką a skrzynką temperatury i wilgotności za pośrednictwem głównego kontrolera

3. Monitorowanie w czasie rzeczywistym umożliwia: jednoczesne monitorowanie stanu działania od 1 do 16 kontrolerów, np. monitorowanie danych kontrolerów w czasie rzeczywistym, stanu punktów sygnałowych, rzeczywistego stanu wyjść itp.

Obsługa zdalnej (zewnętrznej) diagnostyki usterek:

Technicy mogą opuszczać porty przez sieć przy pomocy klientów, otwierać przeglądarkę IE, wprowadzać adres IP kontrolera i przechodzić do interfejsu logowania, aby wybierać operacje lub monitorowanie w celu diagnostyki

4. Kontrola czasu

Dwa zestawy interfejsów sterujących wyjściem czasowym, sparowane z 10-czasowymi trybami sterowania, mogą zapewnić wyjście sygnału przełączającego zgodnie z ustawieniami programu. Należy pamiętać, że jest to tylko sygnał sterujący, a zasilacz testowy wewnątrz skrzynki musi być oddzielnie podłączony i wyposażony w dedykowany system zasilania.

5. Wyświetlacz błędów

16 zestawów wyjść alarmowych usterek z przyjaznymi dla użytkownika monitami w języku chińskim i angielskim dotyczącymi przyczyny usterki i metod rozwiązywania problemów


9.Inne układy obwodowe

9.1 Wskaźnik stanu urządzenia

Standardowe światła trójkolorowe
9.2 Ogrzewanie

Grzejnik żebrowany ze stopu niklu i chromu

Tryb sterowania grzałką: bezstykowa modulacja szerokości impulsu o równym cyklu, SSR (przekaźnik półprzewodnikowy)


9.3 Szafa rozdzielcza zasilania

Niezależna, uszczelniona szafka elektryczna, skutecznie pyłoszczelna, wydłuża żywotność urządzeń elektrycznych

Stopień ochrony IP54


10. Akcesorium
10.1 standardowa konfiguracja

1. Typ stojaka na próbki 2

2. Przewód zasilający 5 metrów

3. Podaj typ światła trójkolorowego 1

10.2 Opcjonalnie

1. Stojak na próbki (można dodać)

2. Przykładowe okablowanie gniazda lotniczego (opcjonalnie)

10.3 Dokumenty wysyłkowe i akceptacyjne

1. Instrukcja obsługi i konserwacji

2. Certyfikat zgodności

3. Rysunki dotyczące sprzętu (schematy obwodów itp.)



4. Oprogramowanie komputerowe systemu sterowania

5. Sprzęt ten został sprawdzony przez nasze centrum kontroli jakości przed opuszczeniem fabryki, a raport z kontroli został wydany z okresem ważności jednego roku.

11. Warunki działania
11.1 Warunki otoczenia

1. Temperatura otoczenia: 5 ℃ -35 ℃;

2. Wilgotność względna: nie więcej niż 85% RH

3. Ciśnienie atmosferyczne: 80kPa~106kPa

4. Płaskie i wolne od wibracji podłoże;

5. Wybieraj miejsca dobrze wentylowane, bez bezpośredniego światła słonecznego lub innych źródeł ciepła;

6. Brak silnego przepływu powietrza wokół: Gdy zachodzi potrzeba wymuszenia przepływu otaczającego powietrza, strumień powietrza nie powinien wiać bezpośrednio na skrzynkę;

7. W pobliżu nie ma silnego pola elektromagnetycznego;

8. W otoczeniu nie ma dużego stężenia pyłu ani substancji żrących

12. Zasilanie i chłodzenie wodne
12.1 Specyfikacja zasilania: typ 5-żyłowy

1. Podłącz zasilanie do prądu trójfazowego 380 V AC (± 10%) + przewód neutralny + przewód ochronny uziemiający o rezystancji uziemienia ≤ 4 Ω;

2. Częstotliwość zasilania: 50 ± 0,5 Hz

3. Wyłącznik zasilania: 3P 40 A (wyłącznik automatyczny w obudowie formowanej)

12.2 Moc

Moc:12kW

Maksymalny prąd roboczy:15 lat

12.3 Układ chłodzenia wodnego

1. Zaleca się wybór chłodni kominowej: 15 RT

2. Rozmiar rury wodnej: 1 cal, długość układania mniejsza niż 100 metrów.

3. Ciśnienie wody: 0,1 MPa~0,3 MPa

4. Objętość wody krążącej: około 130 litrów na minutę

5. Projekt rurociągu i instalacji wieży ciśnień należy wycenić osobno, a kupujący musi dostarczyć odpowiednie informacje o miejscu budowy.

12.4 Masa sprzętu Około 1500 kg
13. Obsługa posprzedażowa
13.1 Kryteria akceptacji

Zaprojektowano i wyprodukowano zgodnie z normami krajowymi GB/T10586-2006 i GB/T10592-1989.

*Normy kalibracji są zgodne z normami GB/T5170.2-2008 i GB/T5170.5-2008

Przypomnienie: Jednorodność temperatury w normie GB/T5170.5-2008 odnosi się do stanu bez obciążenia
