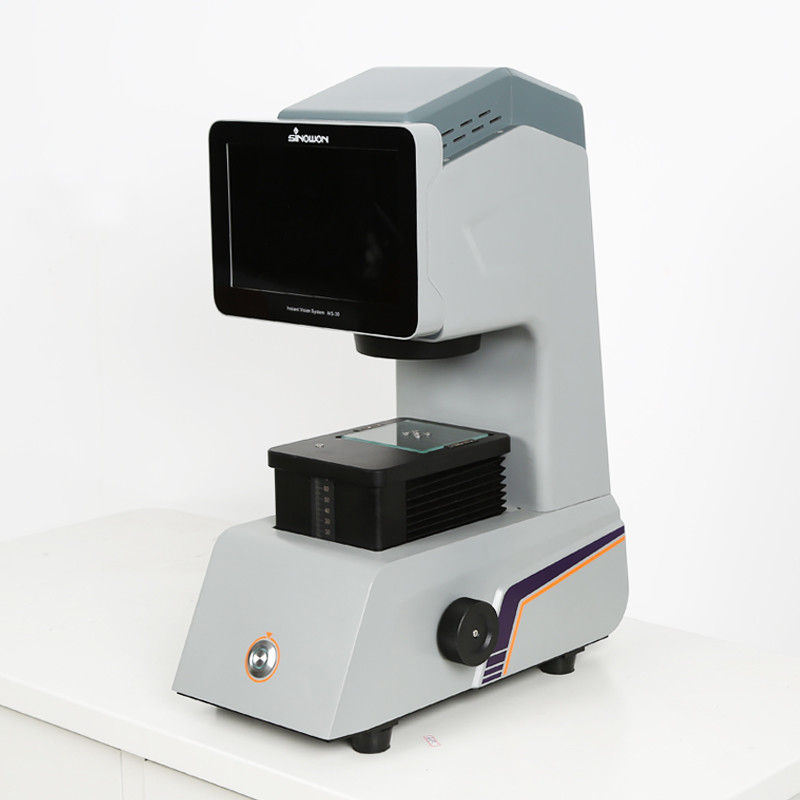

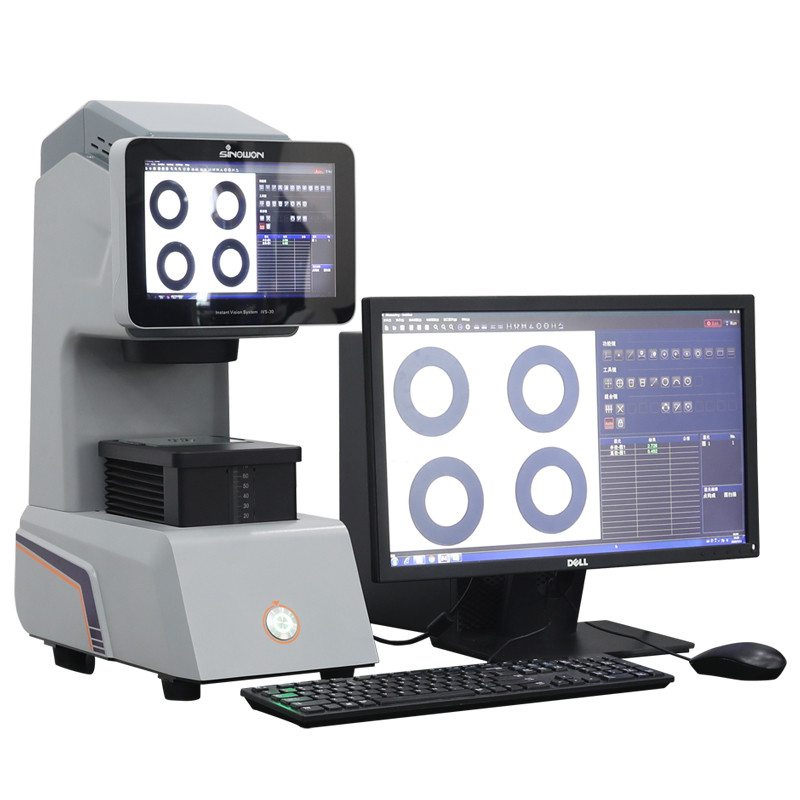

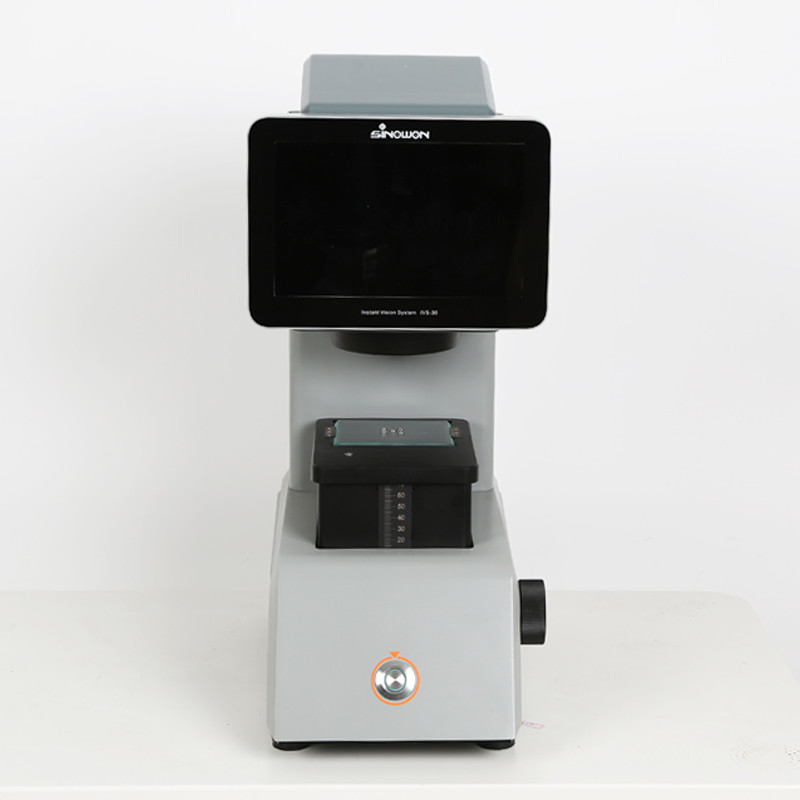

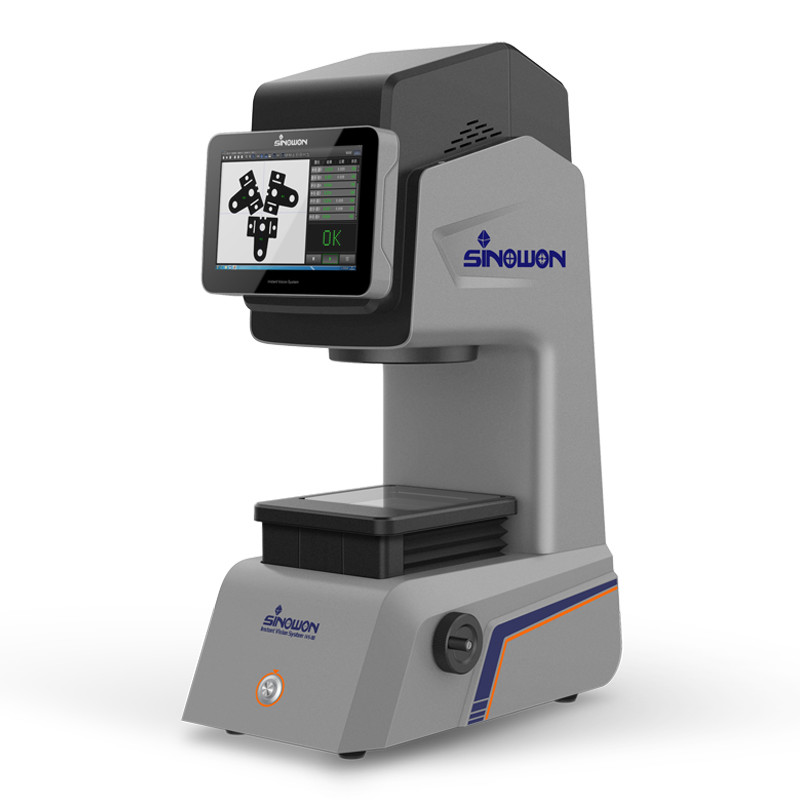

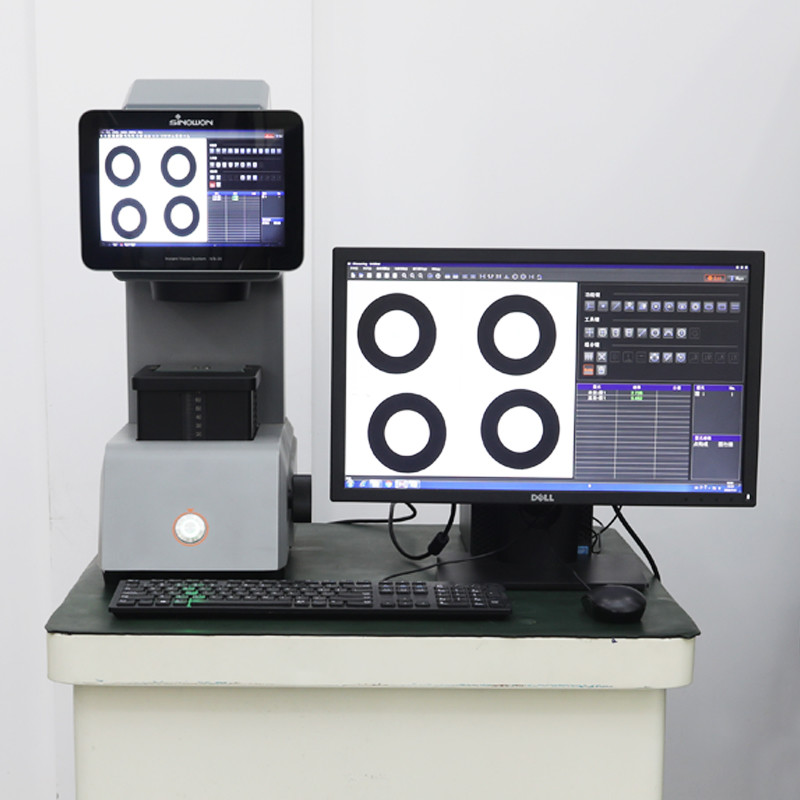

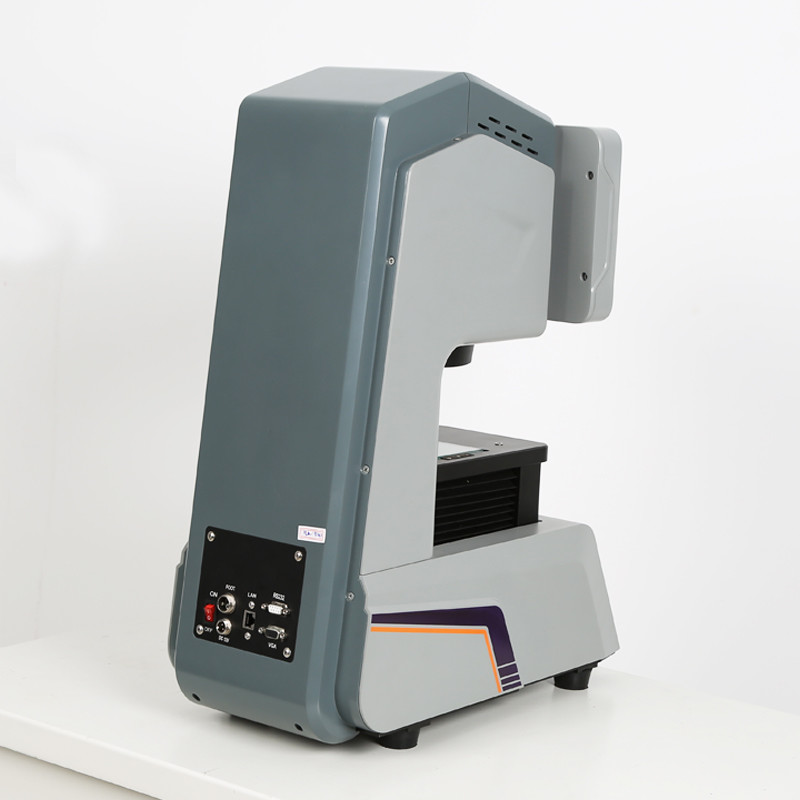

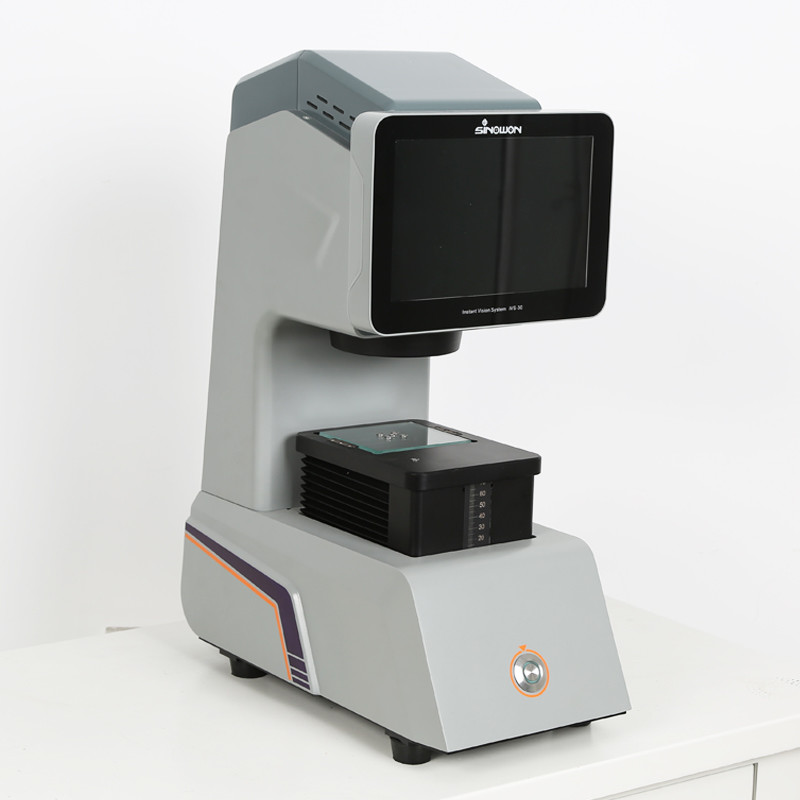

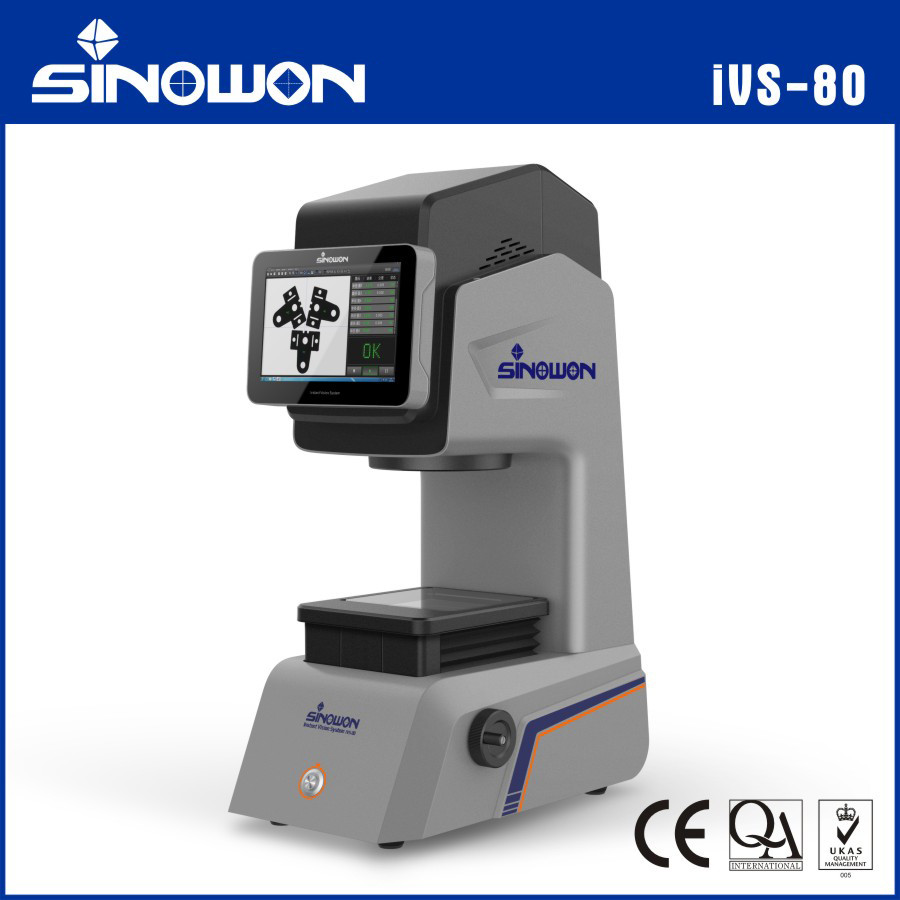

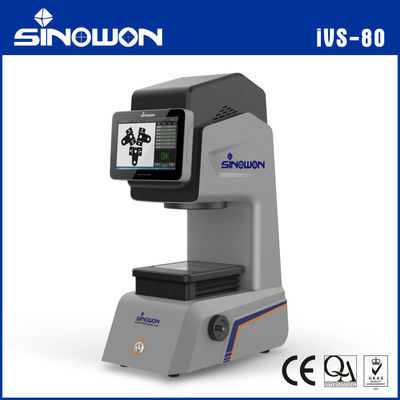

System Wizyjny do Pomiarów Natychmiastowych IVS-80

1. Zastosowanie produktu:

Jest szeroko stosowany w szybkich pomiarach seryjnych precyzyjnych śrub, precyzyjnych sprężyn, kół zębatych, obudów telefonów komórkowych, szkieł do telefonów komórkowych, precyzyjnych części metalowych i innych części o małych rozmiarach.

2. Charakterystyka produktuc:

Wysoka dokładność i doskonała powtarzalność

• Wysoka głębia ostrości, obiektyw podwójnie telecentryczny o niskich zniekształceniach, brak potrzeby ponownego ustawiania ostrości.

• Oprogramowanie przetwarza obraz za pomocą detekcji krawędzi subpikselowych i automatycznego usuwania zadziorów i wartości odstających oraz metody najmniejszych kwadratów w celu zapewnienia dokładności.

Przyjazna obsługa

• Automatyczna lokalizacja i korekcja orientacji, automatyczne wykrywanie i pomiar na podstawie zarejestrowanego kształtu próbki, pomiar jednym kliknięciem przycisku.

Wydajny pomiar seryjny

• Automatyczne identyfikowanie wielu części, elementów testowych, a następnie przeprowadzanie automatycznego pomiaru, spełniające wymagania dotyczące pomiarów seryjnych.

• Cały obraz, brak potrzeby przesuwania stołu roboczego, zarówno wysoka wydajność, jak i wysoka dokładność.

• Poprawa wydajności, oszczędność kosztów pracy, eliminacja błędów operatora.

Kontrola jakości i statystyczna kontrola procesów (SPC)

• Automatyczne zapamiętywanie i wyprowadzanie wartości pomiarowych oraz upraszczanie danych testowych.

2.1 Perfekcyjna dokładność

Odzyskiwanie oryginalnego wymiaru z dużą dokładnością

• Podwójny obiektyw telecentryczny i duża głębia ostrości, pozwalają na różnicę wysokości w próbce, przekroju ze skosem lub krzywizną i innych trudnych elementach pomiarowych. Niskie zniekształcenia bez konieczności martwienia się o umieszczenie próbki i rozmyte ustawienie ostrości oraz odzyskiwanie oryginalnego wymiaru z dużą dokładnością.

• Obiektyw o niskich zniekształceniach, wyraźny obraz krawędzi, brak zniekształceń, eliminacja błędów pomiarowych.

• Oprogramowanie z subpikselami (Sub Pixel), algorytmem regresji metodą najmniejszych kwadratów i wysoką kompensacją wideo w celu zapewnienia dokładności.

2.2 Wydajny pomiar seryjny

• Wystarczy 2~5 sekund, aby zmierzyć kilkadziesiąt pozycji, 99 pomiarów można przeprowadzić jednocześnie w zakresie pomiarowym, co znacznie skraca czas pomiaru i poprawia jego wydajność.

2.2.1 Umieszczanie przedmiotu obrabianego — brak wymagań dotyczących lokalizacji i mocowania, w dowolnym miejscu w efektywnym zakresie obiektywu.

2.2.2 Pozycjonowanie przedmiotu obrabianego — automatyczna lokalizacja i korekcja orientacji, automatyczne wykrywanie i pomiar na podstawie zarejestrowanego kształtu próbki.

2.2.3 Ustawianie ostrości przedmiotu obrabianego — podwójny obiektyw telecentryczny, duża odległość robocza, dopuszczalna różnica wysokości;

2.2.4 Pomiar przedmiotu obrabianego — cały obraz skraca czas importu programu, przesuwania stołu roboczego i obiektywu.

2.2.5 Pomiar seryjny — oprogramowanie służy do automatycznego zapisywania kształtu próbki, automatycznego pozycjonowania, wykrywania kierunku, punktu początkowego współrzędnych dla powtarzalnych pomiarów.

• Wystarczy kilka sekund, aby zmierzyć kilkadziesiąt pozycji, 99 pomiarów można przeprowadzić jednocześnie w zakresie pomiarowym.

• Jednoczesny pomiar można przeprowadzić na wielu identycznych próbkach w perspektywie.

2.3CałyPobraz

Brak potrzeby przesuwania stołu roboczego, wydajność i wysoka dokładność

2.3.1. Tradycyjne przyrządy pomiarowe mają wąskie pole widzenia, mogą testować tylko jedną pozycję na raz i wymagają przesunięcia stołu roboczego i pozycjonowania próbki przed pomiarem.

2.3.2 Tradycyjne przyrządy pomiarowe powtarzalne kroki i bardziej czasochłonne i złożone w obsłudze.

2.3.3 Tradycyjne przyrządy pomiarowe muszą uwzględniać dokładność wspierającego sprzętu, takiego jak skale liniowe, dokładność montażu stołu roboczego itp.

Może obrazować całość w maksymalnym zakresie pola pomiarowego, pomiar wielu rozmiarów można wykonać jednocześnie, znacznie poprawiając wydajność, oszczędzając czas i koszty produkcji. Jednocześnie spełnia pomysł klientów „bez mozaiki, cały obraz”.

2.4 Przyjazna obsługa, niskie koszty.

Wysoka wydajność, oszczędność kosztów pracy, eliminacja błędów operatora.

2.4.1 Brak mocowania, lokalizacji, korekcji, ustawiania ostrości, oświetlenia, wymagań dotyczących kontroli działania, automatyczny pomiar w maksymalnym zakresie pola pomiarowego, znacznie poprawiający wydajność.

2.4.2 Każdy może obsługiwać, ogólni pracownicy mogą spełnić wymagania, wysoka wydajność, oszczędność kosztów pracy.

2.5 Skutecznie eliminuj błędy operatora

Unikaj obsługiwanej metody, umieszczania próbki, sekwencji pomiaru, skutecznie eliminuj błędy operatora.

2.6Proste zastosowanie

2.6.1 Automatycznie rejestruje i wyprowadza zmierzone wartości do dokumentów WORD, EXCEL, TXT oraz statystyk i analiz SPC, co ułatwia zastosowanie danych testowych.

2.6.2 Może ustawiać tolerancje, gdy pomiar przekracza tolerancję, ma automatyczny alarm i automatycznie statystyki i analizy SPC oraz wyprowadza raporty.

2.7Obsługa inżynierii odwrotnej:

Zaimportowane pliki DXF przez oprogramowanie mogą być mierzone, wykres i dane mogą być również eksportowane z oprogramowania dla plików DXF do innych zastosowań.
