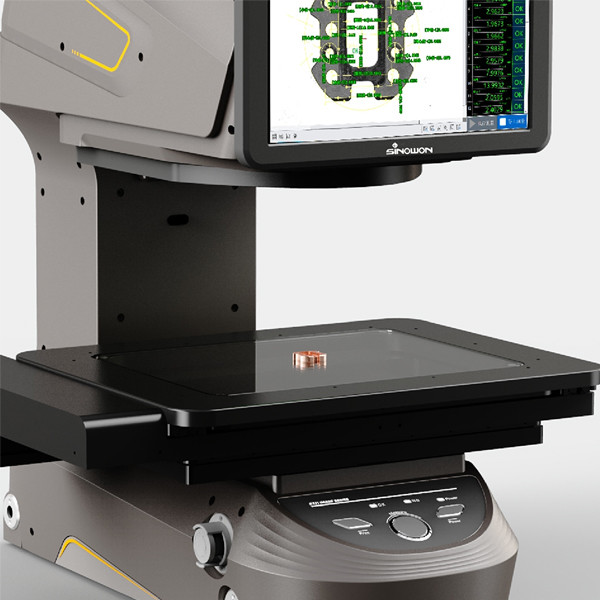

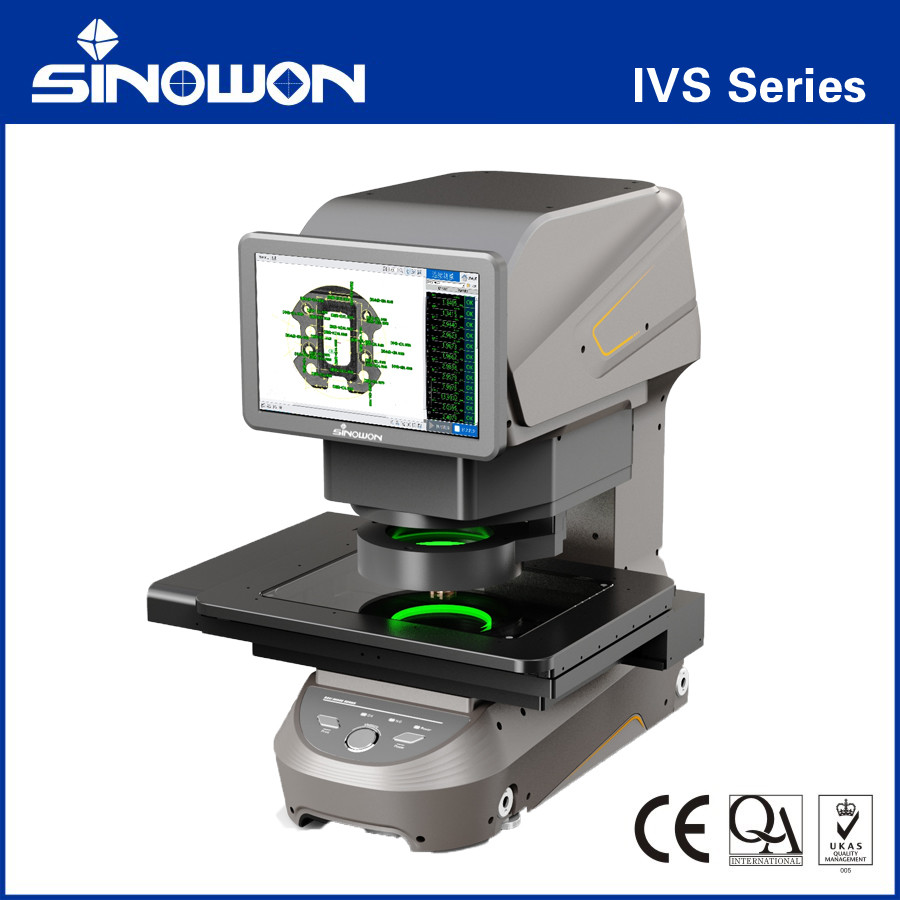

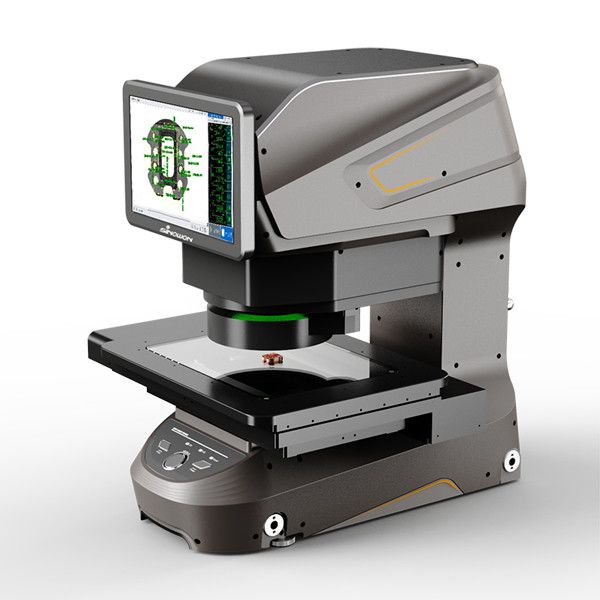

System wizji natychmiastowej serii IVS-202
Charakterystyka produktuc:
System natychmiastowego pomiaru na stanowisku
● Stół jest kompaktowy i łatwy w obsłudze.
● Pomiar za pomocą jednego przycisku, można również dopasować do sygnału IO w celu uzyskania automatycznego pomiaru.
● Raport można automatycznie przesłać do systemu zarządzania danymi.
Wysoka precyzja pomiaru w świetle powierzchni
● Wyposażony w telecentryczne soczewki podwójnego powiększania i dwie kamery 20MP, automatyczne wielowinklowe światło powierzchniowe i opcjonalne światło powierzchniowe koaksyjne.
● Dzięki niezależnemu potężnemu algorytmowi obliczania krawędzi AI, może łatwo wykonywać precyzyjne wyszukiwanie krawędzi na powierzchni i filtrować nieprawidłowe obszary pod kątem bałaganu granicznego.
● Powtarzalność pomiarów światła powierzchniowego może również osiągnąć podobny poziom jak światło dolne.
Szybkie pomiary i prosta obsługa
● Można zmierzyć 100 wymiarów w ciągu jednej sekundy, znacznie skracając czas pomiaru.
● Interfejs obsługi oprogramowania jest prosty i łatwy do zrozumienia, a program pomiarowy i ustawienia parametrów można łatwo zapisać.
● Dzięki automatycznemu skupianiu, automatycznemu pozycjonowaniu i automatycznej funkcji pomiaru każdy użytkownik może uzyskać stabilne wyniki pomiarowe.
Wygodne|Jeden przycisk do pomiaru
Mocna kombinacja sprzętu|Wysoka precyzja pomiaru
Wyposażony w telecentryczne soczewki podwójnego powiększania i dwie kamery o pojemności 20 MP, automatyczne światło powierzchniowe wielokątne i opcjonalne światło powierzchniowe skoaksialne.,Może łatwo wykonywać precyzyjne wyszukiwanie krawędzi na powierzchni i filtrować nieprawidłowe obszary pod kątem bałaganu granicznego.Powtarzalność pomiarów światła powierzchniowego może również osiągnąć poziom podobny do poziomu światła dolnego.
Łatwo.|Szybkie pomiary i prosta obsługa
System może zmierzyć 100 wymiarów w ciągu jednej sekundy, znacznie skracając czas pomiaru.i program pomiarowy i ustawienie parametrów można łatwo zapisaćDzięki automatycznemu skupianiu, automatycznemu pozycjonowaniu i automatycznej funkcji pomiaru każdy może uzyskać stabilne wyniki pomiarowe.
Specyfikacje:
| Model |
IVS-100D |
IVS-202D |
IVS-302D |
| Kod# |
500-011 |
500-021 |
500-031 |
| Zakres pomiarowy |
X |
φ100 |
200 mm |
300 mm |
| Y |
200 mm |
200 mm |
| Z |
75 mm |
75 mm |
75 mm |
| Poziom wzrostu |
Tryb wysokiej precyzji |
26 mm x 18 mm |
|
Tryb szerokiego pola
|
φ100 mm |
| Powtarzalność |
Tryb wysokiej precyzji |
± 1,5 μm |
| Tryb szerokiego pola |
± 3 μm |
| Minimalna jednostka |
00,1 μm |
| Dokładność |
Wysoka precyzja |
Bez zobowiązań |
± 1,5 μm |
| Z wiązaniem |
|
±3+L/150μm |
±3+L/150μm |
| Wielkie pole |
Bez zobowiązań |
± 3 μm |
| Z wiązaniem |
|
±5+L/150μm |
±5+L/150μm |
| Waga |
33 kg |
45 kg |
50 kg |
| System optyczny |
Kamera |
" 20MP BW Camera * 2 |
| Lensy |
Podwójne powiększanie telecentryczne |
| Światło powierzchni |
Światło z dwoma pierścieniami |
| Światło dolne |
Zielone równoległe światło dolne |
| Pojemność |
5 kg |
| Oprogramowanie pomiarowe |
Oprogramowanie GD&T |
| Zasilanie |
220V±10%,50Hz |
| Środowisko pracy |
Temperatura: 20±3°C, wilgotność: 30-80%, wibracja: <0,002g,15HZ |
| Wymiar (L*W*H) mm |
600*300*650 mm |
600*410*650 mm |
600*510*650 mm |
