Wysokiej precyzji półautomatyczny system pomiaru wideo maszyna do pomiaru wzroku z autofokusem

1 zestaw

MOQ

Can be discussed

Cena £

Wysokiej precyzji półautomatyczny system pomiaru wideo maszyna do pomiaru wzroku z autofokusem

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Kod#: 525-320H

Stół warsztatowy z marmuru: (605*450) mm

Szklany stół warsztatowy: (456*348) mm

Przejazd w osi X/Y: (400*300) mm

Przejazd osi Z: 200mm

Skale liniowe X/Y: Rozdzielczość: 0,5um

Dokładność pomiaru: Oś XY: ≤3,0+L/200(um)

Dokładność powtarzania: 2um

Oprogramowanie pomiarowe: iPomiar

Wymiar: (400*300) mm

Waga netto: 283 KG

Podkreślić:

Wysokiej precyzji półautomatyczny system pomiaru wideo

,

Półautomatyczny system pomiaru wideo CE

,

Wysokiej precyzji maszyna do pomiaru wzroku z automatycznym skupieniem

Podstawowe informacje

Miejsce pochodzenia: Jiangmen, Chiny

Nazwa handlowa: Hoyamo

Orzecznictwo: CE/ ROHS

Numer modelu: VMS-4030C

Zapłata

Szczegóły pakowania: sklejka

Czas dostawy: 30 dni roboczych

Zasady płatności: L/C, T/T

Możliwość Supply: 100 zestawów/miesiąc

Galeria

Wysokiej precyzji półautomatyczny system pomiaru wideo maszyna do pomiaru wzroku z autofokusem

opis produktu

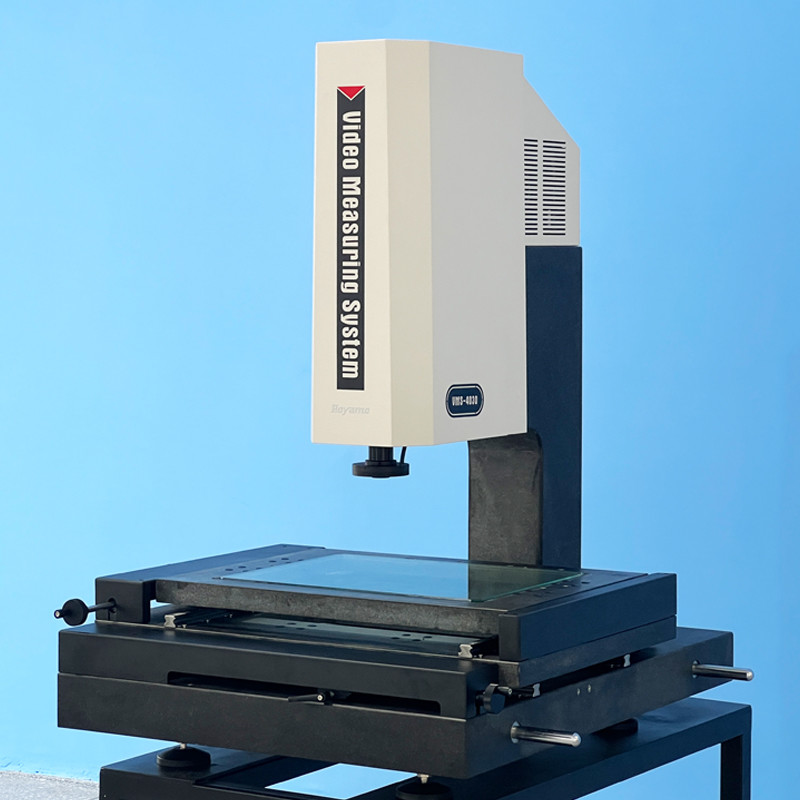

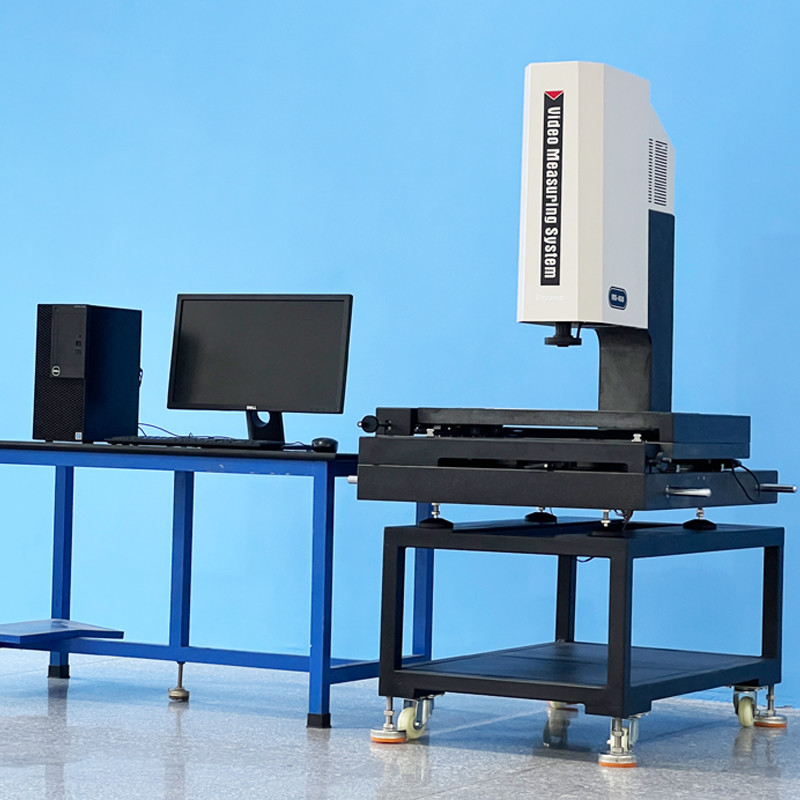

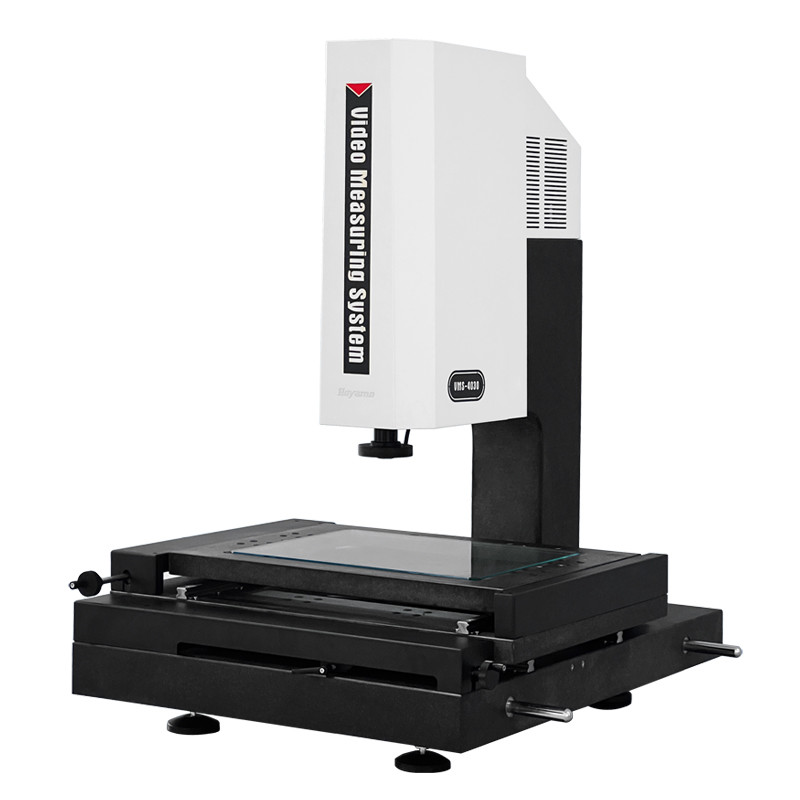

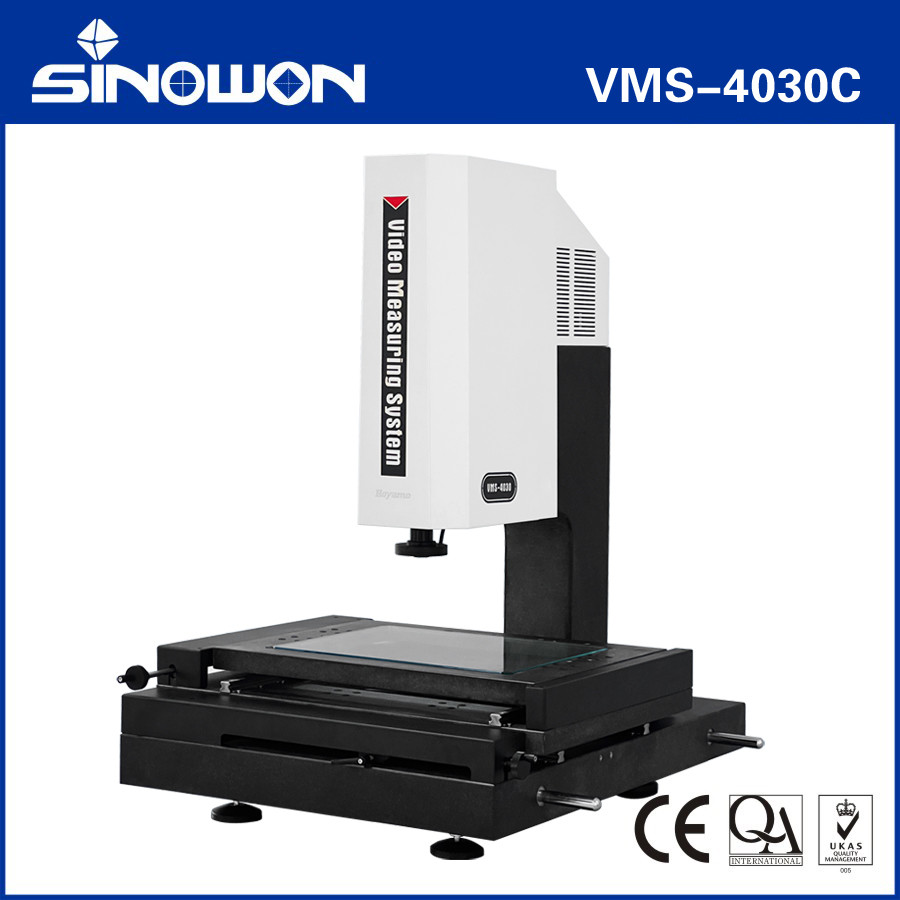

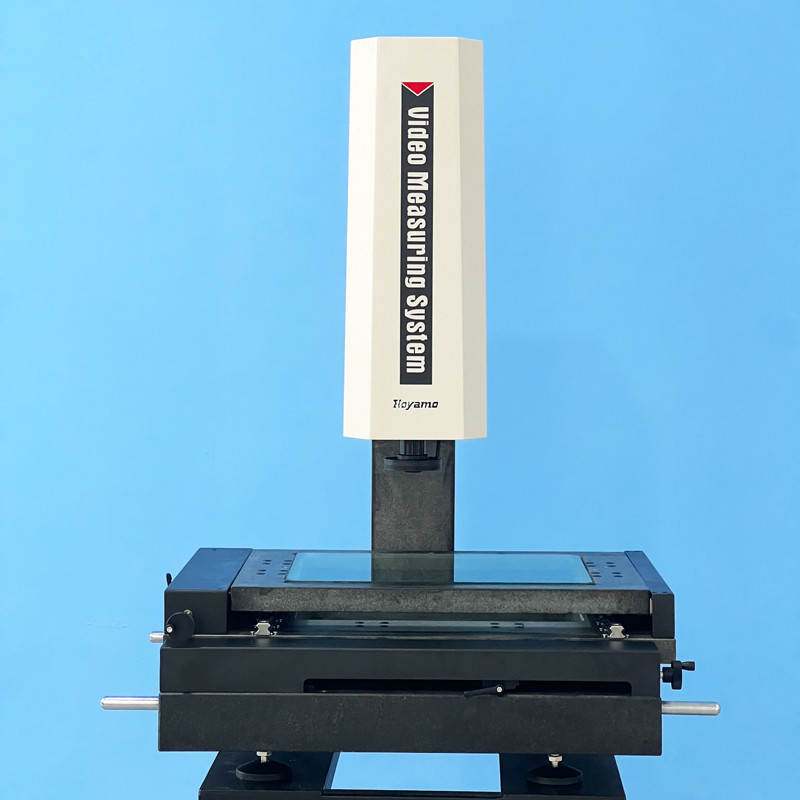

Półautomatyczne System pomiarowy wideo VMS-4030C

Wysokiej precyzji półautomatyczny system pomiaru wideo maszyna do pomiaru wzroku z autofokusem 0

Charakterystyka produktu:

● Przyjąć granitowy kamień podstawy i kolumny, aby zapewnić stabilność i precyzję maszyny;

● Przyjąć bezzębną polerowaną prętkę i szybko poruszające się urządzenie zamykające, aby zapewnić, że błąd zwrotu stołu wynosi 2um;

● Przyjąć wysokoprecyzyjną linijkę optyczną i precyzyjną tablicę roboczą, aby zapewnić dokładność maszyny w zakresie ≤3,0+L/200um;

● Przyjąć soczewkę zoomową i cyfrową kamerę kolorową o wysokiej rozdzielczości, aby zapewnić jasną jakość obrazu bez zniekształceń;

● Wykorzystując sterowane przez program 4-pierścieniowe ośmiorzędne oświetlenie LED na zimno i oświetlenie równoległe Contour LED oraz wbudowany inteligentny moduł regulacji światła,Obszar jasności światła w 4-pierścieniu 8-obszarze może być swobodnie kontrolowany;

● oprogramowanie do pomiaru iMeasuring Vision poprawia kontrolę jakości na nowy poziom;

● Do modernizacji maszyny do maszyny pomiarowej trójwymiarowej można zastosować opcjonalną sondę kontaktową i oprogramowanie pomiarowe trójwymiarowe.

● Można go ulepszyć, aby zainstalować moduł funkcji autofokusu w celu osiągnięcia dokładnego półautomatycznego pomiaru.

Specyfikacje techniczne:

Towar	Ręczne systemy pomiarowe wideo VMS
Model	VMS-4030
Marmurowy stolik roboczy	(605*450) mm
Szklany stolik roboczy	(456*348) mm
Oś X/Y Podróż	(400*300) mm
Podróż oś Z	Wysoce precyzyjne przewodnictwo liniowe, skuteczne przemieszczanie 200 mm
Rozdzielczość X/Y/Z aixs	00,5 mm
Podstawy i podnośniki	Granit o wysokiej precyzji
Dokładność pomiaru*	Oś XY: ≤3,0+L/200 ((um);Zais:≤5+L/200 ((um)
Dokładność	2um
System oświetlenia ((Przystosowanie oprogramowania)	Powierzchnia 4 pierścienie i 8 stref nieskończenie regulowane LED chłodne oświetlenie
	Konturowe oświetlenie równoległe LED
	Opcjonalne światło koaksjalne
Kamera cyfrowa	1/3"/1.3Mpixel Wysokiej rozdzielczości Kamera cyfrowa
Obiektyw zoomowy	6.5X obiektyw zoomowy o wysokiej rozdzielczości;
Obiektyw zoomowy	Zwiększenie optyczne: 0,7X ~ 4,5X razy; Zwiększenie wideo: 26X ~ 172X ((21.5 ′′ Monitor)
Oprogramowanie pomiarowe	iPomiar
System operacyjny	Wsparcie systemu operacyjnego WIN 10/11-32/64
Język	Angielski, chiński uproszczony, chiński tradycyjny, opcjonalne wersje w innych językach
Środowisko pracy	Temperatura 20°C±2°C, zmiana temperatury <1°C/Hr; wilgotność 30%~80%RH; wibracje <0,02g, ≤15Hz.
Zasilanie	AC220V/50Hz; 110V/60Hz
Wymiar ((WxDxH)	(9087761070) mm
Waga netto	283 kg

Opis modelu konfiguracji produktu(Przykład z VMS-4030)

PKategoria produktu	Ręczny system pomiaru wideo			Półautomatyczne System pomiarowy wideo
Konfiguracja czujnika	2D	2.5D	3D	2.5D	3D
Towar	2D System pomiarowy wideo	2.5D System pomiarowy wideo	3D System pomiaru kontaktu i wideo	2.5D Półautomatyczny system pomiarowy wideo	3D Półautomatyczny system pomiaru kontaktu i wideo
Model	VMS-4030	VMS-4030A	VMS-4030B	VMS-4030C	VMS-4030D
Rodzaj	- Nie, nie.	A	B	C	D
Znaczenie	Optyczny czujnik soczewki zoomowej	Optyczny czujnik soczewki zoomowej	czujnik obiektywu zoomowego i Czujnik sondy	Czujnik obiektywu zoomowego i funkcja autofokusu osi Z	Czujnik obiektywu zoomowego, czujnik sondy kontaktowej i funkcja autofokusu
Oś Z Autofokus	Bez	Bez	Bez	Z	Z
Kontaktowa sonda	Bez	Bez	Z	Bez	Z
Oprogramowanie	iPomiar2.0	iPomiar2.1	iPomiar3.1	iPomiar2.2	iPomiar3.1
Operacja	Podręcznik	Podręcznik	Podręcznik	Półautomatyczne	Półautomatyczne

Model iSspecyfikacjaMroczne ViDeoSystem pomiarowy:

Model	Kod#	Model	Kod#	Model	Kod#	Model	Kod#
VMS-2015	525-020E	VMS-2515	525-020F	VMS-3020	525-020G	VMS-4030	525-020H
VMS-2015A	525-120E	VMS-2515A	525-120F	VMS-3020A	525-120G	VMS-4030A	525-120H
VMS-2015B	525-220E	VMS-2515B	525-220F	VMS-3020B	525-220G	VMS-4030B	525-220H
VMS-2015C	525-320E	VMS-2515C	525-320F	VMS-3020C	525-320G	VMS-4030C	525-320H
VMS-2015D	525-420E	VMS-2515D	525-420F	VMS-3020D	525-420G	VMS-4030D	525-420H

Wysokiej precyzji półautomatyczny system pomiaru wideo maszyna do pomiaru wzroku z autofokusem 1

Wysokiej precyzji półautomatyczny system pomiaru wideo maszyna do pomiaru wzroku z autofokusem 2

Przestrzeń pomiarowa serii pomiarów widzenia VMSSystem:

Podróżemm	Model	Kod#	X Oś Przejazd mm	Oś Y Prędkość w mm	Oś Z Standardowy przejazd mm	Oś Z Maksymalny przejazd dostosowany mm
100x100x100	VMS-1010	525-020C	100	100	100	- Nie, nie.
150x100x100	VMS-1510	525-020D	150	100	100	- Nie, nie.
200x150x200	VMS-2015	525-020E	200	150	200	300
250x150x200	VMS-2515	525-020G	250	150	200	300
300x200x200	VMS-3020	525-020G	300	200	200	400
400x300x200	VMS-4030	525-020H	400	300	200	400
500x400x200	VMS-5040	525-020J	500	400	200	400
600x500x200	VMS-6050	525-020K	600	500	200	400

Rysunki konstrukcyjne:

Wysokiej precyzji półautomatyczny system pomiaru wideo maszyna do pomiaru wzroku z autofokusem 6
