Name: Wysokiej precyzji podnośnik automatyczna maszyna pomiarowa widzenia V6-IVS-432 serii
Brand: Hoyamo and Sinowon Inc
SKU: V6-IVS-432A
Availability: InStock

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Kod#: 502-120H

Przesuw osi X/Y: (400*300) mm

Przesuw osi Z: 200mm

Oś X/Y/Z Skala liniowa: 0,5um

Dokładność osi XY: ≤2,0+L/200(um)

Dokładność osi Z: ≤4,0+L/200(um)

Powtarzalność: 2um

Oprogramowanie pomiarowe: iPomiar

Ładowność: 25 kg~50 kg

Wymiary (SxGxW): (1337*840*1664)mm

Waga netto: 600 kg

Podkreślić:

Wysokiej precyzji automatyczna maszyna pomiarowa widzenia

Automatyczna maszyna pomiarowa widzenia z podnośnikiem

Wysokiej precyzji maszyna do pomiaru wzroku z dźwignią

Podstawowe informacje

Miejsce pochodzenia: Jiangmen, Chiny

Nazwa handlowa: SINOWON

Orzecznictwo: CE/ROHS

Numer modelu: V6-IVS-432A

Zapłata

Szczegóły pakowania: Sklejka

Czas dostawy: 15 dni roboczych

Zasady płatności: Akredytywa, T/T

Możliwość Supply: 100 zestawów/miesiąc

Galeria

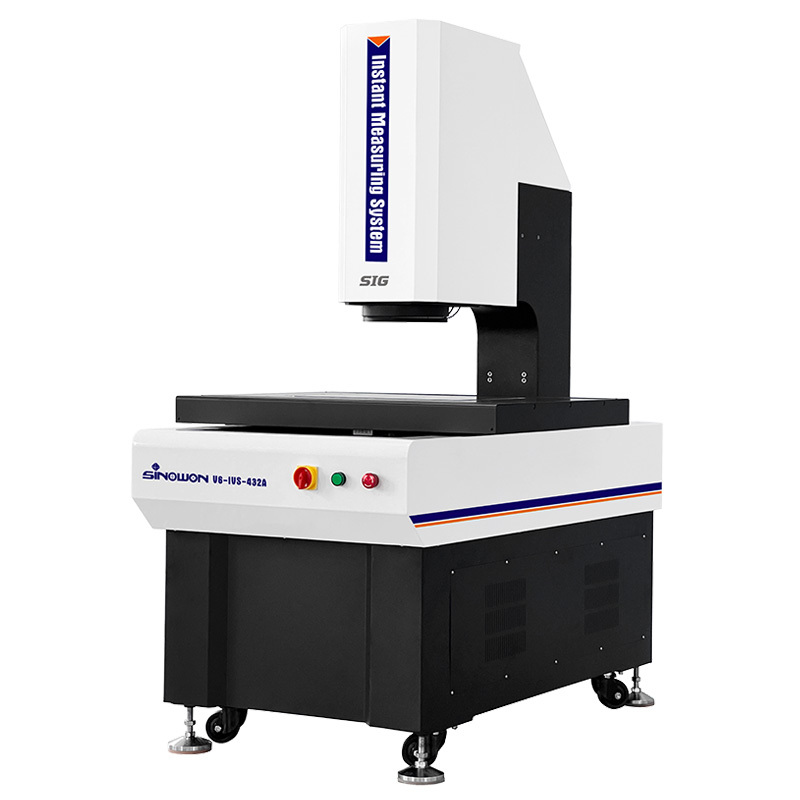

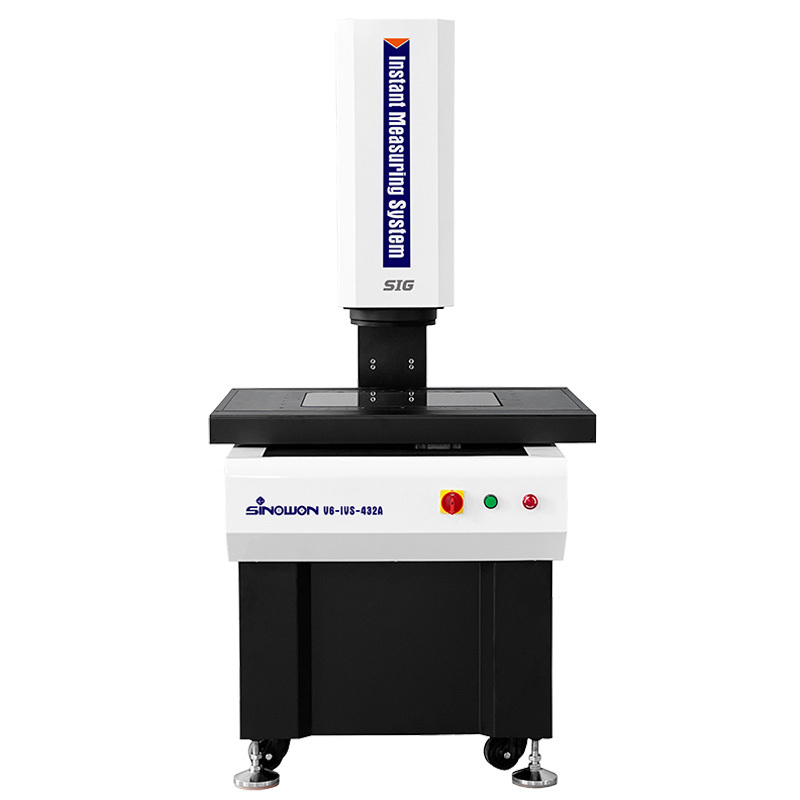

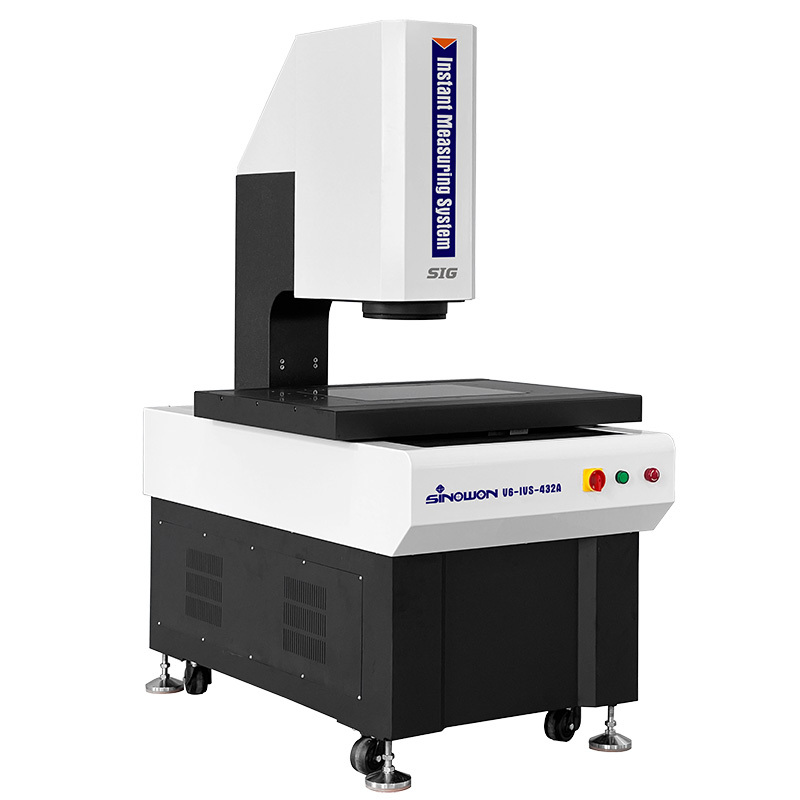

Wysokiej precyzji podnośnik automatyczna maszyna pomiarowa widzenia V6-IVS-432 serii

opis produktu

Wysokoprzyzwoitość podnośnik automatyczny urządzenie pomiarowe widzenia V6-IVS Zestaw

Seria V6-IVS to w pełni automatyczna maszyna do pomiaru widoczności natychmiastowej z systemem soczewek podwójnego powiększania, opracowana do pomiaru GD&T z trójosiowym automatycznym sterowaniem silnikowym.Jest wyposażony w automatyczne skupienie., automatyczne sterowanie oświetleniem i automatyczne przemieszczanie konfiguracji sprzętu i oprogramowania w celu szybkiego i dokładnego pomiaru wymiarów liniowych i geometrycznych.

Charakterystyka produktu:

Automatyczne oprogramowanie do pomiaru wizji iMeasuring, wydajne i łatwe w obsłudze.
Wyposażony w kamerę o pojemności 20 milionów pikseli i podwójny obiektyw telecentryczny z podwójnym powiększaniem, jakość obrazu jest doskonała;
Wysoka konstrukcja telecentryczności poniżej 0,02° zapewnia dokładność pomiarów dla produktów o znaczących różnicach wysokości;
Niskie zniekształcenie TV poniżej 0,01% i jednolitość zniekształceń na całym obrazie zapewniają dokładność dynamicznego powtarzalności pomiaru;
Projekt podwójnego powiększania umożliwia wydajne pomiary przy dużym polu widzenia i pomiary o wysokiej precyzji przy wysokim powiększeniu,zaspokojenie podwójnych potrzeb klientów w zakresie wydajności i dokładności;
Całkowicie automatyczne trzyosiowe sterowanie precyzyjne CNC XYZ zapewnia dokładne pozycjonowanie;
Zastosowanie podstawy i kolumny z marmuru indyjskiego zapewnia dobrą stabilność;
Precyzyjne prowadnice liniowe, śruby kulkowe, serwomotory AC itp. zapewniają dokładność i stabilność układu ruchu;
Skala liniowa o wysokiej precyzji 0,5 μm zapewnia dokładność pozycjonowania i pomiaru systemu;
wyposażone w różne źródła światła i inteligentną funkcję podnoszenia w celu dostosowania się do różnych scenariuszy pomiarowych;
Wydajne i łatwe w obsłudze oprogramowanie pomiarowe Geomea zwiększa kontrolę jakości;
Można skonfigurować automatyczne programy pomiarowe w celu efektywnego i szybkiego wykonywania pomiarów seryjnych;
Do pomiaru grubości, płaskości itp. można użyć opcjonalnych czujników światła białego bez kontaktu.

Specyfikacje:

Towar				System pomiarowy natychmiastowego widzenia z podnośnikiem
Model				V6-IVS-322	V6-IVS-432		V6-IVS-542
Przejazd osi X/Y ((mm)				(300*200) mm	(400*300) mm		(500*400) mm
Wymiar ((WxDxH)				(12377401664) mm	(13378401664) mm		(14379401664) mm
Wielkość opakowania				(14009601900) mm	(150010601900) mm		(160011601900) mm
Waga				380 kg	600 kg		750 kg
Z Oś Podróż ((mm)				200 mm
Oś X/Y/Z-3 Skala liniowa				Importowana rozdzielczość w skali liniowej: 0,5 um
Tryb sterowania				Precyzyjny przewodnik liniowy, podwójny przewodnik.
Tryb działania				sterownik joystick, działanie myszy, program automatycznego wykrywania
Pojemność ładunkowa				< 25 kg
Środowisko pracy				Temperatura 20°C ± 2°C, zakres wilgotności < 2°C/h, Wilgotność 30~80%, wibracje <0,002 g, <15 Hz
Zasilanie				AC220V/50Hz; 110V/60Hz
Oprogramowanie pomiarowe				Geomea
Kamera				1 ′′ 20Mpixel B/W Kamera
Podwójne soczewki telecentryczne				Podwójne obiektywy telecentryczne
Zwiększenie				0.16X		0.64X
Pomiar obrazu	Powtarzalność		Nie ruszaj się.	± 1 μm		± 0,5 μm
			Przenoszenie się	± 2 μm		± 1,5 μm
	Dokładność*		Bez zobowiązań	± 3,9 μm		± 2 μm
			Zobowiązujące	± 7 μm		± 4 μm
Odległość robocza				145 ± 2 mm		145 ± 2 mm
Telecentryczność				< 0,02°		< 0,02°
Głębokość pola				6 mm@25 lp/mm		0.6mm@64 lp/mm
Pole widzenia (mm) DHV		1 ¢		8255100		211425
				534469		131117
		2/3
Rozstrzygnięcie				20um		70,8um
System oświetlenia		Kontur		Oświetlenie równoległego konturu LED
		Powierzchnia		0~255 poziomów nieprzerwanie regulowanego oświetlenia LED

Opis modelu konfiguracji produktu ((Przykład z V6-IVS-432):

Kategoria produktów	2.5D	3D	2.5D	3D
Towar	2.5D Mierzenie natychmiastowego widzenia	3D kontakt i pomiar natychmiastowego widzenia	2.5D Skanowanie laserowe i pomiary natychmiastowego widzenia	3D wielozmysłowe pomiary natychmiastowego widzenia
Model	V6-IVS-322A	V6-IVS-322B	V6-IVS-322C	V6-IVS-322D
Rodzaj	A	B	C	D
Znaczenie	Optyczny czujnik soczewki zoomowej	Czujnik obiektywu zoomowego i czujnik sondy kontaktowej	Czujnik obiektywu zoomowego i czujnik lasera	Czujnik soczewki zoomowej, czujnik sondy kontaktowej i czujnik lasera
Kontaktowa sonda	Bez	MCP-Kit1	Bez	MCP-Kit1
Moduł laserowy	Bez	Bez	Omron Lazer	Omron Lazer

Modele i specyfikacje maszyn pomiarowych do automatycznego widzenia z podnośnikiem:

Model	Kod#	Model	Kod#	Model	Kod#
V6-IVS-322A	502-120G	V6-IVS-432A	502-120H	V6-IVS-542A	502-120J
V6-IVS-322B	502-220G	V6-IVS-432B	502-220H	V6-IVS-542B	502-220J
V6-IVS-322C	502-320G	V6-IVS-432C	502-320H	V6-IVS-542C	502-320J
V6-IVS-322D	502-420G	V6-IVS-432D	502-420H	V6-IVS-542D	502-420J

Cantilever Automatic Vision Measuring Machine Tabela przewodnika podróży:

Podróże	Model	Dokładność	X Oś Przejazd mm	Podróż o osi Y mm	Oś Z Standardowy przejazd mm	Oś Z Maksymalny przejazd na zamówienie, mm
300X200X200	V3-IVS-322	3+L/200	300	200	200	250
	V5-IVS-322	2.5+L/200	300	200	200	250
	V6-IVS-322	2.5+L/200	300	200	200	250
	V7-IVS-322	2+L/200	300	200	200	250
400X300X200	V3-IVS-432	3+L/200	400	300	200	300
	V5-IVS-432	2.5+L/200	400	300	200	300
	V6-IVS-432	2.5+L/200	400	300	200	300
	V7-IVS-432	2+L/200	400	300	200	300
500X400X200	V3-IVS-542	3+L/200	500	400	200	400
	V5-IVS-542	2.5+L/200	500	400	200	400
	V6-IVS-542	2.5+L/200	500	400	200	400
	V7-IVS-542	2+L/200	500	400	200	400

Maszyna do pomiaru widzeniaRysunki konstrukcyjne:

Wysokiej precyzji podnośnik automatyczna maszyna pomiarowa widzenia V6-IVS-432 serii 1
