Wysokiej precyzji maszyna do pomiaru widzenia z dźwignią automatyczny system pomiaru widzenia CNC

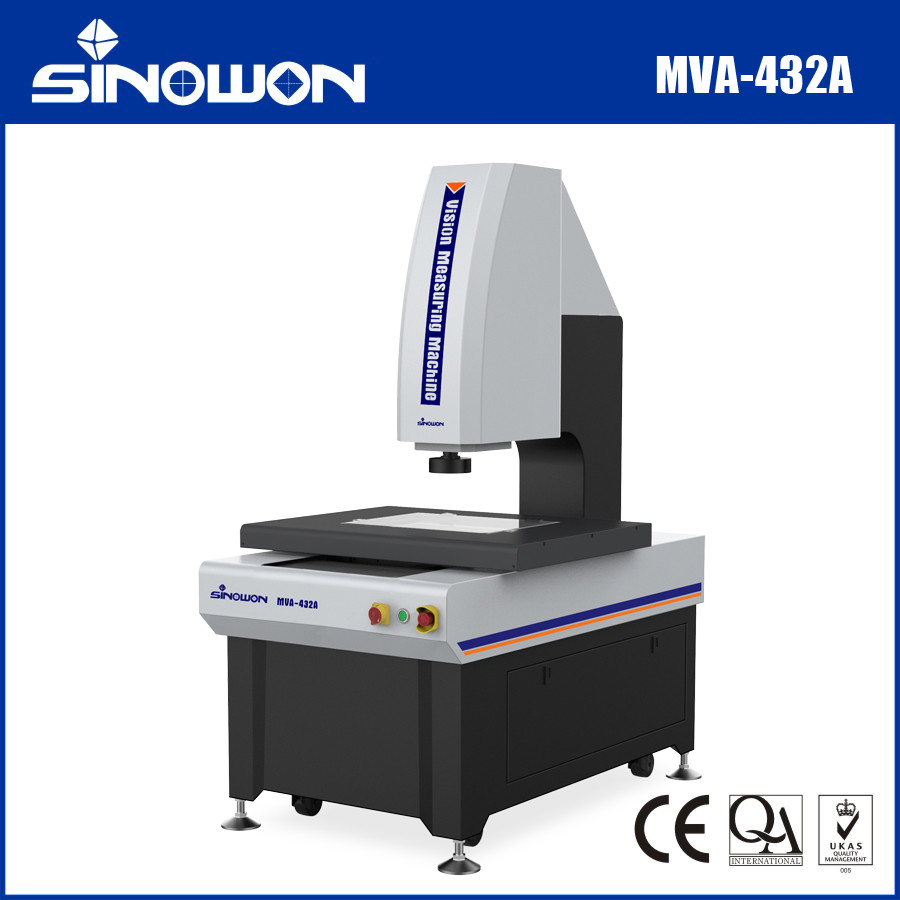

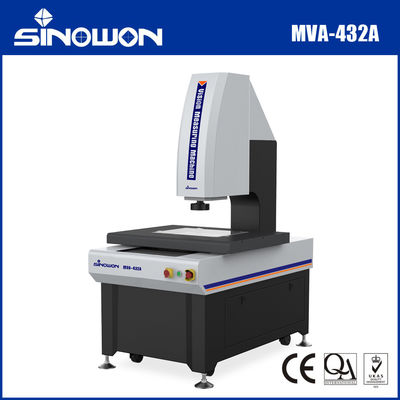

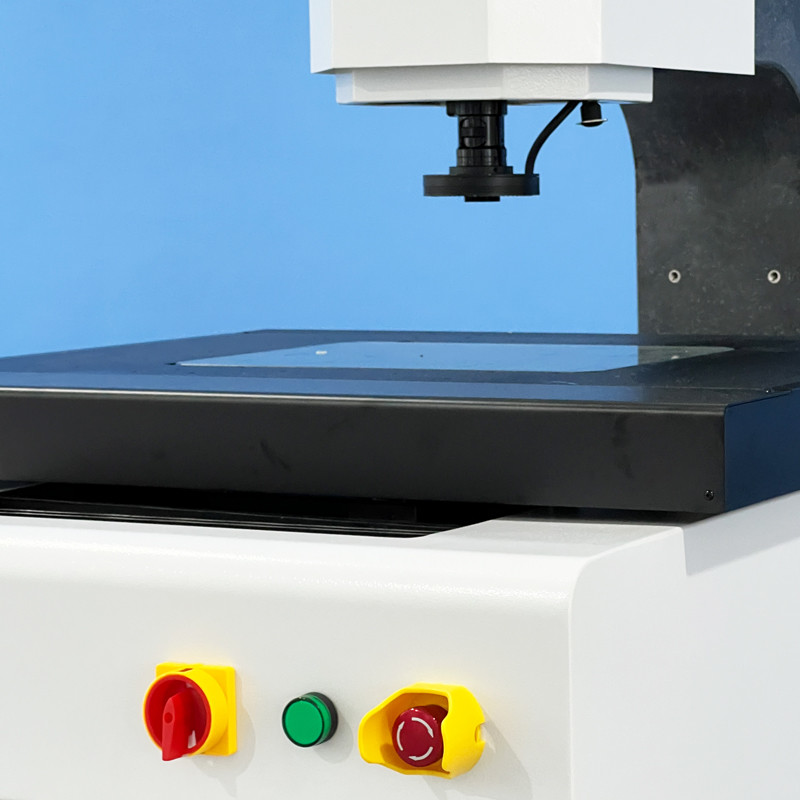

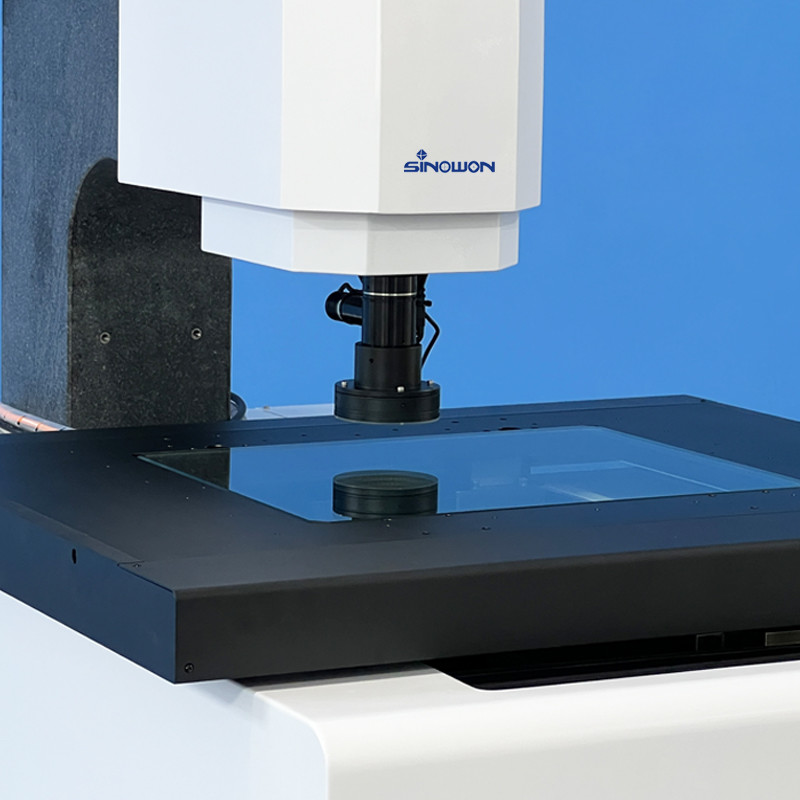

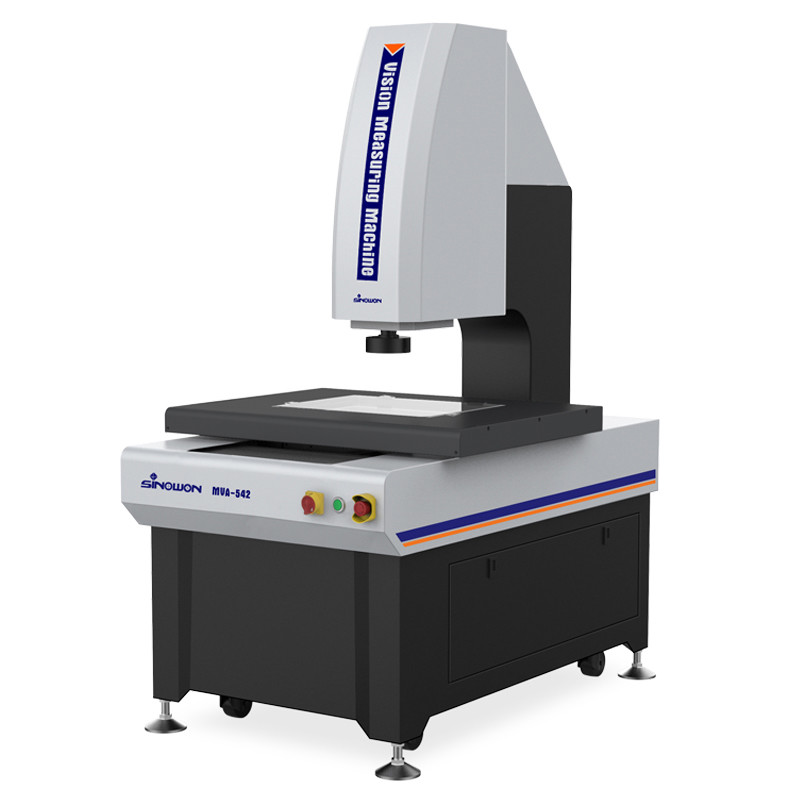

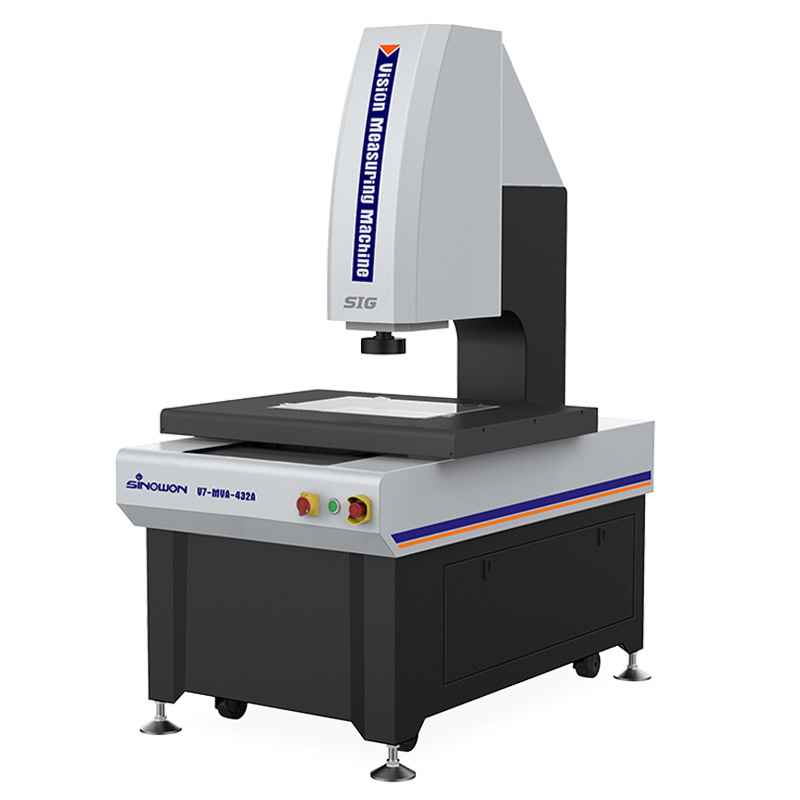

Maszyna do pomiaru automatycznego widzenia o bardzo wysokiej precyzji MVA-432 Zestaw

Seria MVA to wysoce precyzyjny, w pełni automatyczny system pomiaru widzenia typu podnośnika opracowany do pomiaru GD&T.Automatyczne sterowanie oświetleniem, optymalizowana konfiguracja oprogramowania i sprzętu i jest w stanie mierzyć zarówno wymiary liniowe, jak i geometryczne.

Charakterystyka produktu:

• XYZ trzyosiowe automatyczne sterowanie precyzyjne CNC, precyzyjne pozycjonowanie;
• Podstawa i filar z marmuru indyjskiego, dobra stabilność;
• Precyzyjne kierownice liniowe, śruby kulkowe do szlifowania i serwomotory AC itp. zapewniają dokładność i stabilność układu ruchu;
• 0.1μm wysokoprecyzyjna linijka siatkowa zapewniająca dokładność pozycjonowania i dokładność pomiarów systemu;
• Kamera cyfrowa o wysokiej rozdzielczości zapewniająca wyraźne obserwacje i dokładne pomiary;
• 8.3X obiektyw optyczny o wysokiej rozdzielczości, dokładne powiększanie, jednorazowa korekta pikseli;
• Programem sterowanego 5-pierścieniowego 8-obszarowego oświetlenia powierzchniowego LED i równoległego systemu oświetlenia konturów LED inteligentnie realizują regulację jasności 256 poziomów;
• Automatyczne oprogramowanie do pomiaru wizji iMeasuring, wydajne i łatwe w obsłudze.

Specyfikacje:

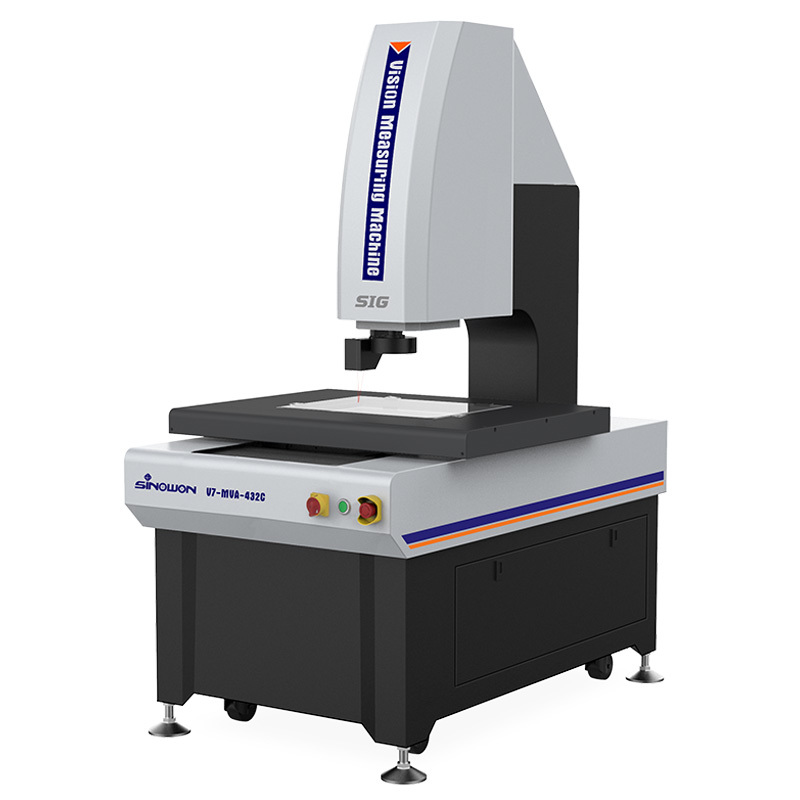

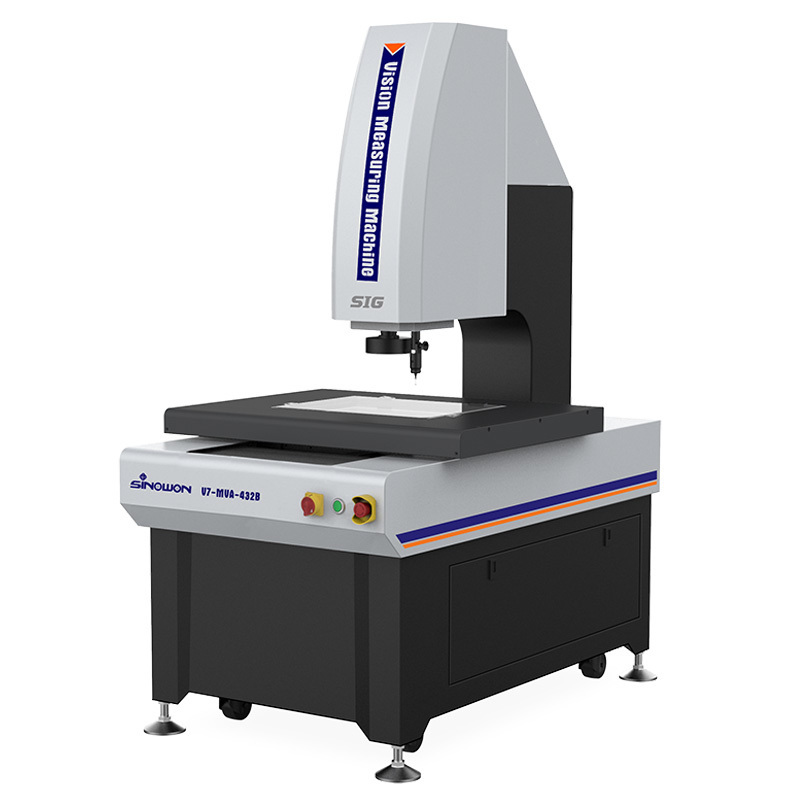

Opis modelu konfiguracji produktu ((Przykład z MVA-432):

Modele i specyfikacje maszyn pomiarowych do automatycznego widzenia z podnośnikiem:

Cantilever Automatic Vision Measuring Machine Tabela przewodnika podróży:

Maszyna do pomiaru widzeniaRysunki konstrukcyjne:

Zalecana konfiguracja komputera:

Rdzeń maszyny pomiarowej Vision to system sterowania i oprogramowanie pomiarowe, a system komputerowy jest podstawowym nośnikiem wszystkich operacji, wymagając wysokiej stabilności i kompatybilności.Konfiguracja wysokiej wydajności komputera Dell Optiplex pulpit i WIN 10/11 oryginalny autoryzowany system operacyjny do rozwiązania swoich problemów.

Wprowadzenie do oprogramowania:

Oprogramowanie iMeasuring to profesjonalne oprogramowanie do pomiarów wielosensorów, które połączone z dziesięcioletnim doświadczeniem twórców w branży pomiarowej i badań oprogramowania.Zasada projektowania to przyjazna obsługa, potężna funkcja, wysoka dokładność i stabilność, prosta konserwacja.
● Doskonała architektura oprogramowania i w pełni obiektowa, zapewniająca stabilność i niezawodność oprogramowania.
● Wsparcie dla wielu języków, bez konieczności instalowania pakietu językowego i zmiany oprogramowania, co jest wygodne dla lokalnych klientów.
● Profesjonalne oprogramowanie do analizy statystycznej SPC podłączone do oprogramowania pomiarowego, umożliwiające automatyczny eksport danych do bazy danych SPC bez konieczności obsługi ręcznej.
● Ten sam model oprogramowania będzie trwały bez aktualizacji, może pomóc zmniejszyć inne kłopoty dla klienta.
● Z potężnym algorytmem odczytu krawędzi, który może pomóc uzyskać krawędzi cienia lub ciemnego obrazu i zapewnić wysoką dokładność.
● Oprogramowanie może automatycznie rozpoznawać i mierzyć linię, koło, łuk i inne elementy.
● Bazuje na różnych elementach i zapewnia wiele funkcji konstrukcyjnych elementów, takich jak Translacja, rotacja, ekstrakcja, kombinacje, równoległe, pionowe, odbicie, symetria, przecięcie,wąskie, itp.
● Oprogramowanie ma funkcję ustawiania punktu przerwy, może być inteligentnie przełączane między ręcznym pomiarem a automatycznym pomiarem.

Zastosowanie w przemyśle:

Optyczna maszyna pomiarowa OMM, znana również jako maszyna pomiarowa widzenia i maszyna pomiarowa bez kontaktu, maszyna pomiarowa dwuwymiarowa, maszyna pomiarowa 2,5 wymiaru,z modernizacją nowoczesnego przemysłu wysokiej precyzji i przemysłu mikroprodukcyjnego, przyjmuje metodę pomiaru obrazu optycznego bez kontaktu w celu szybkiego i precyzyjnego pomiaru.

Optyczne maszyny pomiarowe nadają się do wszystkich dziedzin zastosowań w celu pomiaru współrzędnych i są szeroko stosowane w maszynach, elektronikach, instrumentach, sprzęcie,tworzywa sztuczne i inne przemysły. Takie jak: formy, śruby, metale, akcesoria, guma, płyty PCB, sprężyny, sprzęt, elektronika, tworzywa sztuczne, lotnictwo, lotnictwo, itp.Mikrometry, i projektorów profilowych, które są wysokiej precyzji, wysokiej wydajności i wysokiej niezawodności maszyny pomiarowej integrujące optyczne, mechaniczne, elektroniczne i komputerowe technologie przetwarzania obrazu.

Po zebraniu cech obrazu przez system kamer CCD i przetworzeniu przez algorytmy komputerowe i oprogramowania,kontur i kształt powierzchni, wielkość, kąt i położenie różnych złożonych i precyzyjnych części można automatycznie wykryć.Dane pomiarowe mogą być importowane do AUTOCAD, aby stać się kompletnym rysunkiem inżynieryjnym, oraz dokumenty w formacie DXF, IGS i innych, a także można je importować do oprogramowania analizy statystycznej WORD, EXCEL i SPC w celu generowania CPK i różnych raportów statystycznych.
