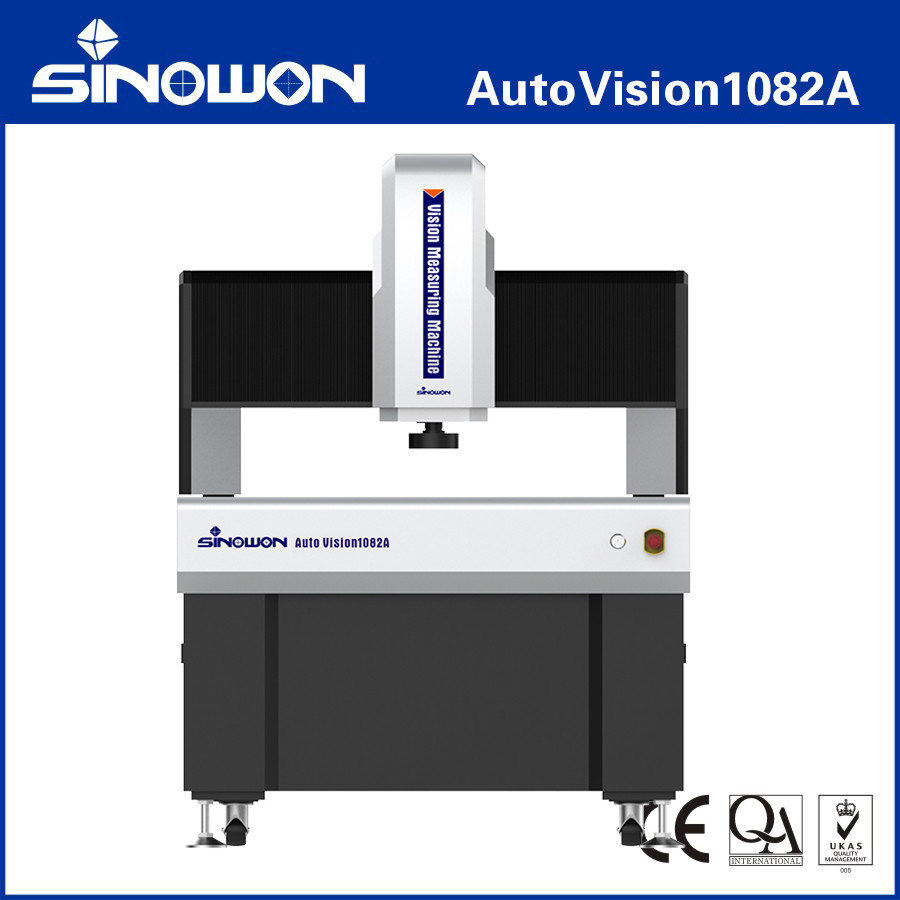

Maszyna do pomiaru wzroku o dużej prędkości ruchu automatycznego AutoVision1082A

Wysokiej Precyzji Automatyczna Maszyna Pomiarowa Wizyjna o Dużym ZasięguSeria AutoVision1082

Wprowadzenie do produktu:

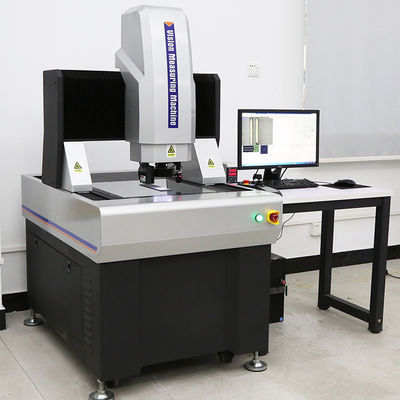

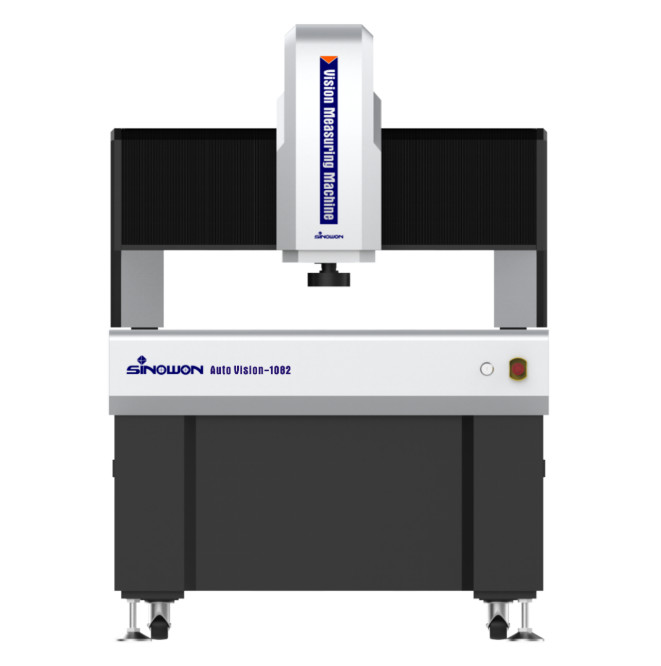

AutoVision to precyzyjny, automatyczny instrument pomiarowy wizyjny z ruchomym mostem, przeznaczony do precyzyjnych i wielkoskalowych pomiarów. Wykorzystując strukturę ruchomego mostu, mierzy nieruchomy przedmiot obrabiany, gwarantując precyzję i stabilność pomiaru, jest odpowiedni dla przemysłu elektronicznego, aparatury medycznej i instrumentów, pomiaru LCD oraz przemysłu lotniczego i kosmicznego oraz innych branż.

Charakterystyka produktu:Struktura typu ruchomego mostu, mierzone przedmioty obrabiane są zamocowane;l

• Czteroosiowa, w pełni automatyczna kontrola CNC w pętli zamkniętej, automatyczny pomiar;l
• Podstawa i filar z indyjskiego marmuru, dobra stabilność;l
• Importowana skala liniowa RSF, rozdzielczość 0,1 um, szlifowana śruba kulowa i serwomotor AC itp. w celu zapewnienia precyzji i stabilności systemu ruchu;
• Importowana kamera kolorowa HD, aby sprostać potrzebom wyraźnej obserwacji i dokładnego pomiaru;
• Obiektyw zoom zmotoryzowany o wysokiej rozdzielczości 8,3x, dokładne podwajanie i tylko jednokrotna korekcja pikseli;

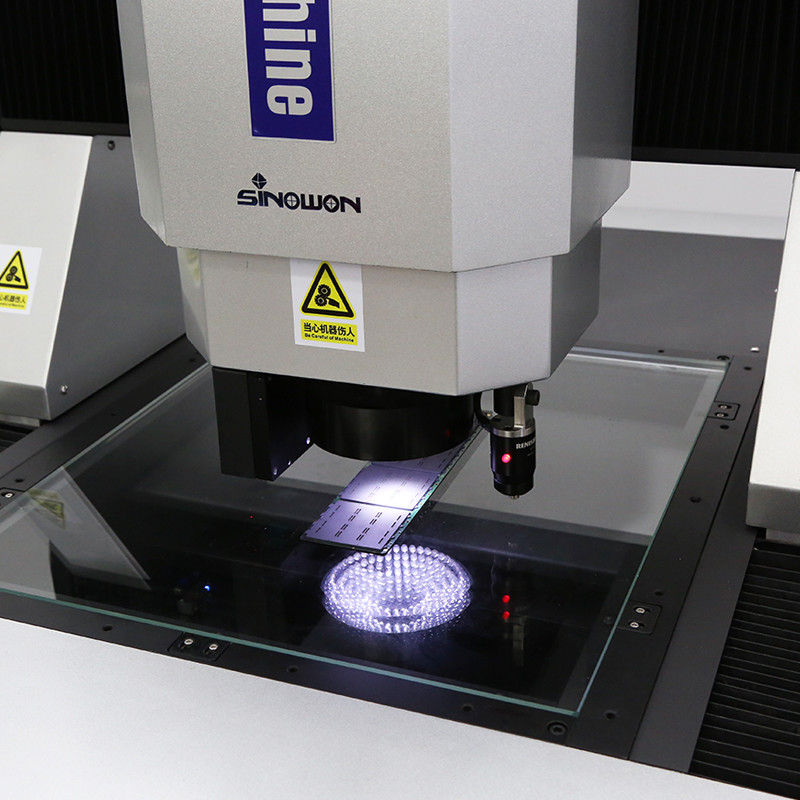

• Z programowalnym oświetleniem powierzchniowym LED 5-pierścieniowym 8-strefowym i oświetleniem równoległym LED konturu oraz wbudowaną inteligentną regulacją światła, może automatycznie kontrolować jasność w 8-strefach;
• Potężna funkcja i łatwa obsługa oprogramowania iMeasuring w celu zwiększenia kontroli jakości;l
• Opcjonalny moduł sondy MCP i czujnika laserowego. Maszyny mogą być dostosowane do wymagań klientów.
• Specyfikacje:

Towar

L to zmierzona długość (mm), dokładność mechaniczna osi Z i dokładność ogniskowania są w dużym stopniu związane z powierzchnią przedmiotu obrabianego.

Powiększenie jest wartością przybliżoną, jest związane z wymiarem monitora i rozdzielczością.

Pole widzenia (mm) = (przekątna*pozioma*pionowa)

Opis modelu konfiguracji produktu (przykład z AutoVision 1082):

Kategoria produktu

Model

Zakres ruchu

• Optyczna maszyna pomiarowa OMM, znana również jako Wizyjna Maszyna Pomiarowa i Bezkontaktowa Maszyna Pomiarowa, Dwuwymiarowa Maszyna Pomiarowa, 2,5-Wymiarowa Maszyna Pomiarowa, wraz z modernizacją nowoczesnego przemysłu o wysokiej precyzji i mikroprodukcji, przyjmuje bezkontaktową metodę pomiaru obrazu optycznego do szybkiego i precyzyjnego pomiaru. Pomiar wymiarów geometrycznych i tolerancji geometrycznych staje się nieunikniony.

Optyczne maszyny pomiarowe nadają się do wszystkich obszarów zastosowań w celu pomiaru współrzędnych i są szeroko stosowane w przemyśle maszynowym, elektronicznym, instrumentów, sprzętu, tworzyw sztucznych i innych. Takich jak: formy, śruby, metale, akcesoria, guma, płytki PCB, sprężyny, sprzęt, elektronika, tworzywa sztuczne, lotnictwo, kosmonautyka itp., pokonuje wady tradycyjnych suwmiarek, mikrometrów i projektorów profilowych, co jest precyzyjną, wydajną i niezawodną maszyną pomiarową integrującą technologie optyczne, mechaniczne, elektroniczne i przetwarzania obrazu komputerowego.

Obiekt do pomiaru jest powiększany przez optyczny system powiększający. Po zebraniu cech obrazu przez system kamery CCD i przetworzeniu przez algorytmy komputerowe i programowe, kontur i kształt powierzchni, rozmiar, kąt i położenie różnych złożonych i precyzyjnych części mogą być wykrywane automatycznie. Mikroinspekcja i kontrola jakości. Dane pomiarowe można zaimportować do programu AUTOCAD, aby stały się kompletnym rysunkiem technicznym, a dokumenty w formatach DXF, IGS i innych mogą być generowane, a także można je importować do oprogramowania do analizy statystycznej WORD, EXCEL i SPC w celu generowania CPK i różnych raportów statystycznych.
