2.5D Laserowy system pomiarowy automatycznego widzenia Typ mostu ruchomego Nośnik wysokiego obciążenia

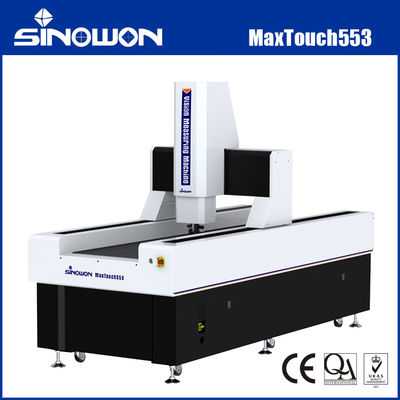

3D Kompozytowa Wielosondowa Automatyczna Wizyjna Maszyna Pomiarowa o Dużej NośnościSeria MaxTouch553

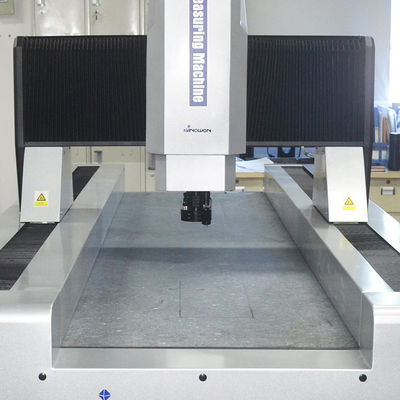

Wprowadzenie do produktuGranitowa konstrukcja mostu, mocowanie mierzonego przedmiotu;

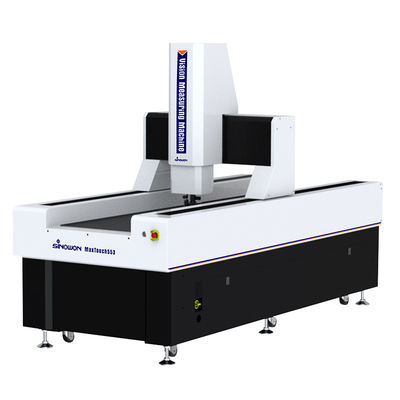

Seria MaxTouch to w pełni automatyczna wizyjna maszyna pomiarowa typu mostkowego, przeznaczona do precyzyjnych pomiarów dużych rozmiarów. Przyjmuje konstrukcję typu mostkowego, w której mierzony obiekt pozostaje nieruchomy, aby zapewnić dokładność i stabilność pomiaru. Nadaje się do pomiarów w takich branżach jak elektronika, urządzenia medyczne, ekrany LCD, lotnictwo i kosmonautyka.

Charakterystyka produktu:Granitowa konstrukcja mostu, mocowanie mierzonego przedmiotu;

• Czteroosiowa automatyczna kontrola CNC w pętli zamkniętej, w pełni automatyczny pomiar;
• Indyjska granitowa podstawa i kolumna, dobra stabilność;
• Importowana skala liniowa RSF, rozdzielczość 0,1 um, śruba kulowa szlifowana i serwomotor AC itp. w celu zapewnienia precyzji i stabilności systemu ruchu;
• Importowana kolorowa kamera HD, aby sprostać potrzebom wyraźnej obserwacji i dokładnego pomiaru
• Obiektyw zoom o wysokiej rozdzielczości 6,5x, dokładne podwajanie i tylko raz korekcja pikseli;
• Programowalny 5-pierścieniowy 8-strefowy źródło światła powierzchniowego LED, inteligentna realizacja 256-poziomowej regulacji jasności;
• Potężna funkcja i łatwa obsługa oprogramowania iMeasuring w celu poprawy kontroli jakości;
• Opcjonalny moduł sondy MCP i czujnika laserowego. Maszyny mogą być dostosowane do wymagań klientów.
• Specyfikacje:

Towar

L to zmierzona długość (mm), dokładność mechaniczna osi Z i dokładność ogniskowania są w dużym stopniu związane z powierzchnią przedmiotu obrabianego.

Powiększenie jest wartością przybliżoną, jest związane z wymiarem monitora i rozdzielczością.

Pole widzenia (mm) = (przekątna*pozioma*pionowa)

Opis modelu konfiguracji produktu (Przykład z MaxTouch553):

Kategoria produktu

Model

Skok

Zalecana konfiguracja komputera:

Sercem wizyjnej maszyny pomiarowej jest system sterowania i oprogramowanie pomiarowe, a system komputerowy jest głównym nośnikiem wszystkich operacji, wymagającym wysokiej stabilności i kompatybilności. Skonfiguruj wysokowydajny komputer stacjonarny Optiplex i oryginalny autoryzowany system operacyjny WIN 10/11, aby rozwiązać swoje problemy.

Wprowadzenie do oprogramowania:

Oprogramowanie iMeasuring to profesjonalne oprogramowanie pomiarowe z wieloma czujnikami, które łączy w sobie dziesięcioletnie doświadczenie deweloperów w branży pomiarowej i badaniach oprogramowania. Zasadą projektowania jest przyjazna obsługa, potężna funkcja, wysoka dokładność i stabilność, prosta konserwacja.

● Doskonała konstrukcja architektury oprogramowania i w pełni obiektowa, aby zapewnić stabilność i niezawodność oprogramowania.
● Obsługa wielu języków, bez konieczności instalowania pakietu językowego i zmiany oprogramowania, co jest wygodne dla lokalnych klientów.
● Profesjonalne oprogramowanie do analizy statystycznej SPC połączone z oprogramowaniem pomiarowym, aby zrealizować automatyczny eksport danych do bazy danych SPC bez ręcznej obsługi.
● Ten sam model oprogramowania będzie na stałe bezpłatnie aktualizowany, co może pomóc w ograniczeniu innych problemów dla klienta.
● Dzięki potężnemu algorytmowi wyszukiwania krawędzi, który może pomóc w uzyskaniu krawędzi cienia lub ciemnego obrazu i zapewnieniu wysokiej dokładności.
● Oprogramowanie może automatycznie rozpoznawać i mierzyć linie, okręgi, łuki i inne elementy.
● Opiera się na różnych elementach i dostarcza wiele funkcji konstrukcji elementów, takich jak translacja, rotacja, ekstrakcja, kombinacje, równoległość, pionowość, odbicie lustrzane, symetria, przecięcie, styczna itp.
● Oprogramowanie ma funkcję ustawiania punktu przerwania, może być inteligentnie przełączane między pomiarem ręcznym i automatycznym.
Zastosowanie w przemyśle:

Optyczna maszyna pomiarowa OMM, znana również jako wizyjna maszyna pomiarowa i bezkontaktowa maszyna pomiarowa, dwuwymiarowa maszyna pomiarowa, 2,5-wymiarowa maszyna pomiarowa, wraz z modernizacją nowoczesnego przemysłu o wysokiej precyzji i mikroprodukcji, przyjmuje bezkontaktową metodę pomiaru obrazu optycznego do szybkiego i precyzyjnego pomiaru. Pomiar wymiarów geometrycznych i tolerancji geometrycznych staje się nieunikniony.

Optyczne maszyny pomiarowe nadają się do wszystkich obszarów zastosowań w celu pomiaru współrzędnych i są szeroko stosowane w przemyśle maszynowym, elektronicznym, instrumentów, sprzętu, tworzyw sztucznych i innych. Takich jak: formy, śruby, metale, akcesoria, guma, płytki PCB, sprężyny, sprzęt, elektronika, tworzywa sztuczne, lotnictwo, kosmonautyka itp., pokonuje niedociągnięcia tradycyjnych suwmiarek, mikrometrów i projektorów profilowych, co jest precyzyjną, wydajną i niezawodną maszyną pomiarową integrującą technologie optyczne, mechaniczne, elektroniczne i przetwarzania obrazu komputerowego.

Obiekt do pomiaru jest powiększany przez optyczny system powiększania. Po zebraniu cech obrazu przez system kamery CCD i przetworzeniu przez algorytmy komputerowe i programowe, kontur i kształt powierzchni, rozmiar, kąt i położenie różnych złożonych i precyzyjnych części mogą być wykrywane automatycznie. Mikroinspekcja i kontrola jakości. Dane pomiarowe można zaimportować do programu AUTOCAD, aby stały się kompletnym rysunkiem technicznym, a dokumenty w formatach DXF, IGS i innych można wygenerować, a także można je zaimportować do programów WORD, EXCEL i oprogramowania do analizy statystycznej SPC w celu wygenerowania CPK i różnych raportów statystycznych.
