Name: System pomiarowy oparty na dużym przemieszczeniu 3D automatyczny wzrok kontaktowy wysoka precyzja
Brand: Hoyamo and Sinowon Inc
SKU: AutoVision12102B
Availability: InStock

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Kod#: 523-280N

Przesuw osi X/Y: (1200*1000) mm

Przesuw osi Z: 200mm

Oś X/Y/Z Skala liniowa: Rozdzielczość: 0,1um

Dokładność osi XY: ≤2,5+L/200(um)

Dokładność osi Z: ≤5,0+L/200(um)

Powtarzalność: 2um

Oprogramowanie pomiarowe: iPomiar

Wymiary (SxGxW): (2179*1646*1874)mm

Waga netto: 2000 kg

Podkreślić:

System pomiarowy oparty na wizji 3D

Automatyczny system pomiarowy oparty na kontaktowym widzeniu

Podstawowe informacje

Miejsce pochodzenia: Jiangmen, Chiny

Nazwa handlowa: SINOWON

Orzecznictwo: CE/ROHS

Numer modelu: AutoVision12102B

Dokument: D4 Sinowon AutoVision Serie...a1.pdf

Zapłata

Szczegóły pakowania: Sklejka

Czas dostawy: 30 dni roboczych

Zasady płatności: Akredytywa, T/T

Możliwość Supply: 100 zestawów/miesiąc

Galeria

System pomiarowy oparty na dużym przemieszczeniu 3D automatyczny wzrok kontaktowy wysoka precyzja

opis produktu

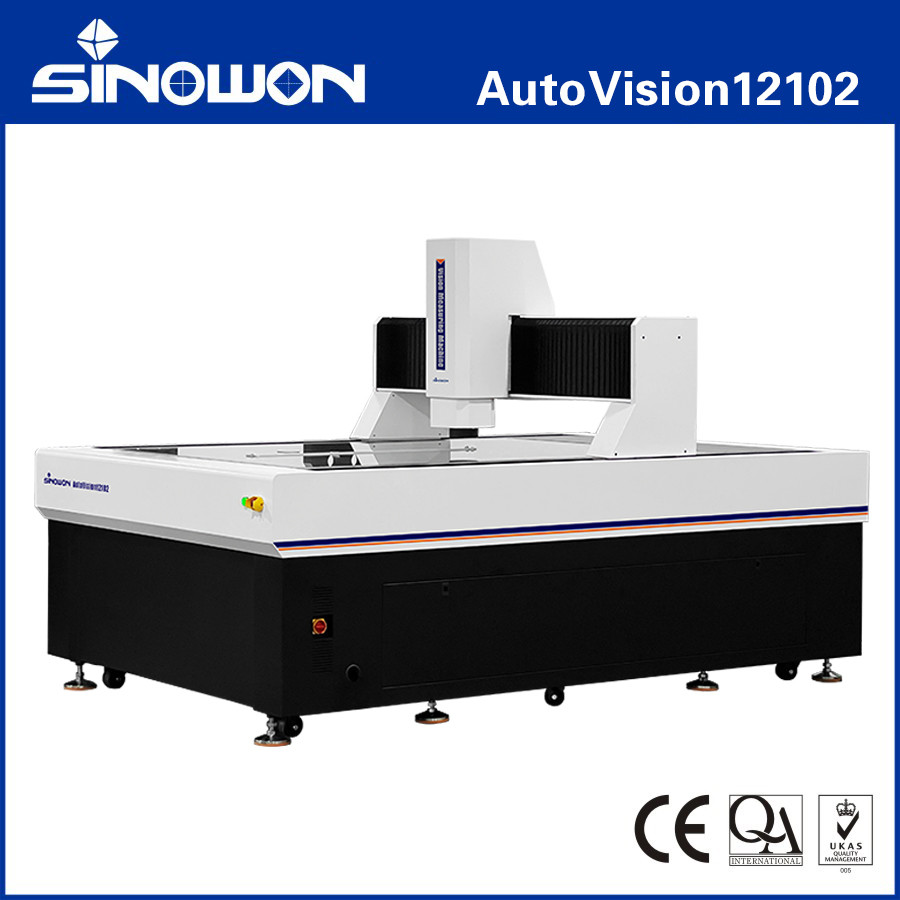

Wysoka Precyzja Duży Zakres Pomiaru Automatyczna maszyna do skanowania laserowego i wizyjnego 2.5D Seria AutoVision12102

System pomiarowy oparty na dużym przemieszczeniu 3D automatyczny wzrok kontaktowy wysoka precyzja 0

Wprowadzenie do produktu:

AutoVision to precyzyjny, automatyczny wizyjny przyrząd pomiarowy z ruchomym mostem, przeznaczony do precyzyjnych i wielkoskalowych pomiarów. Wykorzystując strukturę ruchomego mostu, mierzy nieruchomy przedmiot obrabiany, gwarantując precyzję i stabilność pomiaru, jest odpowiedni dla przemysłu elektronicznego, aparatury medycznej i instrumentów, pomiaru LCD oraz przemysłu lotniczego i kosmicznego oraz innych branż.

Charakterystyka produktu:Struktura typu ruchomego mostu, mierzone przedmioty obrabiane są zamocowane;l

Czteroosiowa, w pełni automatyczna kontrola CNC w pętli zamkniętej, automatyczny pomiar;l
Podstawa i kolumna z indyjskiego marmuru, dobra stabilność;l
Importowana skala liniowa RSF, rozdzielczość 0,1 um, szlifowana śruba kulowa i serwomotor AC itp. w celu zapewnienia precyzji i stabilności systemu ruchu;
Importowana kamera kolorowa HD, aby sprostać potrzebom wyraźnej obserwacji i dokładnego pomiaru;

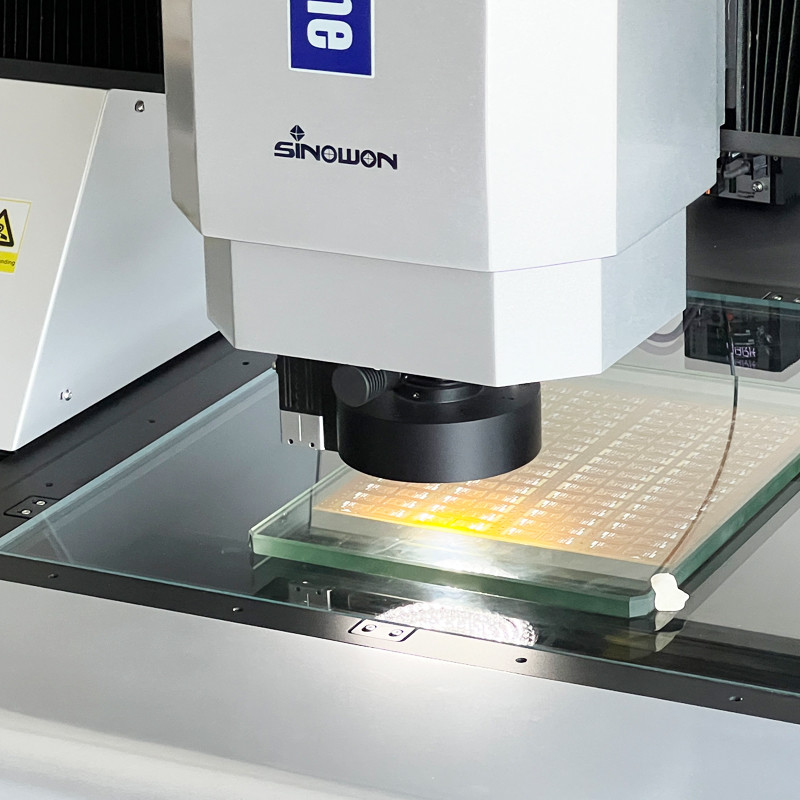

Obiektyw zoom zmotoryzowany o wysokiej rozdzielczości 8,3x, dokładne podwajanie i tylko jednokrotna korekcja pikseli;
Z programowalnym oświetleniem powierzchniowym LED 5-pierścieniowym 8-sekcyjnym i konturowym oświetleniem równoległym LED oraz wbudowaną inteligentną regulacją światła, może automatycznie kontrolować jasność w 8-sekcjach;
Potężna funkcja i łatwa obsługa oprogramowania iMeasuring w celu zwiększenia kontroli jakości;l

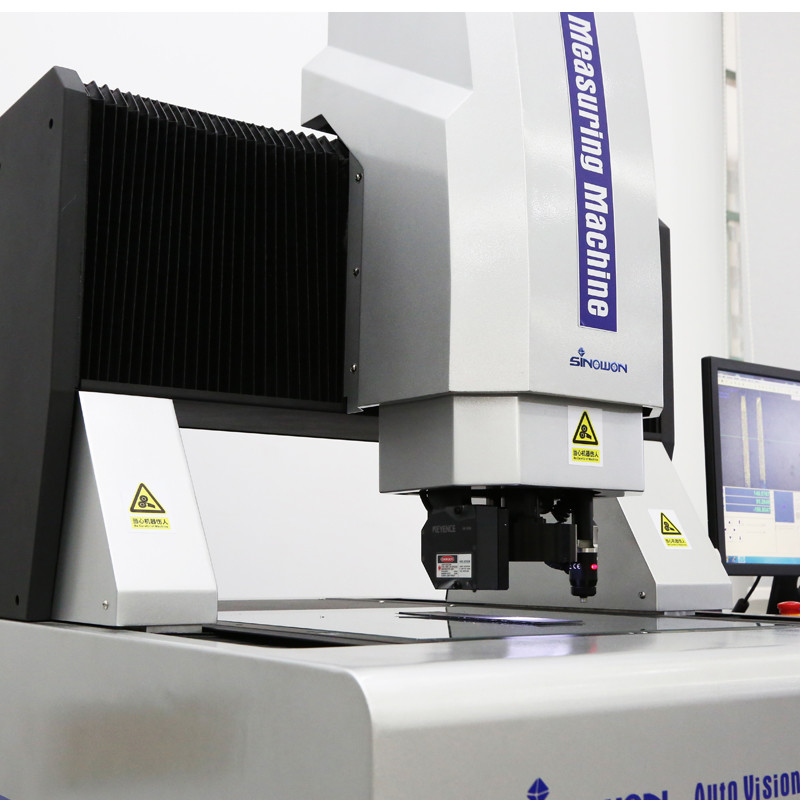

Opcjonalny moduł sondy MCP i czujnika laserowego. Maszyny mogą być dostosowane do wymagań klientów.
Specyfikacje:

Towar

Automatyczna maszyna wizyjna 2.5D		Model
Zakres ruchu osi X mm		800	1000	1200	1200
1000*800		1200*1000	1500*1200	1800*1200	Zakres ruchu osi Z (mm)
200		Optyczna maszyna pomiarowa OMM, znana również jako maszyna do pomiaru wizyjnego i maszyna do pomiaru bezkontaktowego, dwuwymiarowa maszyna pomiarowa, maszyna pomiarowa 2,5-wymiarowa, wraz z modernizacją nowoczesnego przemysłu o wysokiej precyzji i mikroprodukcji, przyjmuje bezkontaktową metodę pomiaru obrazu optycznego do szybkiego i precyzyjnego pomiaru. Pomiar wymiarów geometrycznych i tolerancji geometrycznych staje się nieunikniony.
Rozdzielczość europejskiej skali liniowej: 0,1 um		Tryb prowadzenia
Precyzyjna prowadnica liniowa klasy P, prowadnica z podwójnym torem i podwójnym suwakiem		Tryb pracy

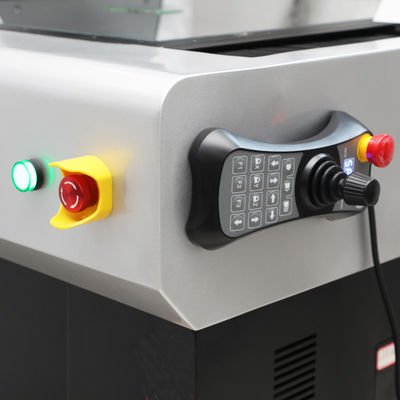

Kontroler joysticka, obsługa myszą, automatyczny program wykrywania		Dokładność* (um)
Oś XY: ≤3,5+L/200		Oś Z: ≤5,0+L/200
		Powtarzalność (um)
2um		Oświetlenie
System Kontur	Równoległe oświetlenie konturowe LED	0~255 Płynna regulacja 5-pierścieniowe 8-sekcyjne oświetlenie powierzchniowe LED
		Powierzchnia
	System wideo**
1/1,8" Cyfrowa kamera kolorowa o wysokiej rozdzielczości		Obiektyw zoom zmotoryzowany 8,3X;
		Powiększenie optyczne: 0,6X~5,0X; Powiększenie wideo: 20X~170X (monitor 21”) Oprogramowanie pomiarowe
iMeasuring		System operacyjny
Obsługa systemu operacyjnego WIN10/11-32/64 bit		Język
Angielski, chiński uproszczony, chiński tradycyjny, można dodać inne języki		Środowisko pracy
Temperatura 20℃±2℃, zmiana temperatury		<1℃/godz.; wilgotność 30%~80%RH; wibracje<0,02 g, ≤15 HzZasilanie
AC220V/50Hz; 110V/60Hz		Wymiary (szer. x gł. x wys.) (mm)
193813501692		217916461874	246217701736	276217701736	Rozmiar opakowania (szer. x gł. x wys.) (mm)
250019002200		242020602000	270020602000	300020602000	Waga netto (kg)
1500		200	2600X1600X200	2500	Uwaga:

L to zmierzona długość (mm), dokładność mechaniczna osi Z i dokładność ogniskowania są w dużym stopniu związane z powierzchnią przedmiotu obrabianego.

Powiększenie jest wartością przybliżoną, jest związane z wymiarem monitora i rozdzielczością.

Pole widzenia (mm) = (przekątna*pozioma*pionowa)

Opis modelu konfiguracji produktu (przykład z AutoVision12102):

Kategoria produktu

2.5D	3D	Towar	3D	Towar
Automatyczna maszyna wizyjna 2.5D	Maszyna pomiarowa AutoVision12102A	Automatyczna maszyna do skanowania laserowego i wizyjnego 2.5D	Automatyczna maszyna pomiarowa multisensoryczna 3D	Model AutoVision12102A
Zakres ruchu osi X mm	AutoVision15122A	AutoVision15122B	AutoVision15122C	AutoVision15122D
B	C	D	Znaczenie	Czujnik obiektywu optycznego
Czujnik obiektywu zoom i czujnik sondy kontaktowej	Czujnik obiektywu zoom i czujnik laserowy	Czujnik obiektywu zoom, czujnik sondy kontaktowej i czujnik laserowy	Sonda kontaktowa	Bez
MCP-Kit1	Laser Omron	Bez	Laser Omron	Bez
Bez	Laser Omron	Laser Omron	iMeasuring4.1	iMeasuring4.1
iMeasuring4.2	iMeasuring5.0	iMeasuring5.1	Modele i specyfikacje automatycznej maszyny wizyjnej z ruchomym mostem:	Model

Kod#

Zakres ruchu osi X mm	523-180R	Zakres ruchu osi X mm	523-180R	Zakres ruchu osi X mm	523-180R	Zakres ruchu osi X mm	523-180R
AutoVision542A	523-180J	AutoVision652A	523-180K	AutoVision862A	523-180L	AutoVision432B	523-280H
AutoVision542B	523-280J	AutoVision652B	523-280K	AutoVision862B	523-280L	AutoVision432C	523-380H
AutoVision542C	523-380J	AutoVision652C	523-380K	AutoVision862C	523-380L	AutoVision432D	523-480H
AutoVision542D	523-480J	AutoVision652D	523-480K	AutoVision862D	523-480L	Model	Kod#
Zakres ruchu osi X mm	523-180R	Zakres ruchu osi X mm	523-180R	Zakres ruchu osi X mm	523-180R	Zakres ruchu osi X mm	523-180R
AutoVision12102A	523-180N	AutoVision15122A	523-180P	AutoVision18122A	523-180Q	AutoVision1082B	523-280M
AutoVision12102B	523-280N	AutoVision15122B	523-280P	AutoVision18122B	523-280Q	AutoVision1082C	523-380M
AutoVision12102C	523-380N	AutoVision15122C	523-380P	AutoVision18122C	523-380Q	AutoVision1082D	523-480M
AutoVision12102D	523-480N	AutoVision15122D	523-480P	AutoVision18122D	523-480Q	Model	Kod#
Zakres ruchu osi X mm	523-180R	Zakres ruchu osi X mm	523-180R	Zakres ruchu osi X mm	523-180R	Zakres ruchu osi X mm	523-180R
SinoVision342A	528-180H	SinoVision452A	528-180J	SinoVision562A	528-180K	AutoVision26162B	523-280R
SinoVision342B	528-280H	SinoVision452B	528-280J	SinoVision562B	528-280K	AutoVision26162C	523-380R
SinoVision342C	528-380H	SinoVision452C	528-380J	SinoVision562C	528-380K	AutoVision26162D	523-480R
SinoVision342D	528-480H	SinoVision452D	528-480J	SinoVision562D	528-480K	Tabela prowadząca przestrzeń pomiarową automatycznej maszyny wizyjnej z ruchomym mostem:	Zakres ruchu

Model

Dokładność	Zakres ruchu osi X mm	Zakres ruchu osi Y mm		Standardowy zakres ruchu osi Z mm	Maksymalny zakres ruchu osi Z mm	E1x,y	E1z 300X400X200
Dokładność	Zakres ruchu osi X mm	SinoVision342	1,2+L/200	Standardowy zakres ruchu osi Z mm	Maksymalny zakres ruchu osi Z mm	E1x,y	E1z 300X400X200
3,0+L/200	400	300	1500	2,0+L/200	3,5+L/200	Optyczna maszyna pomiarowa OMM, znana również jako maszyna do pomiaru wizyjnego i maszyna do pomiaru bezkontaktowego, dwuwymiarowa maszyna pomiarowa, maszyna pomiarowa 2,5-wymiarowa, wraz z modernizacją nowoczesnego przemysłu o wysokiej precyzji i mikroprodukcji, przyjmuje bezkontaktową metodę pomiaru obrazu optycznego do szybkiego i precyzyjnego pomiaru. Pomiar wymiarów geometrycznych i tolerancji geometrycznych staje się nieunikniony.	2,0+L/200
400	200			400	2,0+L/200	Optyczna maszyna pomiarowa OMM, znana również jako maszyna do pomiaru wizyjnego i maszyna do pomiaru bezkontaktowego, dwuwymiarowa maszyna pomiarowa, maszyna pomiarowa 2,5-wymiarowa, wraz z modernizacją nowoczesnego przemysłu o wysokiej precyzji i mikroprodukcji, przyjmuje bezkontaktową metodę pomiaru obrazu optycznego do szybkiego i precyzyjnego pomiaru. Pomiar wymiarów geometrycznych i tolerancji geometrycznych staje się nieunikniony.	2,0+L/200
500	200			400	400	Optyczna maszyna pomiarowa OMM, znana również jako maszyna do pomiaru wizyjnego i maszyna do pomiaru bezkontaktowego, dwuwymiarowa maszyna pomiarowa, maszyna pomiarowa 2,5-wymiarowa, wraz z modernizacją nowoczesnego przemysłu o wysokiej precyzji i mikroprodukcji, przyjmuje bezkontaktową metodę pomiaru obrazu optycznego do szybkiego i precyzyjnego pomiaru. Pomiar wymiarów geometrycznych i tolerancji geometrycznych staje się nieunikniony.	2,0+L/200
4,0+L/200	300	400	2000	3,5+L/200	2,0+L/200	Optyczna maszyna pomiarowa OMM, znana również jako maszyna do pomiaru wizyjnego i maszyna do pomiaru bezkontaktowego, dwuwymiarowa maszyna pomiarowa, maszyna pomiarowa 2,5-wymiarowa, wraz z modernizacją nowoczesnego przemysłu o wysokiej precyzji i mikroprodukcji, przyjmuje bezkontaktową metodę pomiaru obrazu optycznego do szybkiego i precyzyjnego pomiaru. Pomiar wymiarów geometrycznych i tolerancji geometrycznych staje się nieunikniony.	2,0+L/200
500	200			2,0+L/200	400	Optyczna maszyna pomiarowa OMM, znana również jako maszyna do pomiaru wizyjnego i maszyna do pomiaru bezkontaktowego, dwuwymiarowa maszyna pomiarowa, maszyna pomiarowa 2,5-wymiarowa, wraz z modernizacją nowoczesnego przemysłu o wysokiej precyzji i mikroprodukcji, przyjmuje bezkontaktową metodę pomiaru obrazu optycznego do szybkiego i precyzyjnego pomiaru. Pomiar wymiarów geometrycznych i tolerancji geometrycznych staje się nieunikniony.	2,0+L/200
600	200			400	400	Optyczna maszyna pomiarowa OMM, znana również jako maszyna do pomiaru wizyjnego i maszyna do pomiaru bezkontaktowego, dwuwymiarowa maszyna pomiarowa, maszyna pomiarowa 2,5-wymiarowa, wraz z modernizacją nowoczesnego przemysłu o wysokiej precyzji i mikroprodukcji, przyjmuje bezkontaktową metodę pomiaru obrazu optycznego do szybkiego i precyzyjnego pomiaru. Pomiar wymiarów geometrycznych i tolerancji geometrycznych staje się nieunikniony.	2,0+L/200
800	200			400	300	Optyczna maszyna pomiarowa OMM, znana również jako maszyna do pomiaru wizyjnego i maszyna do pomiaru bezkontaktowego, dwuwymiarowa maszyna pomiarowa, maszyna pomiarowa 2,5-wymiarowa, wraz z modernizacją nowoczesnego przemysłu o wysokiej precyzji i mikroprodukcji, przyjmuje bezkontaktową metodę pomiaru obrazu optycznego do szybkiego i precyzyjnego pomiaru. Pomiar wymiarów geometrycznych i tolerancji geometrycznych staje się nieunikniony.	2,0+L/200
5,0+L/200	800	1000	200	300	300	Optyczna maszyna pomiarowa OMM, znana również jako maszyna do pomiaru wizyjnego i maszyna do pomiaru bezkontaktowego, dwuwymiarowa maszyna pomiarowa, maszyna pomiarowa 2,5-wymiarowa, wraz z modernizacją nowoczesnego przemysłu o wysokiej precyzji i mikroprodukcji, przyjmuje bezkontaktową metodę pomiaru obrazu optycznego do szybkiego i precyzyjnego pomiaru. Pomiar wymiarów geometrycznych i tolerancji geometrycznych staje się nieunikniony.	3,5+L/200
5,0+L/200	1000	1200	200	300	200	Optyczna maszyna pomiarowa OMM, znana również jako maszyna do pomiaru wizyjnego i maszyna do pomiaru bezkontaktowego, dwuwymiarowa maszyna pomiarowa, maszyna pomiarowa 2,5-wymiarowa, wraz z modernizacją nowoczesnego przemysłu o wysokiej precyzji i mikroprodukcji, przyjmuje bezkontaktową metodę pomiaru obrazu optycznego do szybkiego i precyzyjnego pomiaru. Pomiar wymiarów geometrycznych i tolerancji geometrycznych staje się nieunikniony.	3,5+L/200
5,0+L/200	1200	1500	200	200	200	Optyczna maszyna pomiarowa OMM, znana również jako maszyna do pomiaru wizyjnego i maszyna do pomiaru bezkontaktowego, dwuwymiarowa maszyna pomiarowa, maszyna pomiarowa 2,5-wymiarowa, wraz z modernizacją nowoczesnego przemysłu o wysokiej precyzji i mikroprodukcji, przyjmuje bezkontaktową metodę pomiaru obrazu optycznego do szybkiego i precyzyjnego pomiaru. Pomiar wymiarów geometrycznych i tolerancji geometrycznych staje się nieunikniony.	3,5+L/200
5,0+L/200	1200	1800	200	200	2000X1500X200	Optyczna maszyna pomiarowa OMM, znana również jako maszyna do pomiaru wizyjnego i maszyna do pomiaru bezkontaktowego, dwuwymiarowa maszyna pomiarowa, maszyna pomiarowa 2,5-wymiarowa, wraz z modernizacją nowoczesnego przemysłu o wysokiej precyzji i mikroprodukcji, przyjmuje bezkontaktową metodę pomiaru obrazu optycznego do szybkiego i precyzyjnego pomiaru. Pomiar wymiarów geometrycznych i tolerancji geometrycznych staje się nieunikniony.	Optyczna maszyna pomiarowa OMM, znana również jako maszyna do pomiaru wizyjnego i maszyna do pomiaru bezkontaktowego, dwuwymiarowa maszyna pomiarowa, maszyna pomiarowa 2,5-wymiarowa, wraz z modernizacją nowoczesnego przemysłu o wysokiej precyzji i mikroprodukcji, przyjmuje bezkontaktową metodę pomiaru obrazu optycznego do szybkiego i precyzyjnego pomiaru. Pomiar wymiarów geometrycznych i tolerancji geometrycznych staje się nieunikniony.
5,0+L/200	1500	2000	200	200	2600X1600X200	Optyczna maszyna pomiarowa OMM, znana również jako maszyna do pomiaru wizyjnego i maszyna do pomiaru bezkontaktowego, dwuwymiarowa maszyna pomiarowa, maszyna pomiarowa 2,5-wymiarowa, wraz z modernizacją nowoczesnego przemysłu o wysokiej precyzji i mikroprodukcji, przyjmuje bezkontaktową metodę pomiaru obrazu optycznego do szybkiego i precyzyjnego pomiaru. Pomiar wymiarów geometrycznych i tolerancji geometrycznych staje się nieunikniony.	Optyczna maszyna pomiarowa OMM, znana również jako maszyna do pomiaru wizyjnego i maszyna do pomiaru bezkontaktowego, dwuwymiarowa maszyna pomiarowa, maszyna pomiarowa 2,5-wymiarowa, wraz z modernizacją nowoczesnego przemysłu o wysokiej precyzji i mikroprodukcji, przyjmuje bezkontaktową metodę pomiaru obrazu optycznego do szybkiego i precyzyjnego pomiaru. Pomiar wymiarów geometrycznych i tolerancji geometrycznych staje się nieunikniony.
2600	200	2000	200	200	Inne specyfikacje zakresu ruchu można dostosować do potrzeb klienta.	Optyczna maszyna pomiarowa OMM, znana również jako maszyna do pomiaru wizyjnego i maszyna do pomiaru bezkontaktowego, dwuwymiarowa maszyna pomiarowa, maszyna pomiarowa 2,5-wymiarowa, wraz z modernizacją nowoczesnego przemysłu o wysokiej precyzji i mikroprodukcji, przyjmuje bezkontaktową metodę pomiaru obrazu optycznego do szybkiego i precyzyjnego pomiaru. Pomiar wymiarów geometrycznych i tolerancji geometrycznych staje się nieunikniony.	Optyczna maszyna pomiarowa OMM, znana również jako maszyna do pomiaru wizyjnego i maszyna do pomiaru bezkontaktowego, dwuwymiarowa maszyna pomiarowa, maszyna pomiarowa 2,5-wymiarowa, wraz z modernizacją nowoczesnego przemysłu o wysokiej precyzji i mikroprodukcji, przyjmuje bezkontaktową metodę pomiaru obrazu optycznego do szybkiego i precyzyjnego pomiaru. Pomiar wymiarów geometrycznych i tolerancji geometrycznych staje się nieunikniony.

Optyczne maszyny pomiarowe nadają się do wszystkich obszarów zastosowań w celu pomiaru współrzędnych i są szeroko stosowane w przemyśle maszynowym, elektronicznym, instrumentów, sprzętu, tworzyw sztucznych i innych. Takich jak: formy, śruby, metale, akcesoria, guma, płytki PCB, sprężyny, sprzęt, elektronika, tworzywa sztuczne, lotnictwo, kosmonautyka itp., pokonuje wady tradycyjnych suwmiarek, mikrometrów i projektorów profilowych, co jest precyzyjną, wydajną i niezawodną maszyną pomiarową integrującą technologie optyczne, mechaniczne, elektroniczne i przetwarzania obrazu komputerowego.

Obiekt do pomiaru jest powiększany przez optyczny system powiększający. Po zebraniu cech obrazu przez system kamery CCD i przetworzeniu przez algorytmy komputerowe i programowe, kontur i kształt powierzchni, rozmiar, kąt i położenie różnych złożonych i precyzyjnych części mogą być wykrywane automatycznie. Mikroinspekcja i kontrola jakości. Dane pomiarowe można zaimportować do programu AUTOCAD, aby stały się kompletnym rysunkiem technicznym, a dokumenty w formatach DXF, IGS i innych mogą być generowane, a także można je importować do programów WORD, EXCEL i SPC do analizy statystycznej w celu generowania CPK i różnych raportów statystycznych.

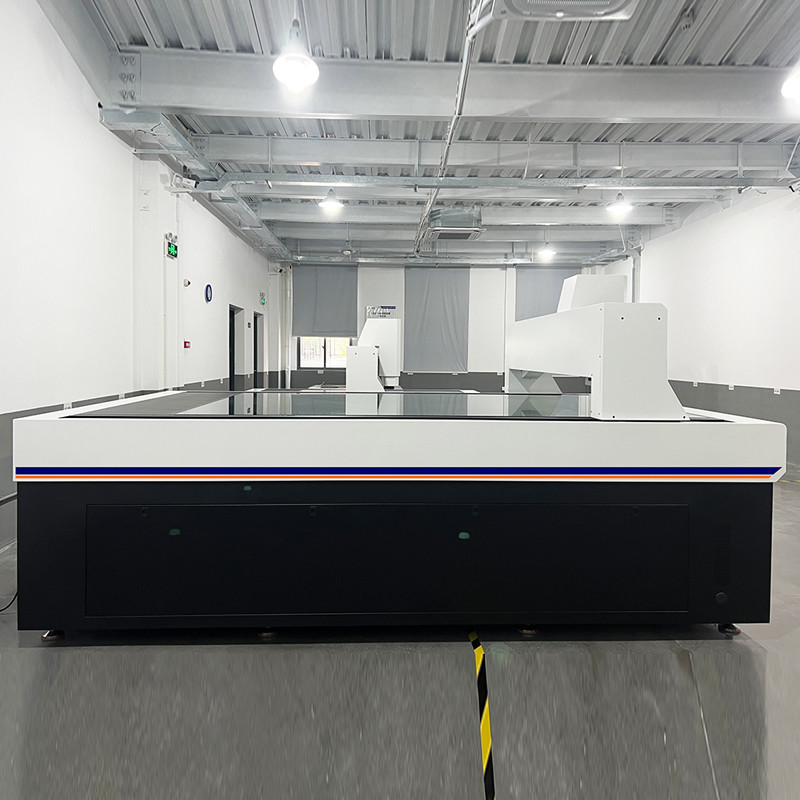

System pomiarowy oparty na dużym przemieszczeniu 3D automatyczny wzrok kontaktowy wysoka precyzja 1

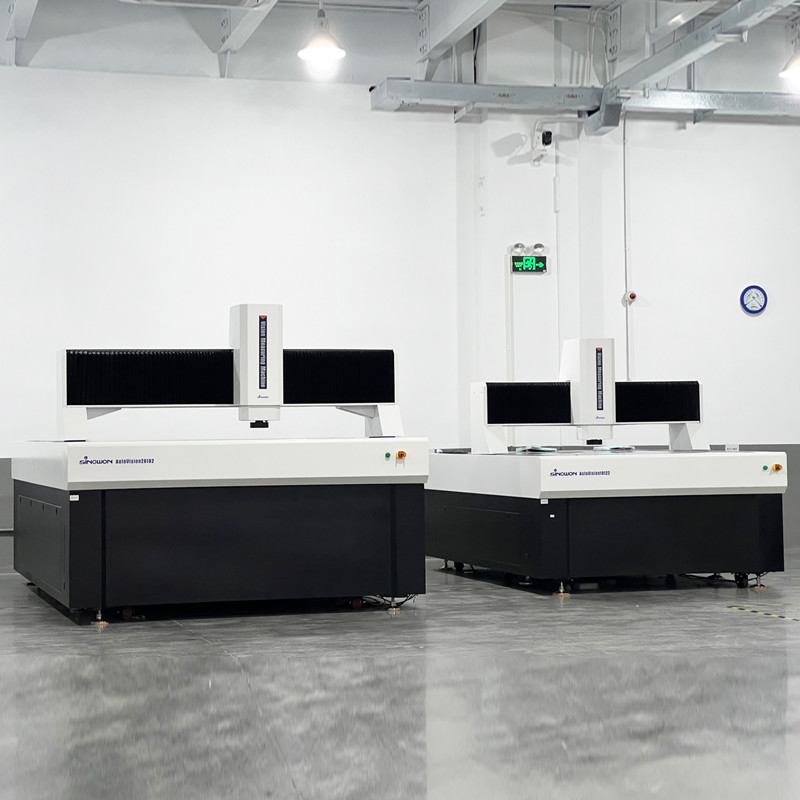

System pomiarowy oparty na dużym przemieszczeniu 3D automatyczny wzrok kontaktowy wysoka precyzja 2

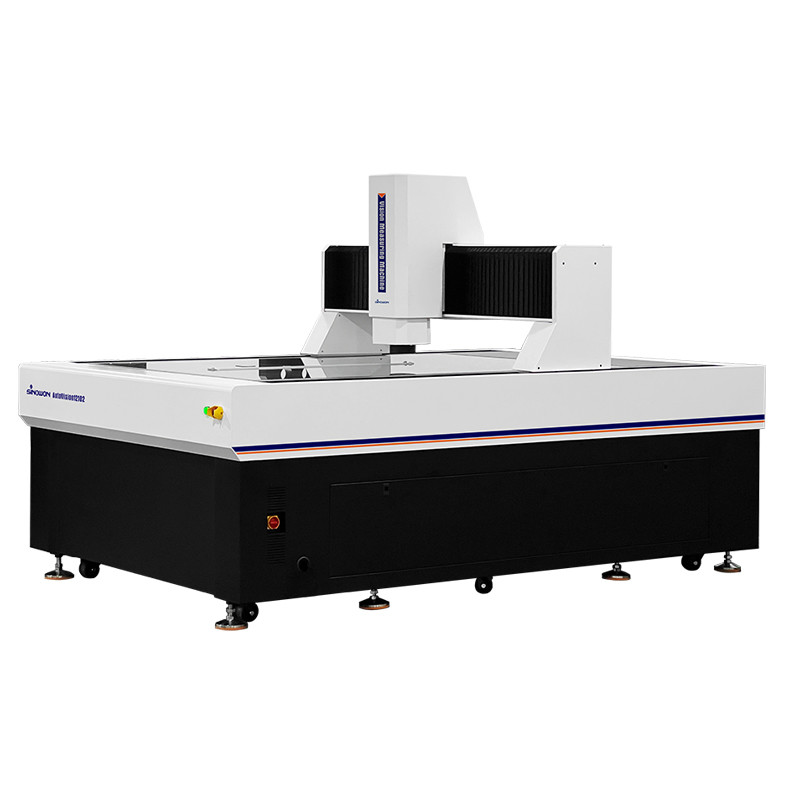

System pomiarowy oparty na dużym przemieszczeniu 3D automatyczny wzrok kontaktowy wysoka precyzja 3
