Automatyczna maszyna pomiarowa widzenia mostu ruchomego System pomiaru widzenia 3D

1 zestaw

MOQ

Can be discussed

Cena £

Automatyczna maszyna pomiarowa widzenia mostu ruchomego System pomiaru widzenia 3D

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Kod#: 523-220H

Przesuw osi X/Y: (400*300) mm

Przesuw osi Z: 200mm

Oś X/Y/Z Skala liniowa: Rozdzielczość: 0,1um

Dokładność osi XY: ≤2,5+L/200(um)

Dokładność osi Z: ≤5,0+L/200(um)

Powtarzalność: 2um

Oprogramowanie pomiarowe: iPomiar

Wymiary (SxGxW): (1195*832*1579) mm

Waga netto: 650kg

Podkreślić:

Maszyna pomiarowa widzenia mostu ruchomego 3D

,

Automatyczna maszyna pomiarowa widzenia mostu ruchomego

,

Automatyczny system pomiaru widzenia 3D

Podstawowe informacje

Miejsce pochodzenia: Jiangmen, Chiny

Nazwa handlowa: SINOWON

Orzecznictwo: CE/ROHS

Numer modelu: Automea 432B

Dokument: D4 Sinowon AutoMea Series M...a1.pdf

Zapłata

Szczegóły pakowania: sklejka

Czas dostawy: 30 dni roboczych

Zasady płatności: L/C, T/T

Możliwość Supply: 100 zestawów/miesiąc

Galeria

Automatyczna maszyna pomiarowa widzenia mostu ruchomego System pomiaru widzenia 3D

opis produktu

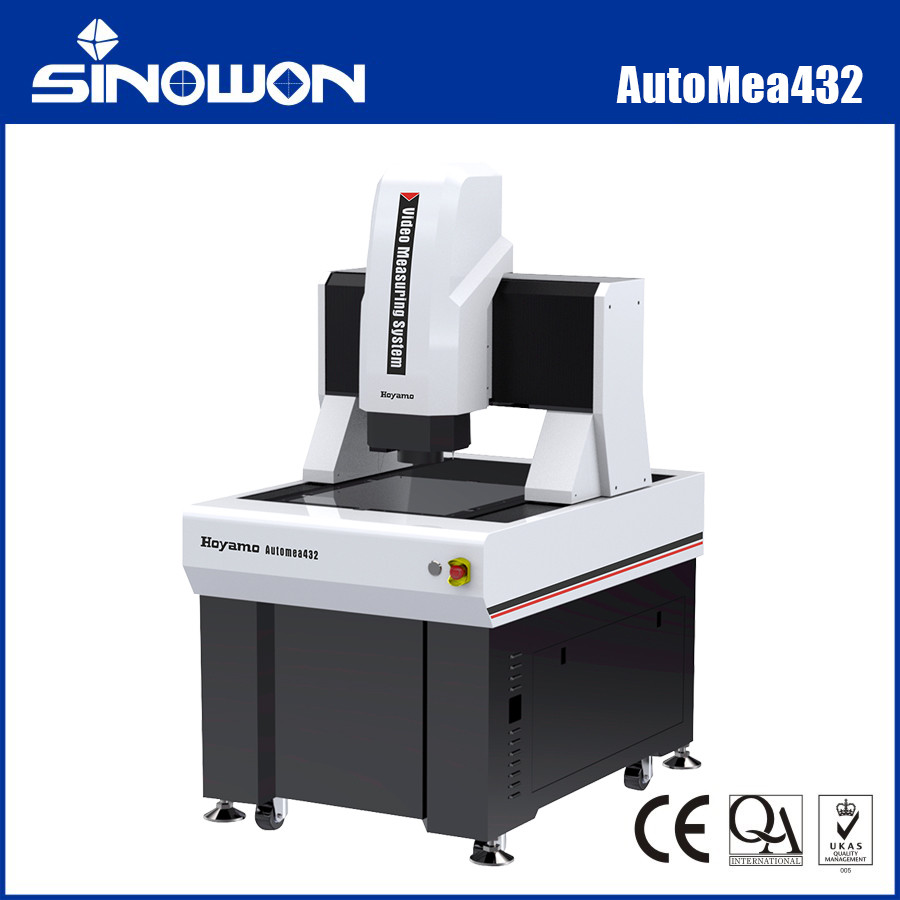

Przenośny most 3D Automatyczny kontakt i system pomiaru wideo Automea serii 432

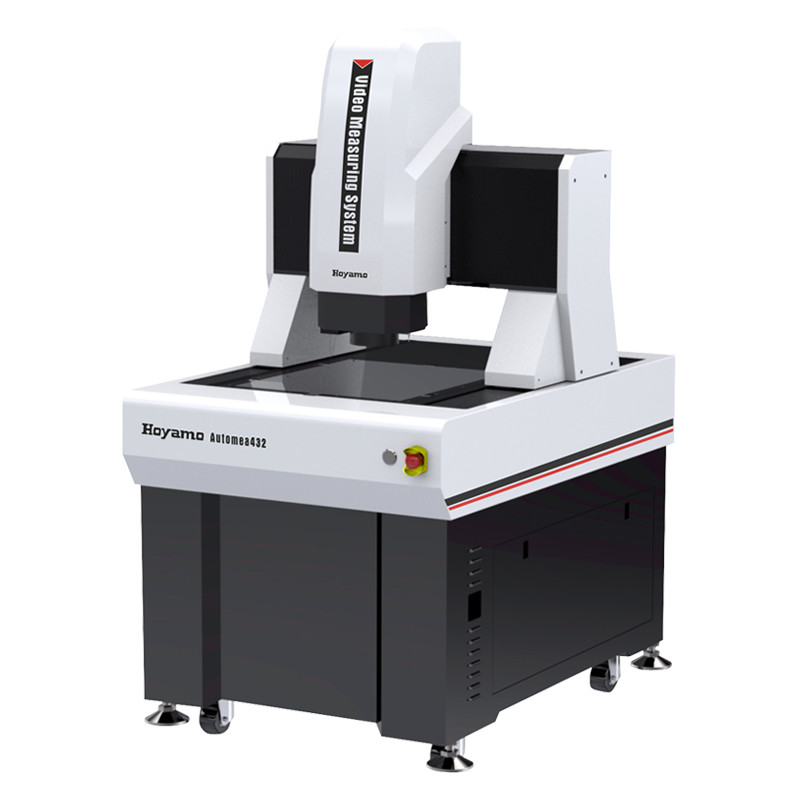

Automatyczna maszyna pomiarowa widzenia mostu ruchomego System pomiaru widzenia 3D 0

Wprowadzenie produktu:

Automea to w pełni automatyczny przyrząd pomiarowy widzenia typu mostek ruchomy, przeznaczony do pomiarów o wysokiej precyzji i dużych rozmiarach.w przypadku gdy zmierzony element roboczy pozostaje nieruchomy w celu zapewnienia dokładności i stabilności pomiaru,Jest odpowiedni do pomiarów w takich branżach jak elektronika, sprzęt medyczny, LCD, lotnictwo i lotnictwo.

Charakterystyka produktuc:

Wykorzystanie urządzeń, o których mowa w pozycji 7A001.a.
Czterosiowe sterowanie CNC w pełni automatyczne w pętli zamkniętej do pomiarów w pełni automatycznych;
Podstawa marmurowa i poprzeczna dla stabilności i niezawodności;
0.5 μm wysokoprzyjrzyste szklane linijki siatkowe dla wysokiej precyzji i stabilności;
Precyzyjny przewodnik liniowy, śrubka kulkowa do uziemienia i serwomotor AC w celu zapewnienia stabilności dokładności pozycjonowania układu ruchu maszyny;
Kamera kolorowa o wysokiej rozdzielczości spełniająca wymagania jasnej obserwacji i stabilnego pomiaru;
6.5X obiektyw optyczny o wysokiej rozdzielczości dla dokładnego automatycznego zoomowania z kalibracją jednego piksela;
Programuje się 5-pierścieniowe 8-strefowe światło powierzchniowe LED i równoległy system oświetlenia konturowego LED do inteligentnej regulacji jasności 256 poziomów;
Wyposażone w w pełni automatyczne oprogramowanie do pomiaru obrazu iMeasuring, wydajne i łatwe w obsłudze;
Opcjonalne konfiguracje obejmują sondy dotykowe, sondy laserowe i dostosowanie klienta do wymagań.

Specyfikacje:

Towar		Automatyczny system pomiaru wideo mostek ruchomyme Seria
Model		AutoMea432	AutoMea542	AutoMea652	AutoMea862
Przejazd w osi X/Y		(400*300) mm	(500*400) mm	(600*500) mm	(800*600) mm
Podróż oś Z		200 mm
X/Y/Z-3 Oś w skali liniowej		Szklana linijka kratkowa, rozdzielczość: 0,5 mm
Tryb sterowania		Precyzyjna liniowa szyba kierownicza, podwójne tory z podwójnym sterowaniem suwakami
Tryb działania		Joystick, operacja myszą, program automatycznego wykrywania.
Dokładność*		Oś XY:≤2,5+L/200 ((um)
		Oś Z:≤5,0+L/200 ((um)
Powtarzalność		2um
Oświetlenie System	Kontur	Oświetlenie równoległego konturu LED
		0~255 Bezstopniowe, regulowane 5-pierścieniowe 8-podziałowe oświetlenie powierzchni LED
	Powierzchnia
System wideo**		Działania w zakresie ochrony środowiska
		6.5X Manual Zoom Lens; Zwiększenie optyczne: 0.7X-4.5X, Zwiększenie wideo: 26X~172X (21.5 ′′monitor)
Oprogramowanie pomiarowe		iPomiar
System operacyjny		Wspieranie systemu operacyjnego WIN10/11-32/64 bit
Język		Angielski, chiński uproszczony, chiński tradycyjny, można dodać inne języki
Środowisko pracy		Temperatura 20°C±2°C, zmiana temperatury <1°C/hr; wilgotność 30%~80%RH; wibracje <0,02g, ≤15Hz.
Zasilanie		220V/50Hz/10A
Wymiar ((WxDxH)		(11958321579) mm	(14639401591) mm	(156810401591) mm	(181811571590) mm
Rozmiar opakowania ((WxDxH))		(138011701910) mm	(169013002000) mm	(180014002000) mm	(230017002000) mm
Waga netto		650 kg	780 kg	1380 kg	2000 kg

Uwaga:

L jest długością mierzoną ((mm), dokładność mechaniczna osi Z i dokładność ostrości są w dużym stopniu związane z powierzchnią przedmiotu.

Powiększenie jest wartością przybliżoną, związaną z wymiarem monitora i rozdzielczością.

Pole widzenia ((mm) = (diagonalne*horyzontalne*wertikalne)

Opis modelu konfiguracji produktu (na przykład AutoMea432):

Kategoria produktów	2.5D	3D	2.5D	3D
Towar	2.5D Automatyczny system pomiaru wideo	Automatyczny kontakt 3D i system pomiaru wideo	2.5D Automatyczny System Skanowania Laserowego i Videomierzania	3D automatyczne wielozmysłowe Maszyna pomiarowa
Model	Automea 432A	Automea 432B	Automea 432C	Automea 432D
Rodzaj	A	B	C	D
Znaczenie	Optyczny czujnik soczewki zoomowej	Czujnik obiektywu zoomowego i czujnik sondy kontaktowej	Czujnik obiektywu zoomowego i czujnik lasera	Czujnik soczewki zoomowej, czujnik sondy kontaktowej i czujnik lasera
Kontaktowa sonda	Bez	MCP-Kit1	Bez	MCP-Kit1
Moduł laserowy	Bez	Bez	Omron Lazer	Omron Lazer
Wersja oprogramowania	iPomiar4.1	iPomiar4.2	- Mierzę 5.0	- Mierzę 5.1

Automatyczny most ruchomy Modele i specyfikacje systemów pomiarowych wideo:

Model	Kod#	Model	Kod#	Model	Kod#	Model	Kod#
Automea 432A	523-120H	Automea542A	523-120J	Automea652A	523-120K	Automea862A	523-120L
Automea 432B	523-220H	Automea542B	523-220J	Automea652B	523-220K	Automea862B	523-220L
Automea 432C	523-320H	Automea542C	523-320J	Automea652C	523-320K	Automea862C	523-320L
Automea 432D	523-420H	Automea542D	523-420J	Automea652D	523-420K	Automea862D	523-420L
Model	Kod#	Model	Kod#	Model	Kod#	Model	Kod#
Automea1082A	523-120M	Automea12102A	523-120N	Automea15122A	523-120P	Automea18122A	523-120Q
Automea1082B	523-220M	Automea12102B	523-220N	Automea15122B	523-220P	Automea18122B	523-220Q
Automea1082C	523-320M	Automea12102C	523-320N	Automea15122C	523-320P	Automea18122C	523-320Q
Automea1082D	523-420M	Automea12102D	523-420N	Automea15122D	523-420P	Automea18122D	523-420Q
Model	Kod#	Model	Kod#	Model	Kod#	Model	Kod#
Automea26162A	523-120R	Automea26162B	523-220R	Automea26162C	523-320R	Automea26162D	523-420R

Automatyczny system pomiaru wideo mostek ruchomy Tabela przewodnika pomiarowego przestrzeni:

Podróże	Model	Dokładność		X Oś Przejazd mm	Podróż o osi Y mm	Oś Z Standardowy przejazd mm	Oś Z Maksymalny przejazd na zamówienie, mm
Podróże	Model	E1x,y	E1z	X Oś Przejazd mm	Podróż o osi Y mm	Oś Z Standardowy przejazd mm	Oś Z Maksymalny przejazd na zamówienie, mm
400X300X200	Automea 432	2.5+L/200	5.0+L/200	300	400	200	400
500X400X200	Automea542			400	500	200	400
600X500X200	Automea652			500	600	200	400
800X600X200	Automea862			600	800	200	400
1000X800X200	Automea1082	3.0+L/200	5.0+L/200	800	1000	200	300
1200X1000X200	Automea12102	3.5+L/200	5.0+L/200	1000	1200	200	300
1500X1200X200	Automea15122	4.0+L/200	5.0+L/200	1200	1500	200	300
1800X1200X200	Automea18122	4.5+L/200	5.0+L/200	1200	1800	200	200
2000X1500X200	Automea20152	5.0+L/200	5.0+L/200	1500	2000	200	200
2600X1600X200	Automea26162	5.0+L/200	5.0+L/200	1600	2600	200	200

Inne specyfikacje podróży mogą być dostosowane do potrzeb klienta.
