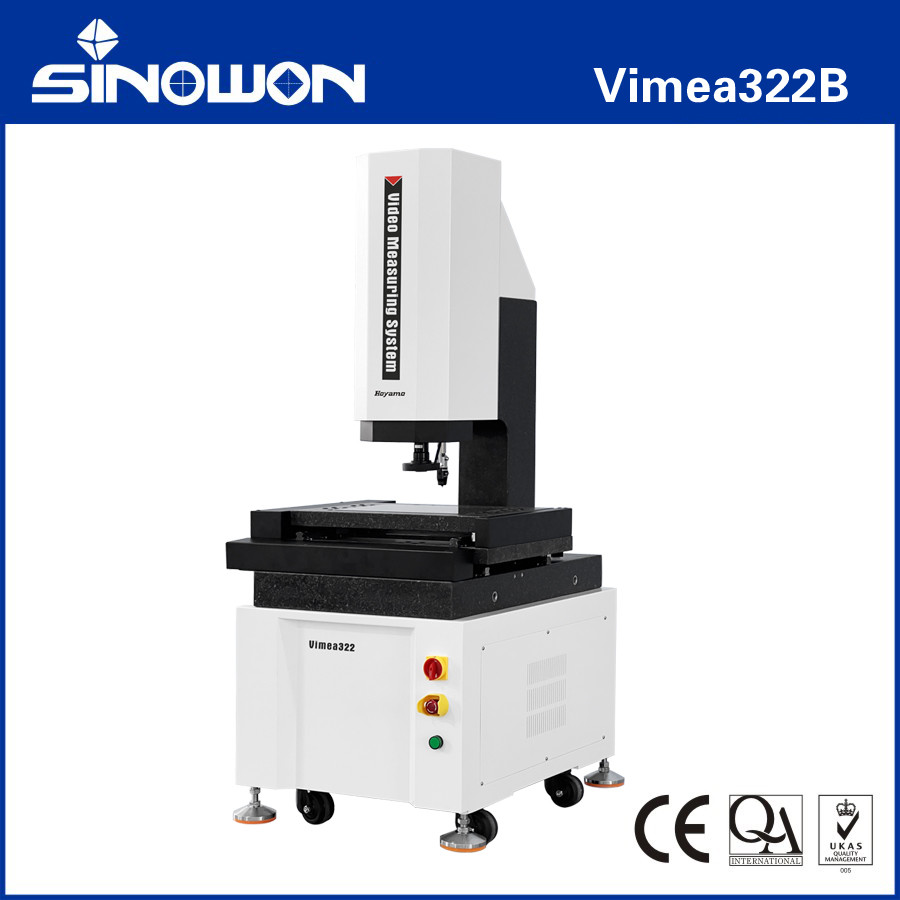

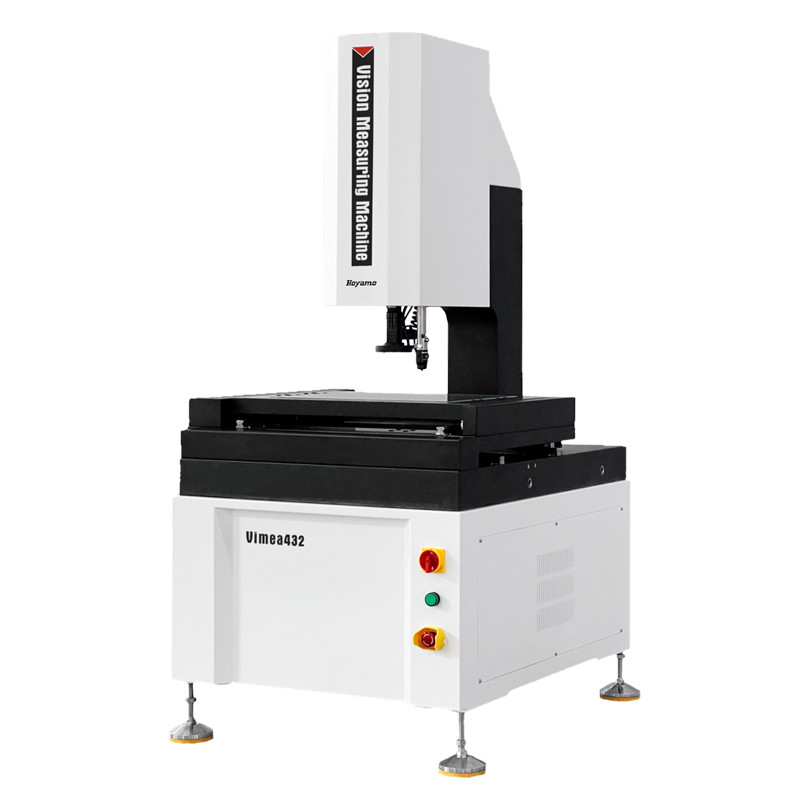

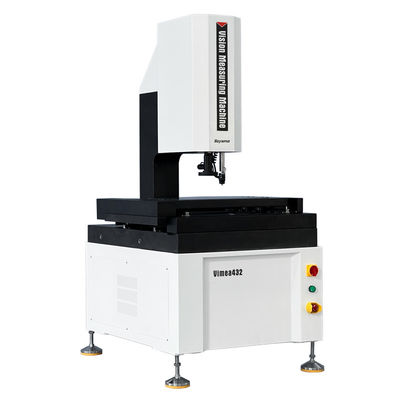

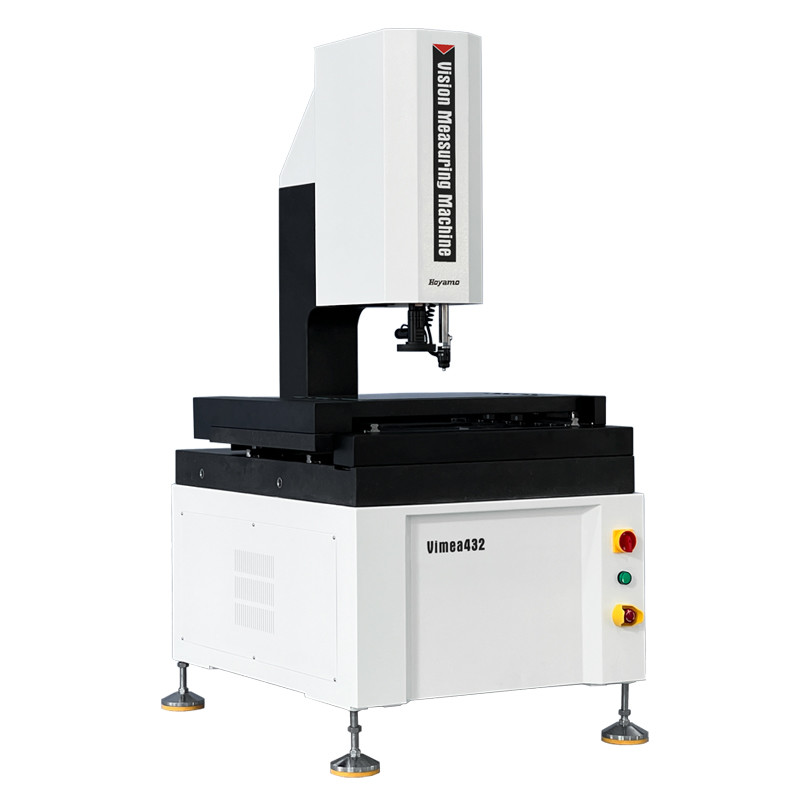

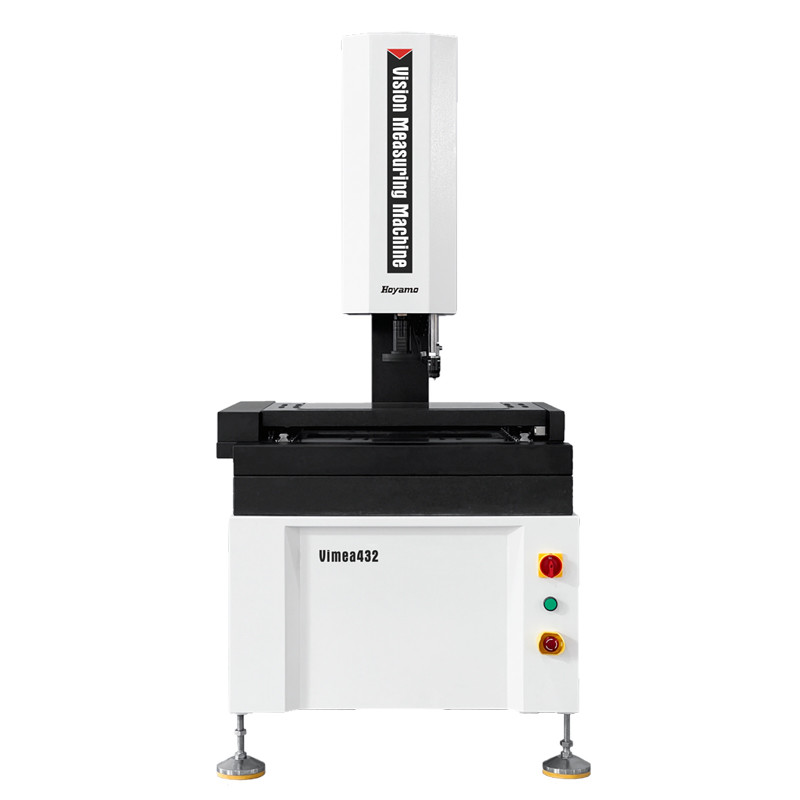

System pomiarowy 3D automatycznego kontaktu i wideo Vimea322B
Charakterystyka produktu:
1.XYZ trzyosiowe automatyczne sterowanie precyzyjne CNC, precyzyjne pozycjonowanie;
2Podstawa i filar granitowy, dobra stabilność;
3Precyzyjne przewodniki liniowe, śruby kulkowe do szlifowania i serwomotory AC itp. zapewniają dokładność i stabilność układu ruchu;
4.0.5 μm wysokoprzyjrzystościowa linijka siatkowa zapewniająca dokładność pozycjonowania i dokładność pomiarów systemu;
5.Kamera cyfrowa o wysokiej rozdzielczości zapewniająca wyraźne obserwacje i dokładne pomiary;
6.6.5X obiektyw optyczny o wysokiej rozdzielczości, dokładne powiększanie, jednorazowa korekta pikseli;
7.Programowane 5-pierścieniowe 8-strefowe oświetlenie powierzchni LED i równoległy system oświetlenia konturów LED inteligentnie realizują regulację jasności 256 poziomów;
8Automatyczne oprogramowanie do pomiaru wizji iMeasuring z potężnymi funkcjami i łatwym w obsłudze.
Specyfikacje:
| Towar |
System automatycznego pomiaru wideo z podnośnikiem serii Vimea |
| Model |
Vimea322 |
Vimea432 |
Vimea542 |
| Przejazd w osi X/Y |
(300*200) mm |
(400*300) mm |
(500*400) mm |
| Podróż oś Z |
200 mm |
| X/Y/Z 3-osiowa skala liniowa ((mm) |
Rozdzielczość w skali liniowej:00,5 mm |
| Tryb sterowania |
Wysoce precyzyjny przewodnik liniowy, podwójny przewodnik podwójny |
| Tryb działania |
Joystick Controller, operacja myszy, program automatycznego wykrywania |
| Dokładność* |
Oś XY:≤2,5+L/200 ((um) |
| Oś Z:≤5,0+L/200 ((um) |
| Powtarzalność |
2um |
|
Oświetlenie
System
|
Kontur |
Oświetlenie równoległego konturu LED |
| Powierzchnia |
0~255 Bezstopniowe regulowane 5-pierścieniowe 8-podziałowe oświetlenie powierzchni LED |
| System wideo** |
1/2.9" Wysokiej rozdzielczości Kamera cyfrowa |
| 6.5X ręczne obiektywy zoomowe, powiększanie optyczne:0.7X-4.5X, powiększenie wideo: 28X~180X |
| Oprogramowanie pomiarowe |
iPomiar |
| System operacyjny |
Wsparcie systemu operacyjnego WIN 10/11-32/64 |
| Język |
Angielski, chiński uproszczony, chiński tradycyjny, opcjonalne wersje w innych językach |
| Środowisko pracy |
Temperatura 20°C±2°C, zmiana temperatury <1°C/Hr; wilgotność 30%~80%RH; wibracje <0,02g, ≤15Hz. |
| Zasilanie |
220V/50Hz/10A |
| Pojemność ładunkowa |
25 kg ~ 50 kg |
| Wymiar ((WxDxH) |
(789*636*1640) mm |
(961*747*1640) mm |
121*860*1690) mm |
| Wymiar opakowania ((WxDxH)) |
(1040*900*1900) mm |
(1140*1000*1900) mm |
(1260*1100*1900) mm |
| Waga brutto/waga netto |
200 kg |
320 kg. |
505 kg |
Uwaga:
L jest długością mierzoną ((mm), dokładność mechaniczna osi Z i dokładność ostrości są w dużym stopniu związane z powierzchnią przedmiotu.
Powiększenie jest wartością przybliżoną, związaną z wymiarem monitora i rozdzielczością.
0.5X lub 2X obiektyw jest opcjonalnie dostępny w zależności od potrzeb.
Opis modelu konfiguracji produktu (przykład z Vimea322):
| Kategoria produktów |
2.5D |
3D |
2.5D |
3D |
| Towar |
2.5D Automatyczny system pomiaru wideo |
3D automatyczny
System pomiaru kontaktu i wideo
|
2.5D Automatyczny
System pomiaru laserowego i wideo
|
3D automatyczne wielozmysłowe
Maszyna pomiarowa
|
| Model |
Vimea322A |
Vimea322B |
Vimea322C |
Vimea322D |
| Rodzaj |
A |
B |
C |
D |
| Znaczenie |
Optyczny czujnik soczewki zoomowej |

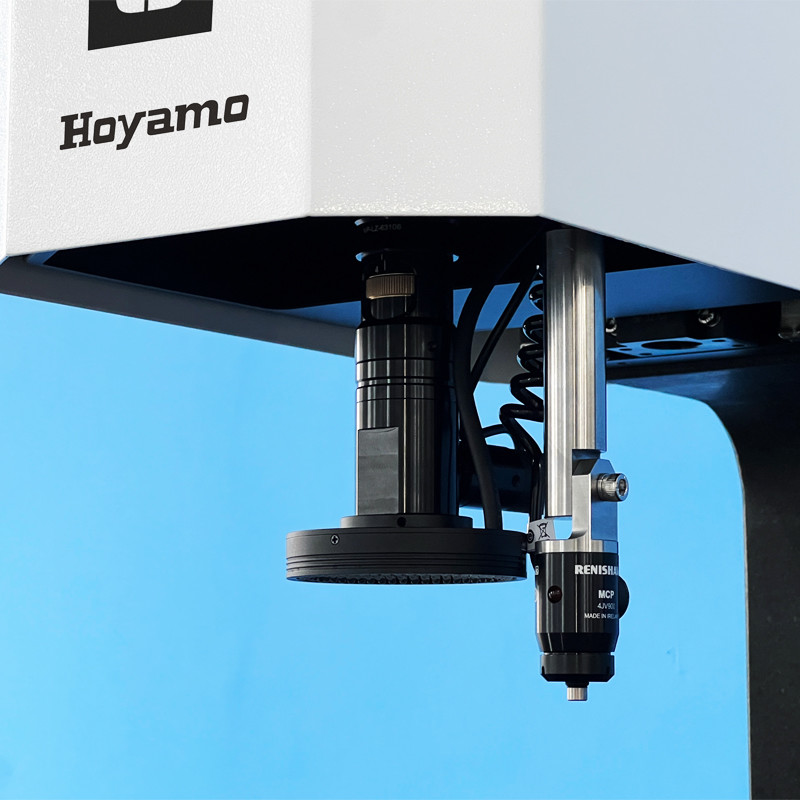

Czujnik obiektywu zoomowego i czujnik sondy kontaktowej |
Czujnik obiektywu zoomowego i czujnik lasera |
Czujnik soczewki zoomowej, czujnik sondy kontaktowej i czujnik lasera |
| Kontaktowa sonda |
Bez |
MCP-Kit1 |
Bez |
MCP-Kit1 |
| Moduł laserowy |
Bez |
Bez |
Laser Omron |
Laser Omron |
| Wersja oprogramowania |
iPomiar4.1 |
iPomiar4.2 |
- Mierzę 5.0 |
- Mierzę 5.1 |
Modele i specyfikacje automatycznych systemów pomiarowych wideo z podnośnikiem:
| Model |
Kod# |
Model |
Kod# |
Model |
Kod# |
| Vimea322A |
524-120G |
Vimea432A |
524-120H |
Vimea542A |
524-120J |
| Vimea322B |
524-220G |
Vimea432B |
524-220H |
Vimea542B |
524-220J |
| Vimea322C |
524-320G |
Vimea432C |
524-320H |
Vimea542C |
524-320J |
| Vimea322D |
524-420G |
Vimea432D |
524-420H |
Vimea542D |
524-420J |
System automatycznego pomiaru wideo z podnośnikiem:
| Podróże |
Model
|
Dokładność |
Podróż o osi X
mm
|
YAxis Travel
mm
|
Oś Z Standardowy przejazd
mm
|
Oś Z Maksymalny przejazd dostosowany
mm
|
| E1x,y |
E1z |
| 300x200x200 |
Vimea322 |
2.5+L/200 |
5.0+L/200 |
300 mm |
200 mm |
200 mm |
250 mm |
| 400x300x200 |
Vimea432 |
2.5+L/200 |
5.0+L/200 |
400 mm |
300 mm |
200 mm |
300 mm |
| 500x400x200 |
Vimea542 |
2.5+L/200 |
5.0+L/200 |
500 mm |
400 mm |
200 mm |
400 mm |
