System pomiarowy wysokiej precyzji automatycznego widzenia automatyczna maszyna do pomiaru wideo VMM

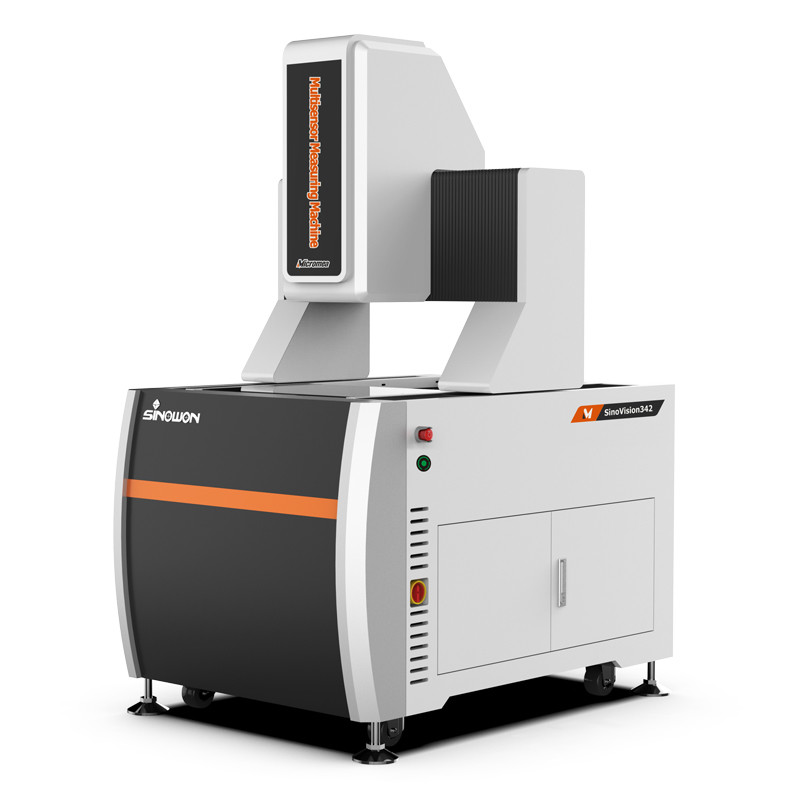

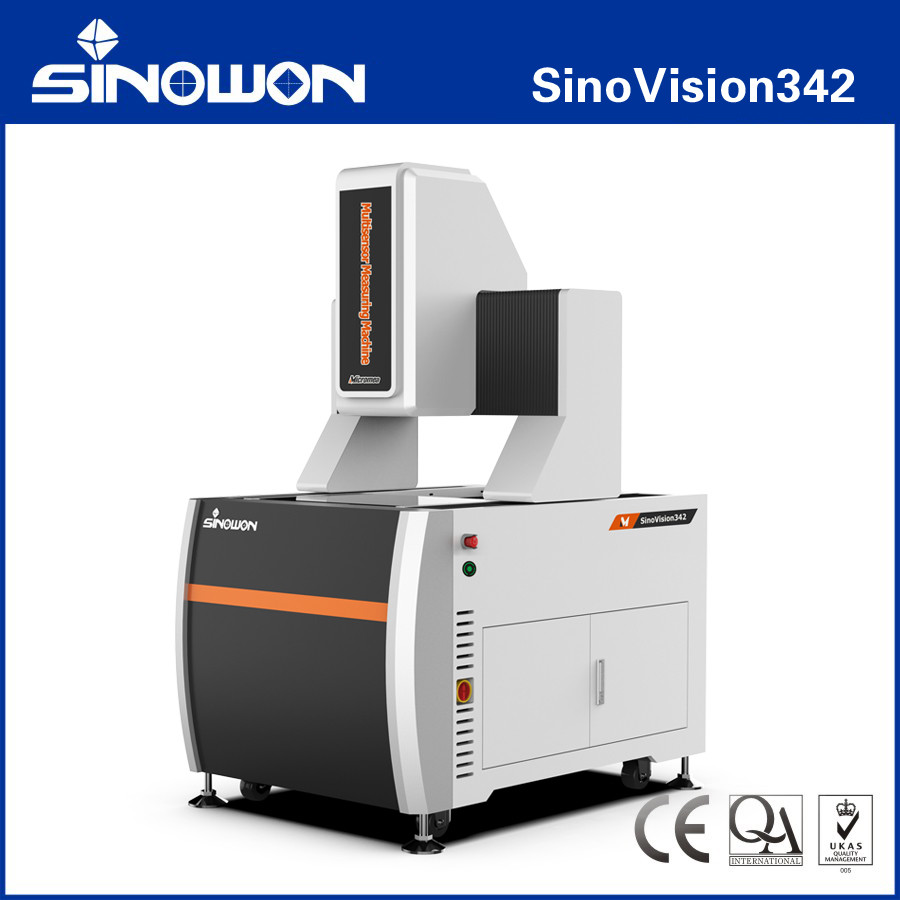

Ultra wysokiej precyzji automatyczna maszyna do pomiaru widzenia SinoVision342 serii

Wprowadzenie produktu:

Powszechnie stosowane w pomiarach precyzyjnych w różnych gałęziach przemysłu, takich jak maszyny, elektronika, formy, formowanie wtryskowe, sprzęt, guma, precyzyjne tłoczenie, złącza, telefony komórkowe, urządzenia domowe,Płyty drukowane, sprzęt medyczny, zegarki, narzędzia, wojsko, energia, mosty, statki, lotnictwo i inne gałęzie przemysłu, ostatecznie osiągając cel kontroli jakości.

Charakterystyka produktuc:

• ruchoma konstrukcja typu mostka, stabilne pomiary;
• Czworoosiowe sterowanie CNC w pełni automatyczne w pętli zamkniętej, w pełni automatyczne pomiary;
• Importowana baza i belka z czarnego granitu indyjskiego, ściśle przyjmując trójkoordynowany proces produkcji, stabilny i niezawodny;
• 6061 stopu aluminiowego standardowego dla lotnictwa, wysokiej wytrzymałości, zapewniające długotrwałe stabilne osiągi dokładności;
• Wykorzystanie profesjonalnego systemu symulacji i analizy konstrukcji konstrukcyjnej do analizy i optymalizacji jest bardziej rozsądne.
• Importowana linijka otwartej sieci RSF, rozdzielczość 0,1 mm, wysoka dokładność, dobra stabilność;
• Importowane G1-SP wysokiej precyzji szyny kierowniczej, śruby kulkowej i serwomotora AC;
• Wysokiej rozdzielczości, 1,8-calowa kamera kolorowa, spełniająca wymagania jasnej obserwacji i stabilnego pomiaru.spektrometr lasera konfokału,koaksjalna zmienna obiektyw powiększający.
• programowalne 5-pierścieniowe 8-strefowe 40-fazowe źródło światła powierzchniowego LED, równoległy system źródła światła LED o przenośnym konturze, inteligentnie realizujący regulację jasności 256 poziomów;
• Wyposażone w w pełni automatyczne oprogramowanie do pomiaru obrazu iMeasuring, które jest wydajne, proste i łatwe w obsłudze.

Specyfikacje:

Uwaga:

L jest długością mierzoną ((mm), dokładność mechaniczna osi Z i dokładność ostrości są w dużym stopniu związane z powierzchnią obrabiarkę.

Powiększenie jest wartością przybliżoną, związaną z wymiarem monitora i rozdzielczością.

Pole widzenia ((mm) = (diagonalne*horyzontalne*wertikalne)

Opis modelu konfiguracji produktu ((Przykład z SinoVision342):

Modele i specyfikacje maszyny do pomiaru automatycznego widzenia mostek ruchomych:

Przenośny most Automatyczne widzenie Maszyna pomiarowa Przestrzeni pomiarowej Tabela przewodnika:

Inne specyfikacje podróży mogą być dostosowane do potrzeb klienta.

Zalecana konfiguracja komputera:

Rdzeń maszyny pomiarowej Vision to system sterowania i oprogramowanie pomiarowe, a system komputerowy jest podstawowym nośnikiem wszystkich operacji, wymagając wysokiej stabilności i kompatybilności.Konfiguracja wysokiej wydajności komputera Optiplex pulpit i WIN 10/11 oryginalny autoryzowany system operacyjny do rozwiązania swoich problemów.

Wprowadzenie do oprogramowania:

Oprogramowanie iMeasuring to profesjonalne oprogramowanie do pomiarów wielosensorów, które połączone z dziesięcioletnim doświadczeniem twórców w branży pomiarowej i badań oprogramowania.Zasada projektowania to przyjazna obsługa, potężna funkcja, wysoka dokładność i stabilność, prosta konserwacja.
● Doskonała architektura oprogramowania i w pełni obiektowa, zapewniająca stabilność i niezawodność oprogramowania.
● Wsparcie dla wielu języków, bez konieczności instalowania pakietu językowego i zmiany oprogramowania, co jest wygodne dla lokalnych klientów.
● Profesjonalne oprogramowanie do analizy statystycznej SPC podłączone do oprogramowania pomiarowego, umożliwiające automatyczny eksport danych do bazy danych SPC bez konieczności obsługi ręcznej.
● Ten sam model oprogramowania będzie trwały bez aktualizacji, może pomóc zmniejszyć inne kłopoty dla klienta.
● Z potężnym algorytmem odczytu krawędzi, który może pomóc uzyskać krawędzi cienia lub ciemnego obrazu i zapewnić wysoką dokładność.
● Oprogramowanie może automatycznie rozpoznawać i mierzyć linię, koło, łuk i inne elementy.
● Bazuje na różnych elementach i zapewnia wiele funkcji konstrukcyjnych elementów, takich jak Translacja, rotacja, ekstrakcja, kombinacje, równoległe, pionowe, odbicie, symetria, przecięcie,wąskie, itp.
● Oprogramowanie ma funkcję ustawiania punktu przerwy, może być inteligentnie przełączane między ręcznym pomiarem a automatycznym pomiarem.

Zastosowanie w przemyśle:

Optyczna maszyna pomiarowa OMM, znana również jako maszyna pomiarowa widzenia i maszyna pomiarowa bezkontaktowa, maszyna pomiarowa dwuwymiarowa, maszyna pomiarowa 2,5 wymiaru,z modernizacją nowoczesnego przemysłu wysokiej precyzji i przemysłu mikroprodukcyjnego, przyjmuje metodę pomiaru obrazu optycznego bez kontaktu w celu szybkiego i precyzyjnego pomiaru.

Optyczne maszyny pomiarowe nadają się do wszystkich dziedzin zastosowań w celu pomiaru współrzędnych i są szeroko stosowane w maszynach, elektronikach, instrumentach, sprzęcie,tworzyw sztucznych i innych gałęzi przemysłu. Takie jak: formy, śruby, metale, akcesoria, guma, płyty PCB, sprężyny, sprzęt, elektronika, tworzywa sztuczne, lotnictwo, lotnictwo, itp.Mikrometry, i projektorów profilowych, które są wysokiej precyzji, wysokiej wydajności i wysokiej niezawodności maszyny pomiarowej integrujące optyczne, mechaniczne, elektroniczne i komputerowe technologie przetwarzania obrazu.

Po zebraniu cech obrazu przez system kamer CCD i przetworzeniu przez algorytmy komputerowe i oprogramowania,kontur i kształt powierzchni, wielkość, kąt i położenie różnych złożonych i precyzyjnych części można automatycznie wykryć.Dane pomiarowe mogą być importowane do AUTOCAD, aby stać się kompletnym rysunkiem inżynieryjnym, oraz dokumenty w formacie DXF, IGS i innych, a także można je importować do oprogramowania analizy statystycznej WORD, EXCEL i SPC w celu generowania CPK i różnych raportów statystycznych.
