System pomiaru natychmiastowego widzenia z podnośnikiem Automatyczne skanowanie laserowe Przyjazne dla użytkownika pomiar widzenia

1 zestaw
MOQ
Can be discussed
Cena £
System pomiaru natychmiastowego widzenia z podnośnikiem Automatyczne skanowanie laserowe Przyjazne dla użytkownika pomiar widzenia
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Kod#: 502-320G
Przesuw osi X/Y: (300*200) mm
Wymiary (SxGxW): (1237*740*1664)mm
Waga: 380 kg
Przesuw osi Z: 200 mm
Skale liniowe osi X/Y/Z-3: Importowana rozdzielczość skali liniowej: 0,5um
Ładowność: ＜25 kg
Oprogramowanie pomiarowe: Geomea
Podkreślić:

System pomiarowy natychmiastowego widzenia z podnośnikiem

,

System pomiaru natychmiastowego widzenia za pomocą lasera

,

Automatyczne pomiar widzenia przyjazny dla użytkownika
Podstawowe informacje
Miejsce pochodzenia: Jiangmen, Chiny
Nazwa handlowa: SINOWON
Orzecznictwo: CE/ROHS
Numer modelu: IVS-322C
Dokument: D4 Sinowon iVS Series Canti...a1.pdf
Zapłata
Szczegóły pakowania: sklejka
Czas dostawy: 30 dni roboczych
Zasady płatności: L/C, T/T
Możliwość Supply: 100 zestawów/miesiąc
opis produktu

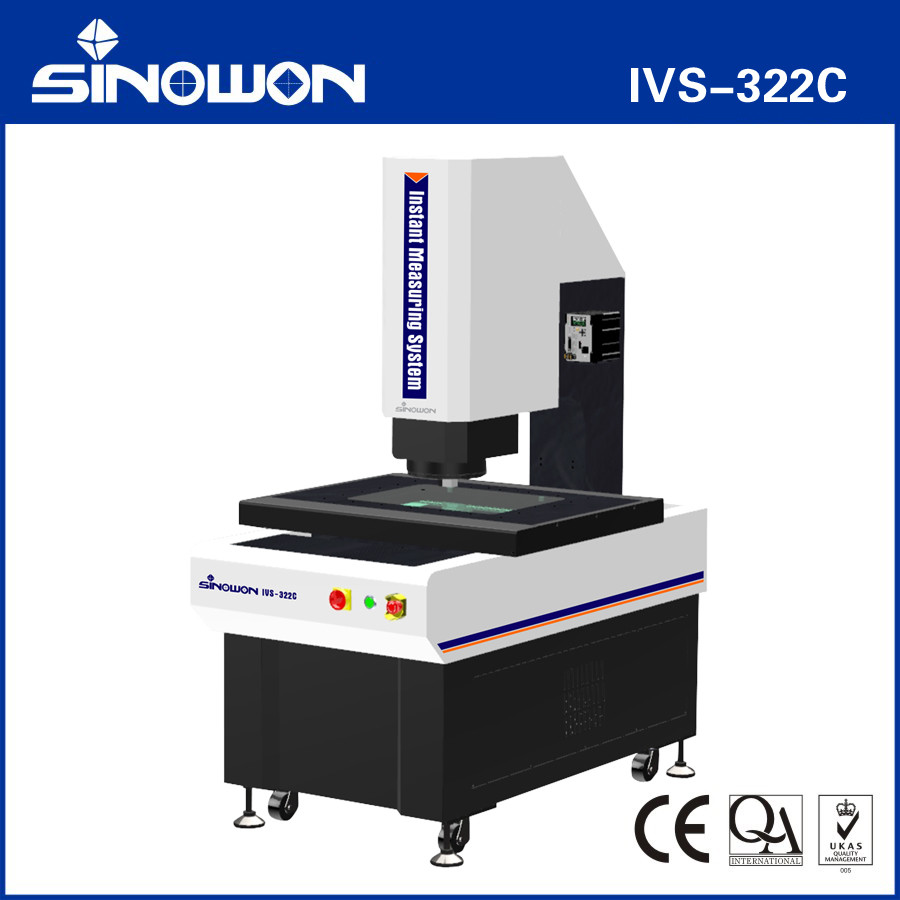

Wysięgnikowy system natychmiastowego pomiaru wizyjnego IVS-322C

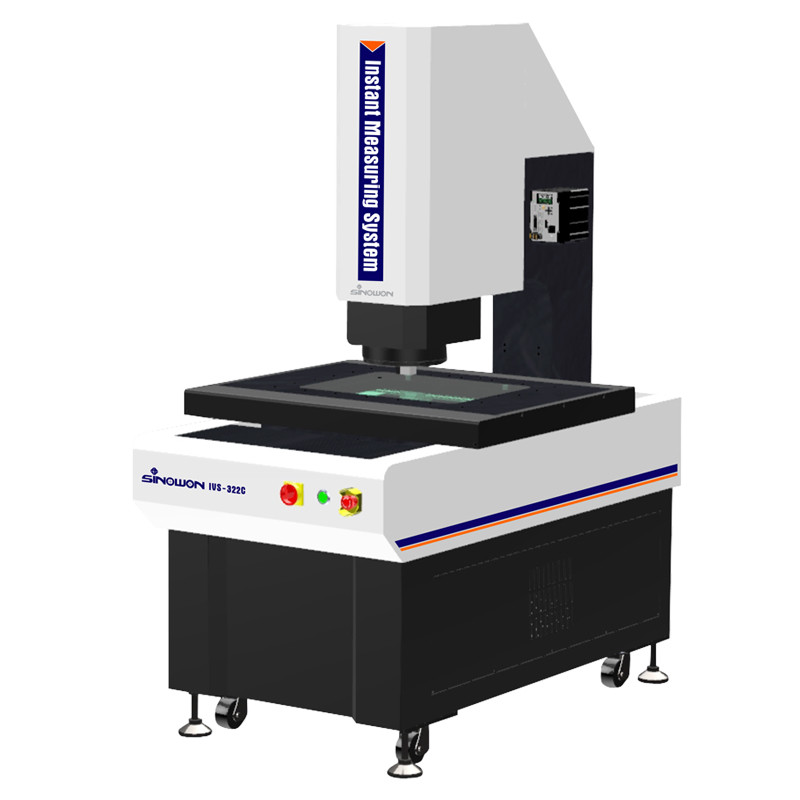

System pomiaru natychmiastowego widzenia z podnośnikiem Automatyczne skanowanie laserowe Przyjazne dla użytkownika pomiar widzenia 0



Wprowadzenie do produktu:



Seria IVS to wysięgnikowa, w pełni automatyczna, natychmiastowa maszyna do pomiaru wizyjnego z systemem obiektywów o podwójnym powiększeniu, opracowana do pomiarów GD&T z trójosiową, automatyczną, zmotoryzowaną kontrolą. Jest wyposażona w automatyczne ustawianie ostrości, automatyczną kontrolę oświetlenia oraz automatyczne sterowanie konfiguracją sprzętu i oprogramowania, aby szybko i dokładnie mierzyć wymiary liniowe i geometryczne.



Charakterystyka produktu:Wyposażona w kamerę o rozdzielczości 20 megapikseli i podwójny obiektyw telecentryczny z podwójnym powiększeniem, jakość obrazowania jest doskonała;

  • Konstrukcja o wysokiej telecentryczności poniżej 0,02° zapewnia dokładność pomiaru produktów o znacznych różnicach wysokości;
  • Niskie zniekształcenia TV poniżej 0,01% i jednolitość zniekształceń na całym obrazie zapewniają dynamiczną powtarzalność pomiaru;
  • Konstrukcja z podwójnym powiększeniem umożliwia wydajny pomiar z dużym polem widzenia i precyzyjny pomiar z dużym powiększeniem, spełniając podwójne potrzeby klientów w zakresie wydajności i dokładności;
  • Trzyosiowa precyzyjna kontrola CNC XYZ w pełni automatyczna zapewnia dokładne pozycjonowanie;
  • Zastosowanie indyjskiej marmurowej podstawy i kolumny zapewnia dobrą stabilność;
  • Precyzyjne prowadnice liniowe, szlifowane śruby kulowe, serwomotory AC itp. zapewniają dokładność i stabilność systemu ruchu;
  • Wysokiej precyzji skala liniowa 0,5μm zapewnia dokładność pozycjonowania i pomiaru systemu;
  • Wyposażony w różne źródła światła i inteligentną funkcję podnoszenia, aby dostosować się do różnych scenariuszy pomiarowych;
  • Potężne i łatwe w użyciu oprogramowanie pomiarowe Geomea zwiększa kontrolę jakości;
  • Automatyczne programy pomiarowe można skonfigurować w celu wydajnego i szybkiego wykonywania pomiarów seryjnych;
  • Opcjonalne bezdotykowe czujniki światła białego mogą być używane do pomiaru grubości, płaskości itp.
  • Zastosowanie:



Może być stosowany do precyzyjnego pomiaru dużych obiektów

  • Przemysł 3C: ekrany telefonów komórkowych, obudowy telefonów komórkowych
  • Przemysł elektroniczny: płytki PCB
  • Nowa energia: baterie litowe
  • Przemysł motoryzacyjny: precyzyjne części
  • Specyfikacje:



Towar



2.5D Automatyczny Model
Skok osi X mm IVS-432 Zakres ruchu osi X/Y (mm)
(300*200)mm (400*300)mm Wymiary (szer. x gł. x wys.)
(1237*740*1664)mm (1337*840*1664)mm Rozmiar opakowania
(1400*960*1900)mm (1500*1060*1900)mm Waga
380 kg 600 kg Zakres ruchu osi Z (mm)
200mm Skale liniowe osi X/Y/Z-3
Rozdzielczość importowanej skali liniowej: 0,5um Tryb prowadzenia
Precyzyjna prowadnica liniowa, prowadnica z podwójnym torem i podwójnym suwakiem. Tryb pracy
Kontroler joysticka, obsługa myszą, automatyczny program wykrywania Nośność
＜25 kg Środowisko pracy
Temperatura 20℃±2℃, Zakres wilgotności

<2℃/godz.,Wilgotność 30~80%, Wibracje

<0,002 g, <15 HzZasilanie
AC220V/50Hz; 110V/60Hz Oprogramowanie pomiarowe
Geomea Kamera
1’” 20Mpixel B/W Camera Podwójny obiektyw telecentryczny
Podwójny obiektyw telecentryczny o podwójnym współczynniku Powiększenie
0,16X 0,64X Pomiar obrazu
Powtarzalność Bez ruchu ±1μm ±0,5μm W ruchu
±2μm Z wiązaniem Dokładność*
Bez wiązania ±3,9μm ±2μm Z wiązaniem
±7μm ±4μm Odległość robocza
145±2mm Telecentryczność Telecentryczność
＜0,02° Głębia ostrości Głębia ostrości
6mm@25 lp/mm 0,6mm@64 lp/mm Pole widzenia (mm) (D*H*V)
1” 82*55*100 21*14*25 53*44*69
13*11*17 2/3”
Rozdzielczość
20um 7,8um System oświetlenia
Kontur Równoległe oświetlenie konturowe LED Powierzchnia
0~255 poziomów ciągłej regulacji oświetlenia LED Opis modelu konfiguracji produktu (przykład z IVS-322):





Kategoria produktu



2.5D Towar Towar
2.5D Automatyczny

Maszyna do pomiaru wizyjnego

2.5D Automatyczny Laser-Scan & Vision

Maszyna pomiarowa

Model
Skok osi X mm 300 300
A C Znaczenie
Optyczny czujnik z obiektywem zoom Czujnik z obiektywem zoom i czujnik laserowy Sonda kontaktowa
Bez Laser Omron Laser Omron
Bez Laser Omron Modele i specyfikacje systemu natychmiastowego pomiaru wizyjnego:



Model



Skok osi X mm IVS-322A Skok osi X mm IVS-322A
300 IVS-432A 400 IVS-322C
300 IVS-432C 400 Tabela przewodnika przestrzeni pomiarowej systemu natychmiastowego pomiaru wizyjnego:



Skok



Model Skok osi X mm Skok osi Y

mm

Standardowy skok osi Z mm

 Maksymalny niestandardowy skok osi Z mm 100X100X100
IVS-111T 100 ------ ------ ------ 250X150X150
IVS-2515 250 400X300X200 200 400 200
IVS-3020 300 200 400 400 Inne specyfikacje skoku można dostosować do potrzeb klienta.
300 200 400 400 400X300X200
300 200 400 400 400X300X200
IVS-432A 400 Inne specyfikacje skoku można dostosować do potrzeb klienta. 200 400 200
400 Inne specyfikacje skoku można dostosować do potrzeb klienta. 200 400 200
AutoFlash432A 400 Inne specyfikacje skoku można dostosować do potrzeb klienta. 200 400 Inne specyfikacje skoku można dostosować do potrzeb klienta.
400 Inne specyfikacje skoku można dostosować do potrzeb klienta. 200 400 Inne specyfikacje skoku można dostosować do potrzeb klienta.
AutoFlash542A 500 400 Inne specyfikacje skoku można dostosować do potrzeb klienta. 400 Inne specyfikacje skoku można dostosować do potrzeb klienta.
500 400 Inne specyfikacje skoku można dostosować do potrzeb klienta. 400 Inne specyfikacje skoku można dostosować do potrzeb klienta.

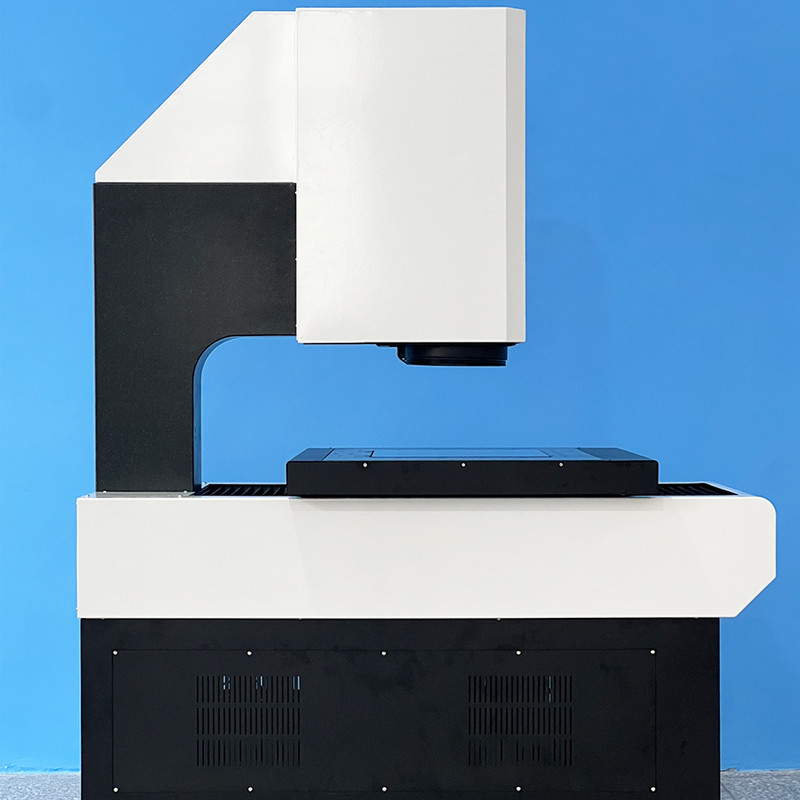

System pomiaru natychmiastowego widzenia z podnośnikiem Automatyczne skanowanie laserowe Przyjazne dla użytkownika pomiar widzenia 1

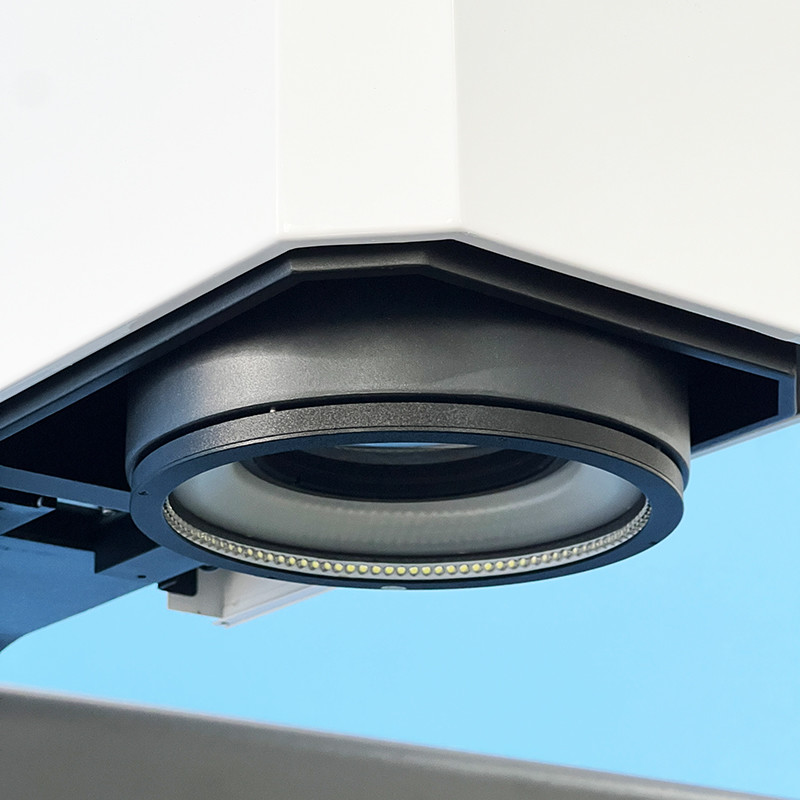

System pomiaru natychmiastowego widzenia z podnośnikiem Automatyczne skanowanie laserowe Przyjazne dla użytkownika pomiar widzenia 2

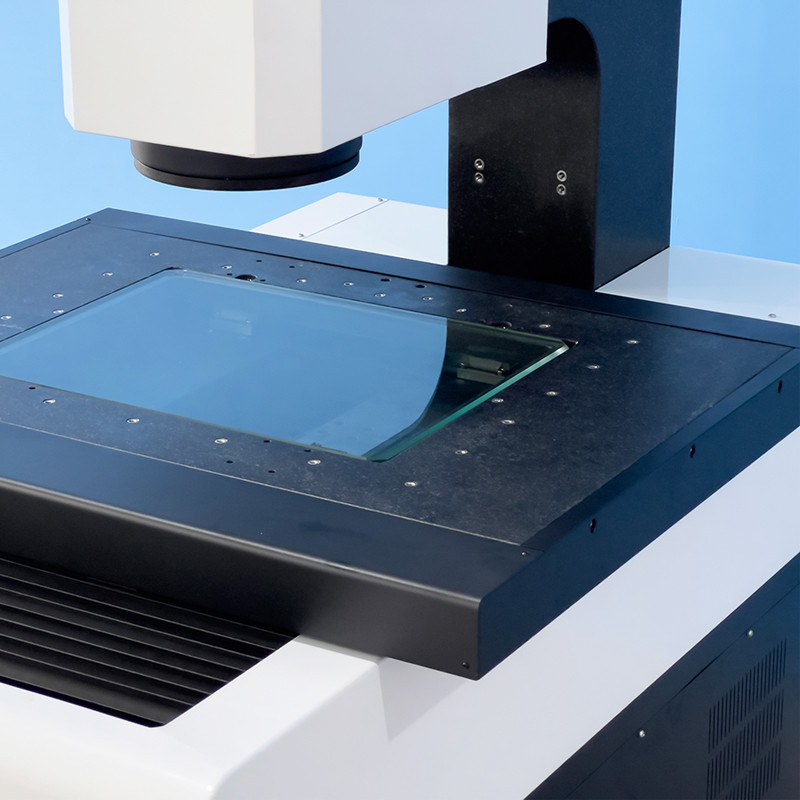

System pomiaru natychmiastowego widzenia z podnośnikiem Automatyczne skanowanie laserowe Przyjazne dla użytkownika pomiar widzenia 3
