Name: 3 osi System pomiarowy o natychmiastowym widocznictwie Kantalewer Automatyczne urządzenia pomiarowe
Brand: Hoyamo and Sinowon Inc
SKU: IVS-542C
Availability: InStock

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Kod#: 502-320J

Przesuw osi X/Y: (500*400) mm

Wymiary (SxGxW): (1437*940*1664)mm

Waga: 750kg

Przesuw osi Z: 200 mm

Skale liniowe osi X/Y/Z-3: Importowana rozdzielczość skali liniowej: 0,5um

Ładowność: ＜25 kg

Oprogramowanie pomiarowe: Geomea

Podkreślić:

System pomiarowy widoczności natychmiastowej 3 osi

Automatyczny system pomiaru natychmiastowego widzenia

Automatyczne urządzenia pomiarowe z podnośnikiem

Podstawowe informacje

Miejsce pochodzenia: Jiangmen, Chiny

Nazwa handlowa: SINOWON

Orzecznictwo: CE/ROHS

Numer modelu: IVS-542C

Dokument: D4 Sinowon iVS Series Canti...a1.pdf

Zapłata

Szczegóły pakowania: sklejka

Czas dostawy: 30 dni roboczych

Zasady płatności: L/C, T/T

Możliwość Supply: 100 zestawów/miesiąc

Galeria

3 osi System pomiarowy o natychmiastowym widocznictwie Kantalewer Automatyczne urządzenia pomiarowe

opis produktu

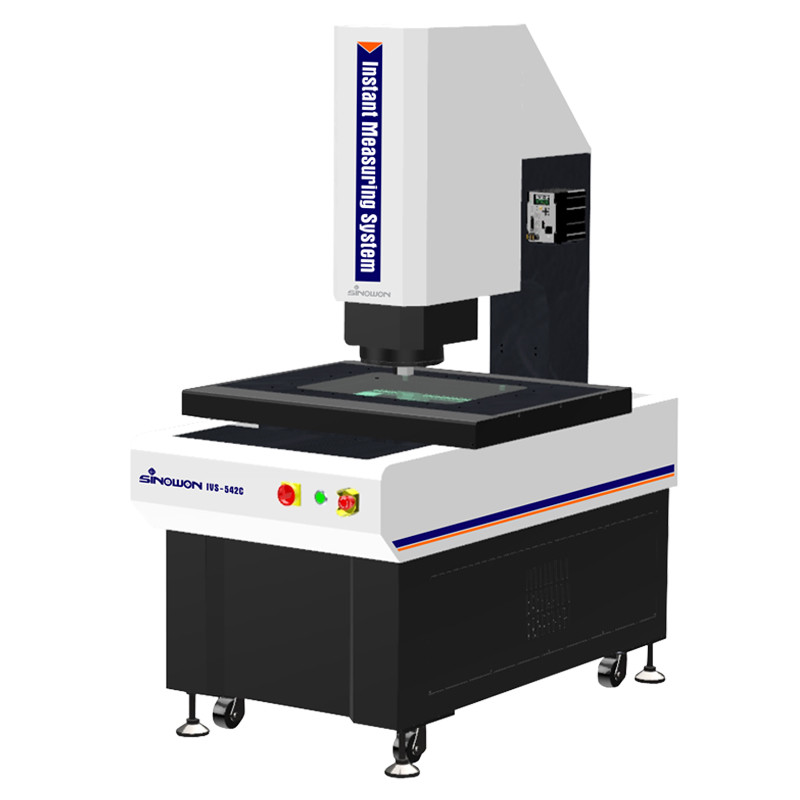

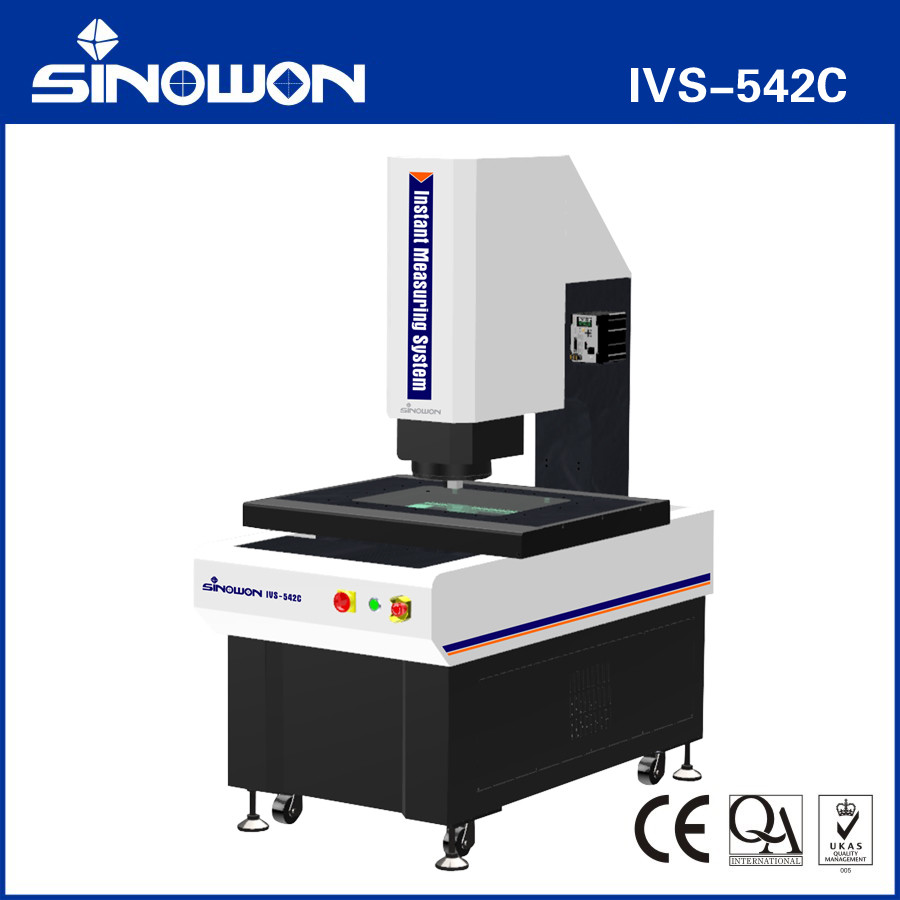

Wysięgnikowy system natychmiastowego pomiaru wizyjnego IVS-542C

3 osi System pomiarowy o natychmiastowym widocznictwie Kantalewer Automatyczne urządzenia pomiarowe 0

Wprowadzenie do produktu:

Seria IVS to wysięgnikowa, w pełni automatyczna, natychmiastowa maszyna do pomiaru wizyjnego z systemem obiektywów o podwójnym powiększeniu, opracowana do pomiarów GD&T z trójosiową automatyczną kontrolą silnikową. Jest wyposażona w automatyczne ustawianie ostrości, automatyczną kontrolę oświetlenia oraz automatyczne sterowanie konfiguracją sprzętu i oprogramowania, aby szybko i dokładnie mierzyć wymiary liniowe i geometryczne.

Charakterystyka produktu:Wyposażony w kamerę o rozdzielczości 20 milionów pikseli i podwójny obiektyw telecentryczny z podwójnym powiększeniem, jakość obrazowania jest doskonała;

Konstrukcja o wysokiej telecentryczności poniżej 0,02° zapewnia dokładność pomiaru dla produktów ze znacznymi różnicami wysokości;
Niskie zniekształcenia TV poniżej 0,01% i jednolitość zniekształceń na całym obrazie zapewniają dynamiczną powtarzalność pomiaru;
Konstrukcja z podwójnym powiększeniem umożliwia wydajny pomiar z dużym polem widzenia i precyzyjny pomiar z dużym powiększeniem, spełniając podwójne potrzeby klientów w zakresie wydajności i dokładności;
Trzyosiowa precyzyjna kontrola CNC XYZ w pełni automatyczna zapewnia dokładne pozycjonowanie;
Zastosowanie podstawy i kolumny z indyjskiego marmuru zapewnia dobrą stabilność;
Precyzyjne prowadnice liniowe, szlifowane śruby kulowe, serwomotory AC itp. zapewniają dokładność i stabilność systemu ruchu;
Wysokiej precyzji skala liniowa 0,5 μm zapewnia dokładność pozycjonowania i pomiaru systemu;

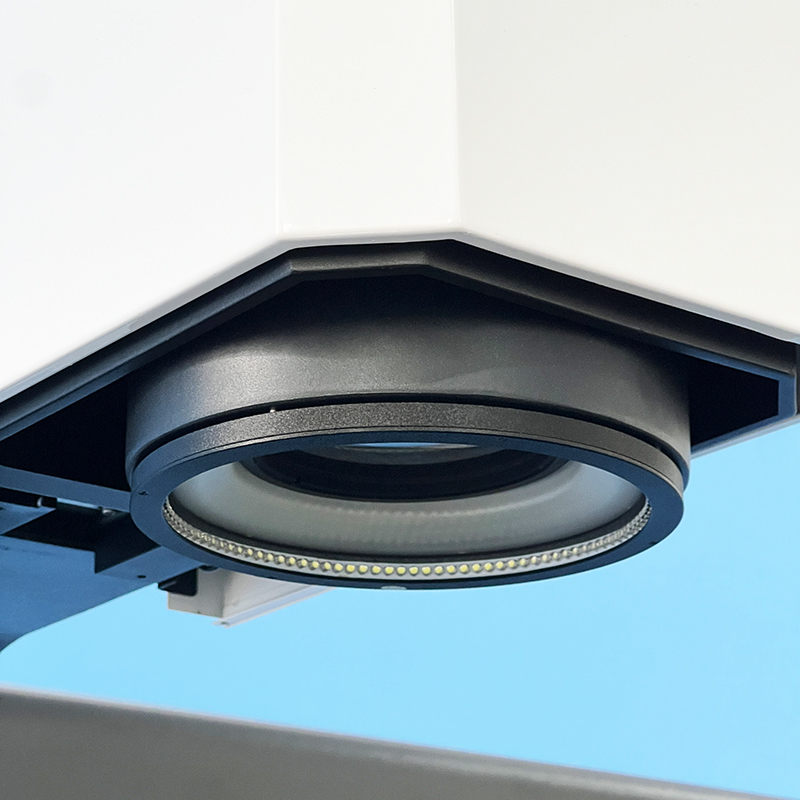

Wyposażony w różne źródła światła i inteligentną funkcję podnoszenia, aby dostosować się do różnych scenariuszy pomiarowych;
Potężne i łatwe w użyciu oprogramowanie pomiarowe Geomea zwiększa kontrolę jakości;
Automatyczne programy pomiarowe można skonfigurować w celu wydajnego i szybkiego wykonywania pomiarów seryjnych;
Opcjonalne bezkontaktowe czujniki światła białego mogą być używane do pomiaru grubości, płaskości itp.
Zastosowanie:

Może być stosowany do precyzyjnego pomiaru dużych obiektów

Przemysł 3C: ekrany telefonów komórkowych, obudowy telefonów komórkowych
Przemysł elektroniczny: płytki PCB
Nowa energia: baterie litowe
Przemysł motoryzacyjny: precyzyjne części
Specyfikacje:

Towar

2.5D Automatyczna				Model
Skok osi X mm				IVS-432	Zakres ruchu osi X/Y (mm)
(300*200)mm				(400*300)mm	Wymiary (szer. x gł. x wys.)
(12377401664)mm				(13378401664)mm	Rozmiar opakowania
(14009601900)mm				(150010601900)mm	Waga
380 kg				600 kg	Zakres ruchu osi Z (mm)
200mm				Skale liniowe X/Y/Z-3 osi
Importowana rozdzielczość skali liniowej: 0,5um				Tryb prowadzenia
Precyzyjna prowadnica liniowa, prowadnica z podwójnym torem i podwójnym suwakiem.				Tryb pracy
Kontroler joysticka, obsługa myszą, automatyczny program wykrywania				Nośność
＜25 kg				Środowisko pracy
Temperatura 20℃±2℃, Zakres wilgotności				<2℃/godz.,Wilgotność 30~80%, Wibracje <0,002 g, <15 HzZasilanie
AC220V/50Hz; 110V/60Hz				Oprogramowanie pomiarowe
Geomea				Kamera
1’” 20Mpixel B/W Camera				Podwójny obiektyw telecentryczny
Podwójny obiektyw telecentryczny o podwójnej szybkości				Powiększenie
0,16X				0,64X	Pomiar obrazu
Powtarzalność	Bez ruchu		±1μm	±0,5μm	Ruch
			±2μm	Wiązanie	Dokładność*
	Bez wiązania		±3,9μm	±2μm	Wiązanie
			±7μm	±4μm	Odległość robocza
145±2mm				Telecentryczność	Telecentryczność
＜0,02°				Głębia ostrości	Głębia ostrości
6mm@25 lp/mm				0,6mm@64 lp/mm	Pole widzenia (mm) (DHV)
1”		8255100		211425	534469
				131117	2/3”
		Rozdzielczość
20um				7,8um	System oświetlenia
Kontur		Równoległe oświetlenie konturowe LED		Powierzchnia
		0~255 poziomów ciągłej regulacji oświetlenia LED		Opis modelu konfiguracji produktu (przykład z IVS-322):

Kategoria produktu

2.5D	Towar	Towar
2.5D Automatyczna	Maszyna do pomiaru wizyjnego 2.5D Automatyczny skan laserowy i wizja	Maszyna pomiarowa Model
Skok osi X mm	300	300
A	C	Znaczenie
Czujnik obiektywu z zoomem optycznym	Czujnik obiektywu z zoomem i czujnik laserowy	Sonda kontaktowa
Bez	Laser Omron	Laser Omron
Bez	Laser Omron	Modele i specyfikacje systemu natychmiastowego pomiaru wizyjnego:

Model

Skok osi X mm	IVS-322A	Skok osi X mm	IVS-322A
300	IVS-432A	400	IVS-322C
300	IVS-432C	400	Tabela przewodnika przestrzeni pomiarowej systemu natychmiastowego pomiaru wizyjnego:

Skok

Model	Skok osi X mm	Skok osi Y	mm Standardowy skok osi Z mm	Maksymalny niestandardowy skok osi Z mm	100X100X100
IVS-111T	100	------	------	------	250X150X150
IVS-2515	250	400X300X200	200	400	200
IVS-3020	300	200	400	400	Inne specyfikacje skoku można dostosować do potrzeb klienta.
	300	200	400	400	400X300X200
	300	200	400	400	400X300X200
IVS-432A	400	Inne specyfikacje skoku można dostosować do potrzeb klienta.	200	400	200
IVS-432A	400	Inne specyfikacje skoku można dostosować do potrzeb klienta.	200	400	200
AutoFlash432A	400	Inne specyfikacje skoku można dostosować do potrzeb klienta.	200	400	Inne specyfikacje skoku można dostosować do potrzeb klienta.
AutoFlash432A	400	Inne specyfikacje skoku można dostosować do potrzeb klienta.	200	400	Inne specyfikacje skoku można dostosować do potrzeb klienta.
AutoFlash542A	500	400	Inne specyfikacje skoku można dostosować do potrzeb klienta.	400	Inne specyfikacje skoku można dostosować do potrzeb klienta.
AutoFlash542A	500	400	Inne specyfikacje skoku można dostosować do potrzeb klienta.	400	Inne specyfikacje skoku można dostosować do potrzeb klienta.

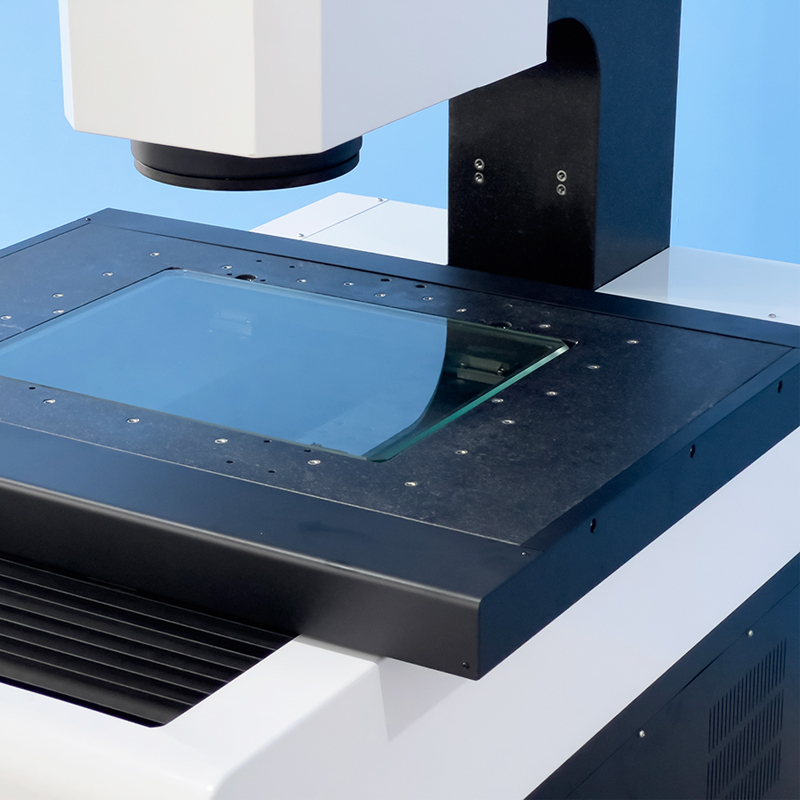

3 osi System pomiarowy o natychmiastowym widocznictwie Kantalewer Automatyczne urządzenia pomiarowe 1

3 osi System pomiarowy o natychmiastowym widocznictwie Kantalewer Automatyczne urządzenia pomiarowe 2

3 osi System pomiarowy o natychmiastowym widocznictwie Kantalewer Automatyczne urządzenia pomiarowe 3
