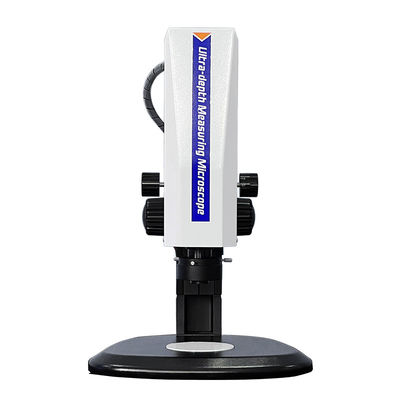

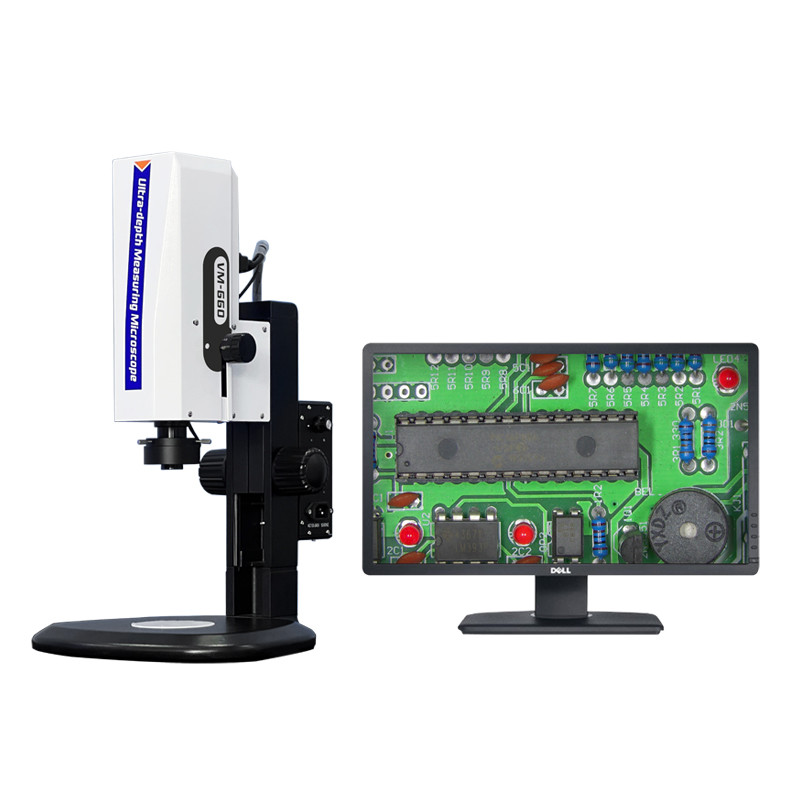

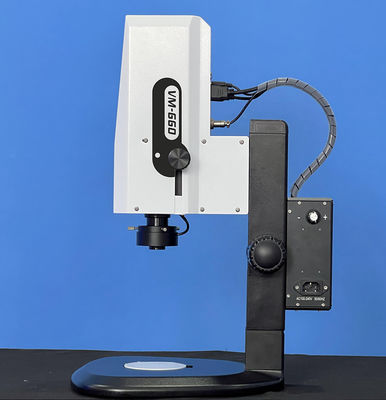

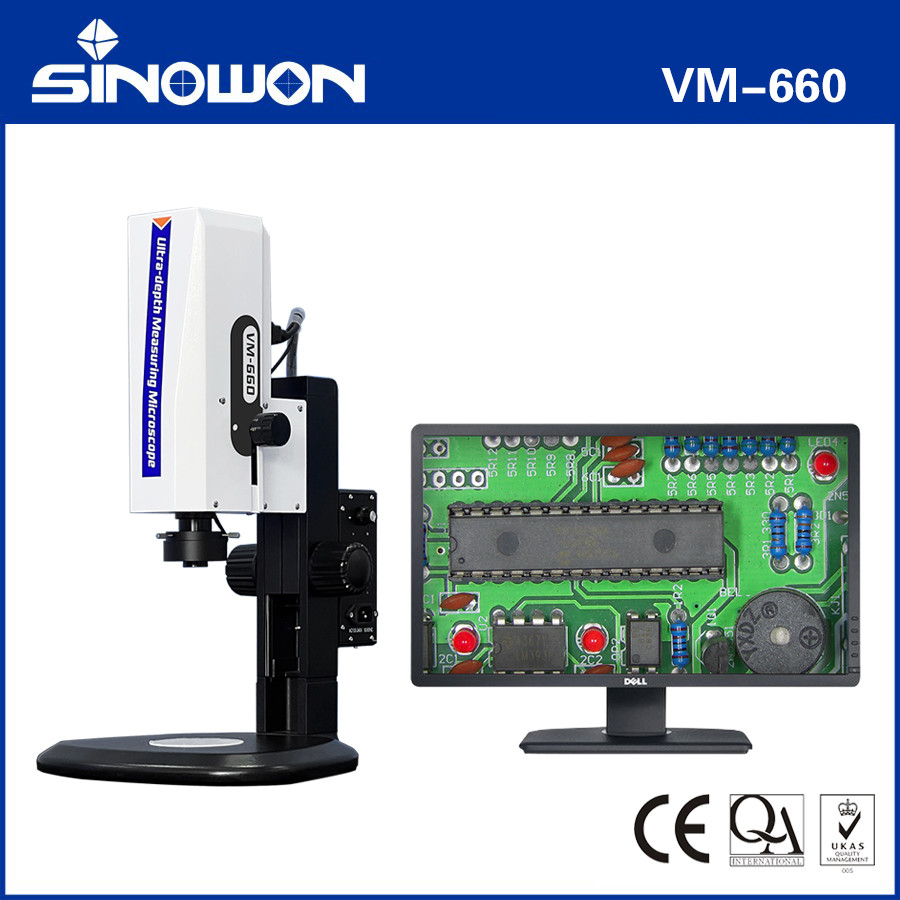

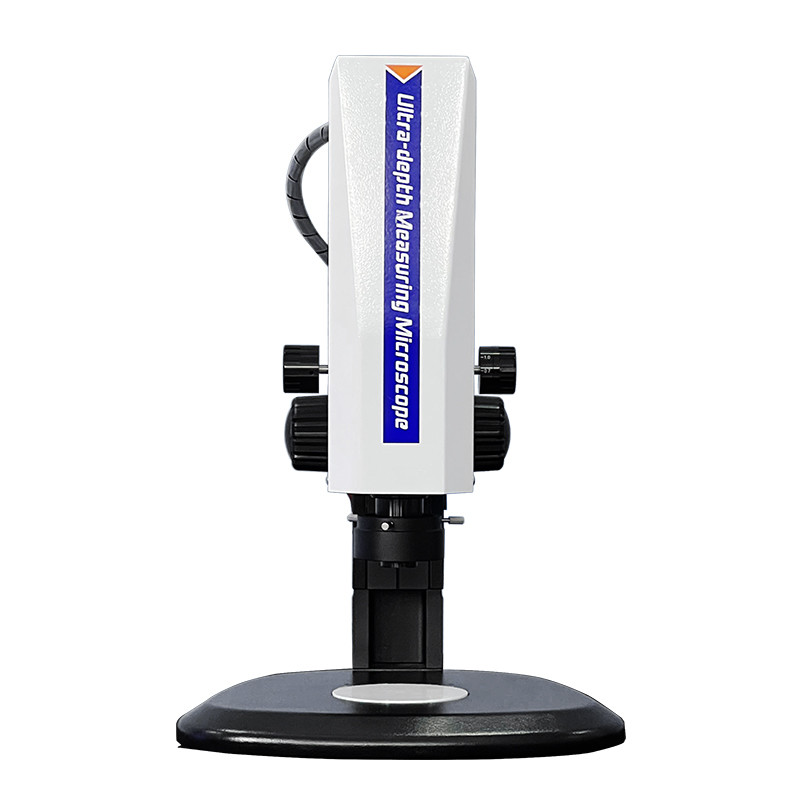

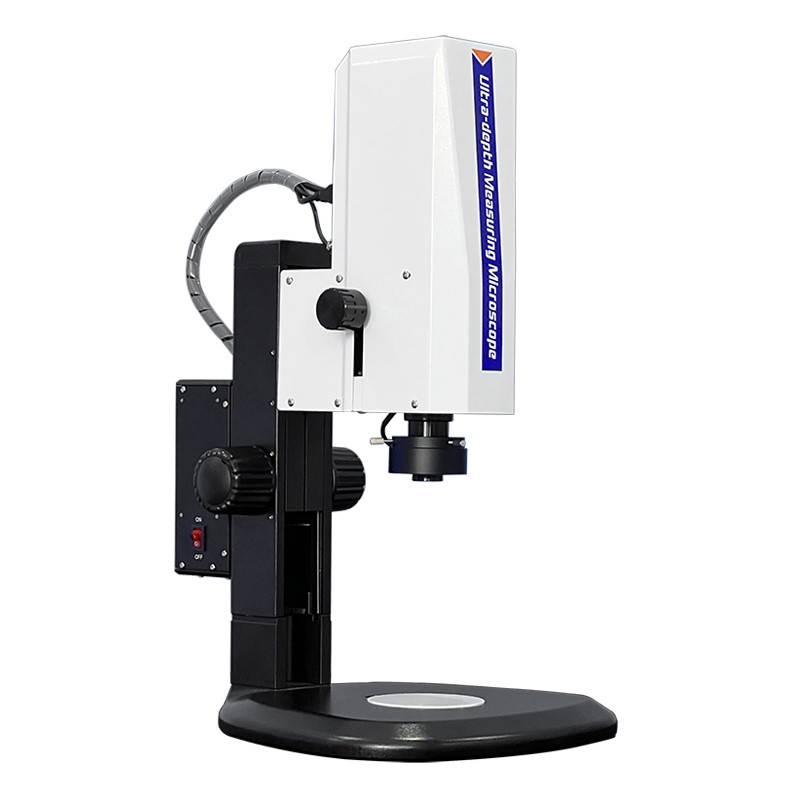

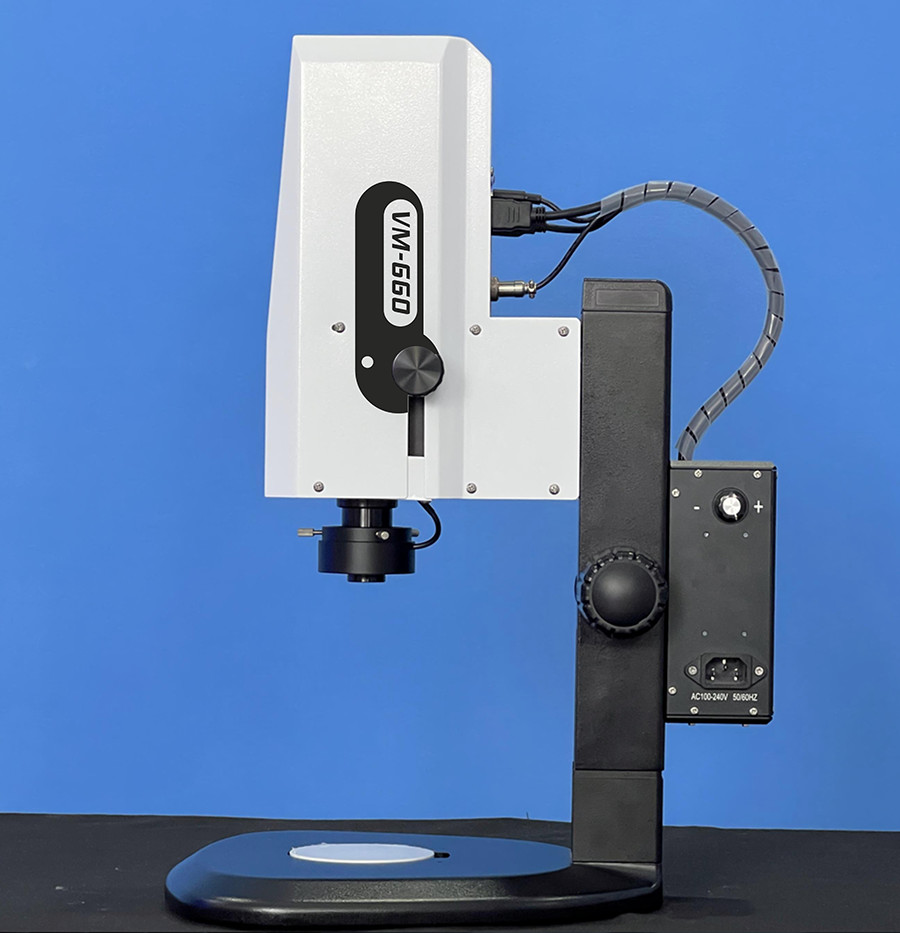

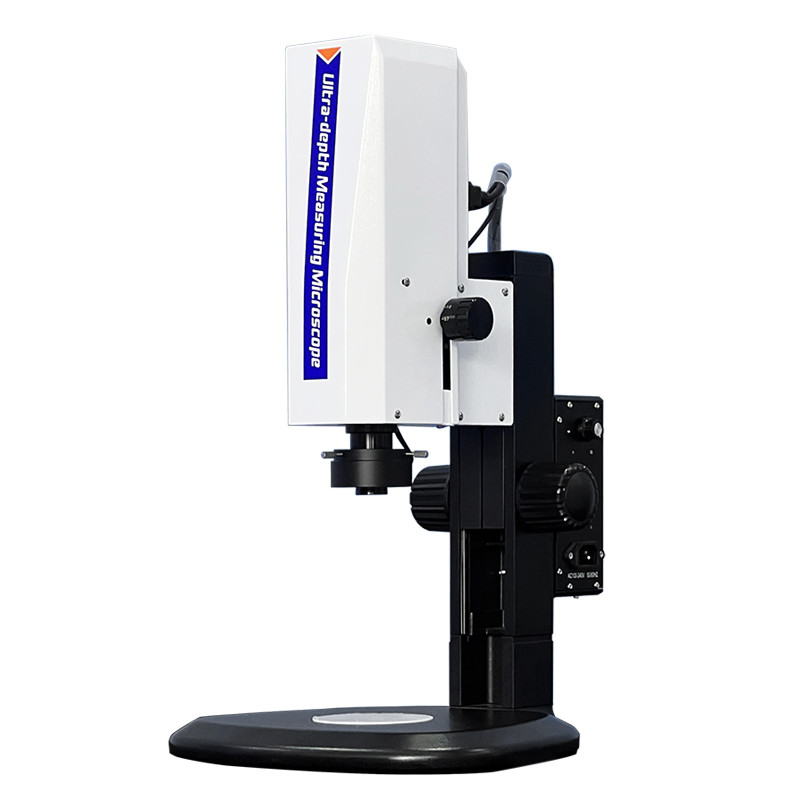

UltragłębokośćFuzja Mikroskop pomiarowy VM-660
Zastosowaniepole:
Inspekcja produktów, inspekcja i badania materiałów, inspekcja i analiza PCB i SMT, drukowanie, inspekcja tekstylna, anatomia biologiczna, badania medyczne i inne dziedziny.
Charakterystyka:
Integracyjny design, wyrafinowany, modny, hojny.
l Wbudowana kamera zintegrowana z HDMI o wysokiej rozdzielczości, podłączona bezpośrednio do monitora HDMI do celów kontroli
l Przy zastosowaniu obiektywu o dużej rozdzielczości 0,7~4,5X z równoległym zmniejszeniem powiększenia jest znacznie wygodniej i szybciej przełączać powiększenie obiektu;
l Z regulowanym oświetleniem odbicia powierzchniowego LED, można niezależnie kontrolować jasność;
l z kamerą przemysłową o rozdzielczości 1/2 ̊ 2Mpixel o wysokiej kształcie, dzięki czemu obraz jest wyraźniejszy;
l Dzięki własnej funkcji pomiarowej może mierzyć wymiary liniowe, takie jak elementy odległości, obwodu, powierzchni, kąta, promienia, szerokości, wysokości i promienia.
l Wielokrotna opcjonalna mobilna platforma sterowania, zapewniająca precyzyjne pomiary pozycji.
Specyfikacja techniczna:
| Towar |
UltragłębokośćFuzja Mikroskop pomiarowy |
| Model |
VM-660 |
| Kod# |
451-660 |
| Elektroniczne powiększanie |
25X~150X
(HDMI 16:9 21,5 ′′ Monitor LCD)
(Dostępne dostosować 5X ~ 3000X)
|
| System optyczny |
0.7X~4.5X Zoom Lens |
| Współczynnik powiększania:6.5:1 |
| 0.5X lustro z adapterem do kamery z mocowaniem C |
| Parametry aparatu |
2MPixel ((1920*1080) |
| Rozmiar obrazu: 1/2 |
| Ramki: 1080P@60fps |
| Funkcja pomiarowa |
Wymierzone są wymiary liniowe, takie jak odległość, obwód, powierzchnia, kąt, radian, szerokość, wysokość i promienie |
| Zapisywanie daty |
Obraz z wynikiem pomiaru lub plikem Excel |
| Metoda pomiaru |
Działanie myszy, inteligentny wybór punktu/ręczny wybór punktu |
| Dokładność pomiaru |
00,02 mm do 0,003 mm |
| Oświetlenie |
Zmiennik oświetlenia powierzchniowego LED |
| Stanowisko mikroskopu |
Oś Z Podróż: 100 mm |
| Parametry elektryczne |
AC90~240V/50~60HZ |
| Wymiar |
375*285*500 mm |
| Waga netto |
6.5kg |
Ja...mage Wydajność
A: obserwuj Gem IInspekcja
B: Kontrola lutowania PCB
PomiarFUncjaJa...Wprowadzenie:
VM-660 może mierzyć proste linie, kąty, okręgi koncentryczne, równoległe linie, odległość punkt do linii, punkt i linia do okręgów koncentrycznych, średnicę, obwód i powierzchnię,długość i szerokość prostokąta, i może obliczyć obwód i powierzchnię. Może zmierzyć wielokąt i obliczyć jego powierzchnię. Wszystkie odpowiednie raporty pomiarowe mogą być wyprodukowane na dysku pamięci flash.
Pole widzenia:
Specyfikacja powiększania:
| Zwiększenie optyczne |
Powiększenie wideo |
X ((mm) |
Y ((mm) |
D ((mm) |
| 0.7X/2 |
25X |
18.28 |
13.72 |
22.86 |
| 1X/2 |
35X |
12.8 |
9.6 |
16 |
| 2X/2 |
70X |
6.4 |
4.8 |
8 |
| 3X/2 |
105X |
4.26 |
3.2 |
5.34 |
| 4X/2 |
140X |
3.2 |
2.4 |
4 |
| 4.5X/2 |
150X |
2.84 |
2.14 |
3.56 |
Akcesoria opcjonalne:
