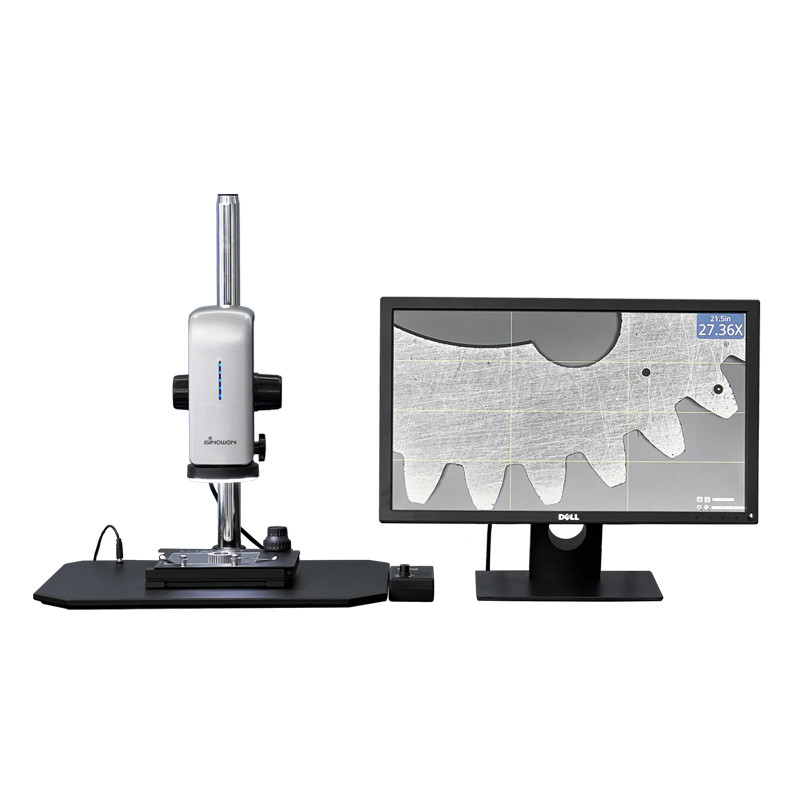

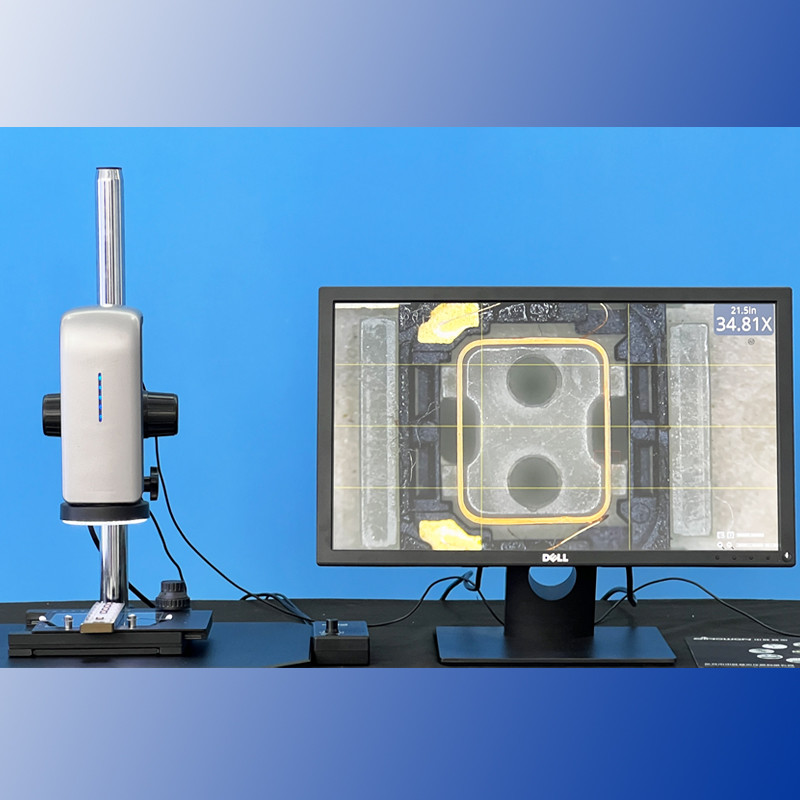

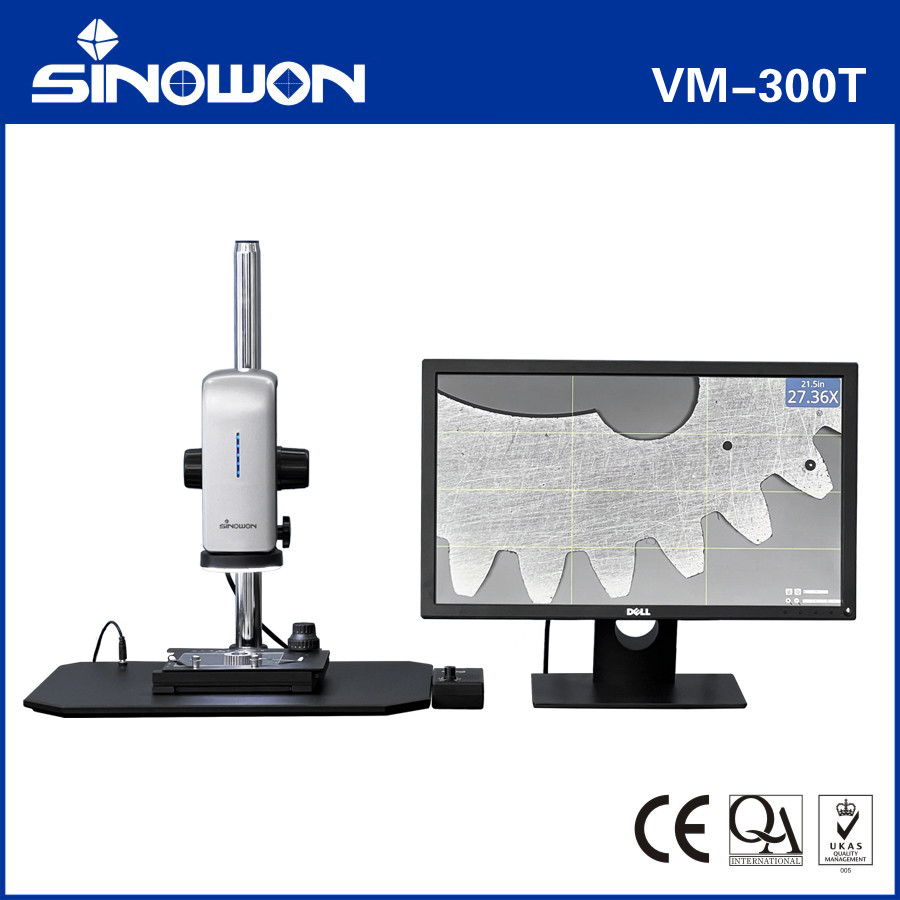

Mikroskop wideo z napędem silnikowym VM-300T
Wprowadzenie:
Mikroskop wideo z napędem silnikowym to wydajny i łatwy w obsłudze mikroskop o rozdzielczości HD i wyraźnym obrazie. VM-300T ma doskonałą optykę w wytrzymałej konstrukcji o zakresie ruchu 190 mm. Dostępna jest szeroka gama obiektywów, oświetlenia i akcesoriów, aby dopasować tę serię do Twoich potrzeb.
Zastosowanie:
Może być stosowany do kontroli przychodzącej, kontroli produkcji, badań materiałowych, analizy inspekcji PCB i SMT, druku, inspekcji tekstyliów, anatomii biologicznej, testów medycznych i innych dziedzin.
Cechy:Zoom z napędem silnikowym; Automatyczne ustawianie ostrości; Nagrywanie wideo; Robienie zdjęć; Pomiar
Elastyczne opcje konfiguracji zapewniają doskonałą jakość obrazu i elektroniczny zoom optyczny 27X-163X.
- Duże pole widzenia i duża odległość robocza. Zakres ruchu w osi Z do 300 mm, zakres pomiaru 190 mm i odległość robocza 110 mm.
- VM300T z HDMI obsługuje monitor 1080P@60Hz lub 1080P@50Hz
- Język: chiński / chiński tradycyjny / angielski / japoński
- VM300T może mierzyć 2D proste linie, kąty, okręgi współśrodkowe, linie równoległe, odległość punkt-linia, punkt i linię do okręgów współśrodkowych, średnicę, obwód i powierzchnię, długość i szerokość prostokąta. Wszystkie odpowiednie raporty pomiarowe mogą być eksportowane na dysk U.
- Łatwa i szybka obsługa dzięki systemowi sterowania z napędem silnikowym, jednorazowa kalibracja i spójna obsługa.
- Magnetyczne źródło światła pierścieniowego LED łatwe do wymiany i instalacji.
- Specyfikacja
:Powierzchniowe źródło światła pierścieniowego LED, Regulowana jasność Światło naturalnie nie migocze; Dolne źródło światła LED.
| Mikroskop wideo z napędem silnikowym |
Model |
| VM-300T |
Kod# |
| 451-430T |
HD |
|
System optyczny
Powiększenie
|
27X-163X Bezstopniowy zoom elektryczny |
FOV Pole widzenia |
| 17,8 mm*10,2 mm～3,5 mm*1,9 mm |
Odległość robocza
|
| 110 mm |
Czujnik |
| Wyjście HDMI, 1/2,8” kolorowa kamera COMS |
Monitor |
| Monitor LCD Dell 21,5 cala HDMI, Rozdzielczość: 1920*1080 |
(Opcjonalny rozmiar niestandardowy)
Oświetlenie
|
| : |
Światło naturalnie nie migocze;
Opcjonalna polaryzacja, transmisja lub skośne źródło światła
Metoda sterowania
|
| Mysz / Klawiatura / Przełącznik nożny / Inne niestandardowe I/O |
Funkcja |
| Automatyczne ustawianie ostrości/Automatyczny zoom/Pomiar/Szablon niestandardowy/Adnotacja online / Przechowywanie obrazu danych |

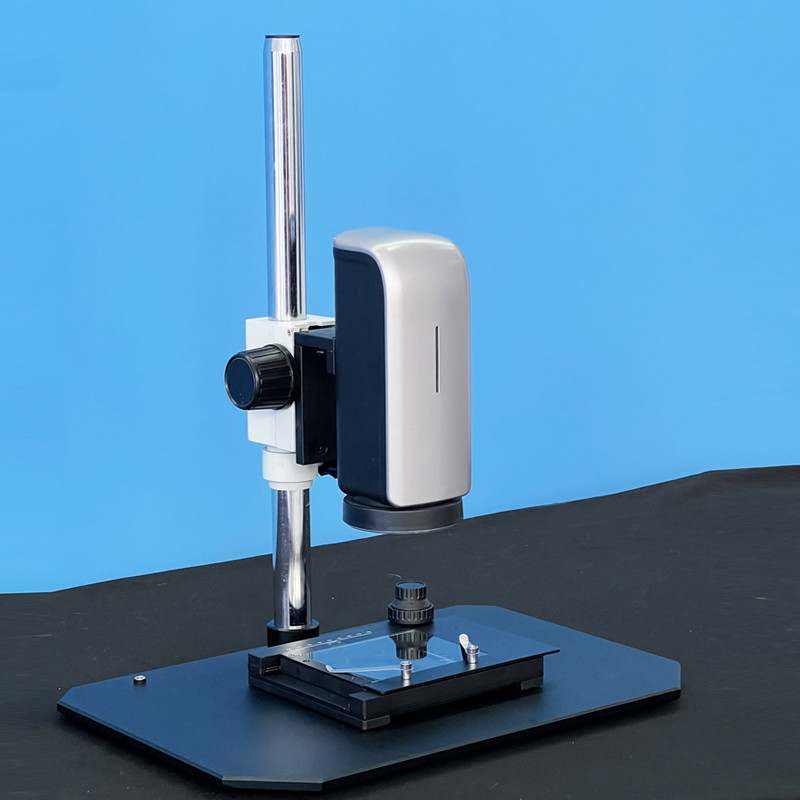

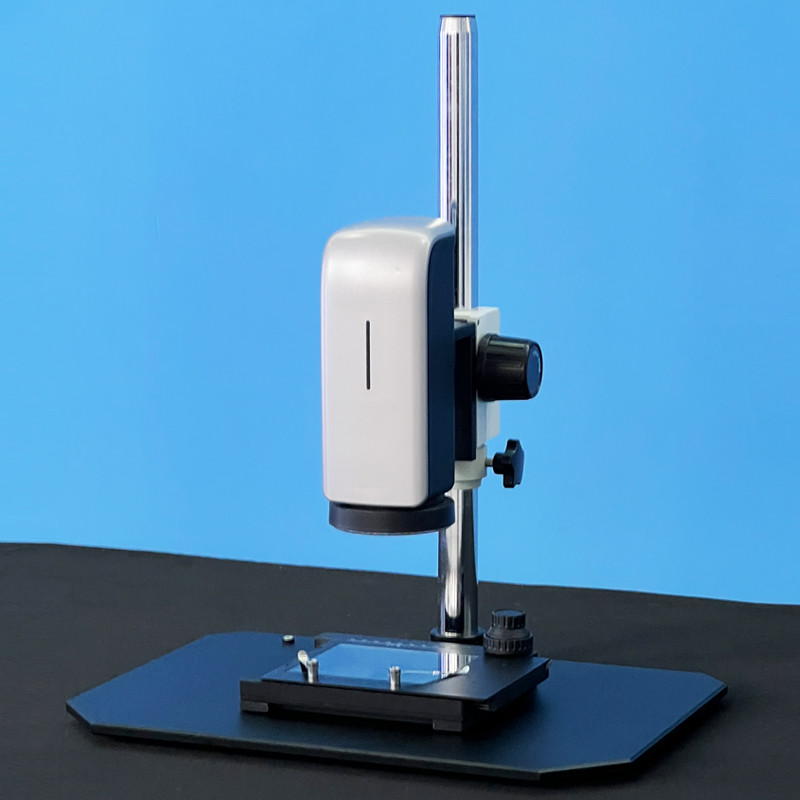

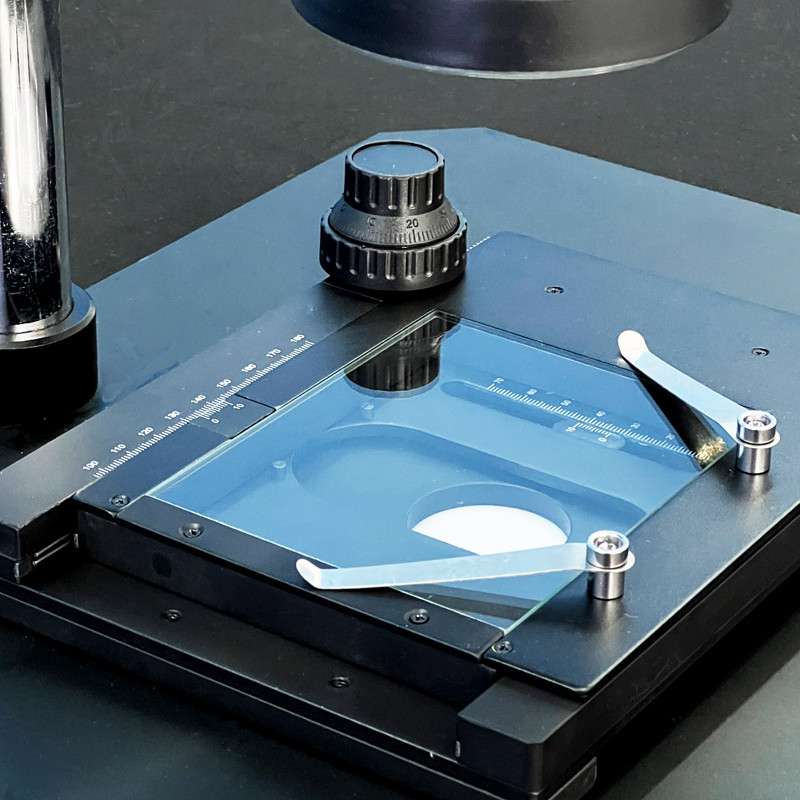

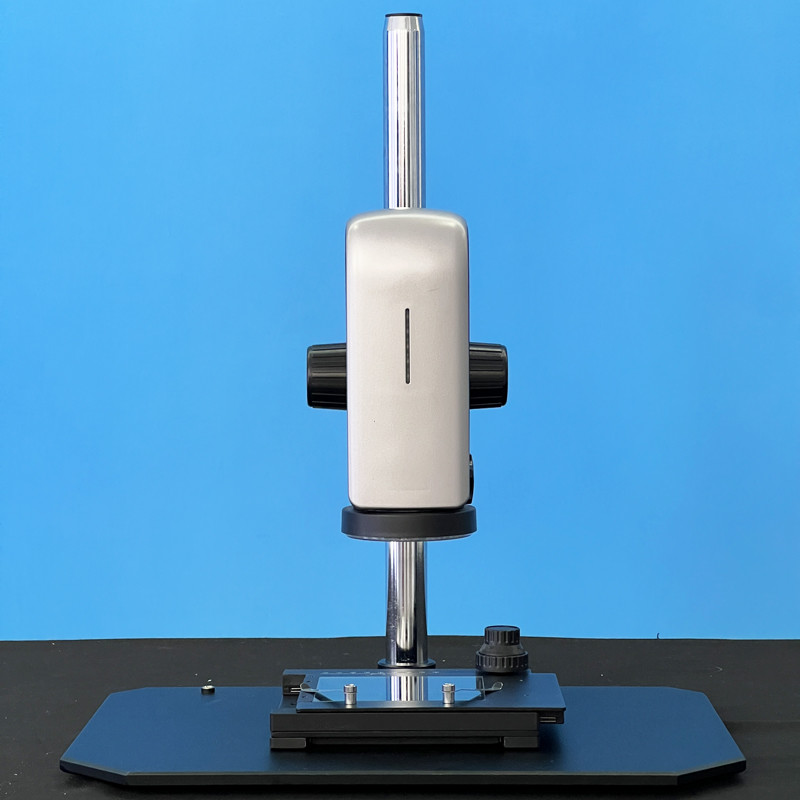

Stojak roboczy |
| : |
Zakres podnoszenia 300mm, Ostrość pokrętła, Ze źródłem światła przechodzącego
(Opcjonalny uniwersalny stojak, konfigurowalny)
Przechowywanie
|
| Dysk U Przechowywanie danych wideo ze zdjęciami |
Zasilanie |
| DC12V |
Stojak roboczy |
:Powierzchniowe źródło światła pierścieniowego LED, Regulowana jasność Światło naturalnie nie migocze; Dolne źródło światła LED.
:Powierzchniowe źródło światła pierścieniowego LED, Regulowana jasność Światło naturalnie nie migocze; Dolne źródło światła LED.
Oświetlenie
:Powierzchniowe źródło światła pierścieniowego LED, Regulowana jasność Światło naturalnie nie migocze; Dolne źródło światła LED.
Oświetlenie
:Powierzchniowe źródło światła pierścieniowego LED, Regulowana jasność Światło naturalnie nie migocze; Dolne źródło światła LED.
Jak obliczyć rzeczywiste powiększenie?
Rzeczywiste powiększenie = Powiększenie optyczne x Powiększenie cyfrowe x {25,4 x rozmiar monitora (cale)/6,388} x 0,4
Powiększenie optyczne i powiększenie cyfrowe
- Odwołuje się do powiększenia optycznego i powiększenia cyfrowego hosta, które ustawiasz (powiększenie cyfrowe można ustawić tylko po osiągnięciu maksymalnej wartości powiększenia optycznego), jak pokazano na poniższym rysunku, powiększenie optyczne wynosi 3,76X, a powiększenie cyfrowe 1,0X;
25,4 x rozmiar monitora (cale): tutaj jest obliczenie konwersji rozmiaru ekranu na milimetry (mm), 1 cal = 25,4 mm
- 6,388 to rozmiar CMOS, jednostka mm;
- 0,4: to współczynnik hosta, który jest wartością stałą.
