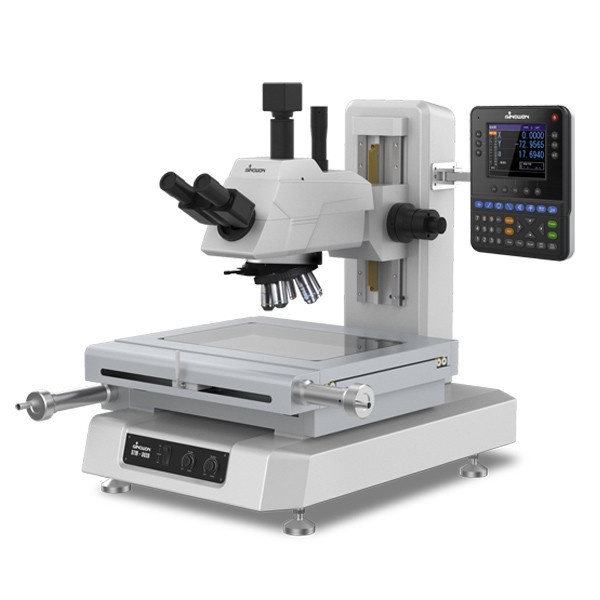

Mikroskop pomiarowy STM-3020M
Charakterystyka:
● Obserwacja w jasnym polu, wyraźny obraz bez odblasków, szerokie pole widzenia.
● Obiektywy o dużej odległości roboczej, powiększenie optyczne do 1000x.
● Przysłony w systemie oświetlenia przechodzącego i odbitego jako standard.
● System szybkiego zwalniania, który jest szczególnie przydatny w pomiarach o dużym skoku.
● Ostrość i pomiar za pomocą pokrętła ruchu precyzyjnego/grubego z dużymi uchwytami po obu stronach kolumny.
● Przełączniki zerowania (oś X i Y) znajdują się również w pobliżu pokręteł posuwu stolika.
● Dostępny z jednostką wizyjną do rozbudowy do systemu pomiaru wizyjnego.
Zastosowanie:
Jest szeroko stosowany w przemyśle mechanicznym, metrologicznym, elektronicznym i lekkim; na uniwersytetach, w instytutach i działach metrologii. Mikroskop cyfrowy dla narzędziowców może wykrywać wymiary konturowe i kształt powierzchni różnorodnych złożonych przedmiotów obrabianych, takich jak szablony, wykrojniki, krzywki, gwinty, koła zębate, frezy.
Specyfikacja:
| Model mikroskopu |
STM-2015M |
STM-3020M |
| Kod # |
532-180 |
532-190 |
| Zakres ruchu osi X/Y |
200x150mm |
300x200mm |
| Rozdzielczość skali |
0,0001 mm |
| Dokładność pomiaru stolika XY przy 20ºC |
(2+L/200) μm L: długość pomiaru |
| Obraz obserwacyjny |
Obraz prosty (dostępny obraz wyprostowany) |
| Okular |
Okular binokularny: WF10/20 |
| Obiektyw |
Dostawa standardowa: 5x, 10X, 20X, 50x; Opcjonalnie: 100x |
| Oświetlenie konturowe |
Regulowana dioda LED |
| Oświetlenie powierzchni |
Regulowana dioda LED |
| Zakres ruchu osi Z |
Standardowy skok ostrości: 150 mm, 200 mm opcjonalnie |
| Ostrość osi Z |
Ręczne ustawianie ostrości (grube/precyzyjne) |
| Funkcja pływająca stolika XY |
Mechanizm szybkiego zwalniania |
| Funkcja jednostki wyświetlacza |
Zerowanie, przełączanie kierunku, wyjście danych przez RS-232 |
| Zasilanie |
AC220/50HZ; AC110V/60Hz |
| Akcesoria opcjonalne |
Stolik obrotowy wysokiej precyzji RT4 (D:165mm), RT5 (262mm) |
|
Cyfrowy odczyt DP400
|
| Oprogramowanie pomiarowe Quickmeasuring QM2.0 |
| Adapter CCD i kamera CCD |
Specyfikacja optyczna:
|
Nazwa
|
Obiektyw |
Okular WF10/22 |
| N.A. |
W.D.(mm) |
f(mm)’ |
R(um) |
±▽p(um) |
Powiększenie |
Pole widzenia (mm) |
| 5x |
0,15 |
11,6 |
40 |
2,1 |
16,3 |
50x |
¢4,4 |
| 10x |
0,3 |
6,3 |
20 |
0,9 |
3,1 |
100x |
¢2,2 |
| 20x |
0,4 |
10,3 |
10 |
0,69 |
1,8 |
200x |
¢1,1 |
| 50x |
0,8 |
2 |
4 |
0,34 |
0,4 |
500x |
¢0,44 |
| 100x |
0,8 |
1,96 |
2 |
0,34 |
0,2 |
1000x |
¢0,22 |
Wielofunkcyjny cyfrowy odczyt z kolorowym ekranem DP400
Cechy:
● 5,6〃Kolorowy ekran i uszczelniony silikonowy przycisk dotykowy, z pełnymi informacjami, przyjazną obsługą, długą żywotnością;
● Zapisz 100 stałych elementów obrazu, możesz ustawić i zapisać bieżącą datę;
● Pomiar wielofunkcyjny: punkt, linia, okrąg, kąt, odległość, prostokątny, gwint śruby, elipsa, szczelina, zaokrąglanie, ustawienie wstępne, konstrukcja i tak dalej;
● Funkcja liczenia w kierunku prostym lub przeciwnym, wartość 1/2, punkt środkowy, funkcja zezwolenia, funkcja wywołania, funkcja REC (nagrywanie) i pomiar cyklu;
● Kompensacja przekroju i liniowa są dostępne dla 3 osi, co w wysokim stopniu zapewnia dokładność pomiaru;
● Można podłączyć przełącznik nożny, drukarkę, optyczne wykrywanie krawędzi i inne narzędzia pomocnicze do pomiaru;
● Z układem biegunowym i współrzędnych, i może wyświetlać milimetry i cale, i może łatwo zmieniać;
● Z niezależną funkcją uprawnień hasła, aby zapobiec możliwości odchylenia danych przez niewłaściwą operację, może również zmienić oryginalne ustawienie za pomocą uprawnień hasła;
● Obsługa wielu języków: chiński, angielski i inne języki.
Specyfikacja:
| Model |
DP400 |
| Kod# |
510-340 |
| Język |
Chiński uproszczony, chiński tradycyjny, portugalski, niemiecki i angielski itp. |
| Rozmiar ekranu LCD |
115mm×85mm |
| Rozdzielczość ekranu LCD |
640*480 |
| Zakres wyświetlania cyfrowego |
8 cyfr (z przecinkiem) |
| Oś wyświetlania |
3-osiowa (X,Y,Z/Q) |
| Model wyświetlania Z/Q |
Długość lub kąt |
| Model wyświetlania kąta |
Stopnie, minuty i sekundy lub stopnie |
| Sygnał skali liniowej |
Fala prostokątna TTL lub fala sinusoidalna AC o różnicy faz 90 °, pojemność napędu większa niż 10MA |
| Rozdzielczość skali liniowej |
0,1um,0,2um,0,5um, 1um,2um,5um |
| Szybkość transmisji |
4800,9600,14400,19200,38400,57600 |
| Port wyjścia danych |
RS232, interfejs DB-9 Parent |
| Klawiatura operacyjna |
Uszczelniona klawiatura dotykowa silikonowa |
| Port rozszerzeń |
Przełącznik nożny, drukarka, optyczny lokalizator krawędzi itp. |
| Zasilanie wejściowe |
AC90V-240V,15W |
| Środowisko pracy |
Temperatura pracy: 0 ℃～40 ℃；Temperatura przechowywania: -10 ℃～60℃；Wilgotność względna:<90%RH |
