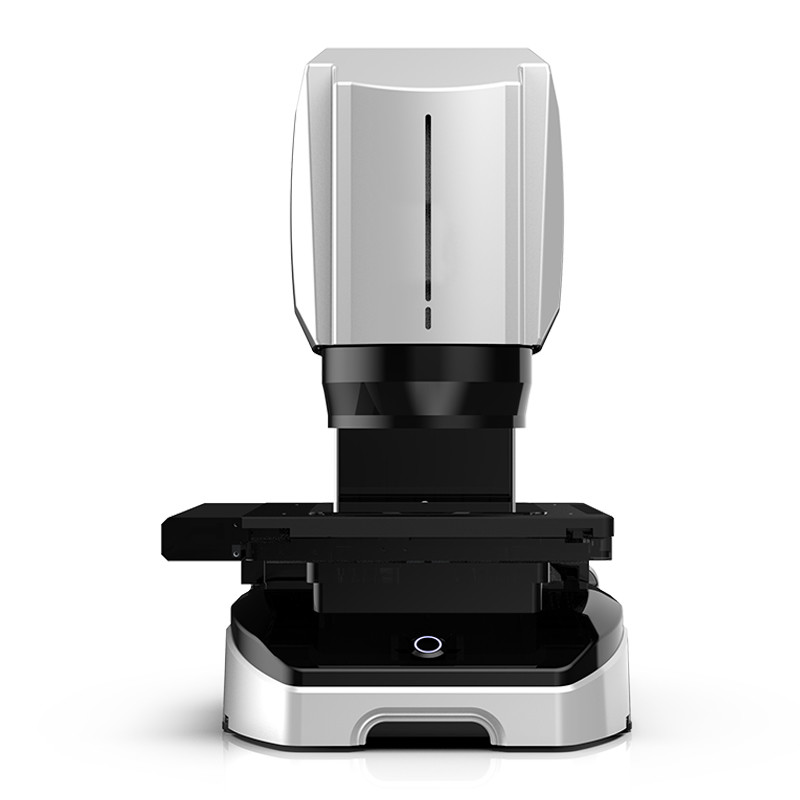

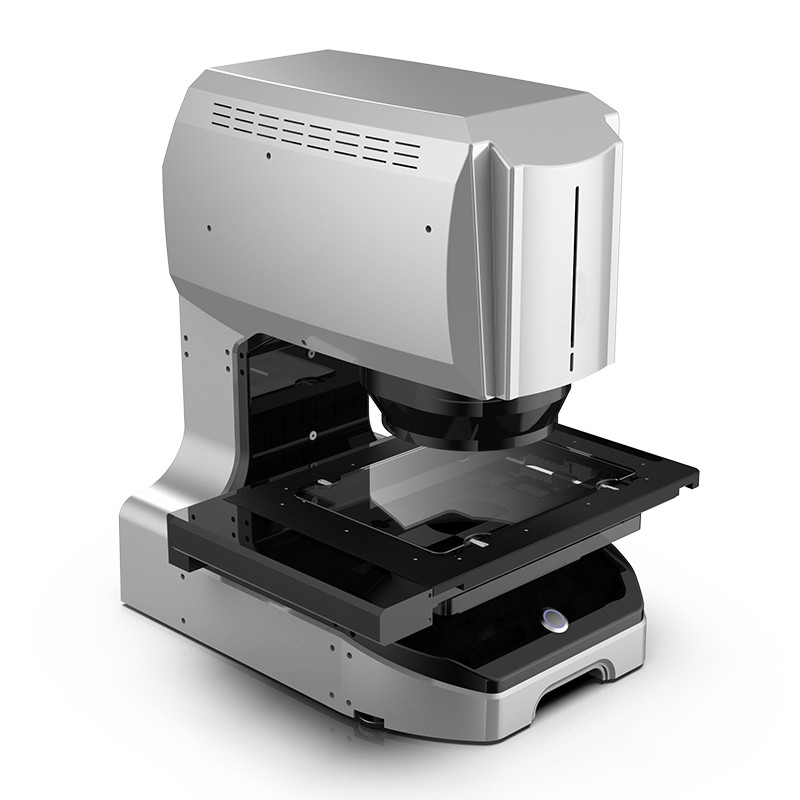

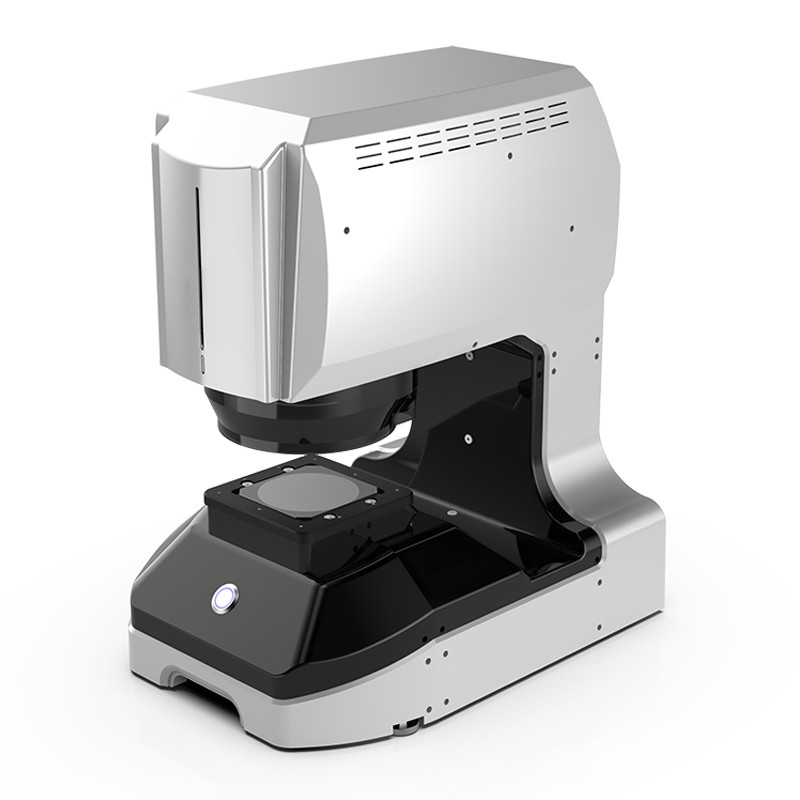

System Wizji Natychmiastowej QuickMea Seria
Charakterystyka produktu:System pomiaru natychmiastowego na stole
● Konstrukcja stołu, kompaktowy rozmiar, łatwość obsługi.
● Pomiar jednym przyciskiem, może być również dopasowany do sygnału IO w celu uzyskania automatycznego pomiaru.
● Raport może być automatycznie przesyłany do systemu zarządzania danymi.
Precyzyjny pomiar w świetle powierzchniowym
● Wyposażony w podwójny obiektyw telecentryczny o podwójnym powiększeniu i dwie kamery 20MP, automatyczne światło powierzchniowe wielokątne i opcjonalne światło powierzchniowe współosiowe.
● Dzięki niezależnemu, wydajnemu algorytmowi obliczeń krawędzi AI, może łatwo realizować precyzyjne wyszukiwanie krawędzi na powierzchni i filtrować nieprawidłowe obszary dla zakłóceń granicznych.
● Powtarzalność pomiaru światła powierzchniowego może również osiągnąć podobny poziom jak w przypadku światła dolnego.
Szybki pomiar i łatwa obsługa
● Nie ma potrzeby pozycjonowania próbek do pomiaru, próbki można umieścić w dowolnej pozycji.
●
Funkcja automatycznego pozycjonowania i automatycznego pomiaru, każdy operator może uzyskać stabilne wyniki pomiaru jednym przyciskiem.●
Funkcja automatycznego pozycjonowania i automatycznego pomiaru, każdy operator może uzyskać stabilne wyniki pomiaru jednym przyciskiem.●
Funkcja automatycznego pozycjonowania i automatycznego pomiaru, każdy operator może uzyskać stabilne wyniki pomiaru jednym przyciskiem.●
Funkcja automatycznego pozycjonowania i automatycznego pomiaru, każdy operator może uzyskać stabilne wyniki pomiaru jednym przyciskiem.Wygodny
| Jeden przycisk do pomiaruPotężna kombinacja sprzętowa |
Precyzyjny pomiarWyposażony w obiektyw telecentryczny o podwójnym powiększeniu i dwóch kamerach 20MP, automatyczne światło powierzchniowe wielokątne i opcjonalne światło powierzchniowe współosiowe. Dzięki niezależnemu, wydajnemu algorytmowi obliczeń krawędzi AI, może łatwo realizować precyzyjne wyszukiwanie krawędzi na powierzchni i filtrować nieprawidłowe obszary dla zakłóceń granicznych. Powtarzalność pomiaru światła powierzchniowego może również osiągnąć podobny poziom jak w przypadku światła dolnego.
Obiektyw telecentryczny o podwójnym powiększeniu i niskiej aberracji
Konstrukcja obiektywu telecentrycznego redukuje aberracje optyczne, dzięki czemu obraz jest bardziej realistyczny i dokładny, co jest szczególnie ważne w zastosowaniach wymagających precyzyjnych pomiarów, gdzie przedmiot obrabiany można umieścić losowo, aby uzyskać dokładne wyniki pomiaru.
Automatyczne ustawianie ostrości optycznej
Wyposażony w podwójny obiektyw optyczny telecentryczny, może automatycznie ustawiać ostrość w zależności od pozycji pomiaru, skracając czas regulacji personelu.
Nowy obraz o dużym formacie ekranu
e, mwięcej pikseli na jednostkę powierzchni dla wyższej dokładnościWyższa precyzja obrazowania w porównaniu z tradycyjnymi obiektywami.
20MP Wysokiej precyzji CDD
Używając 1’’20-megapikselowej kamery czarno-białej, liczba pikseli została zwiększona dwukrotnie w stosunku do tradycyjnych modeli, a małe krawędzie, które były trudne do zaobserwowania w przeszłości, również mogą być obserwowane. Dzięki ruchomemu pomiarowi, przełączaniu pola widzenia, system może osiągnąć wysoką precyzję i szerokie pole pomiaru, jednocześnie poprawiając dokładność i skracając czas pomiaru.
Podwójny system optyczny z możliwością przełączania pola widzenia
Uzyskaj jednoczesny pomiar dużego pola widzenia i wysokiej precyzji, szybszy i inteligentniejszy.
Sub-
przetwarzanie obrazu w pikselachPodziel 1 piksel na 100 równych części w celu wykrywania krawędzi i obliczania.
Automatyczne usuwanie nieprawidłowości
Automatycznie usuwaj nieprawidłowości, gdy wyodrębnione krawędzie mają zadziory lub wady
Regulowane źródło światła
Ustaw wiele jednostek oświetleniowych w jedną z podnoszonym światłem powierzchniowym wielokątnym. Oprogramowanie jest wyposażone w funkcję automatycznej regulacji światła. Poprzez wbudowany czujnik jasności dla różnych źródeł światła otoczenia, system może automatycznie dostosować się do najlepszych warunków oświetleniowych.
Rozbudowany system oświetleniowy
Wyposażony w wiele zmiennych systemów oświetlenia optycznego, wspornik światła powierzchniowego jest podnoszony i opuszczany, odpowiedni dla szerokiego zakresu ilości pomiarowych.
Nowe, samodzielnie opracowane oprogramowanie
Oprogramowanie Quickmea, profesjonalne oprogramowanie do pomiaru wizyjnego, jest opracowane przez Sinowon niezależnie, z niezależnymi prawami własności intelektualnej. Oprogramowanie Quickmea wyposażone jest w przyjazny interfejs użytkownika, potężną i praktyczną funkcję. Jest wygodne w szybkim działaniu. Ponadto można je dostosować do wymagań użytkownika, aby skuteczniej poprawić wydajność pracy.
Wprowadzenie funkcji
Szybkie narzędzia
| Układ współrzędnych (pozycjonowanie, punkt-linia, linia-linia), podstawa (punkt, linia, okrąg, łuk), kąt (linia-linia) , |
Odległość (linia-linia, punkt-linia, punkt-punkt, okrąg-okrąg, okrąg-linia, okrąg-punkt)
Narzędzia pomocnicze
|
| Punkty (punkty środkowe, przecięcia), połączone krawędzie (linie, okręgi), linie (linie środkowe, linie prostopadłe, linie równoległe, linie styczne, linie przechodzące przez punkty, linie przybliżone proste) , Okręgi (okręgi pośrednie, okręgi zbudowane w punktach środkowych, okręgi pomocnicze, okręgi styczne, okręgi wpisane) |
Tolerancje geometryczne |
| Tolerancja kształtu (prawdziwa prostoliniowość, prawdziwa okrągłość, kontur, płaskość), Tolerancja orientacji (prostoliniowość, równoległość) Tolerancja położenia (położenie punktu, współśrodkowość, symetria) |
Zastosowania specjalne |
| Maksymalny punkt, Minimalny punkt (Prostokąt, Okrąg, Łuk), Linia (Linia szczytowa), Okrąg (Okrąg szczytowy, Łuk szczytowy), Odległość podziałki (Kierunek bezpośredni, Kierunek obwodowy), Kąt podziałki (Kierunek liniowy, Kierunek obwodowy), Kąt R, Powierzchnia C, Otwór, Krzyż okręgu, Obwód, Powierzchnia, Śruba, Koło zębate |
Typowe narzędzia |
| Konstrukcja (Odległość, Odstępy, Kąt, Punkt, Odcinek, Okrąg, Łuk, Elipsa, Płaszczyzna, Okrąg, Prostokąt itp.), Analiza (Wiele narzędzi, Auto, Prostopadłe, Kompozycja punktu środkowego, Okrąg punktu środkowego, Przecięcie, Korektor, Okrąg rysowania promienia, Okrąg styczny do dwóch linii, Równoległy, Styczny, Zewnętrzny okrąg styczny do wewnętrznego okręgu stycznego, Minimalny zakres, Trójkąt styczny do cylindrów, Tryb 3D), Narzędzie (Punkt ręczny, punkt ostrości, okrągłe pudełko do pobierania punktów, kwadratowe pudełko do pobierania punktów, skanowanie linii, skanowanie łuku, skanowanie okręgu, określone punkty, skanowanie elipsy, skanowanie prostokąta, skanowanie okręgu, skanowanie konturu okręgu, skanowanie konturu zamkniętego, skanowanie elementu zamkniętego, skanowanie elementu otwartego) , Układ współrzędnych (uzupełnienie płaszczyzny, uzupełnienie osi, ustawienia układu współrzędnych, adnotacja, kierunek XYZ, płaszczyzna robocza) |
Specyfikacje: |
Model
| QuickMea100 |
QuickMea |
403QuickMea |
403QuickMea |
403Zakres pomiarowy |
| X |
φ100 |
115mm |
215mm |
315mm |
Y |
| 145mm |
245mm |
245mm |
Z |
| 75mm |
FOV |
FOV |
FOV |
FOV |
| Tryb wysokiej precyzji |
Bez przesuwania stołu |
135*155mm |
235*155mm |
335*255mm |
Tryb szerokiego pola |
| Bez przesuwania stołu |
200*200mm |
300*200mm |
400*300mm |
Powtarzalność |
| Tryb wysokiej precyzji |
Bez przesuwania stołu |
0.8μm |
Z przesuwaniem stołu |
| 1.8μm |
|
Tryb szerokiego pola |
Tryb szerokiego pola |
Tryb szerokiego pola |
| Bez przesuwania stołu |
0.8μm |
Z przesuwaniem stołu |
| 1.8μm |
|
Rozdzielczość wyświetlacza |
Rozdzielczość wyświetlacza |
Rozdzielczość wyświetlacza |
| 0.1μm |
Dokładność |
| Wysoka precyzja |
Bez wiązania |
*1±2.5μm |
Z wiązaniem |
| *2±4+L/200μm |
|
Szerokie pole |
Szerokie pole |
Szerokie pole |
| Bez wiązania |
*1±2.5μm |
Z wiązaniem |
| *2±4+L/200μm |
|
Kamera |
Kamera |
Kamera |
| 1" 20MP CCD * 2 |
Obiektyw |
| Obiektyw telecentryczny o podwójnym powiększeniu |
Systemy oświetleniowe |
| Światło dolne |
Kierunkowe zielone światło obwodowe (zmotoryzowane) |
Światło powierzchniowe |
| Cztero-pierścieniowe podnoszone białe światło (zmotoryzowane) |
Światło dolne |
| Kierunkowe zielone światło obwodowe (zmotoryzowane) |
Światło współosiowe |
| Opcjonalne |
Specyfikacje obrotowego stołu poziomego (opcjonalne) |
| Kąt obrotu |
Rozdzielczość 0.02°, zakres 360° |
Prędkość obrotowa |
| 0.2-2 obr/s |
Maksymalna mierzalna średnica |
| Φ60mm |
Pojemność |
| 5 kg |
Oprogramowanie pomiarowe |
| Oprogramowanie QuickMea CAD++ |
Zasilanie |
| 220V±10%,50Hz |
Środowisko pracy |
| Temperatura: 20±2℃, Wilgotność: 30-80%, Wibracje: ＜0.002g,15HZ |
Wymiar (L*W*H) mm |
| 565*435*635mm |
586*435*635mm |
586*505*635mm |
695*635*650mm |
|
