Name: Precyzyjna maszyna do testowania powłok szczelin ST-5000G
Brand: Hoyamo and Sinowon Inc
SKU: ST-5000G
Availability: InStock

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Płaskość podłoża: <10u

Szerokość powłoki: 450 mm

Zwilżalność podłoża: <15°

Temperatura podłoża: 23±2℃

Metoda filmotwórcza: Powłoka szczelinowa

Wiszkość: 300nm~10um (sucha folia)

Homogenność kształtowania folii: 5% ≤ w folii, 5% ≤ między folikami

Podkreślić:

Maszyna do testowania powłok

Precyzyjna maszyna do testowania powłok szczelin

Podstawowe informacje

Miejsce pochodzenia: Dongguan, Chiny

Nazwa handlowa: SQP

Orzecznictwo: CE/ROHS

Numer modelu: ST-5000G

Dokument: D4 Sinowon ST-5000G Precisi...a1.pdf

Zapłata

Szczegóły pakowania: sklejka

Czas dostawy: 30 dni roboczych

Zasady płatności: L/C, T/T

Możliwość Supply: 50 zestawów/miesiąc

Galeria

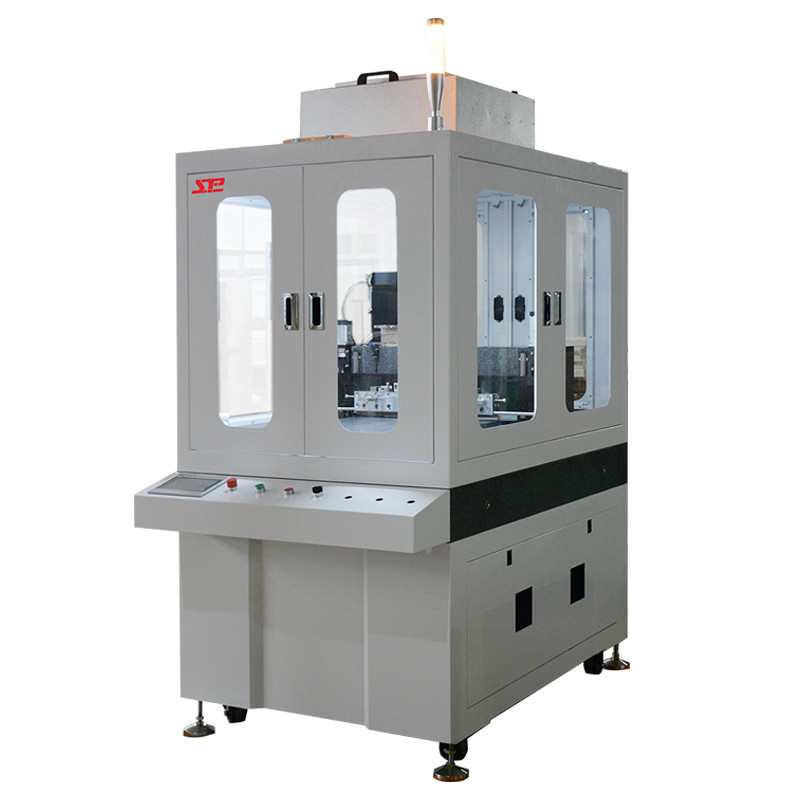

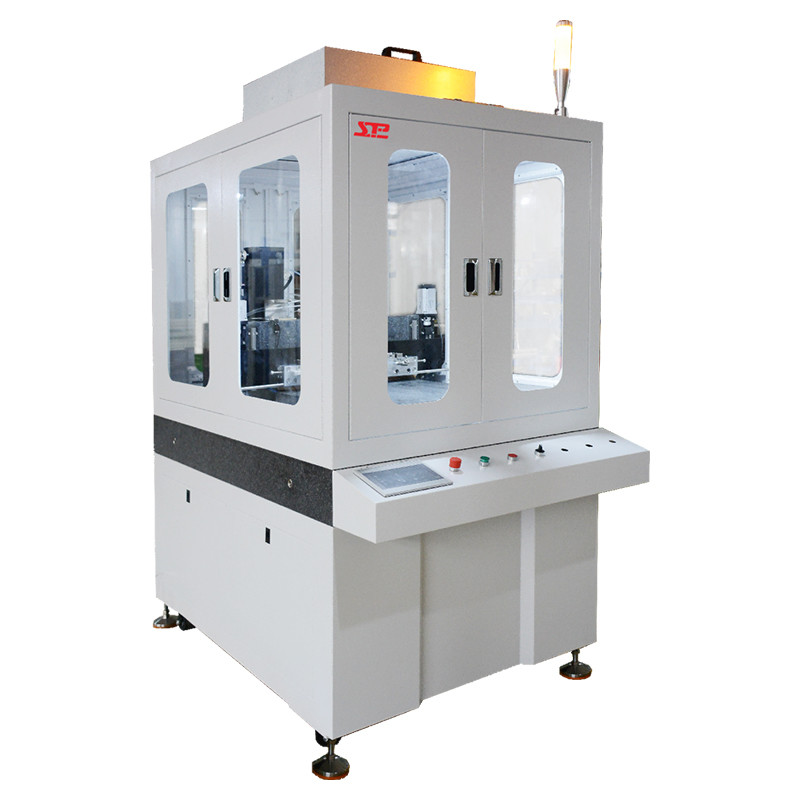

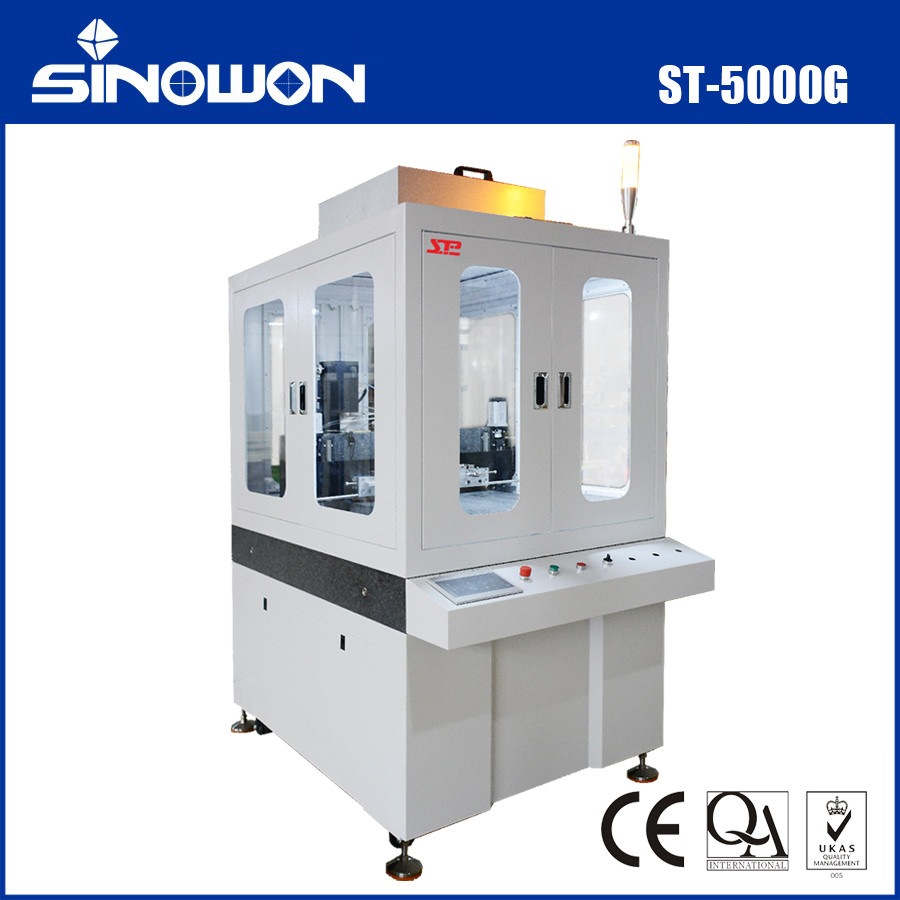

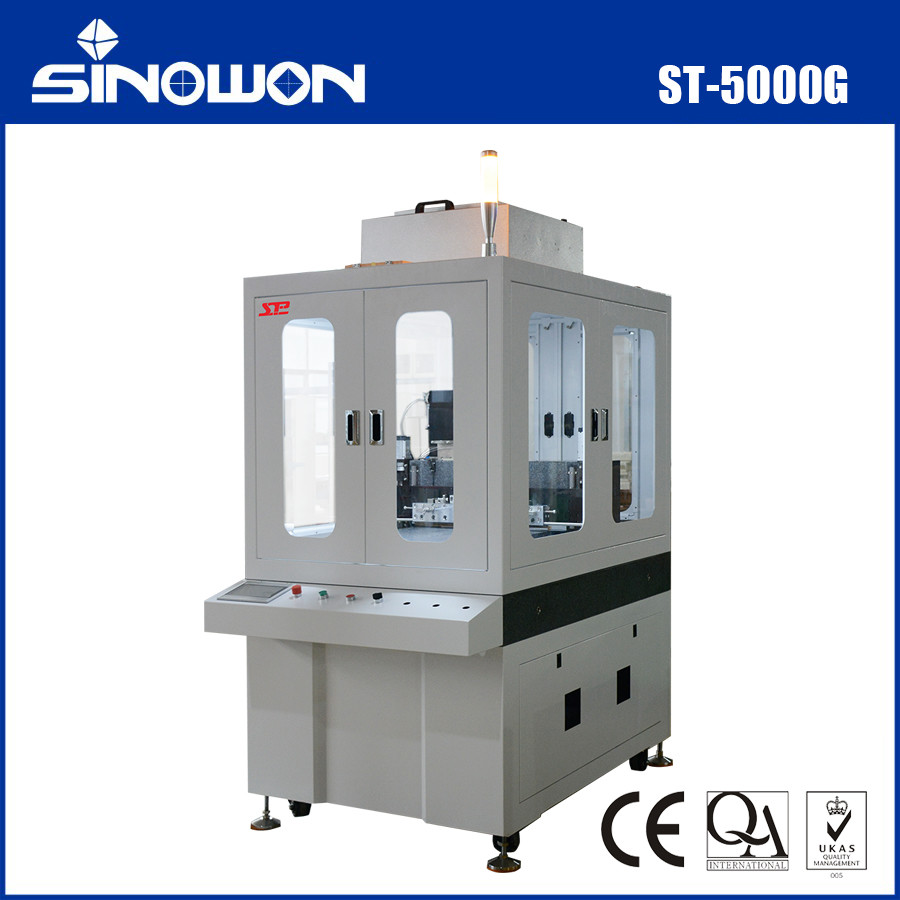

Precyzyjna maszyna do testowania powłok szczelin ST-5000G

opis produktu

ST-5000G Precyzyjna maszyna do testowania powłoki szczelin

- Nie.

ProduktJa...wprowadzenie:
ST-5000G Precision Coating Experimental Coating Machine to nowy rodzaj wysokiej precyzji, wysokiej niezawodności i wysokiej stabilności eksperymentalnej maszyny do powlekania.z samodzielnie wyprodukowaną i opracowaną wysokiej precyzji pompą klejującą i wysoką precyzją szczelinową, płynny lek jest równomiernie powleczony na sztywnym podłożu w celu przygotowania cienkiej powłoki o dużej powierzchni o wysokiej jednolitości grubości folii.

Specyfikacje i skład sprzętu:

Parametry urządzenia:

Stosowane substraty:

(1)	Wielkość podłoża	500 mm*500 mm
(2)	Płaskość podłoża	< 10 u
(3)	Wypłynność podłoża	< 15°
(4)	Temperatura podłoża	23±2°C

Do zastosowania płynów:

(1)	rodzaj	Isopropanol, DMF, DMSO i inne rozpuszczalniki organiczne lub inne rozpuszczalniki mieszane
(2)	wiśkość	1 ~ 70CPS
(3)	Zawartość substancji stałych	7% ~ 50%

Wydajność procesu sprzętu:

(1)	Metoda formowania folii	Powierzchnia otworów
(2)	wiśkość	300nm~10um ((Sucha folia)
(3)	Homogenność kształtowania folii	5% ≤ w folii, 5% ≤ między folikami

Gotowy do obróbki:

Liczba	Projekt	Parametry techniczne	Uwaga
1	Materiał	SUS630
2	Szerokość powłoki	450 mm
3	Płaskość/prostość	≤ 3um
4	Bruki światła	Ra≤0.025
5	Szczeliny	Rodzaj uszczelnienia, jednolitość grubości uszczelnienia ≤±2um
6	Zakres regulacji odstępów	≤ ± 10 mm
7	Z wyjątkiem zakresu krawędzi	≤ 10 mm
8	Zestaw przeciwderujący do zderzenia głowicy powlekania	Jest 20 mm niżej od wargi, co skutecznie zapobiega zderzeniu się wargi
9	Korekta głowicy powłoki	Jest automatycznie korygowany przez wysokiej precyzji czujnik przemieszczenia liniowego
10	Projektowanie odpływu bąbelkowego	Komora jest wysokiego poziomu i ma wysoki poziom otworów pęcherzyków

Pompy powłokowe:

Liczba	Projekt	Parametry techniczne	Uwaga
1	Materiał nadwozia pompy	SUS316L
2	Materiał pierścienia uszczelniającego	Ściany odporne na korozję
3	Pojemność pompy	5 ml
4	System sterowania napędem	Silnik serwowy, śrubka kulkowa
5	Rozdzielczość kontroli śliny	00,01 ul/s
6	Czas reakcji	0.01s
7	Prędkość wypluwania	0~2000ul/s
8	Maksymalne przyspieszenie strumienia	2000ul/s2
9	Konfiguracja funkcjonalna	1)Pompa napędowa płynu automatycznie obniża ciśnienie po uzupełnieniu; 2)funkcja opóźnienia rozładowania płynu; 3) Funkcja odciągania końcowego; 4)funkcja automatycznego rehydratacji; 5)Wieloetapowa regulacja powłoki;

Składniki ruchu:

Liczba	Projekt	Parametry techniczne
1	Liczba osi Z	Dwie.
2	Rozdzielczość osi Z	0.1um
3	Układ sterujący napędem w osi Z	Silnik serwowy, śrubka do szlifowania, szyba kierownicza
4	Powtarzalność osi Z	≤ 5um
5	Zakres prędkości osi Z	0~50 mm/s
6	Typ napędu osi Y	Napędzane platformą
7	Układ sterowania napędem osi Y	Silnik serwowy, śrubka do szlifowania, szyba kierownicza
8	Zakres prędkości osi Y	0~200 mm/s
9	Dokładność powierzchni ruchu osi Y	Lepsze niż ± 5 mm
10	Powtarzalność osi Y	≤ 5um
11	Konfiguracja funkcjonalna	1)Przyspieszenie i opóźnienie powłoki można ustawić i regulować; 2)Prześcig powłoki regulowany; 3) regulowane przechylenie końcowe;

Platforma powlekania:

Liczba	Projekt	Parametry techniczne	Uwaga
1	Materiał	Granit klasy 000
2	Dostosowuje się do wielkości podłoża	500*500 mm
3	Płaskość powierzchni	Równość ≤ ± 5 mm
4	Pozycjonowanie podłoża	Adsorpcja próżniowa platformy
5	Wyrównanie podłoża	Podręcznik
6	Wybierz i umieść tabletkę	Podręcznik

System podawania płynów:

Liczba	Projekt	Parametry techniczne	Uwaga
1	Materiał do rur	PFA
2	Zbiornik na wodę	Materiał łuszczony, objętość 100 ml
3	Metoda dostarczania płynów	Zbiornik jest pod ciśnieniem
4	Umyj zbiornik	Wyroby z stali nierdzewnej

Jednostka czyszcząca przedpowierzchnię:

Liczba	Projekt	Parametry techniczne	Uwaga
1	Metoda wstępnej powłoki	Platforma wstępnej powłoki
2	Oczyszczanie warg	Podręcznik
3	Wmoknij i wyciągnij zbiornik	Używa się go, gdy urządzenie jest bezczynne, rurociąg jest czysty, a odpady są zrzucane

Interfejs człowiek-komputer:

Liczba	Projekt	Parametry techniczne	Uwaga
1	ekran dotykowy	Platforma wstępnej powłoki
2	Funkcja rejestracji dziennika	Można wyświetlić proces powlekania każdego podłoża, w tym parametry prędkości i pozycji każdej osi powłoki w każdym momencie procesu powlekania
3	Zezwolenia operacyjne	Trzy rodzaje uprawnień operacyjnych do logowania. Ręczne, półautomatyczne i automatyczne działania urządzenia mogą być obsługiwane na interfejsie

Pokrycie pyłem:

Liczba	Projekt	Parametry techniczne	Uwaga
1	skomponować	Stop, płytka ciśnieniowa, FFU, taśma uszczelniająca
2	wymyślić	Przejrzysty może obserwować stan powłoki w czasie rzeczywistym.
3	wydechowy	Powierzchnia zewnętrzna jest zabezpieczona otworami do organicznego wydechu, a rozmiar interfejsu wynosi DN80

Konfigurowanie / lista kontrolna:

Główna konfiguracja:

Liczba	Nazwa	Marka	Lokalizacja znaku towarowego
1	PLC	Siemens	Niemcy
2	Silnik serwowy	Panasonic	Chiny
3	Przekształcacze częstotliwości	INVT	Chiny
4	HMI	Tonalizm Kunlun	Japonia
5	łożyska	NSK / FAG	Japonia/Niemcy
6	Pozostałe urządzenia elektryczne	Schneider/CHINT	Francja/Chiny
7	Relaje	Schneider	Francja
8	Przełącznik powietrza	Schneider/CHINT	Francja/Chiny

Konfiguracja zabezpieczenia urządzenia:

1	Przełącznik awaryjny	Czyste pokrycie, interfejs obsługi, elektryczna skrzynka sterująca i inne pozycje są wyposażone w przełączniki EMO, a wiele punktów można szybko zatrzymać w razie awarii
2	Zamki bezpieczeństwa	Źródło zagrożeń dla maszyny wykorzystuje zabezpieczone urządzenie sprzętowe, które zatrzymuje pracę jednostek, które mogą powodować obrażenia, gdy otwiera się osłonę ochronną urządzenia.
3	Alarm dźwiękowy i świetlny	Sprzęt jest zainstalowany z dźwiękowym i wizualnym urządzeniem alarmowym w widocznym lub przez klienta określonym miejscu.
4	Czysta pokrywa	Sprzęt jest izolowany przez zewnętrzną osłonę, a osłona pyłowa jest trzymana z dala od środowiska zewnętrznego, uniemożliwiając osobistowi wejście podczas pracy
5	Wentylacja i wydechy	Powłoka lotnych gazów organicznych jest zaprojektowana z podłączeniem wydechowym
6	pozostałe	Projekt sprzętu do stosowania wody, energii elektrycznej i chemikaliów spełnia krajowe normy bezpieczeństwa
