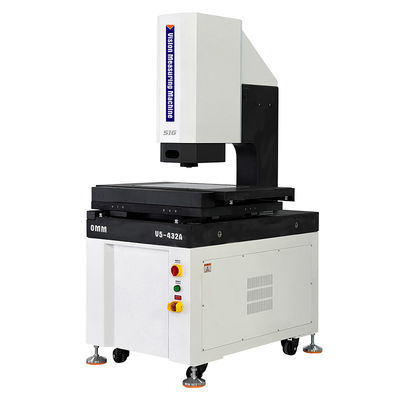

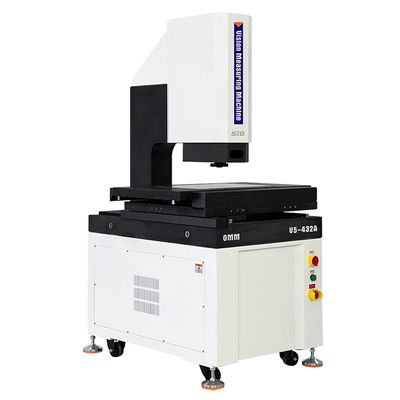

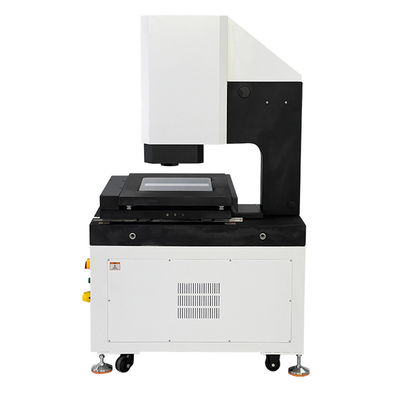

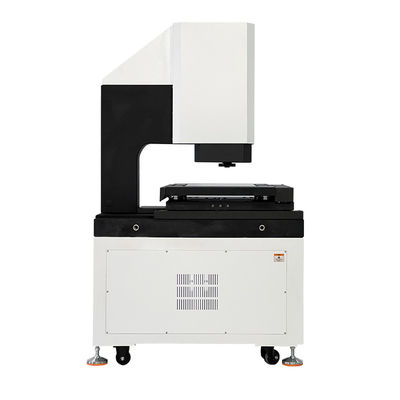

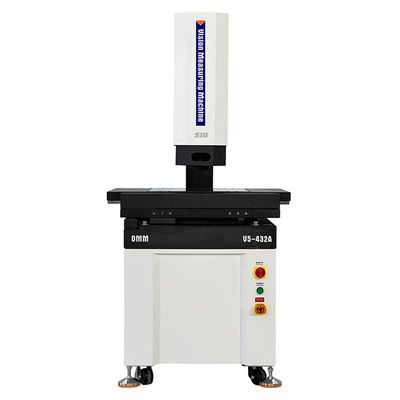

Wysięgnikowa automatyczna maszyna do pomiaru wizyjnego V5 Seria
Charakterystyka produktu:
l Trzyosiowe automatyczne precyzyjne sterowanie CNC XYZ, precyzyjne pozycjonowanie;
l Podstawa i kolumna z granitu, dobra stabilność;
l Precyzyjne prowadnice liniowe, śruby kulowe klasy szlifowanej i serwomotory AC itp., zapewniają dokładność i stabilność systemu ruchu;
l Wysokiej precyzji liniał rastrowy 0,5 μm, aby zapewnić dokładność pozycjonowania i pomiaru systemu;
l Cyfrowa kamera o wysokiej rozdzielczości, aby sprostać potrzebom wyraźnej obserwacji i precyzyjnego pomiaru;
l Obiektyw optyczny o wysokiej rozdzielczości 6,5X, precyzyjny zoom, jednorazowa korekcja pikseli;
l Programowo sterowane 5-pierścieniowe oświetlenie powierzchni LED w 8 obszarach i równoległy system oświetlenia konturowego LED inteligentnie realizują 256-poziomową regulację jasności;
l Automatyczne oprogramowanie do pomiaru wizyjnego iMeasuring z potężnymi funkcjami i łatwością obsługi.
Specyfikacje:
| Towar |
Automatyczny system pomiaru wideo V5 Seria |
| Model |
V5-322 |
V5-432 |
V5-542 |
V5-652 |
| Zakres ruchu osi X/Y (mm) |
300*200 |
400*300 |
500*400 |
600*500 |
| E1x, y(um) |
2+L/200 |
| E2xy(um) |
3+L/200 |
|
E1z pojedynczy punkt
dokładność (um)
|
4+L/200 |
| Zakres ruchu osi Z (mm) |
200 (opcjonalne podwyższenie do 300mm/400mm) |
| Rozdzielczość skal |
Wysokiej precyzji szklany liniał rastrowy o rozdzielczości 0,5um |
| Materiał stołu roboczego |
Granit |
| Tryb prowadzenia |
Wysokiej precyzji prowadnica liniowa, prowadnica z podwójnym torem i podwójnym suwakiem |
| Tryb pracy |
Kontroler joysticka, obsługa myszą, automatyczny program wykrywania |
| Tryb działania |
Uchwyt zdalnego sterowania, obsługa myszą, programowanie automatycznego wykrywania |
|
Oświetlenie
System
|
Kontur |
Równoległe oświetlenie konturowe LED |
| Powierzchnia |
0~255 Bezstopniowa regulacja 8-strefowe oświetlenie powierzchni LED |
| Współosiowe |
Opcjonalne światło punktowe LED o wysokiej jasności |
| System wideo |
Cyfrowa kamera o wysokiej rozdzielczości 1/2,9" |
| Obiektyw zoom z elektronicznym sprzężeniem zwrotnym 6,5X Zoom745EF, powiększenie optyczne: 0,7X-4,5X, powiększenie wideo: 28X~180X |
| Oprogramowanie pomiarowe |
iMeasuring |
| System operacyjny |
Obsługa systemu operacyjnego WIN10/11-32/64 bit. |
| Język |
Angielski, chiński uproszczony, chiński tradycyjny, można dodać inne wersje językowe. |
| Środowisko pracy |
Temperatura wynosi 20℃ 2℃, a zmiana temperatury jest mniejsza niż 1℃/godz.; Wilgotność 30% ~ 80% RH; Wibracje < 0,02 g, ≤15 Hz. |
| Zasilanie |
220V/50Hz/10A |
| Obciążenie maszyny |
0~30 kg (maksymalna nośność: 50 kg) |
| Wymiary (szer. x gł. x wys.) mm |
789*636*1640 |
1033*820*1685 |
1213*940*1705 |
1453*1120*1725 |
| Waga netto (kg) |
396 |
466 |
560 |
796 |
| Konfiguracja opcjonalna |
Obiektyw zoom z elektronicznym sprzężeniem zwrotnym ze światłem współosiowym, obiektyw zoom elektryczny, sonda kontaktowa, widmo punktu światła białego, kamera 3D, bezprzewodowy pilot Bluetooth. |
Uwaga:
L to zmierzona długość (mm), dokładność mechaniczna osi Z i dokładność ogniskowania są w dużym stopniu związane z powierzchnią przedmiotu obrabianego.
Powiększenie jest wartością przybliżoną, jest związane z wymiarem monitora i rozdzielczością.
Obiektyw 0,5X lub 2X jest opcjonalnie dostępny w zależności od potrzeb.
Opis modelu konfiguracji produktu (Przykład z V5-432):
| Kategoria produktu |
2.5D |
3D |
2.5D |
3D |
| Towar |
2.5D Automatyczna wizja
Maszyna pomiarowa
|
3D Automatyczna
Kontakt i wizja
Maszyna pomiarowa
|
2.5D Automatyczna
Skanowanie laserowe i wizja
Maszyna pomiarowa
|
3D Automatyczna wieloczujnikowa
Maszyna pomiarowa
|
| Model |
V5-432A |
V5-432B |
V5-432C |
V5-432D |
| Typ |
A |
B |
C |
D |
| Znaczenie |
Czujnik obiektywu zoom optycznego |
Czujnik obiektywu zoom i czujnik sondy kontaktowej |
Czujnik obiektywu zoom i czujnik laserowy |
Czujnik obiektywu zoom, czujnik sondy kontaktowej i czujnik laserowy |
| Sonda kontaktowa |
Bez |
MCP-Kit1 |
Bez |
MCP-Kit1 |
| Moduł laserowy |
Bez |
Bez |
Laser Omron |
Laser Omron |
| Wersja oprogramowania |
iMeasuring4.1 |
iMeasuring4.2 |
iMeasuring5.0 |
iMeasuring5.1 |
Wysięgnikowe automatyczne modele i specyfikacje maszyn do pomiaru wizyjnego:
| Model |
Kod# |
Model |
Kod# |
Model |
Kod# |
Model |
Kod# |
| V5-322A |
527-120G |
V5-432A |
527-120H |
V5-542A |
527-120J |
V5-652A |
527-120K |
| V5-322B |
527-220G |
V5-432B |
527-220H |
V5-542B |
527-220J |
V5-652B |
527-220K |
| V5-322C |
527-320G |
V5-432C |
527-320H |
V5-542C |
527-320J |
V5-652C |
527-320K |
| V5-322D |
527-420G |
V5-432D |
527-420H |
V5-542D |
527-420J |
V5-652D |
527-420K |
Wysięgnikowa automatyczna maszyna do pomiaru wizyjnego V5 Seria Przestrzeń pomiarowa:
| Skok |
Model |
Dokładność |
Oś X Skok mm |
Skok osi Y mm |
Skok osi Z mm |
Niestandardowy skok osi Z mm |
| E1x,y |
E1z |
| 300x200x200 |
V5-322 |
2+L/200 |
4.0+L/200 |
300mm |
200mm |
200mm |
250mm |
| 400x300x200 |
V5-432 |
2+L/200 |
4.0+L/200 |
400mm |
300mm |
200mm |
300mm |
| 500x400x200 |
V5-542 |
2+L/200 |
4.0+L/200 |
500mm |
400mm |
200mm |
400mm |
| 600x500x200 |
V5-652 |
2+L/200 |
4.0+L/200 |
600mm |
400mm |
200mm |
400mm |
Inne specyfikacje przesuwu mogą być dostosowane.
