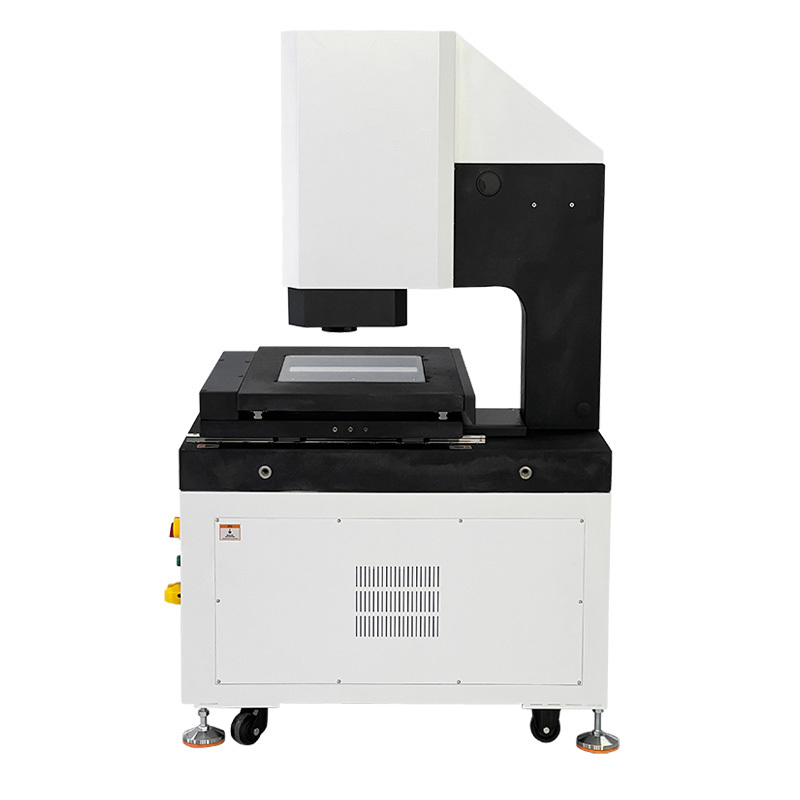

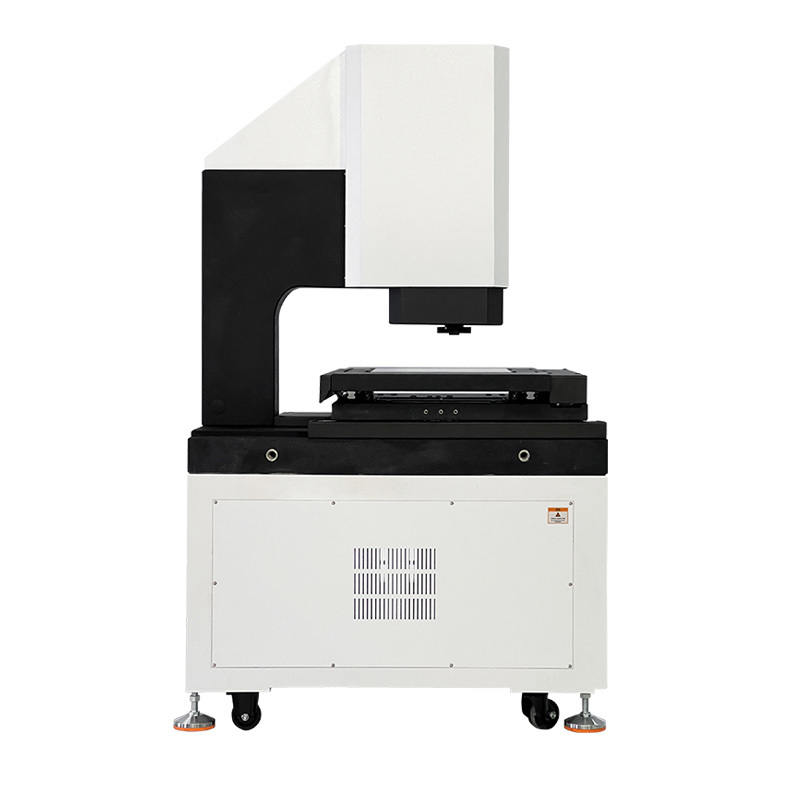

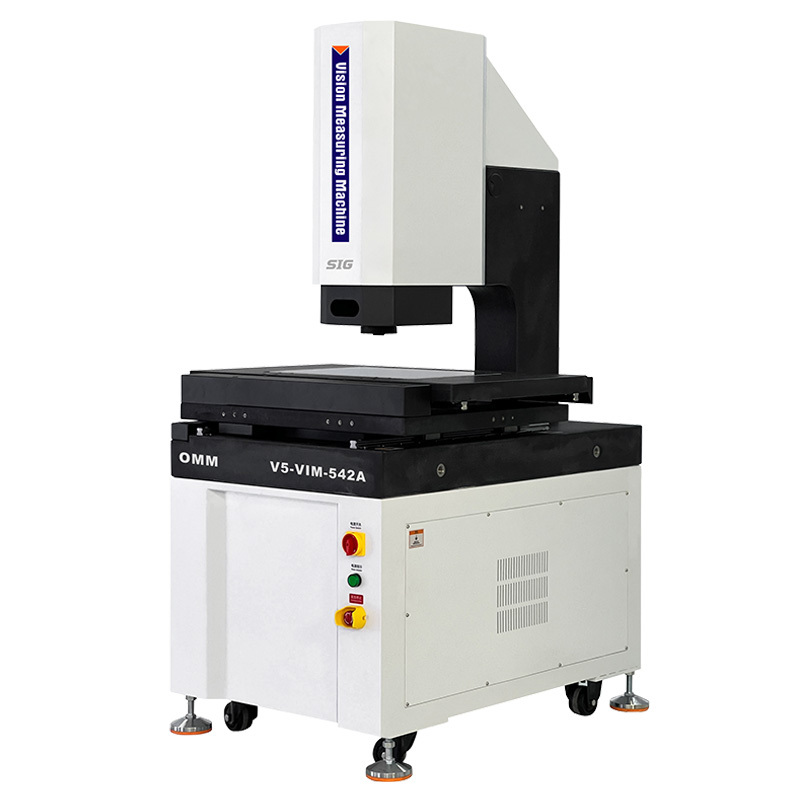

Automatyczna maszyna pomiarowa widzenia z podnośnikiem V5-VIMZestaw
Charakterystyka produktu:
l XYZ trzyosiowe automatyczne sterowanie precyzyjne CNC, precyzyjne pozycjonowanie;
l Baza i filar granitowy, dobra stabilność;
l Precyzyjne przewodniki liniowe, śruby kulkowe do szlifowania i serwomotory AC itp. zapewniają dokładność i stabilność układu ruchu;
l 0,5 μm wysokoprecyzyjna linijka kratownicza, zapewniająca dokładność pozycjonowania i dokładność pomiarów systemu;
l Kamera cyfrowa o wysokiej rozdzielczości zapewniająca wyraźne obserwacje i dokładne pomiary;
l 6.5X obiektyw optyczny o wysokiej rozdzielczości, dokładny zoom, jednorazowa korekta pikseli;
l sterowane przez program 5-pierścieniowe 8-obszarowe oświetlenie powierzchni LED i równoległy system oświetlenia konturów LED inteligentnie realizują regulację jasności 256 poziomów;
l Automatyczne oprogramowanie do pomiaru widzenia iMeasuring z potężnymi funkcjami i łatwym w obsłudze.
Specyfikacje:
| Towar |
Automatyczna maszyna pomiarowa widzenia z podnośnikiem V5-VIMZestaw |
| Model |
V5-VIM-322 |
V5-VIM-432 |
V5-VIM-542 |
V5-VIM-652 |
| Przebieg osi X/Y (mm) |
300*200 |
400*300 |
500*400 |
600*500 |
| Dokładność* |
E1x,y |
2.0+L/200(um) |
| E1xy |
3.0+L/200(um) |
| E1z |
4.0+L/200(um) |
| Przebieg osi Z (mm) |
200 (nieobowiązkowe podniesienie do 300 mm/400 mm) |
| Rozstrzygnięcie wagi |
Wysokiej precyzji szklany linijka z otworami o rozdzielczości 0,5 μm |
| Materiał do stołu roboczego |
Granit |
| Tryb sterowania |
Wysoce precyzyjny przewodnik liniowy, podwójny przewodnik podwójny |
| Tryb działania |
Joystick Controller, operacja myszy, program automatycznego wykrywania |
| Sposób działania |
Długowłosowe sterowanie, sterowanie myszą, programowanie automatycznego wykrywania |
|
Oświetlenie
System
|
Kontur |
Oświetlenie równoległego konturu LED |
| Powierzchnia |
0~255 Bezstopniowe, regulowane ośmiodziałowe oświetlenie powierzchniowe LED |
| Koaksjalny |
Opcjonalne światło LED o wysokiej jasności |
| System wideo |
"Kamera cyfrowa o wysokiej rozdzielczości" 1/2.9 |
| 6.5X Zoom zwrotny elektroniczny Obiektyw Zoom745EF, powiększenie optyczne:0.7X-4.5X, powiększenie 28X~180X |
| Oprogramowanie pomiarowe |
iPomiar |
| System operacyjny |
Wspiera system operacyjny WIN10/11-32/64 bit. |
| Język |
Można dodać wersje angielskiego, chińskiego uproszczonego, tradycyjnego chińskiego i innych języków. |
| Środowisko pracy |
Temperatura wynosi 20°C 2°C, a zmiana temperatury jest mniejsza niż 1°C/h; wilgotność 30% ~ 80% RH; wibracje < 0,02g, ≤ 15Hz. |
| Zasilanie |
220V/50Hz/10A |
| Łoże maszynowe |
0~30Kg (ostatnia nośność: 50Kg) |
| Wymiar (WxDxH) mm |
789*636*1640 |
1033*820*1685 |
1213*940*1705 |
1453*1120*1725 |
| Waga netto (kg) |
396 |
466 |
560 |
796 |
| Opcjonalna konfiguracja |
Elektroniczna soczewka zoomowa z światłem koaksjalnym, soczewka zoomowa elektryczna, sonda kontaktowa, spektrum białych plam świetlnych, kamera 3D, bezprzewodowy pilot Bluetooth. |
Uwaga:
L jest długością mierzoną ((mm), dokładność mechaniczna osi Z i dokładność ostrości są w dużym stopniu związane z powierzchnią przedmiotu.
Powiększenie jest wartością przybliżoną, związaną z wymiarem monitora i rozdzielczością.
0.5X lub 2X obiektyw jest opcjonalnie dostępny w zależności od potrzeb.
Opis modelu konfiguracji produktu ((Przykład z V5-VIM-432):
| Kategoria produktów |
2.5D |
3D |
2.5D |
3D |
| Towar |
2.5D Automatyczne widzenie
Maszyna pomiarowa
|
3D automatyczny
Kontakt i wizja
Maszyna pomiarowa
|
2.5D Automatyczny
Skanowanie laserowe i widzenie
Maszyna pomiarowa
|
3D automatyczne wielozmysłowe
Maszyna pomiarowa
|
| Model |
V5-VIM-432A |
V5-VIM-432B |
V5-VIM-432C |
V5-VIM-432D |
| Rodzaj |
A |
B |
C |
D |
| Znaczenie |
Optyczny czujnik soczewki zoomowej |
Czujnik obiektywu zoomowego i czujnik sondy kontaktowej |
Czujnik obiektywu zoomowego i czujnik lasera |
Czujnik soczewki zoomowej, czujnik sondy kontaktowej i czujnik lasera |
| Kontaktowa sonda |
Bez |
MCP-Kit1 |
Bez |
MCP-Kit1 |
| Moduł laserowy |
Bez |
Bez |
Laser Omron |
Laser Omron |
| Wersja oprogramowania |
iPomiar4.1 |
iPomiar4.2 |
- Mierzę 5.0 |
- Mierzę 5.1 |
Modele i specyfikacje maszyn pomiarowych do automatycznego widzenia z podnośnikiem:
| Model |
Kod# |
Model |
Kod# |
Model |
Kod# |
Model |
Kod# |
| V5-VIM-322A |
527-120G |
V5-VIM-432A |
527-120H |
V5-VIM-542A |
527-120J |
V5-VIM-652A |
527-120K |
| V5-VIM-322B |
527-220G |
V5-VIM-432B |
527-220H |
V5-VIM-542B |
527-220J |
V5-VIM-652B |
527-220K |
| V5-VIM-322C |
527-320G |
V5-VIM-432C |
527-320H |
V5-VIM-542C |
527-320J |
V5-VIM-652C |
527-320K |
| V5-VIM-322D |
527-420G |
V5-VIM-432D |
527-420H |
V5-VIM-542D |
527-420J |
V5-VIM-652D |
527-420K |
Automatyczna maszyna pomiarowa widzenia z podnośnikiem V5Poziom pomiaru serii:
| Podróże |
Model |
Dokładność |
Oś XPojazd mm |
Oś Y Prędkość w mm |
Oś Z Przejazd mm |
Oś Z - dostosowane do potrzeb |
| E1x,y |
E1z |
| 300x200x200 |
V5-VIM-322 |
2+L/200 |
4.0+L/200 |
300 mm |
200 mm |
200 mm |
250 mm |
| 400x300x200 |
V5-VIM-432 |
2+L/200 |
4.0+L/200 |
400 mm |
300 mm |
200 mm |
300 mm |
| 500x400x200 |
V5-VIM-542 |
2+L/200 |
4.0+L/200 |
500 mm |
400 mm |
200 mm |
400 mm |
| 600x500x200 |
V5-VIM-652 |
2+L/200 |
4.0+L/200 |
600 mm |
400 mm |
200 mm |
400 mm |
Inne specyfikacje podróży mogą być dostosowane.
