Dzięki charakterystyce pomiaru błysku widzenia w dużym polu widzenia, wysokiej dokładności, automatyzacji, telecentryczne obrazowanie i inteligentne oprogramowanie do przetwarzania obrazu współpracują ze sobą w celu pomiaru,każde zadanie pomiarowe staje się niezwykle wydajne. Po prostu umieścić element roboczy w zakresie skutecznych pomiarów, a następnie naciśnij przycisk,wszystkie dwuwymiarowe wymiary obrabiarkę będą automatycznie eksportowane po natychmiastowym zakończeniu badań..
Wykorzystanie w przemyśle:
Jest szeroko stosowany w szybkim pomiarze partii małych produktów i części, takich jak maszyny, elektronika, formy, formowanie wtryskowe, sprzęt, guma, urządzenia elektryczne niskiego napięcia,materiały magnetyczne, precyzyjne pieczętowanie, złącza, końcówki, telefony komórkowe, urządzenia gospodarstwa domowego, płyty drukowane, urządzenia medyczne, zegary, narzędzia do cięcia itp.
Charakterystyka produktu:
Aby zapewnić dokładność badania, wykorzystuje się algorytmy przetwarzania obrazu, takie jak wykrywanie krawędzi podpixelów, automatyczne odkręcanie i usuwanie nieprawidłowych punktów oraz regresja najmniejszych kwadratów.
l Łamią one konwencję pomiaru wymiarowego, umożliwiając ogólne pomiary obrazowania bez przesuwania platformy testowej, z dużą prędkością i wysoką dokładnością.
l kształt i kierunek próbki można automatycznie zapamiętać bez powtarzania pozycji.
l Jest odpowiedni do pomiarów serii, ponieważ urządzenie automatycznie mierzy po automatycznej identyfikacji wielu części roboczych i elementów testowych.
l Wartości pomiarowe są automatycznie zapisywane i wyświetlane, a następnie przeprowadzane są statystyki i analizy w celu ułatwienia stosowania danych z badań.
l Do zapewnienia jasnych krawędzi obrazu, bez zniekształceń, przywracania prawdziwego rozmiaru produktu, wyeliminowania błędów pomiarowych, stosuje się wysoką głębokość pola, soczewki telecentryczne o niskim zniekształceniu.oraz zapewnienie dokładności i powtarzalności pomiarów.
l Efektywne pomiary serii znacznie skracają czas pomiaru, zwiększają wydajność pomiaru, obniżają koszty pracy i eliminują błędy ludzkie.
Parametry techniczne:
| Towar |

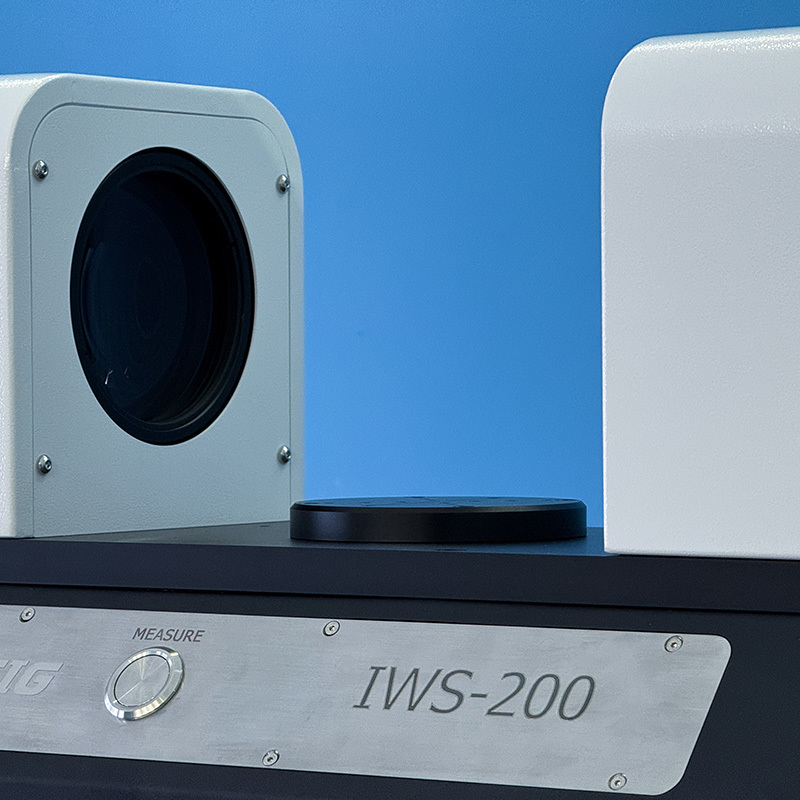

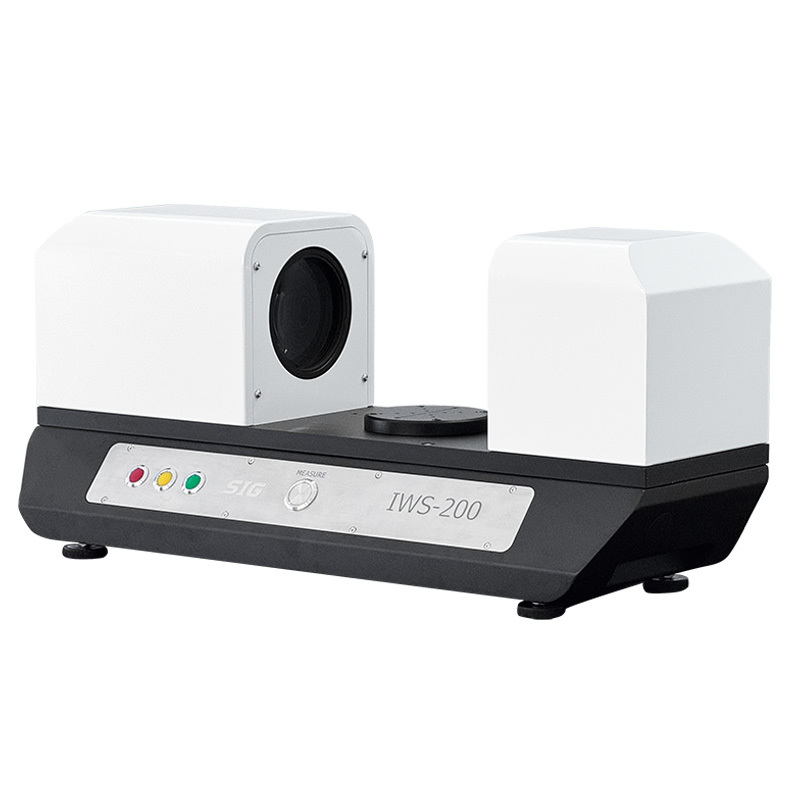

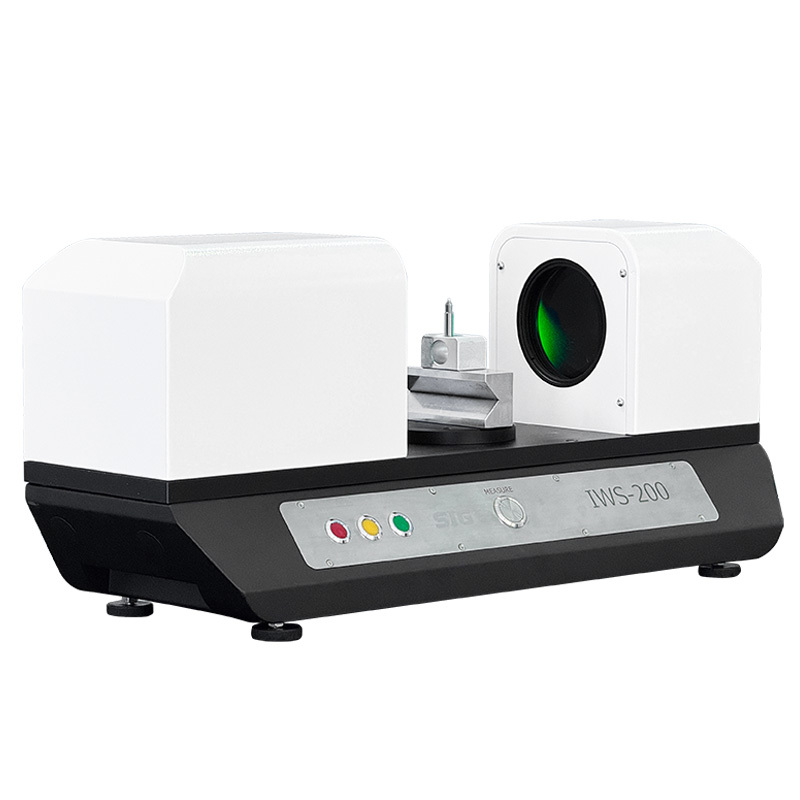

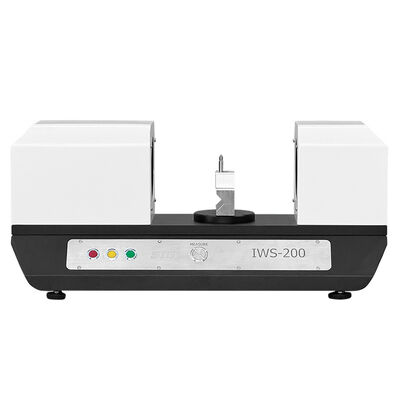

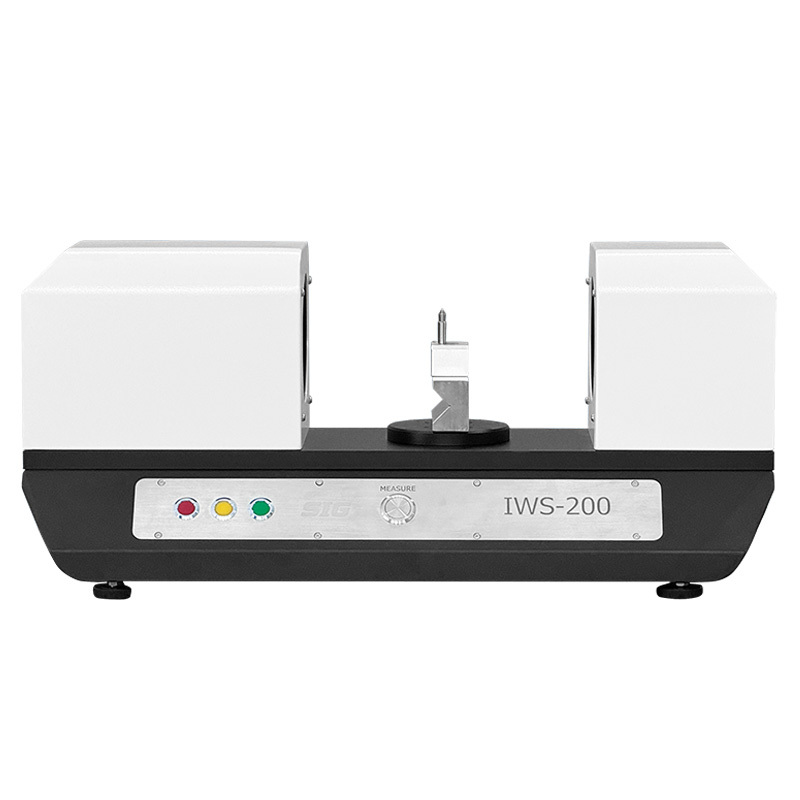

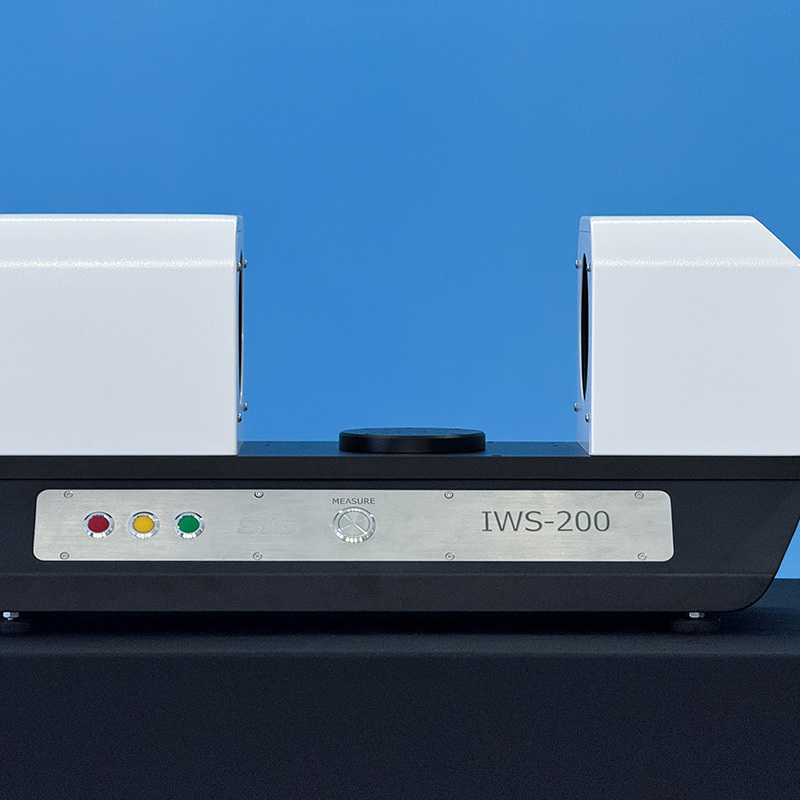

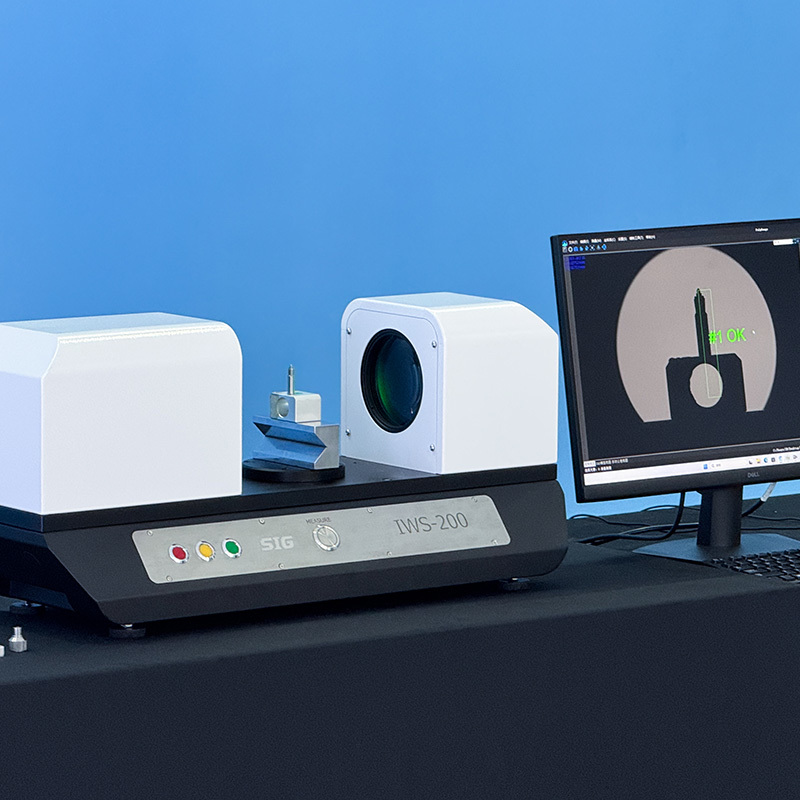

Horyzontalny system pomiaru natychmiastowego widzenia |
| Model |
IWS-200 |
| Kod # |
500-200 |
| Zakres pomiarowy |
φ100 mm, średnica zewnętrzna etapu 120 mm |
| Odległość pracy |
145 mm (stawione, do środka sceny) |
| Dokładność pomiaru |
± 2,0 μm |
| Dokładność powtórzeń |
± 0,5 μm |
| Czujnik obrazu (w pikselach) |
1-calowa kamera USB3.0, 2000W pikseli |
| System oświetlenia |
Równoległe źródło światła dolnego, światło pierścieniowe powierzchni nieobowiązkowe |
| Lensy |
Jednorazowe powiększanie telecentryczne |
| Głębokość pola |
12 mm |
| Środowisko pracy |
Temperatura: 0°~45°C |
| Wilgotność: 45% ~ 75% RH |
| Wibracje: < 0,002 g, < 15 Hz |
| Oprogramowanie pomiarowe |
Geomea Dedicated One-Button Flash Measurement Software |
| Czas testowania |
< 5S (mniej niż 100 rozmiarów badań) |
| Dane wyjściowe |
Automatyczne sprawozdanie z danych z badań wyjściowych |
| Funkcja pomiarowa |
Pomiar 2D: punkt, linia, okrąg, łuk, kąt, odległość, elips, pierścień O, rowka, prostokąt, równoległość |
| Funkcje pomocnicze |
Przecinek, równoległy, pionowy, styczny, równoważny |
| Tolerancja geometryczna |
Tolerancje wymiarowe, tolerancje pozycyjne, tolerancje formy i pozycji
(pozycja, koncentryczność, prostopadłość, równoległość, prawdziwa okrągłość, prawdziwa prostota, kontur itp.)
|
| Pojemność nośnika maszyny |
20 kg |
| System operacyjny |
Wsparcie dla systemu operacyjnego WIN10, 32/64-bitowego |
| Język działania |
Angielski, chiński uproszczony, chiński tradycyjny, można dodać inne języki |
| Zasilanie |
220V/50Hz/10A |
| Wymiary zarysu (D)WH) |
(715*263*318) mm (z wyłączeniem wyświetlacza) |
| Waga netto |
31 kg |
