Sprzęt do badania twardości Macro Vickers

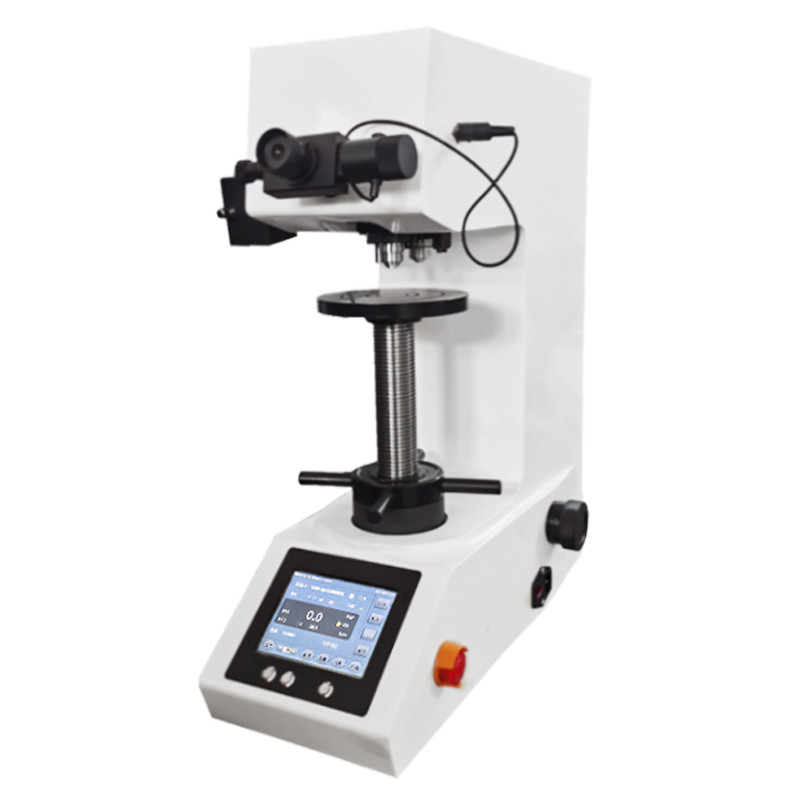

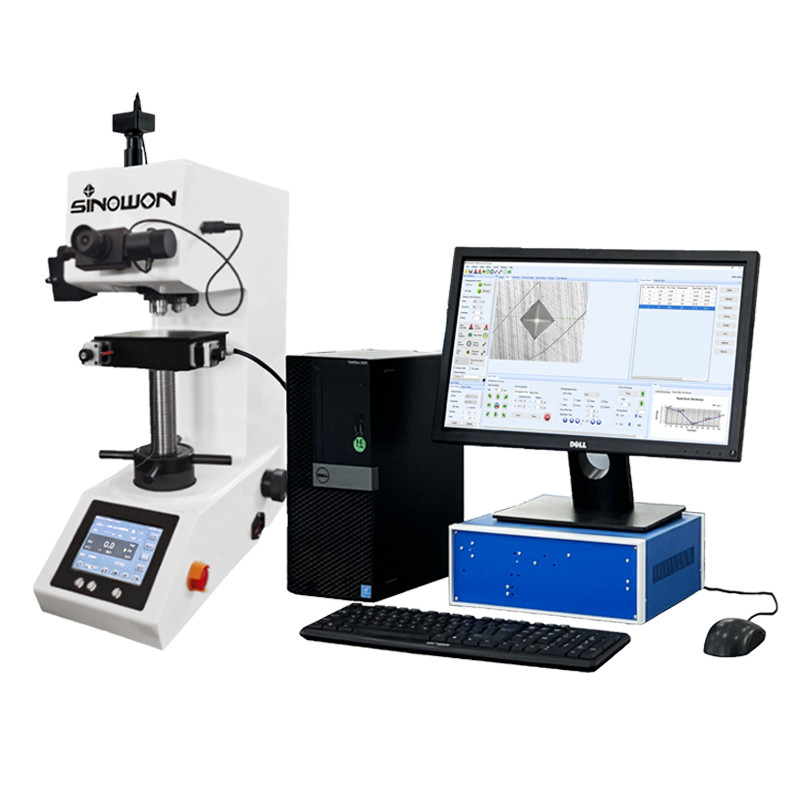

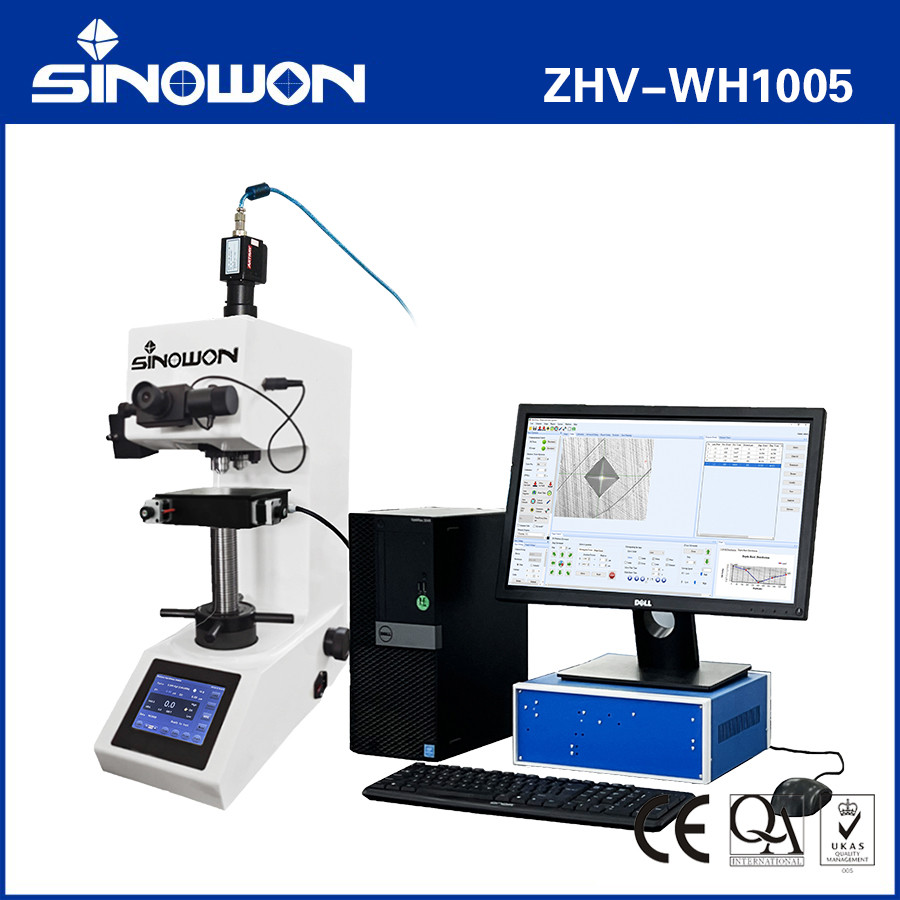

Automatyczny tester twardości MacroVickers AutoVicky ZHV-WH5010

Metoda Vickers oparta jest na optycznym systemie pomiarowym, określa zakres ładunków lekkich przy użyciu diamentowego wciągacza do wykonania wciągu, który jest mierzony i przekształcany w wartość twardości.Jest bardzo przydatny do testowania na wielu rodzajach materiałów., ale próbki badawcze muszą być polerowane, aby umożliwić pomiar wielkości odcisków.od 10 gm do 1 kgf, chociaż "makro" obciążenia Vickers mogą wynosić do 50 kg lub więcej.

Ja...wprowadzenie:

AutoVicky ZHV-WH Series to automatyczny system testowania twardości makro-Vickers z wizją maszynową, silnikową platformą X-Y i systemem oprogramowania komputerowego,stosuje się go do testowania skal twardości Vickers metaliPonieważ w badaniu Vickers'a wgłębienie testowe jest bardzo małe, jest przydatne do różnych zastosowań:testowanie bardzo cienkich materiałów, takich jak folie, lub pomiar powierzchni części, małe części lub małe obszary, pomiar poszczególnych makrostruktur,lub pomiaru głębokości twardnienia obudowy poprzez przecinanie części i wykonanie serii wgłębienia w celu opisania profilu zmiany twardości.

Cechy produktu:

• Doskonały silnik testowania twardości Macro Vickers z liniową strukturą podnoszącą dla systemu obciążania ciężarem.
• Precyzyjny system ciężaru martwego szóstej klasy od 0,5 kgf do 10 kgf oraz automatyczne ładowanie, przechowywanie i rozładunek podczas procesu testowania
• Stabilna automatyczna wieża z trzema pozycjami roboczymi, wciągacz diamentowy MacroVickers, 10x i 40x obiektyw są instalowane na jednej płaszczyźnie ogniskowej.
• Ścieżka optyczna o wysokiej rozdzielczości z kamerą 5MPixel sprawia, że wcięcie twardości jest ostre, powiększenie wideo przekracza 2000x, sprawia, że pomiar małych wcięć jest łatwy.
• Zmotowana platforma X-Y o rozmiarze metalowym 110x100mm i o wymiarach pomiarowych 50x50mm, może być zaprogramowana do automatycznego testowania twardości próbki Vickers.
• Dostępne są potężne automatyczne oprogramowanie testowe Vickers ATS-100 z inteligentnymi funkcjami testowymi systemu operacyjnego Windows, Word, Excel, PDF i innych dostosowanych raportów wyjściowych.

Specyfikacja:

Wprowadzenie oprogramowania pomiarowego Vickers and Knoop

Zalety oprogramowania:

1. Może wykonywać skanowanie panoramiczne, skanować ogólną grafikę produktu do komputera, wybierać dowolną pozycję, a produkt automatycznie przeniesie się do wymaganej pozycji.

2Może obsługiwać 17 sposobów planowania ścieżki, ustawić dowolną liczbę, taką jak współrzędne 30 punktów, kliknij start, a maszyna automatycznie zakończy pomiar 30 punktów bez ręcznej obsługi,automatyczne ładowanie, automatyczne skupianie i automatyczne pomiary.

3. wyposażony w opcjonalny silnik osi Z i system autofokusu, nie ma potrzeby ręcznego znajdowania odległości ogniskowej, a maszyna automatycznie się skupi.Wszystkie kroki są wykonywane przez oprogramowanie w celu uniknięcia błędów pomiarowych ręcznych.

Funkcja podstawowa:

● Zdolność automatycznego rozpoznawania obrazu odchylenia jest wiodąca, a wydajność wykrywania, stabilność i dokładność wyników wykrywania są wysokie.

● Dwa rodzaje kalibracji: kalibracja optyczna, (ręczna / automatyczna) kalibracja bloku twardości.arbitralne wielokrotne bloky standardowe oraz segmentowana kalibracja i preferowane pomiary.

● Oprócz automatycznego pomiaru dostępne są trzy opcje pomiaru ręcznego: pomiar czterech stron, pomiar czterech stron, pomiar czterech stron.pomiar diagonalny i pomiar czteropunktowy (porządek wyboru czterech wierzchołków może być arbitralny).

● Wykorzystuje się trzy rodzaje znaków odchylenia: "przezpięty", "Czerwony Krzyż" i "okrągły".

● Podczas ręcznego pomiaru pełni funkcję szkła powiększającego, co jest wygodne do znalezienia pozycji wierzchołka odchylenia;

● Unikalna funkcja skrótu klawiatury pozwala szybko przesunąć wybrany wierzchołek, aby zwiększyć wydajność pomiaru.

● Zapewnienie odległości pikseli i fizycznej odległości diagonalnej odchylenia oraz obliczenie wartości HV / HK w czasie rzeczywistym pod obciążeniem prądu.

● Automatyczne przełączanie wieży (przełączanie soczewki obiektywu i wciągacza).

● 5 milionów aparatów cyfrowych, które mogą wyświetlać wideo z odchyłkami na komputerze.

● W czasie rzeczywistym wyświetlanie i aktualizowanie stanu bieżącego testerów twardości: bieżący wciągacz / obiektyw, czas utrzymania obciążenia, siła obciążenia itp.

● Odległość między dwoma punktami można mierzyć ręcznie; można również jednocześnie wyświetlać wiele grup odległości na filmie lub obrazie.

● W przypadku różnych rozdzielczości, różnych obiektywów i różnych obciążeń oprogramowanie automatycznie wybierze najlepszy współczynnik kalibracji.

● Wszystkie informacje dotyczące punktów badawczych mogą być identyfikowane i oznakowane oddzielnie lub zgodnie z wymaganiami klienta.Informacje dotyczące identyfikacji punktu badawczego zostaną wyświetlone w tabeli sekwencji wartości badań i schematie wgłębienia w celu ułatwienia zapytaniaTa funkcja jest bardzo ważna dla dalszej analizy i przetwarzania.

● Zwróć się do GB, DIN, ISO, ASTM i innych norm konwersji twardości, aby zrozumieć: Vickers HV, Knoop HK; Rockwell: HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK; Surface Rockwell: HR15N, HR30N, HR45N, HR15T,HR30T, HR45T; realizować wzajemną konwersję między wartościami twardości, takimi jak Brinell HBS i Brinell HBW.

● Przy pomiarze sekwencji ścieżki twardej warstwy istnieje wiele elastycznych trybów ustawiania inicjalizacji, które automatycznie zapisuje i importuje poprzednią sekwencję ścieżki;Drogę pomiarową można również zapisać w zależności od potrzeb do ponownego ładowania.

● Wyniki pomiaru sekwencji ścieżki automatycznie generują odpowiednią wartość głębokości warstwy utwardzonej i krzywą zmiany twardości.

● Można wybrać wiele trybów analizy dla danych pomiarowych; wszystkie wyniki można ustawić w graficznym raporcie.

● Zawartość i format raportu można elastycznie ustawić, a dokumenty WORD i EXCEL można generować automatycznie.

● Można ustawić hasło i uprawnienia do zarządzania: zwykli operatorzy mogą mierzyć twardość tylko zgodnie z ustawionymi ustawieniami.

● Wbudowane standardowe narzędzie do konwersji wartości twardości może automatycznie konwersować zmierzoną wartość twardości zgodnie z tabelą i wymienić ją w tabeli wyników.

Funkcja zaawansowana:

● Funkcja automatycznego skupiania.Można realizować automatyczne skupienie wgłębienia, a czas skupienia pojedynczego wgłębienia wynosi 2-5 sekund.ZHV-VH1010 musi być wyposażony w silnik osi Z i system automatycznego skupiania)

● Funkcja planowania tras.Jako rozszerzenie funkcji pomiaru odległości dokładne planowanie 17 trybów pomiarowej drogi jest wykonywane poprzez kliknięcie obrazu myszą.

1)Wybór wolnego punktu: kliknij dowolną pozycję obrazu, aby stać się ścieżką mierzoną.

2)Wybór kierunku: wybierz dowolny punkt wyjścia i odcinek linii prostej w dowolnym kierunku.

3)Normalny krawędź: kliknij w pobliżu krawędzi, aby automatycznie wygenerować normalne odcinki linii.

4)Dwa punkty normalne:Wybierz oba końce krawędzi, aby wygenerować środkowy odcinek linii normalnej.

5)Węgiel dzielący: trzy punkty budują kąty, aby wygenerować segmenty kątowe.

6)Trasa okrągła: dwupunktowe skupienie / promień, tworząc ścieżkę w czasie.

7)Kontur krawędzi: kliknij blisko krawędzi, aby automatycznie wygenerować ścieżkę wzdłuż krawędzi.

8)Odległość od krawędzi:kliknij odległość wzdłuż krawędzi, aby wygenerować równoodległe odcinki linii.

9)Formularz fal zęba piła: okres, wysokość zębów i symetria zębów można określić ilościowo.

10)Centrum dwóch punktów: wybierz dwa punkty na obrazie, aby wygenerować punkt środkowy jako ścieżkę do pomiaru.

11)Wiersz:kliknij dowolny punkt wyjścia, odcinek linii prostej w dowolnym kierunku i zmienną odległość w środku.

12)Wielokrotność:wielowiersze punkty drogi.

13)Zigzag:Wielo-liniowy zigzag.

14)Interpolacja:wprowadzenie stałej liczby / odległości punktów ścieżki między dwoma punktami.

15)Matryca:punkt ścieżki macierzy prostokątnej.

16)Koło:punkt drogi koła.

17)Pierścień:punkt drogi okrągłej.

● Zapewnieniefunkcja kalibracji odchylenia wkładnika / soczewkiw celu wyeliminowania odchylenia mechanicznego pomiędzy wtyczką a soczewką oraz poprawienia ogólnego błędu systemu, tak aby poprawić dokładność wyników badań twardości.

● Funkcja skanowania krawędzi.Poprzez ruch automatycznej platformy XY można skanować krawędź określonego obiektu i narysować kontur krawędzi obiektu.

● Panoramiczna funkcja łączenia.Dzięki funkcji "skanowania panoramicznego" można uzyskać panoramę w określonym zakresie i zaplanować dowolną trasę na mapie.

● Tryb regionalny i ciągłe badaniafunkcji.W przypadku wielu wgłębienia, które mogą istnieć w tym samym polu widzenia, można wybrać tryb obszaru, a podczas każdego pomiaru uwzględnia się tylko wgłębienia w obrębie ustawionego zakresu.W przypadku włączenia trybu obszarowego podczas ciągłego badaniaFunkcja korekty powierzchni

● Funkcja korekty powierzchni.Jest zgodny z tabelą I i II normy ASTM E384 i zawiera wymagania dotyczące badań i korekty zakrzywionych części, takich jak kule i pręty.

● Funkcja korekty kąta.Odchylenie kąta między platformą a kamerą można wyeliminować poprzez automatyczną korektę kąta i poprawić dokładność pozycjonowania platformy.

● Funkcja wytrzymałości na złamania.Funkcję wytrzymałości na złamania można sprawdzić, aby zmierzyć dane o wytrzymałości na złamania z wcięcia.

● Funkcja panoramicznego splicingu wielopamiętnowego.Po zakończeniu ciągłego testowania można przeprowadzić splicing panoramiczny dla wielu próbek jednocześnie, a następnie planowanie ścieżki można wykonać na tych panoramach.

Specyfikacja silnikowej platformy X-Y VMP-505:

● Automatyczna platforma XY z układem stopniowo-motorowym: technologia przetwarzania do zastosowań lotniczych

● Wyższa wydajność uszczelniająca zapewnia stabilność dokładności odzyskiwania w długim okresie

● Rozmiar platformy: 255mmx205mm

● Maksymalne przesunięcie w kierunku XY: wymagania 50X50mm), minimalny krok: 0,625um

● Dokładność odpowiedzi: jednokierunkowy pełny zakres ≤ 10 μm

● Skanowanie całego biegu ≤ 20um

● Opcjonalnie Większa silnikowa platforma X-Y VMP1111

● X-Y Rozmiar podróży: 110x110mm i rozmiar platformy: 310mmx255mm
