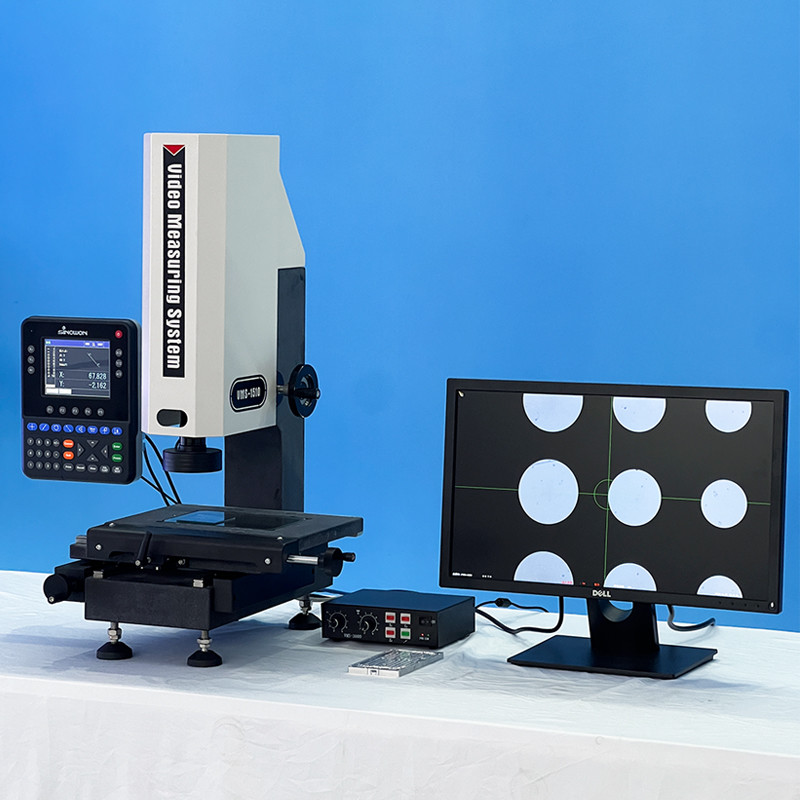

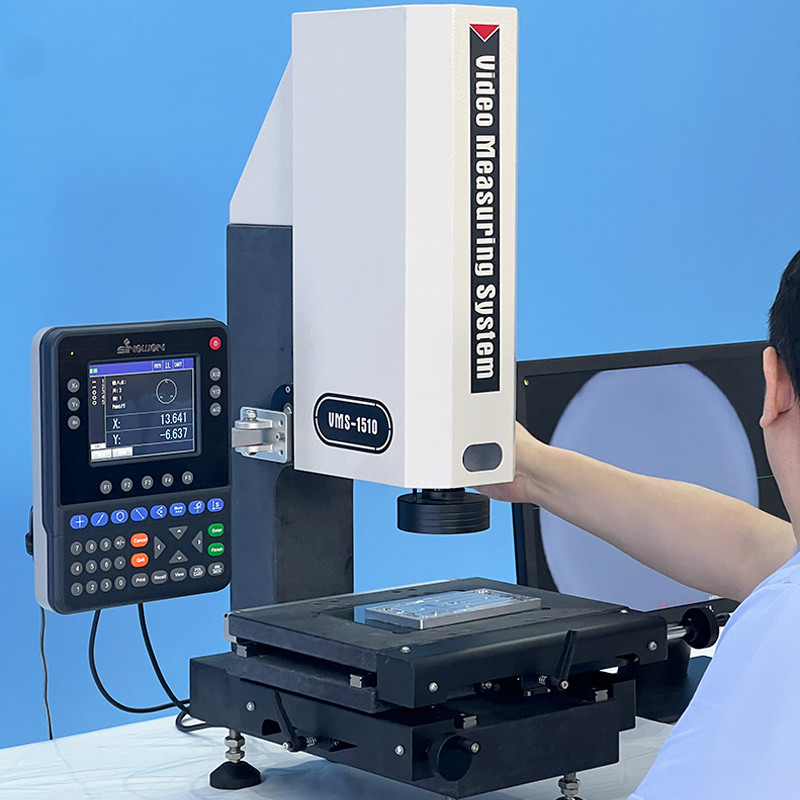

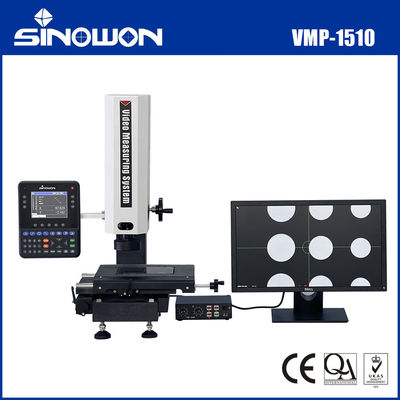

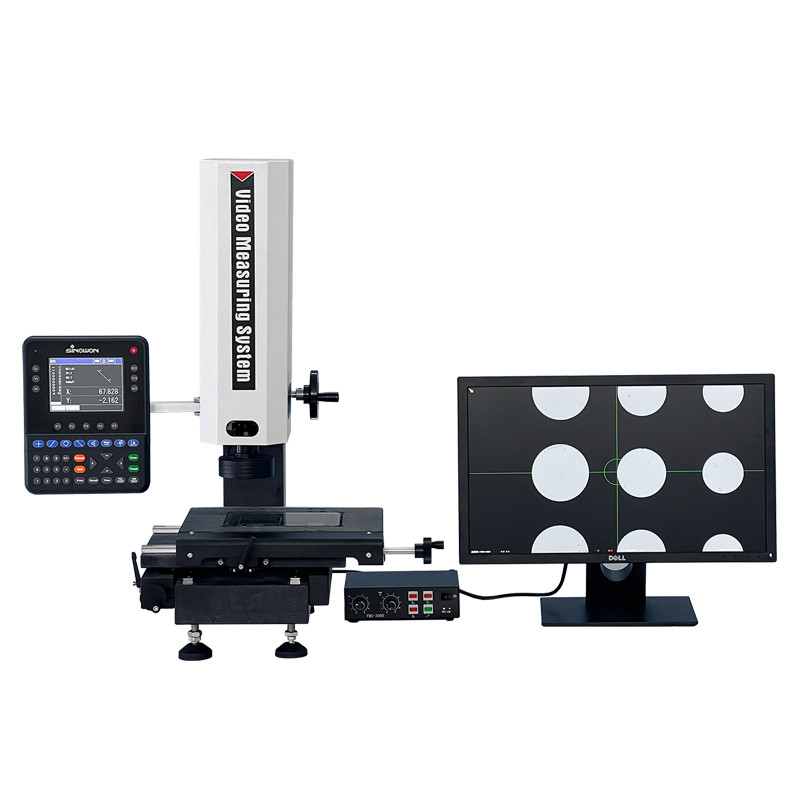

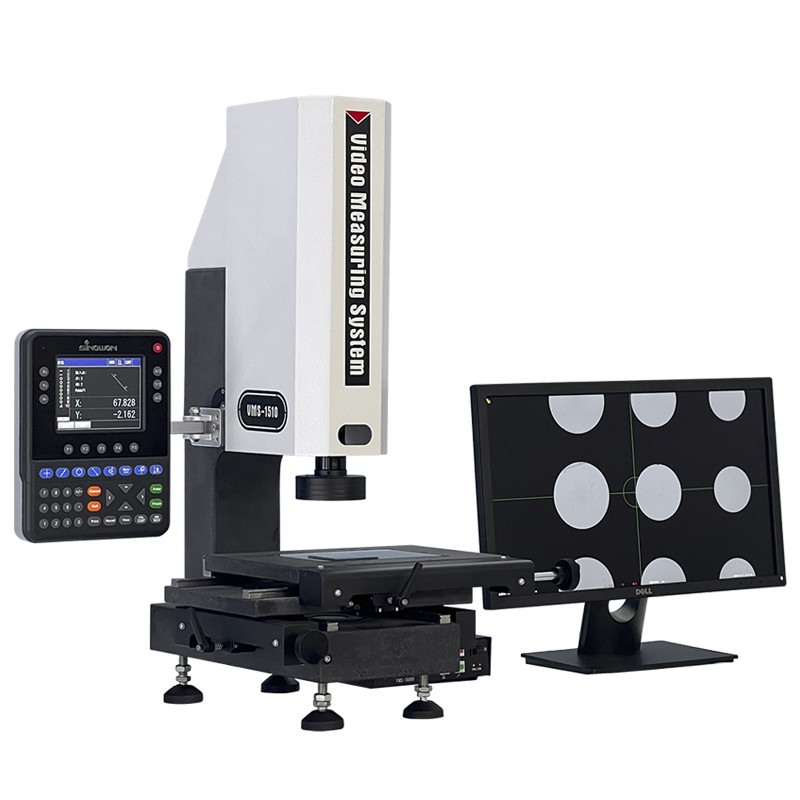

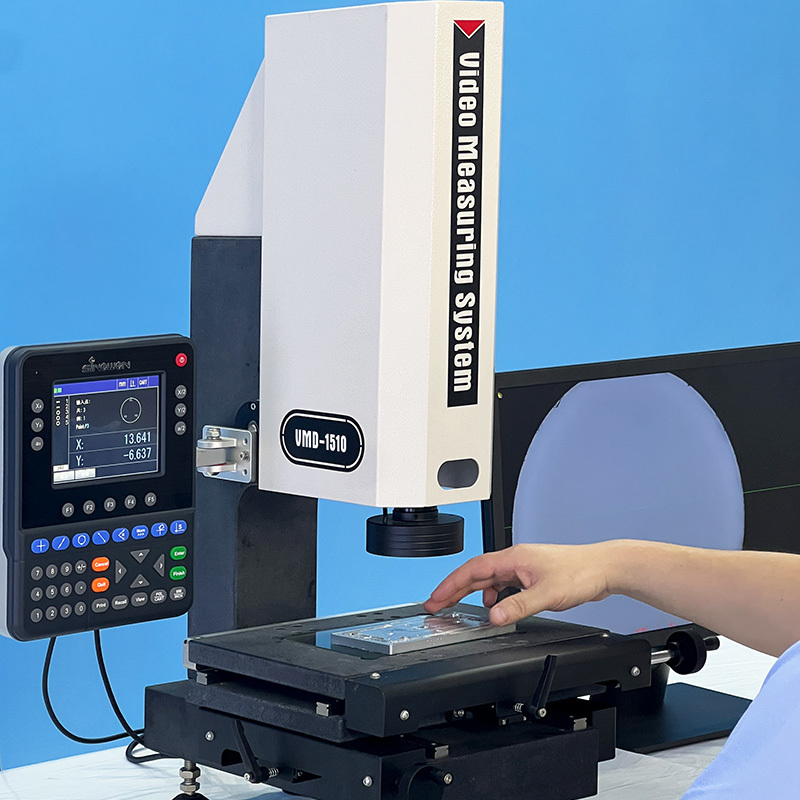

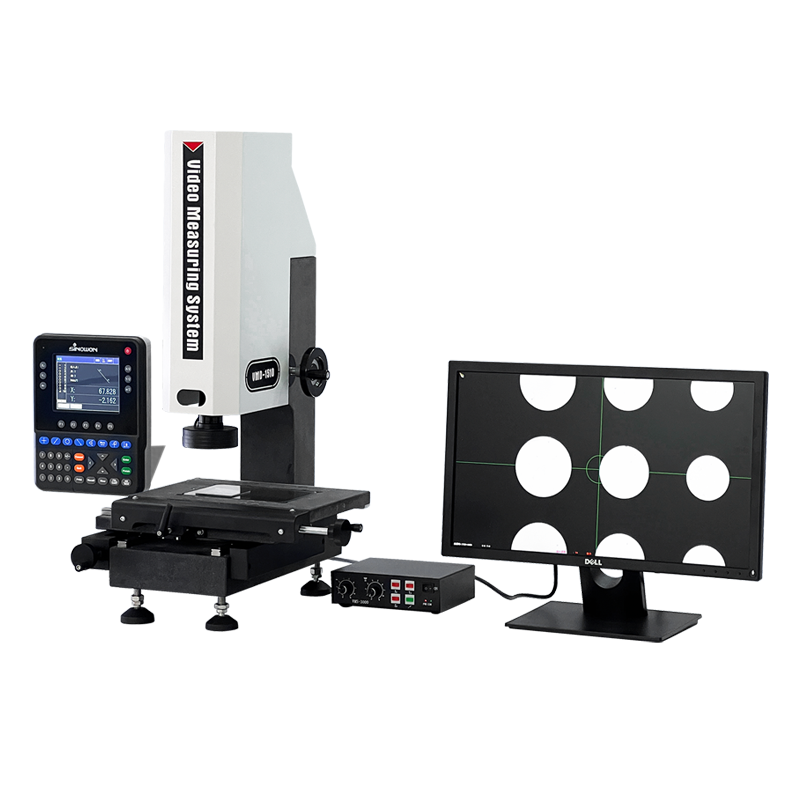

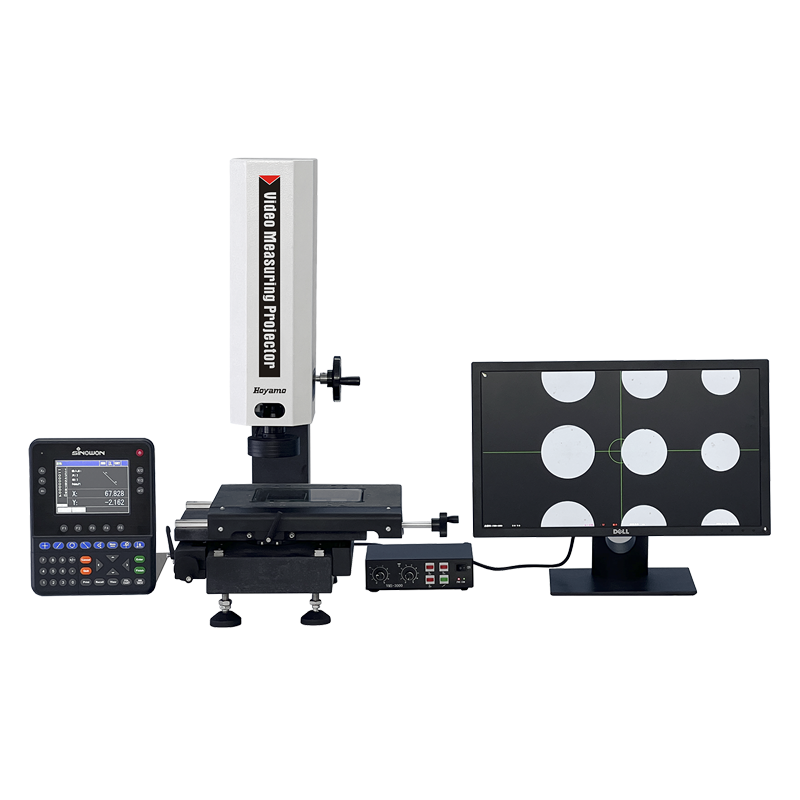

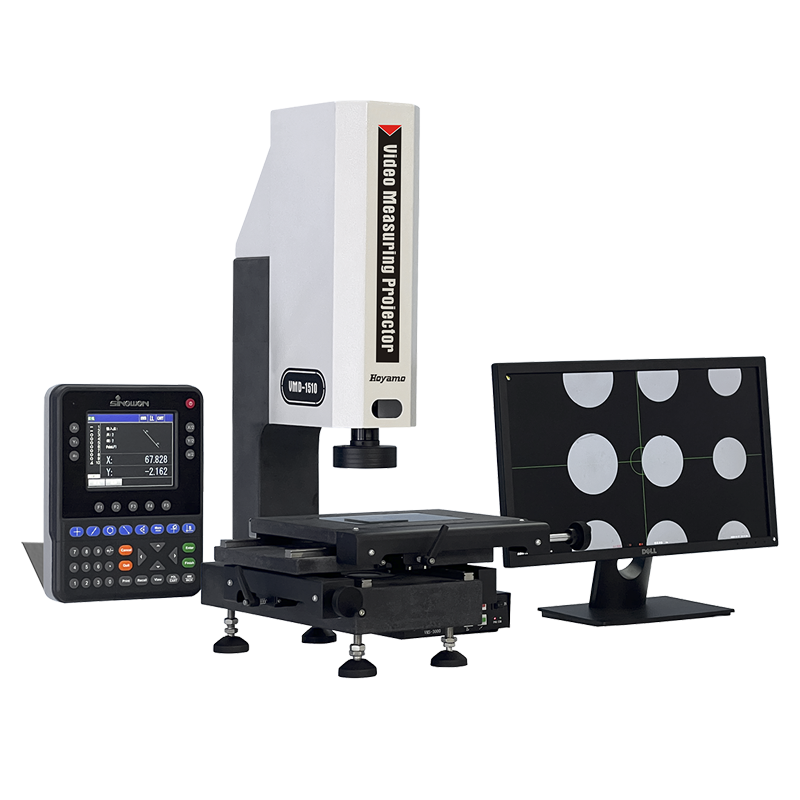

Wideo Projektor Pomiarowy 525-020DP
Charakterystyka produktu:
l Wykorzystuje granitową podstawę i kolumnę, aby zapewnić stabilność i precyzję maszyny;
l Wykorzystuje bezzębowy, polerowany pręt i szybkie urządzenie blokujące, aby zapewnić, że błąd powrotu stołu mieści się w granicach 2um;
l Wykorzystuje precyzyjną linijkę optyczną i precyzyjny stół roboczy, aby zapewnić dokładność E1 maszyny w granicach ≤3+L/200um;
l Wykorzystuje obiektyw zmiennoogniskowy i kolorową kamerę cyfrową o wysokiej rozdzielczości, aby zapewnić wyraźną jakość obrazu bez zniekształceń;
l Wykorzystuje zimne światło powierzchniowe LED i dolne równoległe źródło światła LED jako oświetlenie projektora;
l Wykorzystuje zimne światło powierzchniowe LED i dolne równoległe źródło światła LED jako oświetlenie projektora;
l Wykorzystuje regulację odpowiedniego koloru linii krzyżowej, aby celować w mierzone punkty;
l Wykorzystuje wysokiej jakości kolorowy ekran metrologiczny wielofunkcyjnego cyfrowego odczytu DP400 jako system przetwarzania danych.
Specyfikacje techniczneTowar
| Wielofunkcyjny cyfrowy odczyt wideo projektora pomiarowego |
WideoProjektor pomiarowySeria VMDModel |
| DP400 |
525-020DP |
525-020EP |
525-020GP |
525-020HP |
| (310*220) mm |
(390*220)mm |
(505*350)mm |
(605*450)mm |
Stół szklany |
| (179.5*129.5) mm |
(229.5*129.5)mm |
(356*248)mm |
(456*348)mm |
Przesuw osi X/Y |
| (150*100) mm |
(200*100)mm |
(300*200)mm |
(400*300)mm |
Przesuw osi Z |
| 100mm |
200mm |
200mm |
Skale liniowe |
Skale liniowe |
| Rozdzielczość: 0.5um |
Podstawa i kolumna instrumentu |
| Wysokiej precyzji kamień granitowy |
Dokładność pomiaru* |
| E1x,y |
3+L/200um |
E1xy |
| 5+L/200um |
Powtarzalność dokładności |
| 5+L/200um |
Powtarzalność dokładności |
| 2um |
System oświetlenia |
| Zimne światło powierzchniowe LED |
Dolne równoległe światło LED |
| Opcjonalne światło współosiowe |
| Kamera HDMI |
| 1/3" 2MPixel Kamera o wysokiej rozdzielczości: 1920*1080@30fps |
Powiększenie wideo |
| Obiektyw zmiennoogniskowy o wysokiej rozdzielczości 6.5X z powiększeniem optycznym: 0.7X~4.5X, |
Powiększenie wideo: 26X~172X (monitor 21.5') |
| Mysz bezprzewodowa |
| Stosowana do regulacji odpowiedniego koloru linii krzyżowej w celu celowania w mierzone punkty |
Monitor LCD HDMI |
| 21” Monitor LCD HDMI |
Przetwarzanie danych pomiarowych |
| Cyfrowy odczyt DP400 z wielojęzycznym angielskim, chińskim tradycyjnym, opcjonalne inne wersje językowe |
Zasilanie |
| AC220V/50Hz; 110V/60Hz |
Wymiary (szer. x gł. x wys.) |
| (462*401*725) mm |
(477*452*725)mm |
(744*643*1075)mm |
(908*776*1070)mm |
Waga brutto/netto |
| 60/48Kg |
65/50Kg |
275/208Kg |
283Kg |
Modele i specyfikacje |
:Towar
| DP400 |
510-340 |
DP400 |
510-340 |
DP400 |
510-340 |
| 525-020DP |
150 |
525-020EP |
200 |
525-020FP |
250 |
| 525-020GP |
300 |
525-020HP |
400 |
525-020JP |
500 |
D Seria:Towar
| mm150x100x100 |
DP400 |
510-340 |
Przesuw osi Y mm |
Standardowy przesuw osi Z mm |
Maksymalny niestandardowy przesuw osi Z |
mm 150x100x100 |
| VMD-1510 |
525-020DP |
150 |
200 |
200 |
200 |
200x100x100 |
| VMD-2010 |
525-020EP |
200 |
400 |
200 |
200 |
400 |
| VMD-2515 |
525-020FP |
250 |
150 |
200 |
400 |
200 |
| VMD-3020 |
525-020GP |
300 |
200 |
400 |
400 |
Wielofunkcyjny cyfrowy odczyt wideo projektora pomiarowego |
| VMD-4030 |
525-020HP |
400 |
Wielofunkcyjny cyfrowy odczyt wideo projektora pomiarowego |
200 |
400 |
Wielofunkcyjny cyfrowy odczyt wideo projektora pomiarowego |
| VMD-5040 |
525-020JP |
500 |
400 |
Wielofunkcyjny cyfrowy odczyt wideo projektora pomiarowego |
400 |
Wielofunkcyjny cyfrowy odczyt wideo projektora pomiarowego |
Model Kod#
:Towar
Ø Zapisz 100 stałych elementów obrazu, możesz ustawić i zapisać bieżącą datę;
Ø Pomiar wielofunkcyjny: punkt, linia, okrąg, kąt, odległość, prostokątny, gwint śruby, elipsa, szczelina, zaokrąglanie, ustawienie wstępne, konstrukcja i tak dalej;
Ø Funkcja liczenia w kierunku obrotnym lub przeciwnym, wartość 1/2, punkt środkowy, funkcja zezwolenia, funkcja wywołania, funkcja REC (nagrywanie) i pomiar cyklu;
Ø Kompensacja przekroju i liniowa są dostępne dla 3 osi, co w wysokim stopniu zapewnia dokładność pomiaru;
Ø Można podłączyć przełącznik nożny, drukarkę, optyczne wykrywanie krawędzi i inne narzędzia pomocnicze do pomiaru;
Ø Z układem polarnym i współrzędnych, i może wyświetlać milimetry i cale, i może łatwo zmieniać;
Ø Z niezależną funkcją uprawnień hasła, aby zapobiec możliwości odchylenia danych przez niewłaściwą operację, może również zmienić oryginalne ustawienie za pomocą uprawnień hasła;
Ø Obsługa wielu języków: chiński, angielski i inne języki.
Wielofunkcyjny cyfrowy odczyt
Specyfikacja :Towar
| Wielofunkcyjny cyfrowy odczyt wideo projektora pomiarowego |
Model |
| DP400 |
Kod# |
| 510-340 |
Język |
| Chiński, portugalski, niemiecki i angielski itp. |
Rozmiar ekranu LCD |
| 115mm×85mm |
Rozdzielczość ekranu LCD |
| 640*480 |
Zakres wyświetlania cyfrowego |
| 8 cyfr (z przecinkiem dziesiętnym) |
Oś wyświetlania |
| 3-osiowa (X,Y,Z/Q) |
Model wyświetlania Z/Q |
| Długość lub kąt |
Model wyświetlania kąta |
| Stopnie, minuty i sekundy lub stopnie |
Sygnał skal liniowych |
| Fala prostokątna TTL lub fala sinusoidalna AC o różnicy kąta fazowego 90 °, |
zdolność napędowa większa niż 10MA
Rozdzielczość skali liniowej
|
| 0.1um,0.2um,0.5um, 1um,2um,5um |
Szybkość transmisji |
| 4800,9600,14400,19200,38400,57600 |
Port wyjściowy danych |
| RS232, interfejs DB-9 Parent |
Klawiatura operacyjna |
| Uszczelniona klawiatura dotykowa silikonowa |
Port rozszerzeń |
| Przełącznik nożny, drukarka, optyczny wyszukiwacz krawędzi itp. |
Zasilanie wejściowe |
| AC90V-240V,15W |
|
