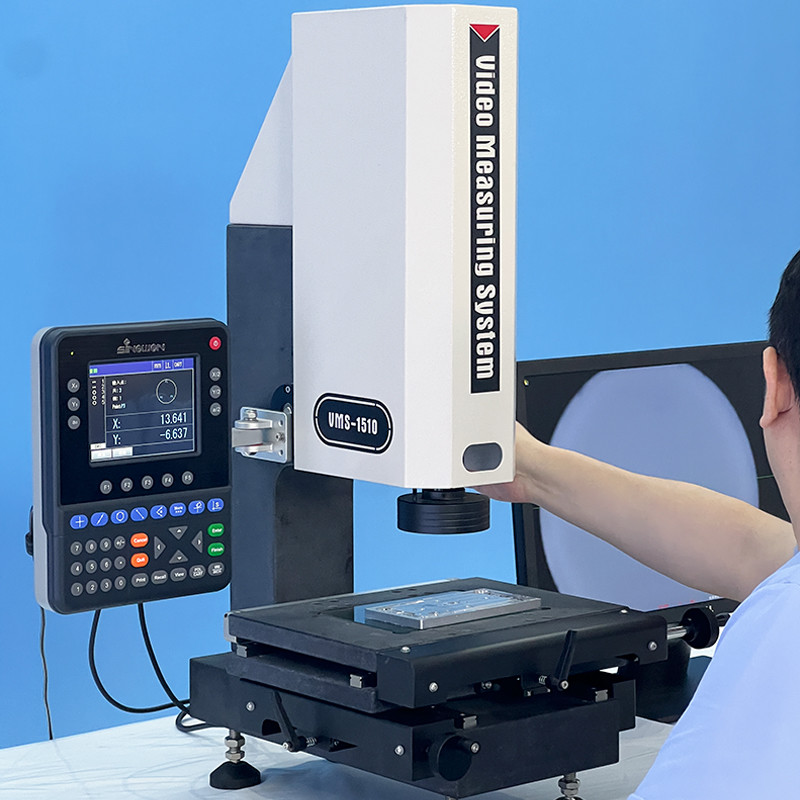

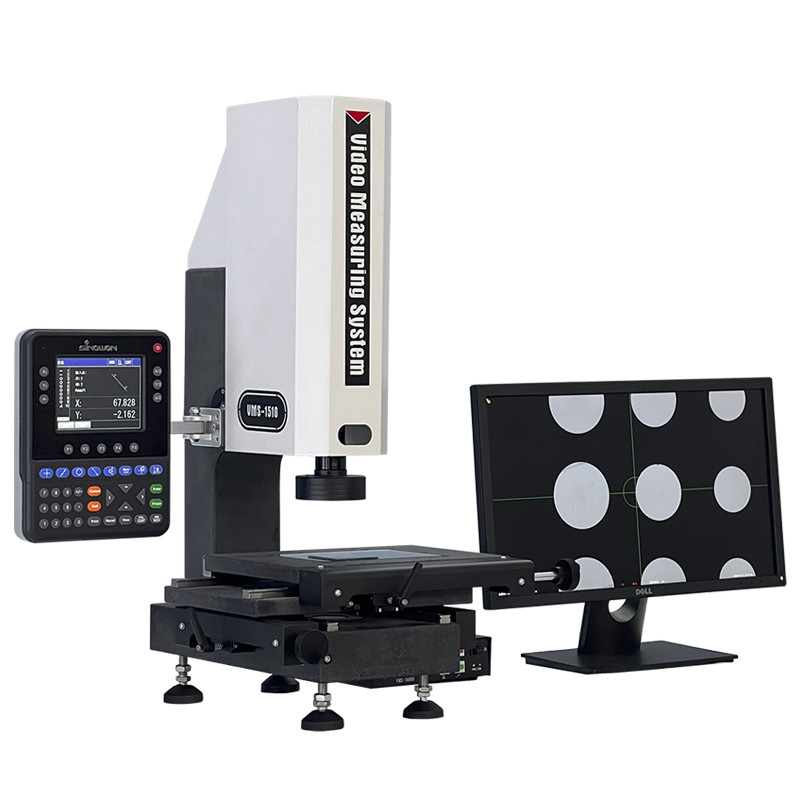

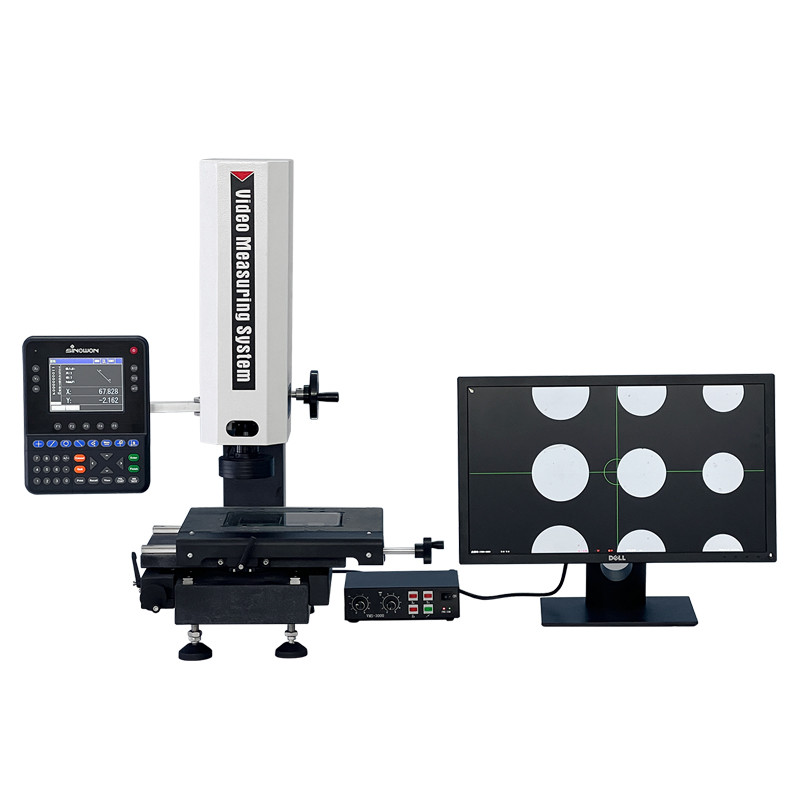

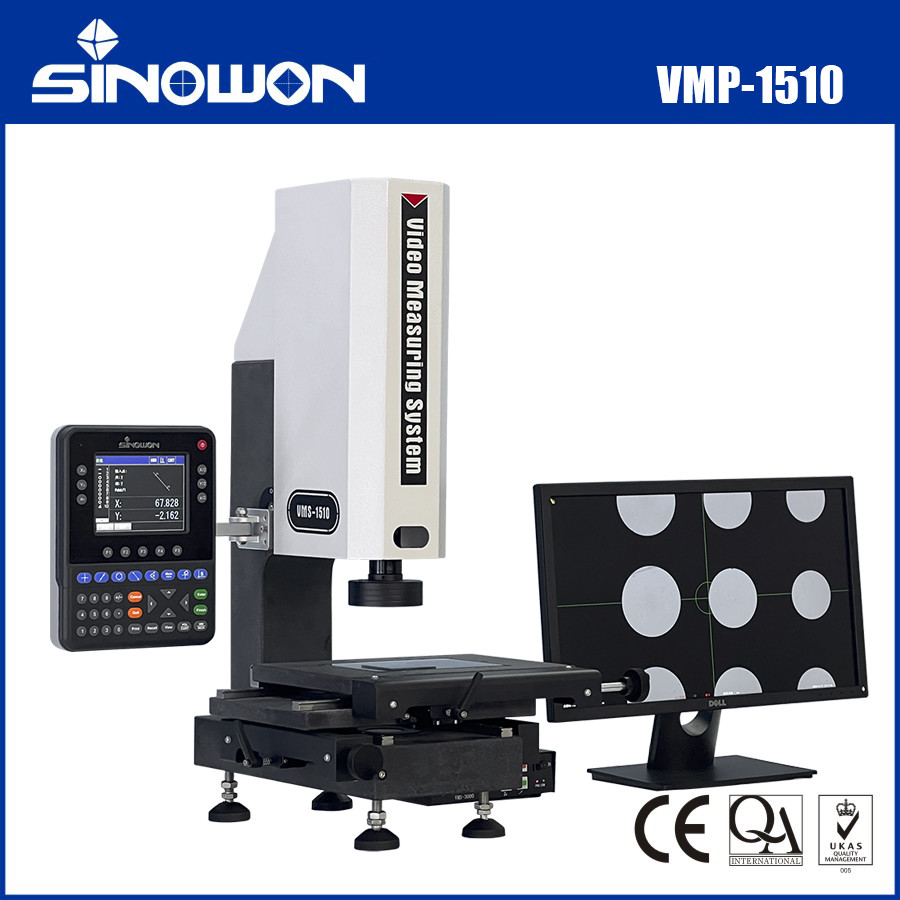

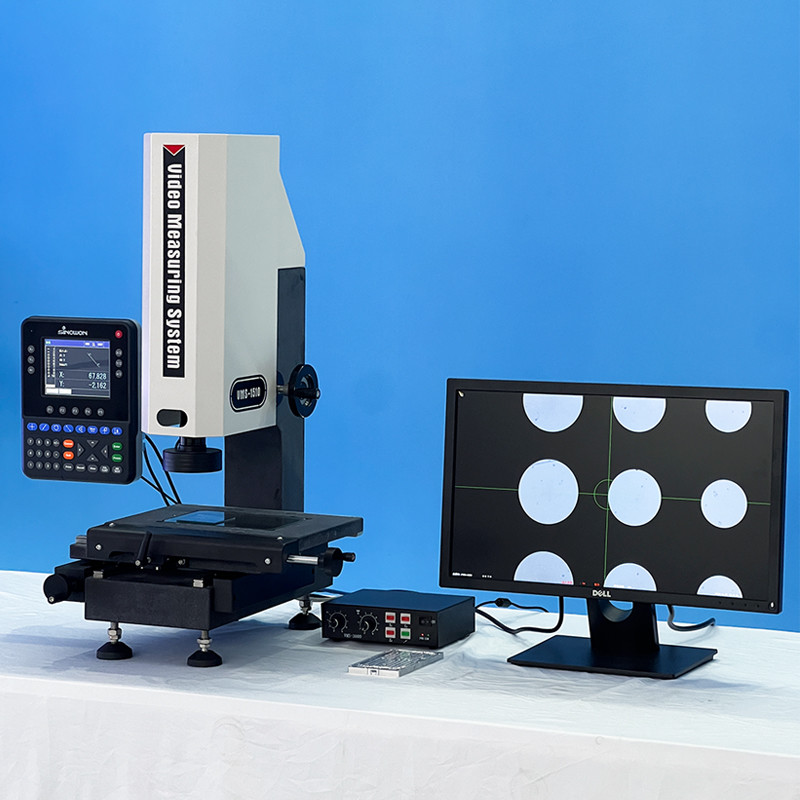

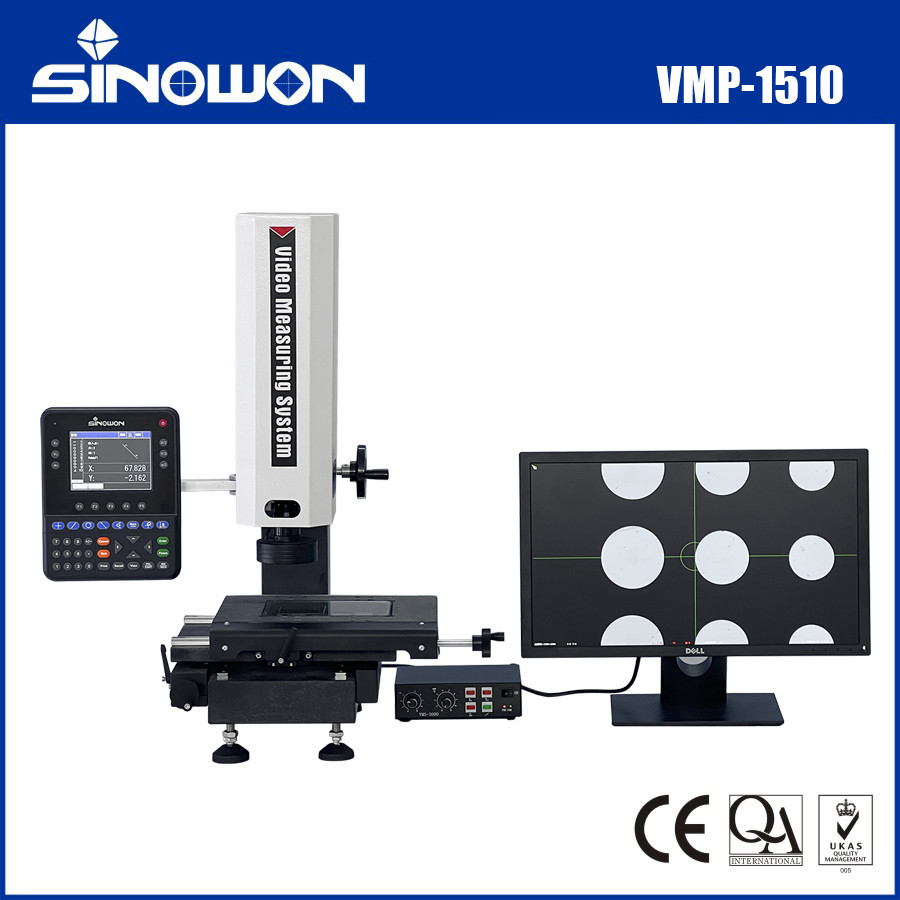

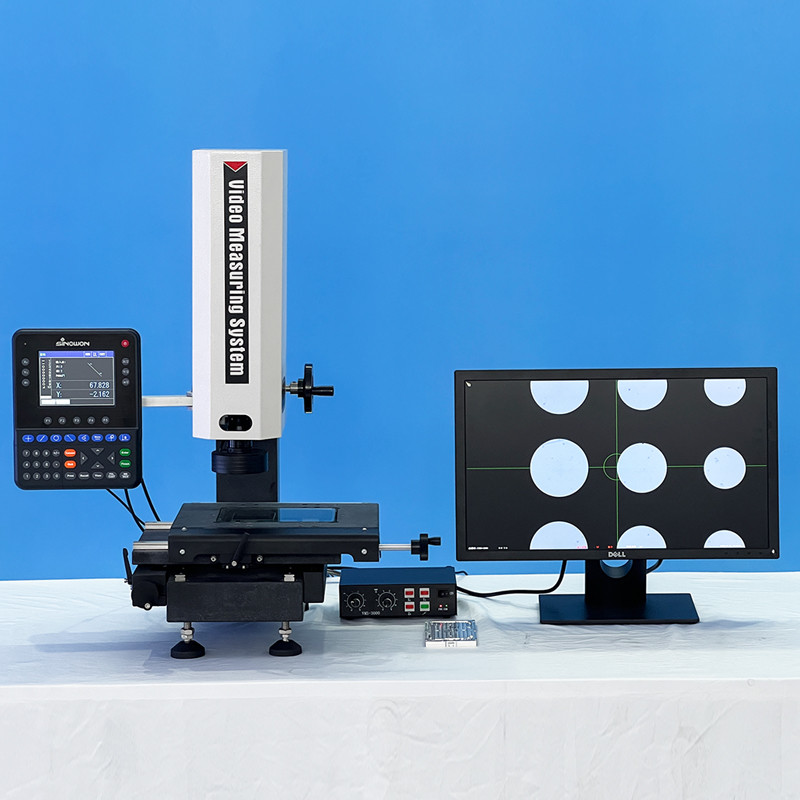

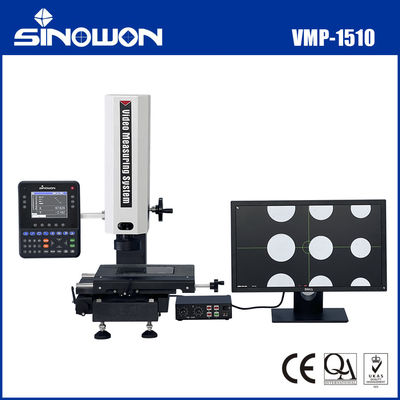

Projektor do pomiaru wideo VMP-1510
Charakterystyka produktu:
Przyjmuje granitową podstawę i kolumnę kamienną, aby zapewnić stabilność i precyzję maszyny;
l Przyjmuje bezzębną polerowaną prętkę i szybko poruszający się urządzenie zamykające, aby zapewnić, że błąd zwrotu tabeli jest w granicach 2um;
l Przyjmuje wysokoprecyzyjną linijkę optyczną i precyzyjną tablicę roboczą, aby zapewnić dokładność E1 maszyny w zakresie ≤2,5+L/200um;
Przyjmuje soczewkę zoomową i cyfrową kamerę kolorową o wysokiej rozdzielczości, aby zapewnić jasną jakość obrazu bez zniekształceń;
l Przyjmuje źródło światła LED z zimnej powierzchni i źródło światła LED równoległego z dołu jako oświetlenie projektoru;
l Przyjmuje źródło światła LED z zimnej powierzchni i źródło światła LED równoległego z dołu jako oświetlenie projektoru;
l Przyjmuje odpowiedni kolor linii krzyżowej do ukierunkowania punktów pomiarowych;
Przyjmuje jako system przetwarzania danych wysokiej jakości, wielodziałowy układ cyfrowy DP400 do pomiaru ekranu kolorowego.
Specyfikacje techniczne:
| Towar |
ViDeoProjektor pomiarowy |
| Model |
VMP-1510 |
| Kod# |
525-020P |
| Granitowy etap |
(310*220) mm |
| Szklany etap |
(179,5*129,5) mm |
| Przejazd w osi X/Y |
(150*100) mm |
| Podróż oś Z |
Wysoce precyzyjny przewodnik liniowy, skuteczny przejazd 100 mm |
| Wskaźniki liniowe X/Y |
Rozdzielczość: 0,5 um |
| Podłoga i kolumna przyrządu |
Wysokiej precyzji granitowy kamienie |
| Dokładność pomiaru* |
E1x, y: 2,5+L/200um |
| E2xy: 4+L/200um |
| Dokładność powtarzalności |
2um |
| System oświetlenia |
Światło LED na zimnej powierzchni |
| Dolne światło równoległe LED |
| Opcjonalne światło koaksjalne |
| Kamera HDMI |
1/3" 2MPixel Kamera wysokiej rozdzielczości: 1920*1080@30fps |
| Powiększenie wideo |
6.5X Zoom o wysokiej rozdzielczości z powiększeniem optycznym: 0,7X~4,5X, |
| Zwiększenie wideo: 26X~172X (21.5' Monitor) |
| Mysz bezprzewodowa |
Stosowane do regulacji odpowiedniego koloru linii krzyżowej w celu ukierunkowania mierzonych punktów |
| Monitor LCD HDMI |
Monitor LCD HDMI |
| Proces pomiarowy danych |
Cyfrowe odczytywanie DP400 z wielojęzyczną wersją angielską, tradycyjną chińską, opcjonalną wersją w innych językach |
| Zasilanie |
AC220V/50Hz; 110V/60Hz |
| Wymiar (WxDxH) |
(462*401*725) mm |
| Waga brutto/waga netto |
60/48 kg |

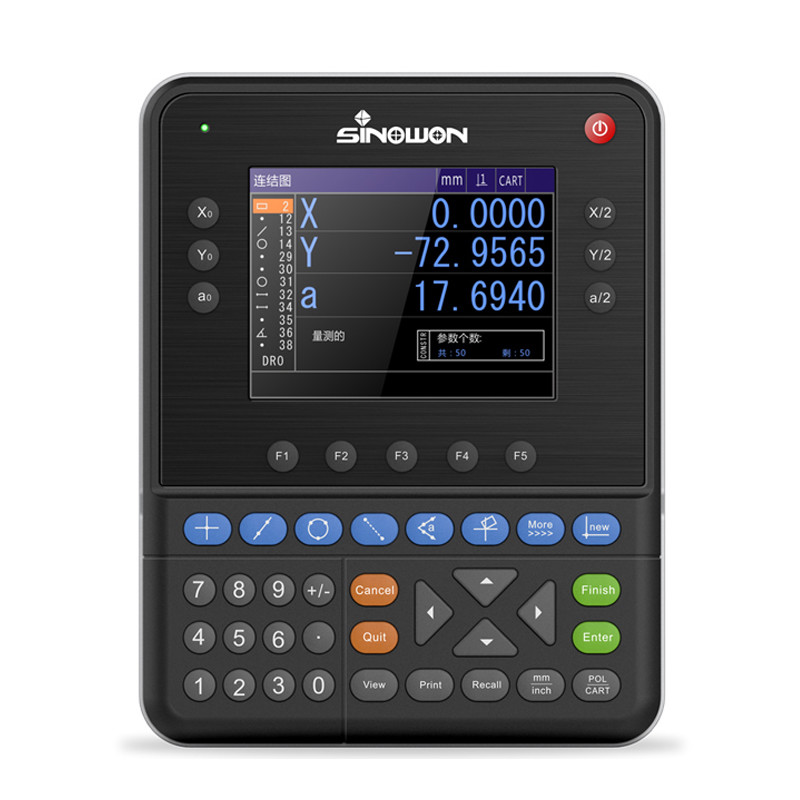

Wielofunkcyjne odczyty cyfrowe projektorów pomiarowych wideo DP400.
Cechy:
Ø 5.6 Kolorowy ekran i zapieczętowany silikonowy przycisk dotykowy, z pełnymi informacjami, przyjazna obsługa, długa żywotność;
Ø Save 100 permanent image elements, can set and save current date;
Ø Wielofunkcyjne pomiary: punkt, linia, okrąg, kąt, odległość, prostokąt, nić śrubowa, elips, otwór, zaokrąglenie, ustawienie wstępne, konstrukcja itp.;
Ø Funkcja liczenia w kierunku przodu lub przeciwnym,wartość 1/2, punkt środkowy, funkcja zezwolenia, funkcja połączenia, funkcja zapisu REC i pomiar cyklu;
Ø Section and linear compensation are available for 3-axis, highly ensure measurement accuracy;
Ø Możliwość podłączenia przełącznika, drukarki, wykrywania krawędzi optycznych i innych wielu pomocniczych narzędzi pomiarowych;
Ø With polar and coordinate system, and can display millimeter and inch, and can shift easily; z systemem biegunowym i współrzędnym, i może wyświetlać milimetr i cal, i może łatwo się przesunąć;
Ø Z niezależną funkcją uprawnień do używania hasła, aby zapobiec możliwości odchylenia danych w wyniku niewłaściwej operacji, może również zmienić pierwotne ustawienia za pomocą uprawnień do używania hasła;
Ø Wspieranie wielu języków: chińskiego, angielskiego i innych.
Wielofunkcyjny odczyt cyfrowy Specyfikacja:
| Towar |
Wielofunkcyjne odczyty cyfrowe projektorów pomiarowych wideo |
| Model |
DP400. |
| Kod# |
510-340. |
| Język |
Chiński, portugalski, niemiecki i angielski itp. |
| Rozmiar ekranu LCD |
115 mm x 85 mm. |
| Rozdzielczość ekranu LCD |
640*480 |
| Działalność cyfrowa |
8 cyfr (z kropką dziesiętną) |
| Aksa wyświetlania. |
Trzy osi (X, Y, Z/Q) |
| Z/Q Display Model |
Długość lub kąt |
| Model wyświetlania kąta |
Stopień, minuty i drugi lub stopień |
| Znak liniowych skal |
TTL-falę kwadratową lub falę sinusową AC o dwóch różnicach kątów fazy 90 °,
pojemność napędu większa niż 10 MA
|
| Rozdzielczość w skali liniowej |
0.1um,0.2um,0Pięć, jeden, dwa, pięć. |
| Poziom Baud |
4800,9600,14400,19200,38400,57600 |
| Port wyjściowy danych |
RS232, DB-9 interfejs rodzicielski |
| Operacja klawiatura. |
/Szyfrowana klawiatura silikonowa typu dotykowego / |
| Port rozszerzający |
Przełącznik stopniowy, drukarka, wyświetlacz krawędzi optycznych, itp. |
| Zasilanie wejściowe |
AC90V-240V, 15W. |
