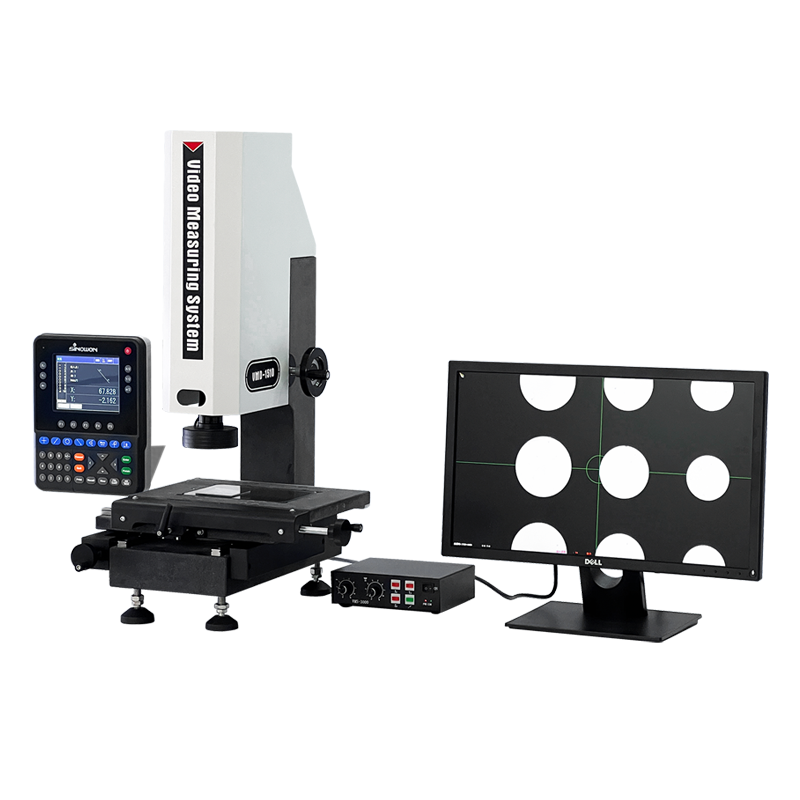

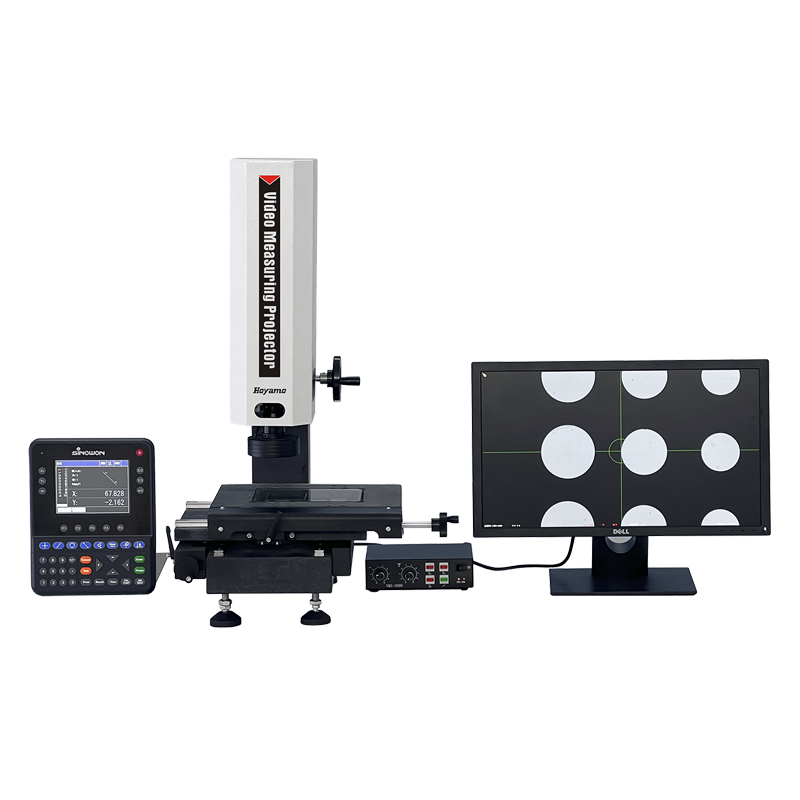

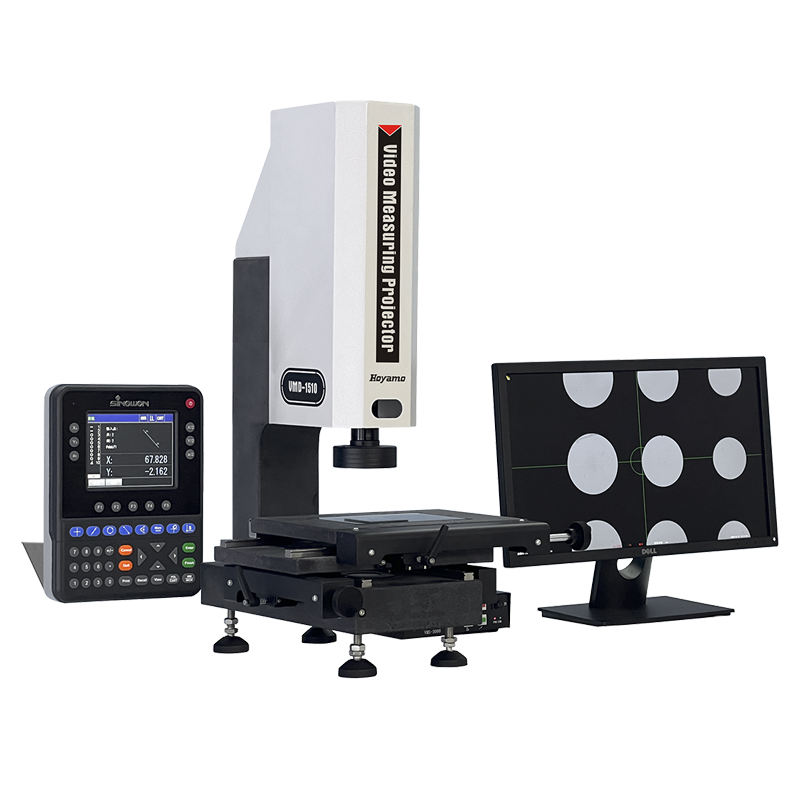

Projektor do pomiaru wideo VMD-2010
Charakterystyka produktu:
Przyjmuje granitową podstawę i kolumnę kamienną, aby zapewnić stabilność i precyzję maszyny;
l Przyjmuje bezzębną polerowaną prętkę i szybko poruszający się urządzenie zamykające, aby zapewnić, że błąd zwrotu tabeli jest w granicach 2um;
l Przyjmuje wysokoprecyzyjną linijkę optyczną i precyzyjną tablicę roboczą, aby zapewnić dokładność E1 maszyny w zakresie ≤3+L/200um;
Przyjmuje soczewkę zoomową i cyfrową kamerę kolorową o wysokiej rozdzielczości, aby zapewnić jasną jakość obrazu bez zniekształceń;
l Przyjmuje źródło światła LED z zimnej powierzchni i źródło światła LED równoległego z dołu jako oświetlenie projektoru;
l Przyjmuje źródło światła LED z zimnej powierzchni i źródło światła LED równoległego z dołu jako oświetlenie projektoru;
l Przyjmuje odpowiedni kolor linii krzyżowej do ukierunkowania punktów pomiarowych;
Przyjmuje jako system przetwarzania danych wysokiej jakości, wielodziałowy układ cyfrowy DP400 do pomiaru ekranu kolorowego.
Specyfikacje techniczne:
| Towar |
ViDeoProjektor pomiarowySeria VMD |
| Model |
VMD-1510 |
VMD-2010 |
VMD-3020 |
VMD-4030 |
| Granitowy etap |
(310*220) mm |
(390*220) mm |
(505*350) mm |
(605*450) mm |
| Szklany etap |
(179,5*129,5) mm |
229,5*129,5 mm |
(356*248) mm |
(456*348) mm |
| Przejazd w osi X/Y |
(150*100) mm |
(200*100) mm |
(300*200) mm |
(400*300) mm |
| Podróż oś Z |
100 mm |
100 mm |
200 mm |
200 mm |
| Skala liniowa |
Rozdzielczość: 0,5 um |
| Podłoga i kolumna przyrządu |
Wysokiej precyzji granitowy kamienie |
| Dokładność pomiaru* |
E1x,y |
3+L/200um |
| E1xy |
5+L/200um |
| E1z |
5+L/200um |
| Dokładność powtarzalności |
2um |
| System oświetlenia |
Światło LED na zimnej powierzchni |
| Dolne światło równoległe LED |
| Opcjonalne światło koaksjalne |
| Kamera HDMI |
1/3" 2MPixel Kamera wysokiej rozdzielczości: 1920*1080@30fps |
| Powiększenie wideo |
6.5X Zoom o wysokiej rozdzielczości z powiększeniem optycznym: 0,7X~4,5X, |
| Zwiększenie wideo: 26X~172X (21.5' Monitor) |
| Mysz bezprzewodowa |
Stosowane do regulacji odpowiedniego koloru linii krzyżowej w celu ukierunkowania mierzonych punktów |
| Monitor LCD HDMI |
Monitor LCD HDMI |
| Proces pomiarowy danych |
Cyfrowe odczytywanie DP400 z wielojęzyczną wersją angielską, tradycyjną chińską, opcjonalną wersją w innych językach |
| Zasilanie |
AC220V/50Hz; 110V/60Hz |
| Wymiar (WxDxH) |
(462*401*725) mm |
(477*452*725) mm |
(744*643*1075) mm |
(908*776*1070) mm |
| Waga brutto/waga netto |
60/48 kg |
65/50 kg |
275/208 kg |
283 kg |
Modele i specyfikacje:
| Model |
Kod# |
Model |
Kod# |
Model |
Kod# |
| VMD-1510 |
525-020DP |
VMD-2010 |
525-020EP |
VMD-2515 |
525-020FP |
| VMD-3020 |
525-020GP |
VMD-4030 |
525-020KM |
VMD-5040 |
525-020JP |
Przestrzeń pomiarowa VMDZestaw:
| Podróżemm |
Model |
Kod# |
X Oś Przejazd mm |
Oś Y Prędkość w mm |
Oś Z Standardowy przejazd mm |
Oś Z Maksymalny przejazd dostosowany mm |
| 150x100x100 |
VMD-1510 |
525-020DP |
150 |
100 |
100 |
- Nie, nie. |
| 200x100x100 |
VMD-2010 |
525-020EP |
200 |
100 |
100 |
200 |
| 250x150x200 |
VMD-2515 |
525-020FP |
250 |
150 |
200 |
300 |
| 300x200x200 |
VMD-3020 |
525-020GP |
300 |
200 |
200 |
400 |
| 400x300x200 |
VMD-4030 |
525-020KM |
400 |
300 |
200 |
400 |
| 500x400x200 |
VMD-5040 |
525-020JP |
500 |
400 |
200 |
400 |
Wielofunkcyjne odczyty cyfrowe projektorów pomiarowych wideo DP400
Cechy:
Ø 5.6 Kolorowy ekran i zapieczętowany silikonowy przycisk dotykowy, z pełnymi informacjami, przyjazna obsługa, długa żywotność;
Ø zapisywanie 100 elementów obrazu na stałe, możliwość ustawienia i zapisywania bieżącej daty;
Ø Wielofunkcyjne pomiary: punkt, linia, okrąg, kąt, odległość, prostokąt, nić śrubowa, elips, otwór, zaokrąglenie, ustawienie wstępne, konstrukcja itp.;
Ø Funkcja liczenia w kierunku przodu lub przeciwnym,wartość 1/2, punkt środkowy, funkcja zezwolenia, funkcja połączenia, funkcja zapisu REC i pomiar cyklu;
Ø dostępne są przekrój i kompensacja liniowa dla 3-osiowej, zapewniając wysoką dokładność pomiarów;
Ø Możliwość podłączenia przełącznika, drukarki, wykrywania krawędzi optycznych i innych wielu pomocniczych narzędzi pomiarowych;
Ø z systemem biegunowym i współrzędnym, może wyświetlać milimetrowe i cali i może łatwo się przesunąć;
Ø Z niezależną funkcją uprawnień do używania hasła, aby zapobiec możliwości odchylenia danych w wyniku niewłaściwej operacji, może również zmienić pierwotne ustawienia za pomocą uprawnień do używania hasła;
Ø Wspieranie wielu języków: chińskiego, angielskiego i innych.
Wielofunkcyjny odczyt cyfrowy Specyfikacja:
| Towar |
Wielofunkcyjne odczyty cyfrowe projektorów pomiarowych wideo |
| Model |
DP400 |
| Kod# |
510-340 |
| Język |
Chiński, portugalski, niemiecki i angielski itp. |
| Rozmiar ekranu LCD |
115 mm × 85 mm |
| Rozdzielczość ekranu LCD |
640*480 |
| Zakres cyfrowego wyświetlacza |
8 cyfr (z kropką dziesiętną) |
| Oś wyświetlania |
3 osi (X,Y,Z/Q) |
| Model wyświetlania Z/Q |
Długość lub kąt |
| Model wyświetlania kąta |
Stopień, protokoły i drugi lub stopień |
| Znak liniowych skal |
TTL-falę kwadratową lub falę sinusową AC o dwóch różnicach kątów fazy 90 °,
pojemność napędu większa niż 10 MA
|
| Rozdzielczość w skali liniowej |
0.1um,00,2 mm,0.5 mm, 1 mm, 2 mm, 5 mm |
| Poziom Baud |
4800,9600,14400,19200,38400,57600 |
| Port wyjściowy danych |
RS232,DB-9 Rodzicielski interfejs |
| Klawisze operacyjne |
Zamknięta klawiatura silikonowa typu dotykowego |
| Port rozszerzający |
Przełącznik stopniowy, drukarka, wyświetlacz krawędzi optycznych itp. |
| Zasilanie wejściowe |
AC90V-240V,15W |
