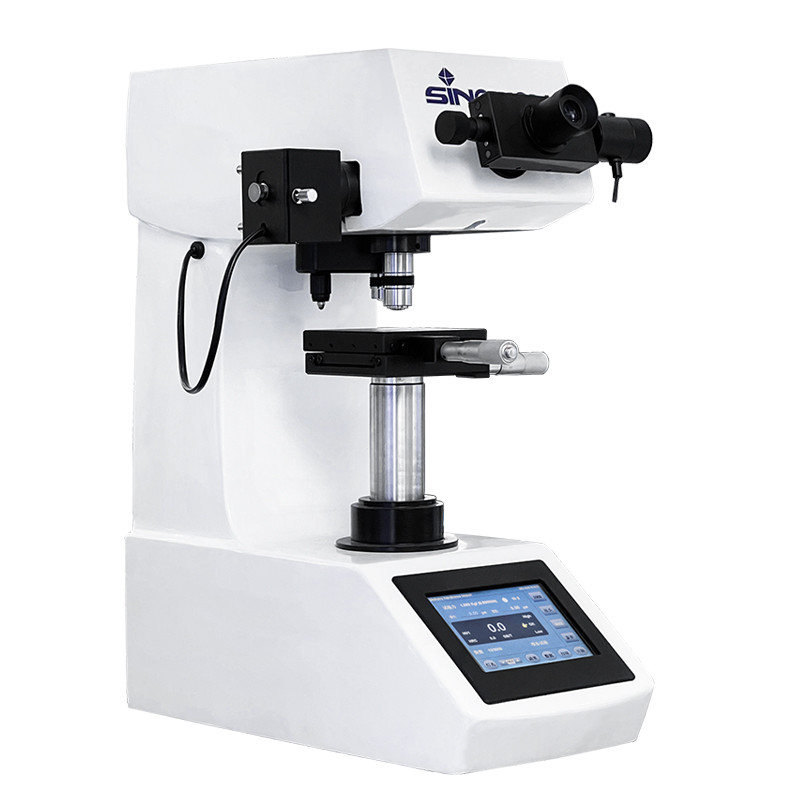

Automatyczny tester twardości MicroVickers AutoVicky ZHV-VH1010
Wprowadzenie:
Metoda Vickers oparta jest na optycznym systemie pomiarowym, określa zakres ładunków lekkich przy użyciu diamentowego wciągacza do wykonania wciągu, który jest mierzony i przekształcany w wartość twardości.Jest bardzo przydatny do testowania na wielu rodzajach materiałów., ale próbki badawcze muszą być polerowane, aby umożliwić pomiar wielkości odcisków.od 10 gm do 1 kgf, chociaż obciążenia "makro" Vickers mogą wynosić do 50 kg lub więcej.
Metody Micro Vickers są stosowane do testowania metali, ceramiki i kompozytów - niemal każdego rodzaju materiału.jest przydatny do różnych zastosowań: badanie bardzo cienkich materiałów, takich jak folie, lub pomiar powierzchni części, małych części lub małych powierzchni, pomiar poszczególnych mikrostruktur,lub pomiaru głębokości twardnienia obudowy poprzez przecinanie części i wykonanie serii wgłębienia w celu opisania profilu zmiany twardości.
Krótkie wprowadzenie:

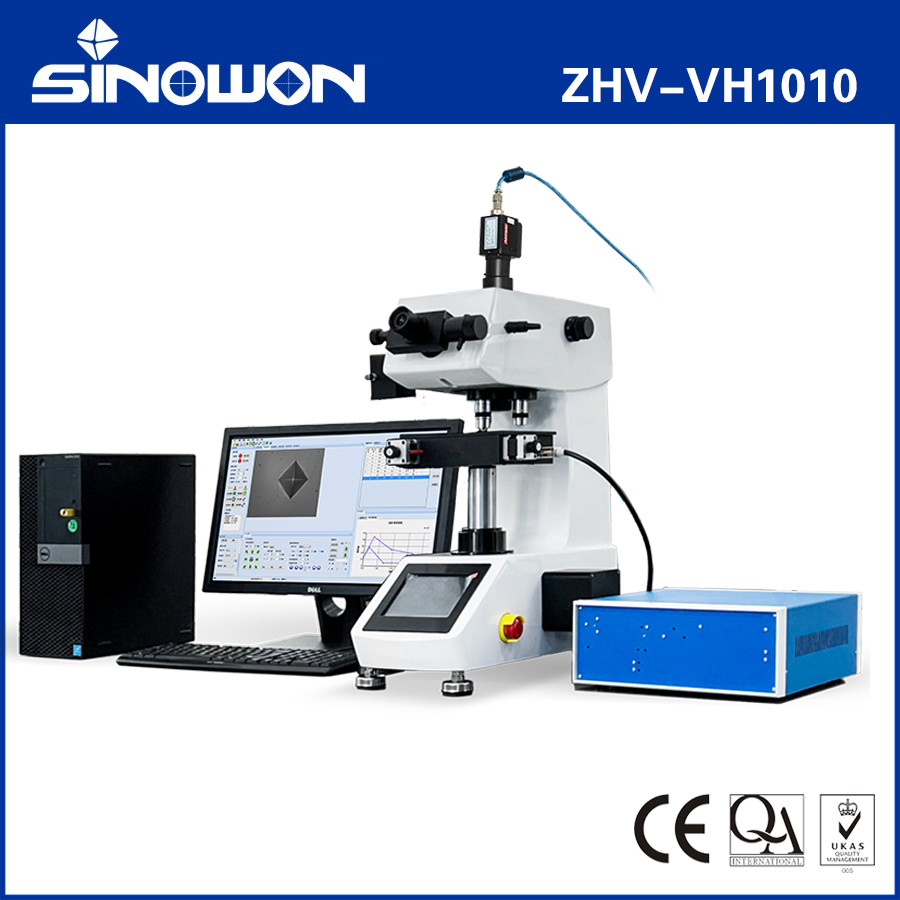

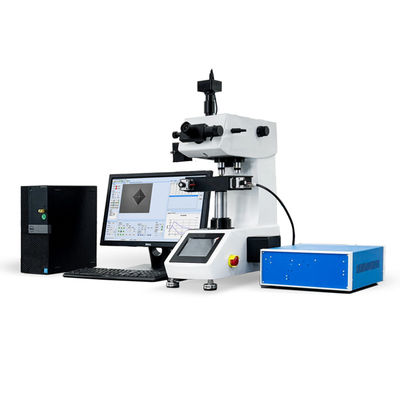

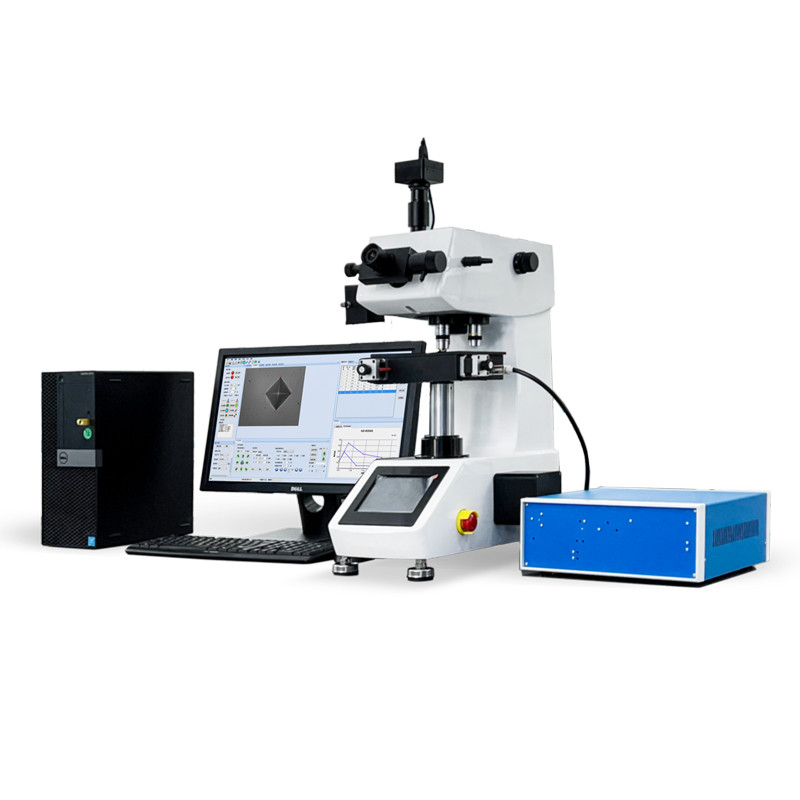

AutoVicky ZHV-VH1010 to automatyczny system testowania twardości mikro-Vickers z wizją maszynową, silnikowaną platformą X-Y, opcjonalnym systemem autofokusu i systemem oprogramowania komputerowego ATS-100,Ma automatyczne pomiary w zakresie wgłębienia Vickers, eliminuje błędy ludzkiej pracy, znacznie poprawia wydajność pracy, sprawia, że pomiary testowania twardości są dokładniejsze i łatwiejsze.
Charakterystyka:
U Wysokiej rozdzielczości ścieżka optyczna z kamerą 5MPixel sprawia, że wcięcie twardości jest ostre, powiększenie wideo przekracza 2000x, sprawia, że pomiar małych wcięć jest łatwy.
U Zmotowana platforma X-Y o rozmiarze metalowym 110x100mm i o wymiarze pomiarowym 50x50mm, może być zaprogramowana do automatycznego testowania twardości próbki Vickers.
Specyfikacja:
Towar | Automatyczny tester twardości MicroVickers | |
Model | AutoVicky ZHV-VH1010 | |
Kod# | 823-170-1010 | |
Siła ładowania | N | 0.098, 0.246, 0.49, 0.98, 1.96, 2.94, 4.90, 9.80 |
Gf | 10, 25, 50, 100, 200, 300, 500, 1000 | |
System ładowania | Automatyczne | |
Zmotywowany etap X-Y | Mini-Step-Motor o rozmiarze L:180*W:140mm | |
Uderzenie w fazie X-Y | 50x50 mm | |
Minimalny krok | 0.625um | |
Język | Angielski | |
Czas ładowania | 1 ~ 60s regulowane | |
Wieża | Automatyczna wieża | |
Celem | 10x, 40x | |
System ostrości osi Z | Ręczne skupienie za pomocą systemu worm gear | |
Minimalna jednostka pomiaru | 00,025 μm | |
Maksymalna wysokość próbki | 90 mm | |
Głowa przyrządu | 120 mm | |
Standardy wykonawcze | GB/T 4340.2; ISO 6507; ASTM E92; JIS Z2244 | |
Zasilanie | AC220 V, 50/60 Hz | |
Wymiar (L × W × H) | 425 × 245 × 530 mm | |
Oprogramowanie do automatycznego testowania | Oprogramowanie do analizy i pomiaru obrazu ATS-100 (Dongle i CD) | |
Rodzaj aparatu | Kamera 5 megapixelów HD | |
Rurka adaptera do aparatu | ZHV-VH1010-1X | |
Kontroler ruchu | Automatyczny system sterowania platformą X-Y | |
Monitor | 21.5 HDMI Monitor | |
Waga netto | 40 kg | |
Waga brutto | 55 kg |
Wprowadzenie oprogramowania pomiarowego Vickers and Knoop
Zalety oprogramowania:
1. Może wykonywać skanowanie panoramiczne, skanować ogólną grafikę produktu do komputera, wybierać dowolną pozycję, a produkt automatycznie przeniesie się do wymaganej pozycji.
2Może obsługiwać 17 sposobów planowania ścieżki, ustawić dowolną liczbę, taką jak współrzędne 30 punktów, kliknij start, a maszyna automatycznie zakończy pomiar 30 punktów bez ręcznej obsługi,automatyczne ładowanie, automatyczne skupianie i automatyczne pomiary.
3. wyposażony w opcjonalny silnik osi Z i system autofokusu, nie ma potrzeby ręcznego znajdowania odległości ogniskowej, a maszyna automatycznie się skupi.Wszystkie kroki są wykonywane przez oprogramowanie w celu uniknięcia błędów pomiarowych ręcznych.
Funkcja podstawowa:
● Zdolność automatycznego rozpoznawania obrazu odchylenia jest wiodąca, a wydajność wykrywania, stabilność i dokładność wyników wykrywania są wysokie.
● Dwa rodzaje kalibracji: kalibracja optyczna, (ręczna / automatyczna) kalibracja bloku twardości.arbitralne wielokrotne bloky standardowe oraz segmentowana kalibracja i preferowane pomiary.
● Oprócz automatycznego pomiaru dostępne są trzy opcje pomiaru ręcznego: pomiar czterech stron, pomiar czterech stron, pomiar czterech stron.pomiar diagonalny i pomiar czteropunktowy (porządek wyboru czterech wierzchołków może być arbitralny).
● Wykorzystuje się trzy rodzaje znaków odchylenia: "przezpięty", "Czerwony Krzyż" i "okrągły".
● Podczas ręcznego pomiaru pełni funkcję szkła powiększającego, co jest wygodne do znalezienia pozycji wierzchołka odchylenia;
● Unikalna funkcja skrótu klawiatury pozwala szybko przesunąć wybrany wierzchołek, aby zwiększyć wydajność pomiaru.
● Zapewnienie odległości pikseli i fizycznej odległości diagonalnej odchylenia oraz obliczenie wartości HV / HK w czasie rzeczywistym pod obciążeniem prądu.

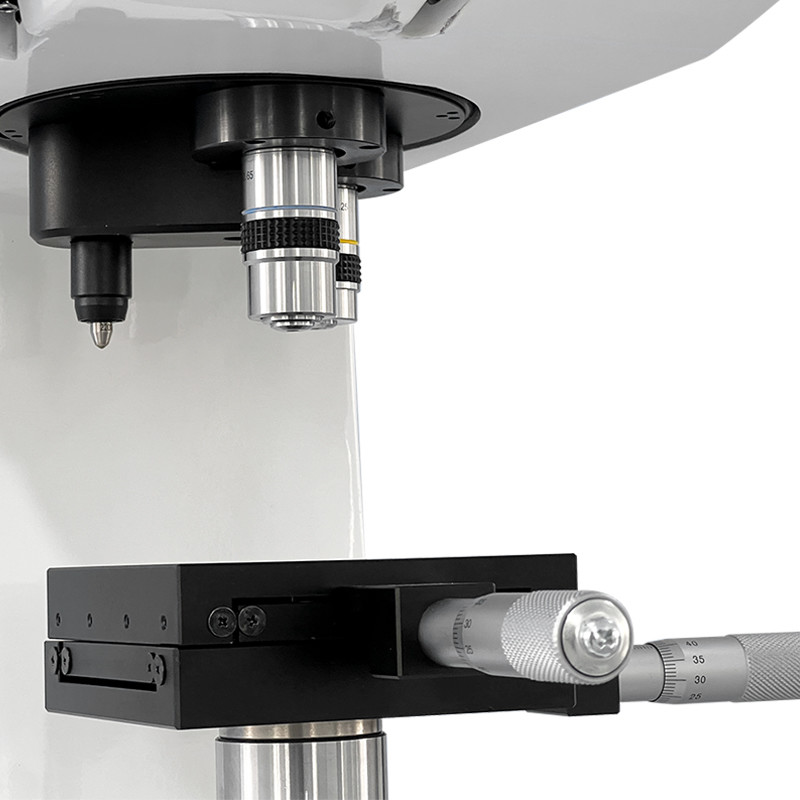

● Automatyczne przełączanie wieży (przełączanie soczewki obiektywu i wciągacza).
● 5 milionów aparatów cyfrowych, które mogą wyświetlać wideo z odchyłkami na komputerze.
● W czasie rzeczywistym wyświetlanie i aktualizowanie stanu bieżącego testerów twardości: bieżący wciągacz / obiektyw, czas utrzymania obciążenia, siła obciążenia itp.
● Odległość między dwoma punktami można mierzyć ręcznie; można również jednocześnie wyświetlać wiele grup odległości na filmie lub obrazie.
● W przypadku różnych rozdzielczości, różnych obiektywów i różnych obciążeń oprogramowanie automatycznie wybierze najlepszy współczynnik kalibracji.
● Wszystkie informacje dotyczące punktów badawczych mogą być identyfikowane i oznakowane oddzielnie lub zgodnie z wymaganiami klienta.Informacje dotyczące identyfikacji punktu badawczego zostaną wyświetlone w tabeli sekwencji wartości badań i schematie wgłębienia w celu ułatwienia zapytaniaTa funkcja jest bardzo ważna dla dalszej analizy i przetwarzania.
● Zwróć się do GB, DIN, ISO, ASTM i innych norm konwersji twardości, aby zrozumieć: Vickers HV, Knoop HK; Rockwell: HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK; Surface Rockwell: HR15N, HR30N, HR45N, HR15T,HR30T, HR45T; realizować wzajemną konwersję między wartościami twardości, takimi jak Brinell HBS i Brinell HBW.
● Przy pomiarze sekwencji ścieżki twardej warstwy istnieje wiele elastycznych trybów ustawiania inicjalizacji, które automatycznie zapisuje i importuje poprzednią sekwencję ścieżki;Drogę pomiarową można również zapisać w zależności od potrzeb do ponownego ładowania.
● Wyniki pomiaru sekwencji ścieżki automatycznie generują odpowiednią wartość głębokości warstwy utwardzonej i krzywą zmiany twardości.
● Można wybrać wiele trybów analizy dla danych pomiarowych; wszystkie wyniki można ustawić w graficznym raporcie.
● Zawartość i format raportu można elastycznie ustawić, a dokumenty WORD i EXCEL można generować automatycznie.
● Można ustawić hasło i uprawnienia do zarządzania: zwykli operatorzy mogą mierzyć twardość tylko zgodnie z ustawionymi ustawieniami.
● Wbudowane standardowe narzędzie do konwersji wartości twardości może automatycznie konwersować zmierzoną wartość twardości zgodnie z tabelą i wymienić ją w tabeli wyników.
Funkcja zaawansowana:
● Funkcja automatycznego skupiania.Można realizować automatyczne skupienie wgłębienia, a czas skupienia pojedynczego wgłębienia wynosi 2-5 sekund.ZHV-VH1010 musi być wyposażony w silnik osi Z i system automatycznego skupiania)
● Funkcja planowania tras.Jako rozszerzenie funkcji pomiaru odległości dokładne planowanie 17 trybów pomiarowej drogi jest wykonywane poprzez kliknięcie obrazu myszą.
1)Wybór wolnego punktu: kliknij dowolną pozycję obrazu, aby stać się ścieżką mierzoną.
2)Wybór kierunku: wybierz dowolny punkt wyjścia i odcinek linii prostej w dowolnym kierunku.
3)Normalny krawędź: kliknij w pobliżu krawędzi, aby automatycznie wygenerować normalne odcinki linii.
4)Dwa punkty normalne:Wybierz oba końce krawędzi, aby wygenerować środkowy odcinek linii normalnej.
5)Węgiel dzielący: trzy punkty budują kąty, aby wygenerować segmenty kątowe.
6)Trasa okrągła: dwupunktowe skupienie / promień, tworząc ścieżkę w czasie.
7)Kontur krawędzi: kliknij blisko krawędzi, aby automatycznie wygenerować ścieżkę wzdłuż krawędzi.
8)Odległość od krawędzi:kliknij odległość wzdłuż krawędzi, aby wygenerować równoodległe odcinki linii.
9)Formularz fal zęba piła: okres, wysokość zębów i symetria zębów można określić ilościowo.
10)Centrum dwóch punktów: wybierz dwa punkty na obrazie, aby wygenerować punkt środkowy jako ścieżkę do pomiaru.
11)Wiersz:kliknij dowolny punkt wyjścia, odcinek linii prostej w dowolnym kierunku i zmienną odległość w środku.
12)Wielokrotność:wielowiersze punkty drogi.
13)Zigzag:Wielo-liniowy zigzag.
14)Interpolacja:wprowadzenie stałej liczby / odległości punktów ścieżki między dwoma punktami.
15)Matryca:punkt ścieżki macierzy prostokątnej.
16)Koło:punkt drogi koła.
17)Pierścień:punkt drogi okrągłej.
● Zapewnieniefunkcja kalibracji odchylenia wkładnika / soczewkiw celu wyeliminowania odchylenia mechanicznego pomiędzy wtyczką a soczewką oraz poprawienia ogólnego błędu systemu, tak aby poprawić dokładność wyników badań twardości.
● Funkcja skanowania krawędzi.Poprzez ruch automatycznej platformy XY można skanować krawędź określonego obiektu i narysować kontur krawędzi obiektu.
● Panoramiczna funkcja łączenia.Dzięki funkcji "skanowania panoramicznego" można uzyskać panoramę w określonym zakresie i zaplanować dowolną trasę na mapie.
● Tryb regionalny i ciągłe badaniafunkcji.W przypadku wielu wgłębienia, które mogą istnieć w tym samym polu widzenia, można wybrać tryb obszaru, a podczas każdego pomiaru uwzględnia się tylko wgłębienia w obrębie ustawionego zakresu.W przypadku włączenia trybu obszarowego podczas ciągłego badaniaFunkcja korekty powierzchni
● Funkcja korekty powierzchni.Jest zgodny z tabelą I i II normy ASTM E384 i zawiera wymagania dotyczące badań i korekty zakrzywionych części, takich jak kule i pręty.
● Funkcja korekty kąta.Odchylenie kąta między platformą a kamerą można wyeliminować poprzez automatyczną korektę kąta i poprawić dokładność pozycjonowania platformy.
● Funkcja wytrzymałości na złamania.Funkcję wytrzymałości na złamania można sprawdzić, aby zmierzyć dane o wytrzymałości na złamania z wcięcia.
● Funkcja panoramicznego splicingu wielopamiętnowego.Po zakończeniu ciągłego testowania można przeprowadzić splicing panoramiczny dla wielu próbek jednocześnie, a następnie planowanie ścieżki można wykonać na tych panoramach.
Specyfikacja silnikowej platformy X-Y VMP-505:
● Automatyczna platforma XY z układem stopniowo-motorowym: technologia przetwarzania klasy lotniczej
● Wyższa wydajność uszczelniająca zapewnia stabilność dokładności odzyskiwania w długim okresie
● Rozmiar platformy: 255mmx205mm
● Maksymalne przesunięcie w kierunku XY: wymagania 50X50mm), minimalny krok: 0,625um
● Dokładność odpowiedzi: jednokierunkowy pełny zakres ≤ 10 μm
● Skanowanie całego biegu ≤ 20um
● Opcjonalnie Większa silnikowa platforma X-Y VMP1111
● X-Y Rozmiar podróży: 110x110mm i rozmiar platformy: 310mmx255mm
