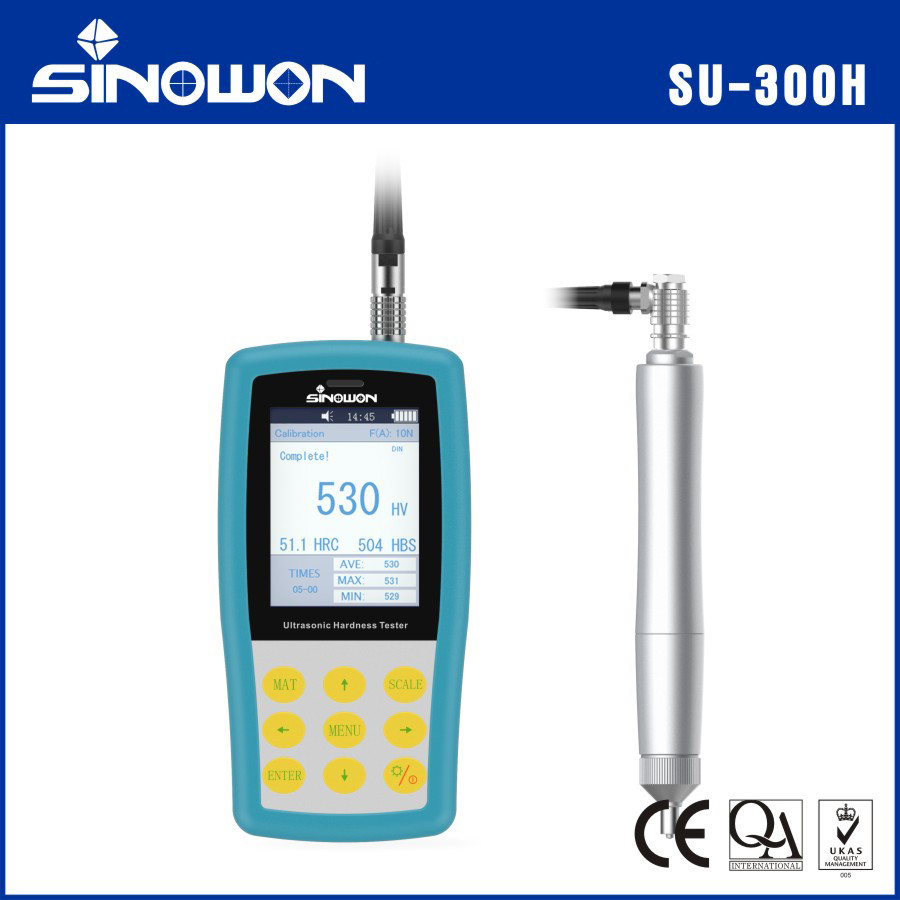

Ręczny ultradźwiękowy tester twardości SU-300H
Wprowadzenie do SU-300H:
● Ręczny ultradźwiękowy tester twardości SU-300H to klasyczny, przenośny durometr wyprodukowany przez grupę Sinowon. Wykorzystuje metodę impedancji kontaktowej ultradźwięków do pomiaru twardości w miejscu lub w laboratorium.
● SU-300H to durometr NDT, ponieważ wgniecenie kontaktowe jest zbyt małe, aby je zaobserwować, jest to jedno z doskonałych rozwiązań do testowania twardości gotowych produktów, takich jak forma, koło zębate, wał, pręt, śruba, szyny itp.
● SU-300H może współpracować nie tylko z sondami ręcznymi, ale także z sondami zmotoryzowanymi, co pozwala na spełnienie różnych zastosowań w zależności od stanu chropowatości powierzchni.
● SU-300H jest zgodny ze standardem ASTM A1038-2005, standardem DIN DIN50159-1-2008 oraz chińskim standardem krajowym GB/T 34205-2017.
Najważniejsze cechy:
● Perfekcyjna dokładność——±3% HV, ±1,5HR, ±3%HB.
● Mikroskopijne wgniecenie—— Tylko mikroskop o dużej mocy może zaobserwować wgniecenie.
● Szybki pomiar—— Wynik w 2 sekundy.
● Duży wyświetlacz LCD—— Bezpośrednie wyświetlanie wyniku pomiaru, liczby pomiarów, maksimum, minimum, średniej i odchylenia.
● Przyjazna obsługa—— Dobra obsługa po krótkim szkoleniu.
● Obiecana gwarancja—— 2-letnia gwarancja na jednostkę główną (z wyłączeniem sondy).
● Masowa pamięć—— Zapisz 1000 grup danych pomiarowych.
● Prosta kalibracja—— Zapisz 20 grup danych kalibracyjnych do wywołania, popraw wydajność kalibracji.
Specyfikacje:
| Towar |
Ręczny ultradźwiękowy tester twardości |
| Model |
SU-300H |
| Kod# |
882-141H |
| Opcjonalna sonda |
Sonda ręczna: 10N, 20N, 49N, 98N; Sonda zmotoryzowana: 3N, 5N, 8N, 10N |
| Zakres pomiarowy (DIN) |
HBS:100-500; HV:100-1500; HRC:20-68; HRB:55-100; HRA:37-85; Mpa: 255-2180N/mm |
|
Pomiar
Dokładność (%)
|
Skale |
﹤250HV |
250~500HV |
500~800Hv |
﹥800HV |
| HV0.1 |
6 |
7 |
8 |
9 |
| HV0.3 |
6 |
7 |
8 |
9 |
| HV0.8 |
5 |
5 |
6 |
7 |
| HV1 |
5 |
5 |
6 |
7 |
| HV5 |
5 |
5 |
5 |
5 |
| HV10 |
5 |
5 |
5 |
5 |
| Skale twardości |
Vickers (HV); Rockwell C(HRC); Rockwell A(HRA); Rockwell B(HRB);Brinell(HB) |
| LCD |
Kolorowy ekran |
| Wyświetlanie danych |
Siła obciążenia, liczba testów, wynik testu, średnia,
Maksimum, minimum, odchylenie i skala konwersji.
|
| Język |
Chiński, angielski, niemiecki, portugalski, turecki |
| Wyjście danych |
RS232 Hyper Terminal/Drukarka Bluetooth |
| Drukuj |
Bluetooth |
| Przechowywanie danych |
Aby zapisać 1000 grup danych pomiarowych i 20 grup danych kalibracyjnych |
| Wprowadzanie słów |
Litery i cyfry |
| Środowisko pracy |
Temperatura: -10°C do 50°C; Wilgotność: 30%-80% RH |
| Napięcie baterii |
Akumulator litowy; Napięcie: 4,2 V, 3200 mAh |
| Napięcie ładowarki |
AC220V/50Hz, 110V/60Hz |
| Wymiary i waga jednostki głównej |
Wymiary jednostki głównej: 160 x 80 x 30 mm (dł. x szer. x wys.); Sonda ręczna: Φ22×153 mm; Waga (bez sondy): 0,5 kg |
| Wymiary i waga opakowania |
Wymiary opakowania: 320 x 430 x 155 mm (dł. x szer. x wys.); Waga opakowania (dostawa standardowa): 4,3 kg |

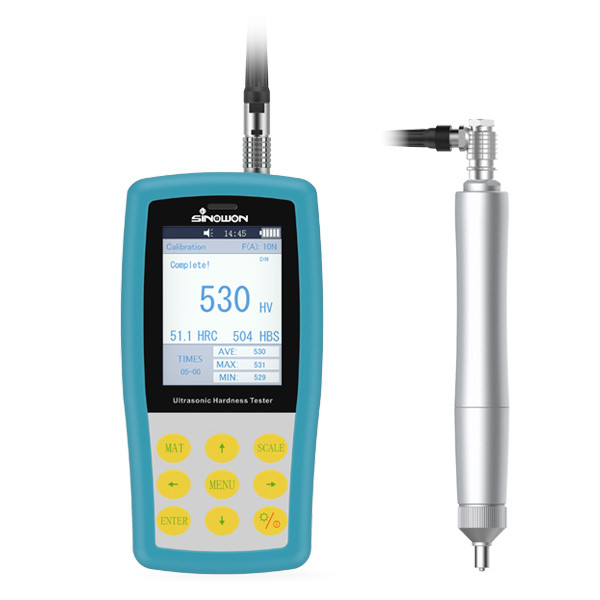

Ręczna sonda do ultradźwiękowego testera twardości
Cechy:
● Wprowadzono najnowszą technologię czujników ultradźwiękowych
● Uzyskaj dokładną wartość twardości bez urządzeń pomocniczych
● Obsługa szybkiego pomiaru 360°
● Doskonała konstrukcja inżynierii ludzkiej, łatwa do trzymania
● Odpowiedni wymiar i waga sondy są wygodne w obsłudze
● Szybki i dokładny pomiar krawędzi i ustalonej pozycji próbki
● Mikrowgniecenie, nieniszczące dla próbki
Specyfikacje sondy ręcznej:
| Typ sondy |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| Kod# |
882-311 |
882-321 |
882-331 |
882-341 |
| Uwaga |
Opcjonalny |
Standardowy |
Opcjonalny |
Opcjonalny |
| Siła obciążenia |
10N |
20N |
50N |
98N |
| Średnica |
21mm |
21mm |
21mm |
21mm |
| Długość |
154mm |
154mm |
154mm |
154mm |
| Średnica pręta oscylacyjnego |
2,4 mm |
2,4 mm |
3 mm |
3 mm |
| Chropowatość powierzchni pomiarowej |
Ra<3,2um |
Ra<5um |
Ra<10um |
Ra<15um |
| Minimalna waga materiału testowego |
0,3 kg |
0,3 kg |
0,3 kg |
0,3 kg |
| Minimalna grubość materiału testowego |
2 mm |
2 mm |
2 mm |
2 mm |

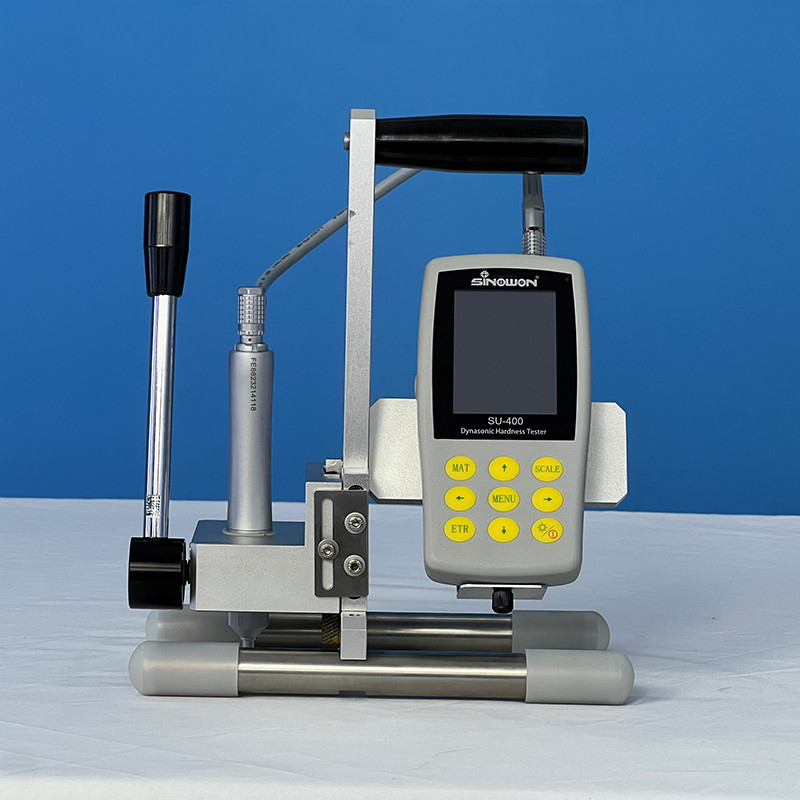

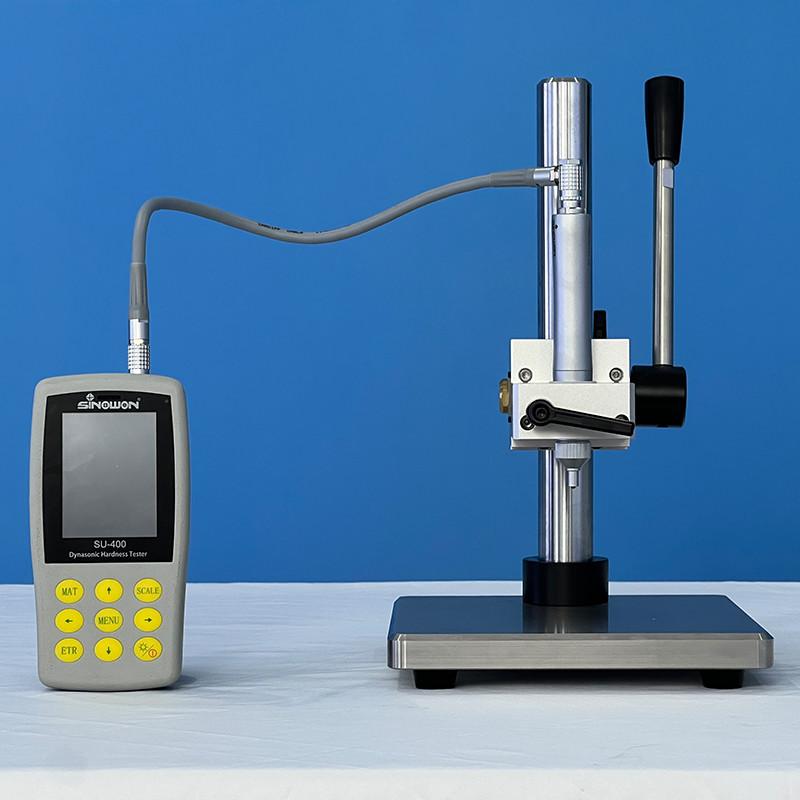

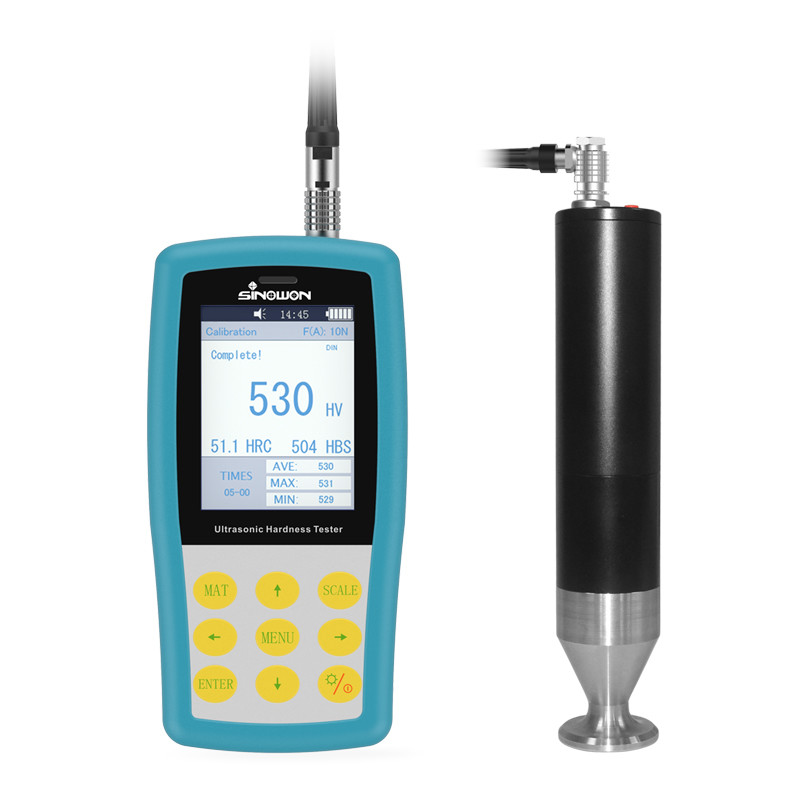

Zmotoryzowana sonda do ultradźwiękowego testera twardości:
Cechy:
● Wprowadzono najnowszą technologię czujników ultradźwiękowych
● Uzyskaj dokładną wartość twardości bez urządzeń pomocniczych
● Doskonała konstrukcja inżynierii ludzkiej, łatwa do trzymania
● Szybki i dokładny pomiar krawędzi i ustalonej pozycji próbki
● Mikrowgniecenie, nieniszczące dla próbki
● Sterowanie zmotoryzowane, szybki pomiar jednym klawiszem
● Eliminuje błąd drżenia dłoni przez sondę ręczną, wyższa dokładność i powtarzalność
● Bardziej odpowiedni do cienkich elementów, twardości warstwy powłoki
Specyfikacje sondy zmotoryzowanej:
| Typ sondy |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| Kod# |
882-221 |
882-231 |
882-241 |
882-251 |
882-261 |
| Uwaga |
Opcjonalny |
Opcjonalny |
Opcjonalny |
Opcjonalny |
Opcjonalny |
| Siła obciążenia |
3N |
5N |
8N |
10N |
20N |
| Średnica |
46mm |
46mm |
46mm |
46mm |
46mm |
| Długość |
200mm |
200mm |
200mm |
200mm |
200mm |
| Średnica pręta oscylacyjnego |
3,7 mm |
3,7 mm |
3,7 mm |
3,7 mm |
3,7 mm |
| Minimalna waga materiału testowego |
0,3 kg |
0,3 kg |
0,3 kg |
0,3 kg |
0,3 kg |
| Minimalna grubość materiału testowego |
2 mm |
2 mm |
2 mm |
2 mm |
2 mm |
Przenośny uniwersalny tester twardości Dynasonic Zastosowanie:
● Pomiar twardości krawędzi kołnierza i stemplowania korzenia zęba koła zębatego, formy, blachy, powierzchniowo utwardzonego zęba i rowka koła zębatego oraz części stożkowej;
● Pomiar twardości osi, cienkościennej rury i pojemnika;
● Pomiar twardości kół i wirnika turbiny;
● Pomiar twardości ostrza bitu;
● Pomiar twardości części spawalniczych;
● Pomiar głębokości pewnego otworu, głębokie wgniecenie, wypukły znak większy promień, nieregularna płaszczyzna;
● Pomiar twardości większości metali żelaznych, metali nieżelaznych i innych stopów w produkcji przemysłowej.
