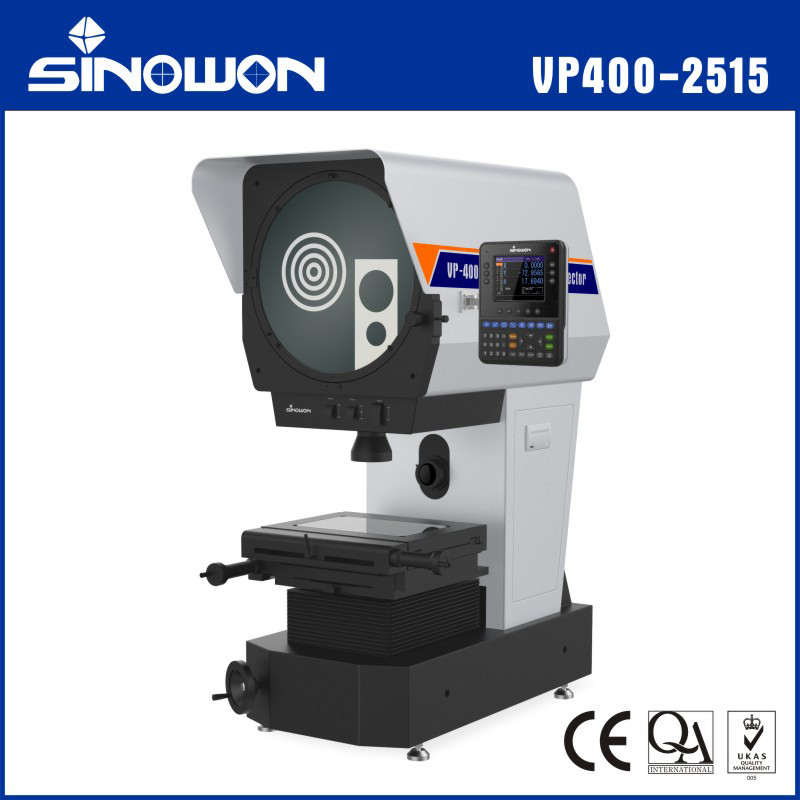

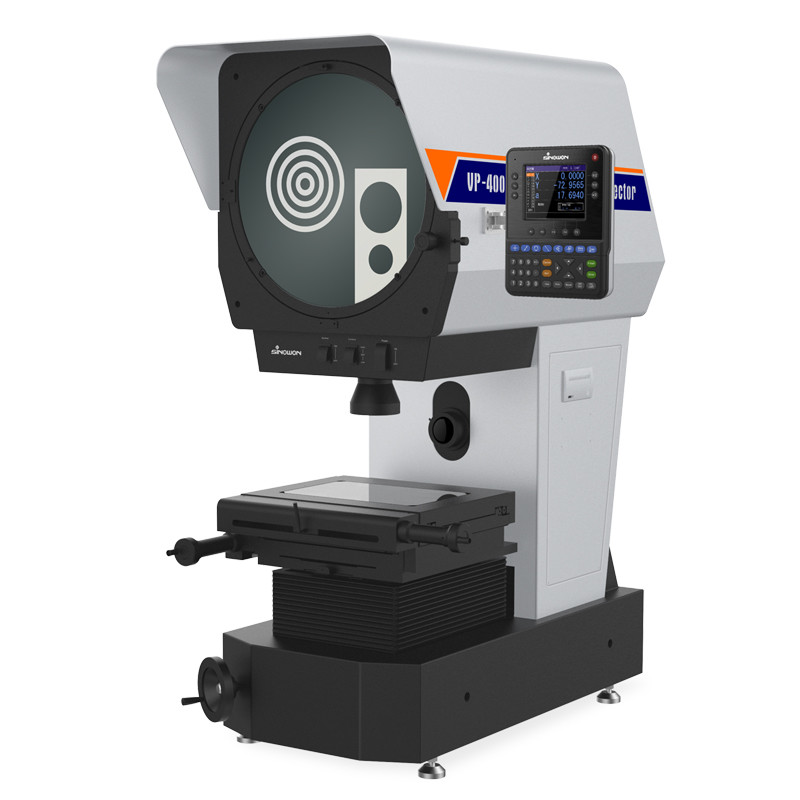

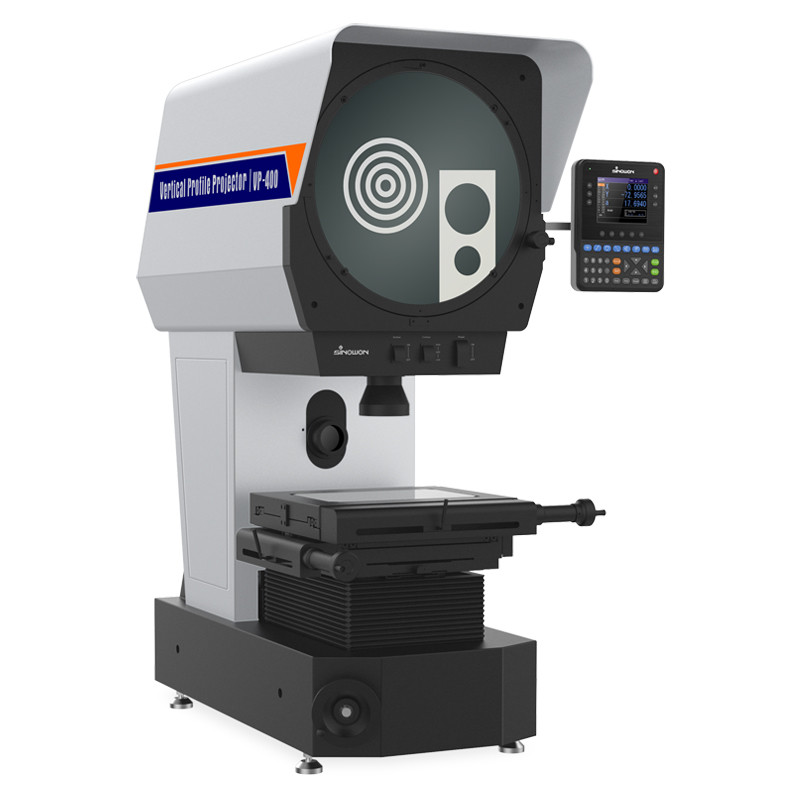

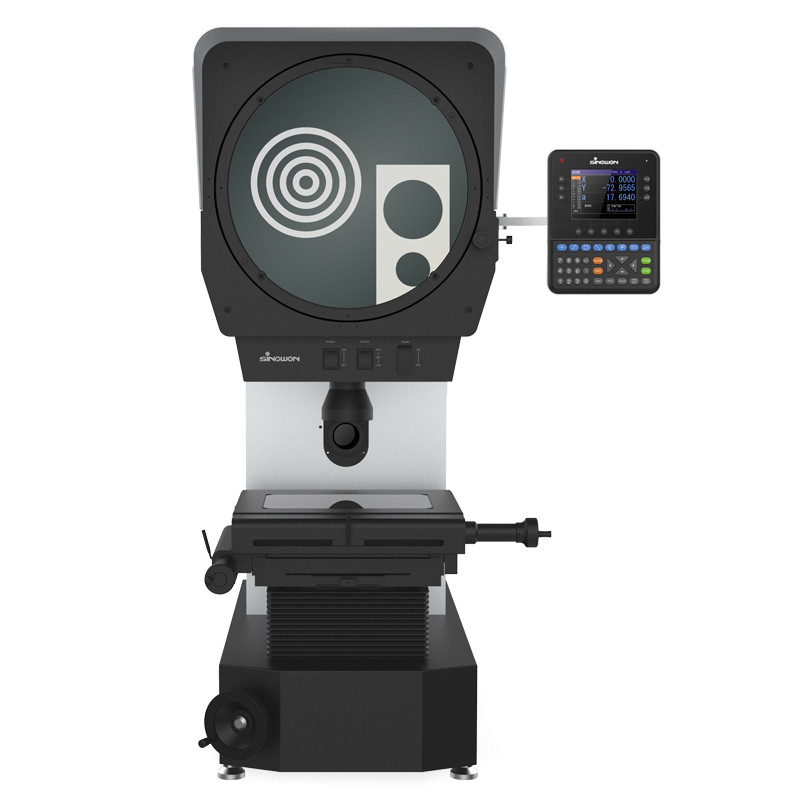

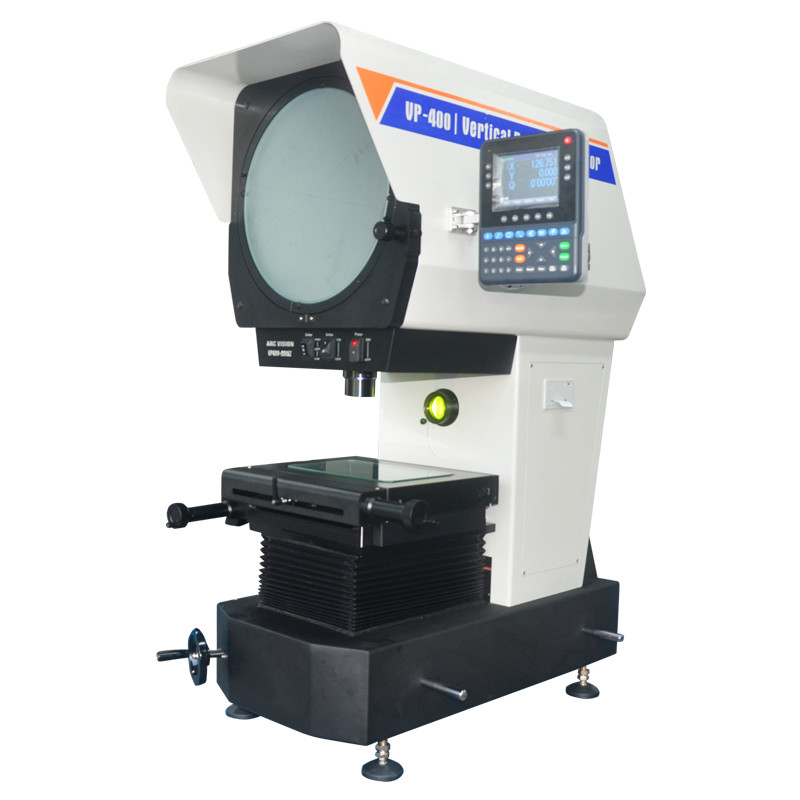

Ø400mm cyfrowy projektor o pionowym profilu VP400-2515
Charakterystyka:
● System podnoszenia wykorzystuje szyby krzyżowe i precyzyjne napęd śrubowy, co sprawia, że napęd podnoszenia jest wygodniejszy i stabilniejszy;
● Odblaskowanie procesu powlekania, wyraźniejsze obrazy i doskonała odporność na kurz;
● regulowany kontur i oświetlenie powierzchni, aby sprostać wymaganiom różnicy części roboczej;
● Importowane oświetlenie LED o wysokim oświetleniu i długim okresie użytkowania, aby zapewnić popyt na dokładne pomiary;
● System optyczny o wysokiej rozdzielczości z wyraźnym obrazem i błędem powiększania poniżej 0,08%;
● Mocny system chłodzenia wentylatorów dwukołowych, znacznie zwiększający żywotność;
● Mocne i kolorowe DRO DP400, szybkie i dokładne pomiary 2D;
● Wbudowana mini-drukarka, która może drukować i zapisywać dane;
● Standardowy obiektyw 10X, opcjonalny obiektyw 5X, 20X, 50X, stolik obrotowy, przełącznik stopniowy, zacisk itp.
Specyfikacja:
| Towar |
Ø400 mm cyfrowy projektor o pionowym profilu |
| Obraz odwrócony |

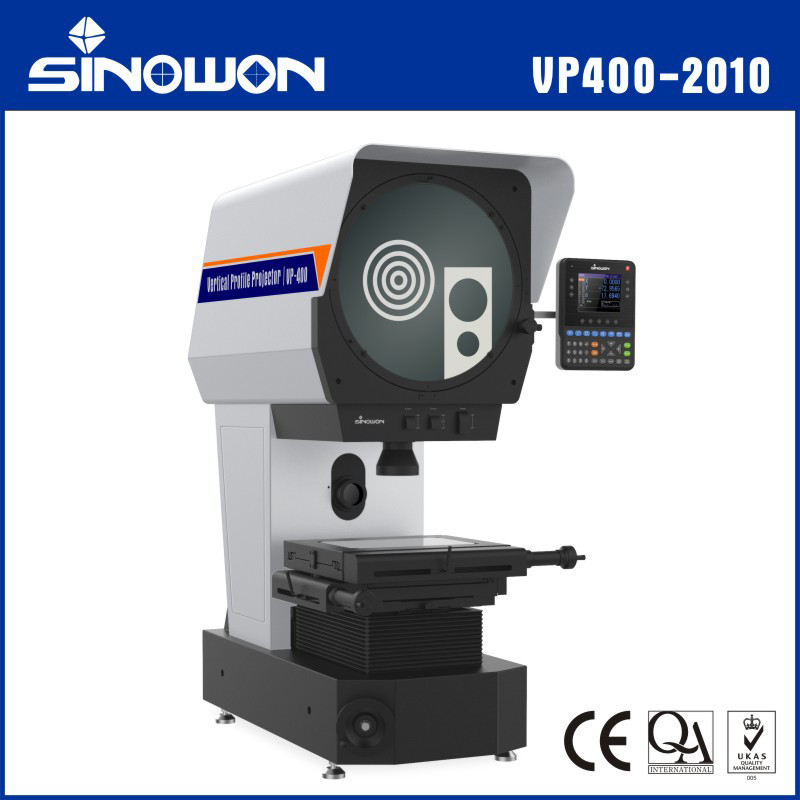

VP400-2010 (#511-410) |
VP400-2515 (#511-420) |
| Obraz z przodu |
VP400-2010Z ((#511-410Z) |
VP400-2515Z(#511-420Z) |
| Wielkość metalowej sceny |
308x408 mm |
308x408 mm |
| Wielkość szklanej sceny |
198x306 mm |
198x306 mm |
| Podróże sceniczne |
200x100 mm |
250x150 mm |
| Wymiar produktu ((L×W×H) |
1003x617x1309 mm |
1003x617x1309 mm |
| Wymiar opakowania ((L×W×H) |
1200 x 800 x 1580 mm |
1200 x 800 x 1580 mm |
| Skoncentrowanie |
100 mm |
| Dokładność |
≤3+L/200 ((um) |
| Rozstrzygnięcie |
00,0005 mm |
| Waga ładunku |
10 kg |
| Ekran |
Przełożenie: φ412 mm, zakres pomiaru ≥ Ø400 |
| Kąt obrotu 0~360°;Rezolucja: 1 lub 0,01°, dokładność 6 |
| Odczyt cyfrowy |
DP400 (510-340) Wielofunkcyjny kolorowy odczyt cyfrowy LCD |
| Oświetlenie |
Oświetlenie konturowe:3.2V/10W LED
Oświetlenie powierzchni:3.2V/10W LED
|
| Środowisko pracy |
Temperatura 20°C±5°C, wilgotność 40%-70%RH |
| Zasilanie |
AC110V/60Hz; 220V/50Hz,150W |
| Waga brutto/waga netto |
280/230 kg |
280/230 kg |
Obiektyw:
| Zwiększenie |
5X ((Opt.) |
10X ((Std.) |
20X ((Opt.) |
50X ((Opt.) |
| Pole widzenia |
φ80 mm |
Φ40 mm |
Φ20 mm |
Φ8 mm |
| Odległość pracy |
65 mm |
80 mm |
670,7 mm |
510,4 mm |
Standardowa dostawa:
| Towar |
Kod# |
Towar |
Kod# |
| Cyfrowe odczytywanie DP400 |
510-340 |
Mini drukarka |
581-901 |
| 10X obiektyw |
511-110 |
Kabel zasilający |
581-921 |
| Przeciwpylenia |
511-911 |
Urządzenie do zaciskania ekranu |
581-341 |
Kolorowy ekran wielofunkcyjny cyfrowy odczyt DP400
Cechy:
● 5.6 ′′Kolorowy ekran i zapieczętowany silikonowy przycisk dotykowy, z pełnymi informacjami, przyjazna obsługa, długa żywotność;
● Zapisz 100 elementów obrazu na stałe, możesz ustawić i zapisać bieżącą datę;
● Wielofunkcyjne pomiary: punkt, linia, okrąg, kąt, odległość, prostokąt, sznurek śrubowy, elips, otwór, zaokrąglenie, ustawienie wstępne, konstrukcja itp.;
● Funkcja liczenia w kierunku przeciwnym lub przeciwnym, wartość 1/2, punkt środkowy, funkcja zezwolenia, funkcja połączenia, funkcja REC (rejestracja) oraz pomiar cyklu;
● Przecinek i kompensacja liniowa są dostępne dla 3-osiowej, zapewniając wysoką dokładność pomiaru;
● Można podłączyć przełącznik stopniowy, drukarkę, wykrywacz krawędzi optycznych i inne wiele pomocniczych narzędzi pomiarowych;
● Z systemem biegunowym i współrzędnym, może wyświetlać milimetr i cal i może łatwo się przesunąć;
● Z niezależną funkcją uprawnień do używania hasła, aby zapobiec możliwości odchylenia danych przez błędną obsługę, może również zmienić pierwotne ustawienia za pomocą uprawnień do używania hasła;
● Wspiera wiele języków: chiński, angielski i inny język.
Specyfikacja:
| Model |
DP400 |
| Kod# |
510-340 |
| Język |
Chiński prosty, chiński skomplikowany, portugalski, niemiecki i angielski itp. |
| Rozmiar ekranu LCD |
115 mm × 85 mm |
| Rozdzielczość ekranu LCD |
640*480 |
| Zakres cyfrowego wyświetlacza |
8cyf ((Z przecinkiem dziesiętnym) |
| Oś wyświetlania |
3 osi (X,Y,Z/Q) |
| Model wyświetlania Z/Q |
Długość lub kąt |
| Model wyświetlania kąta |
Stopień, protokoły i drugi lub stopień |
| Sygnał w skali liniowej |
TTL-falę kwadratową lub falę sinusową AC o dwóch różnicach kąta fazy 90 °, moc napędowa większa niż 10 MA |
| Rozdzielczość w skali liniowej |
0.1um,00,2 mm,0.5 mm, 1 mm, 2 mm, 5 mm |
| Poziom Baud |
4800,9600,14400,19200,38400,57600 |
| Port wyjściowy danych |
RS232,DB-9 Rodzicielski interfejs |
| Klawisze operacyjne |
Zamknięta klawiatura silikonowa typu dotykowego |
| Port rozszerzający |
Przełącznik stopniowy, drukarka, wyświetlacz brzegów optycznych itp. |
| Zasilanie wejściowe |
AC90V-240V,15W |
| Środowisko operacyjne |
Temperatura pracy: 0 °C-40 °C;temperatura przechowywania:-10 °C-60 °C;np. wilgotność względna:<90% RH |
