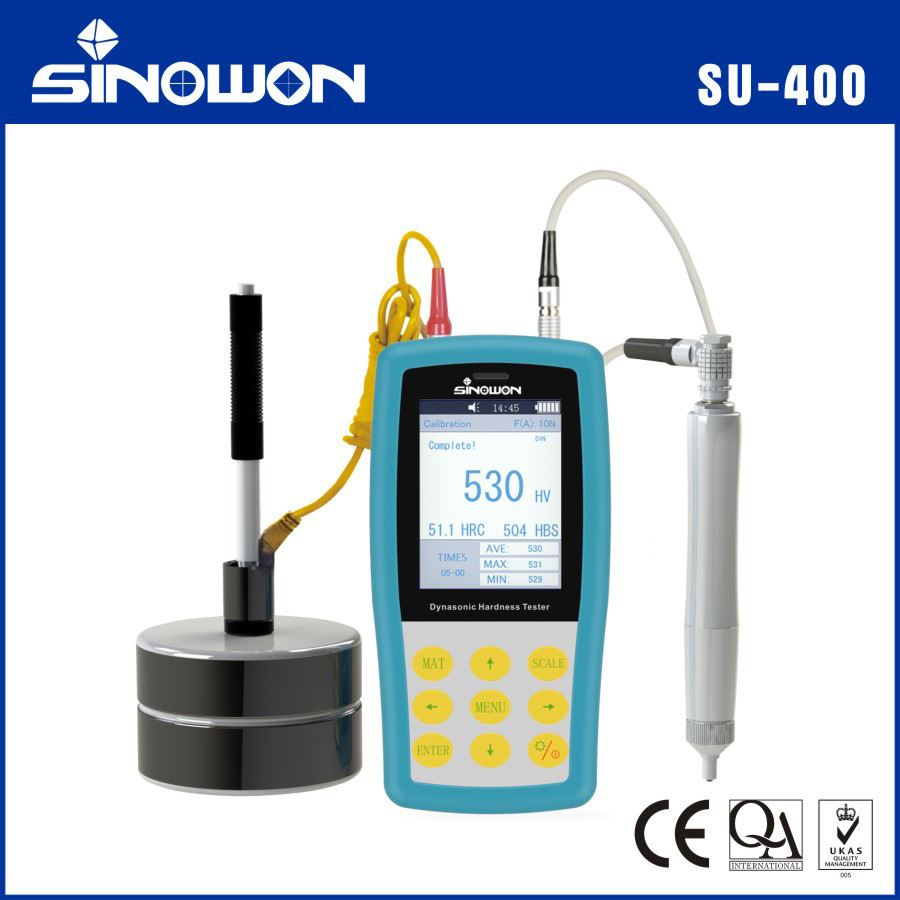

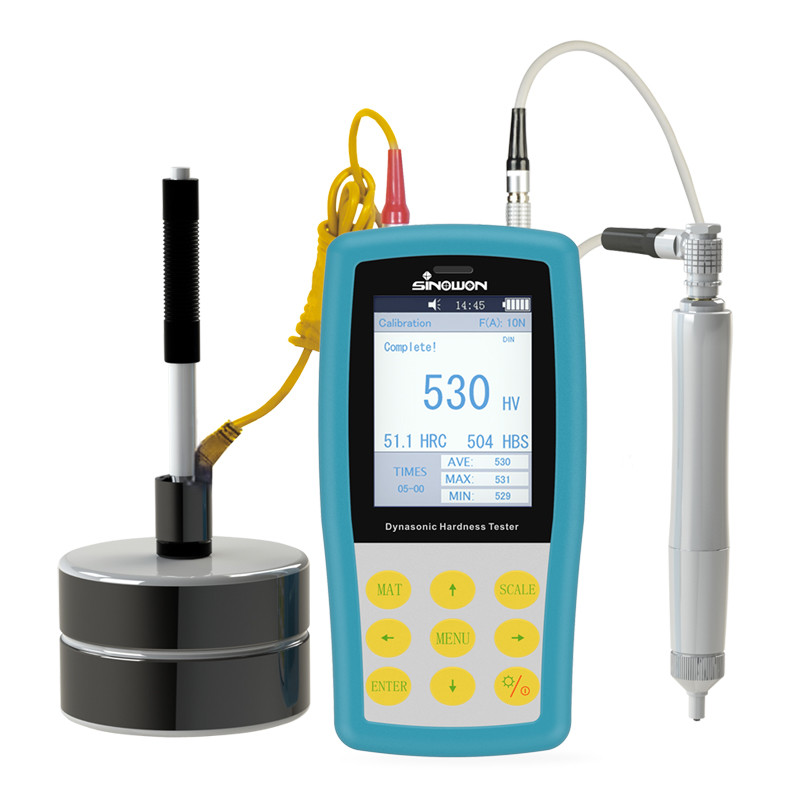

Przenośny uniwersalny twardościomierz Dynasonic SU-400H
Krótkie wprowadzenie:
● Twardościomierz Dynasonic SU-400 to uniwersalny, przenośny durometr z podwójną metodą testowania. Wykorzystuje on podwójną metodę opartą na impedancji kontaktowej ultradźwiękowej: UCI i dynamicznym odbiciu: Leeb, aby przeprowadzić test twardości w jednym instrumencie. Rozwiązuje to dylemat, że metoda Leeb nie może testować twardości powłok i powleczeń (w UCI), a metoda UCI nie może testować materiału o grubej strukturze krystalicznej w przemyśle odlewniczym (w Leeb).
● SU-400 może współpracować nie tylko z zmotoryzowanymi i ręcznymi sondami UCI, ale także z sondą udarową Leeb, co czyni go uniwersalnym narzędziem do testowania twardości materiałów o drobnej lub grubej strukturze krystalicznej w przemyśle metalowym.
● System sondy UCI SU-400 jest idealny do pomiaru twardości powłok i galwanizacji, umożliwiając skuteczne mierzenie twardości chromu, powłok miedzianych, warstw nawęglanych i warstw azotowanych.
● System sondy dynamicznej Leeb SU-400 nadaje się do pomiaru twardości materiałów o grubej strukturze, takich jak odlewy i odkuwki.
● SU-400 jest durometrem NDT (nieniszczący test), ponieważ wgniecenie kontaktowe jest zbyt małe, aby je zaobserwować. Jest to jedno z doskonałych rozwiązań do testowania twardości gotowych produktów, takich jak formy, koła zębate, wały, pręty, śruby, szyny itp.
● SU-400 jest zgodny ze standardami ASTM A1038-2005, DIN standard DIN50159-1-2008 oraz China National standard GB/T 34205-2017, GB/T 17394.
Cechy:
● Jedno urządzenie, dwa zastosowania — obsługa sondy ultradźwiękowej i urządzenia udarowego Leeb.
● Metalowa obudowa — metaliczna tekstura, skutecznie ekranuje zakłócenia elektromagnetyczne, poprawia stabilność instrumentu.
● Kolorowy wyświetlacz — wyświetla aktualną wartość pomiaru, skumulowaną wartość pomiaru, wartość maksymalną, minimalną i średnią.
● Transfer Bluetooth — obsługa bezprzewodowego drukowania Bluetooth i przesyłania danych.
● Masowa pamięć — zapisuje 1000 grup danych.
● Dostęp do kalibracji — zapisuje 20 grup danych kalibracyjnych bez konieczności ponownej kalibracji dla tego samego materiału.
Specyfikacje:
| Towar |
Twardościomierz Dynasonic |
| Model |
SU-400H |
| Kod# |
882-151H
|
| Sonda ultradźwiękowa |
Sonda ręczna HP-1K, HP-2K, HP-5K, HP-10K i sonda zmotoryzowana MP-300, MP-500, MP-800, MP-1000 |
| Urządzenia udarowe |
Dostawa standardowa: D (opcjonalnie DC, DL, D+15, C, G) |
| Skala twardości |
HL, HV, HB, HRC, HRB, HRA, HS itp. |
| Zakres pomiarowy |
HV:50～1599; HRC:20～68; HB:76～650；HRB:41～105; HLD:170～960；
|
| Dokładność pomiaru |
HV: ±3%HV; HRC: ±1.5HRC; HB: ±3%HB; HL: ±8HL |
| Rozdzielczość |
0.1HR, 1HV, 1HB, 1HLD,0.1HS |
| Wyświetlanie wyników |
Wartość pomiaru, Max, Min, Śr., tryb pojedynczy, tryb wsadowy itp. |
| Przechowywanie danych |
1000 wyników testów i 20 danych kalibracyjnych |
| Przesyłanie danych |
Bluetooth |
| Ciągły czas pracy |
10h (wyłączenie podświetlenia) |
| Środowisko pracy |
Temperatura: -10℃~50℃; Wilgotność: 30%~80% |
| Napięcie robocze |
4.2V |
| Tryb ładowania |
USB |
| Wymiary |
160x80x31mm |
| Waga |
≤500g (bez sondy) |

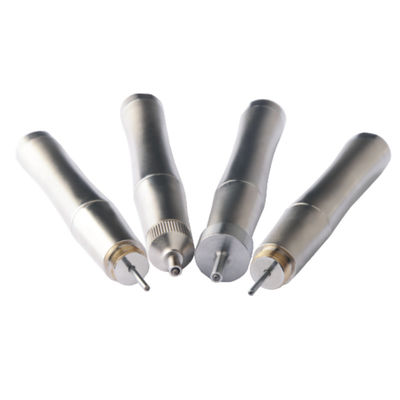

Ręczna sonda do twardościomierza ultradźwiękowego
Cechy:
● Wprowadzono najnowszą technologię czujników ultradźwiękowych
● Uzyskanie dokładnej wartości twardości bez urządzeń pomocniczych
● Obsługa szybkiego pomiaru 360°
● Doskonała konstrukcja ergonomiczna, łatwa do trzymania
● Odpowiednie wymiary i waga sondy ułatwiają kontrolę
● Szybki i dokładny pomiar krawędzi i ustalonej pozycji próbki
● Mikro wgniecenie, nieniszczące dla próbki
Specyfikacje sondy ręcznej:
| Typ sondy |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| Kod# |
882-311 |
882-321 |
882-331 |
882-341 |
| Uwaga |
Opcjonalnie |
Standard |
Opcjonalnie |
Opcjonalnie |
| Siła obciążenia |
10N |
20N |
50N |
98N |
| Średnica |
21mm |
21mm |
21mm |
21mm |
| Długość |
154mm |
154mm |
154mm |
154mm |
| Średnica pręta oscylacyjnego |
2.4mm |
2.4mm |
3mm |
3mm |
| Chropowatość powierzchni pomiarowej |
Ra<3.2um |
Ra<5um |
Ra<10um |
Ra<15um |
| Minimalna waga materiału testowego |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Minimalna grubość materiału testowego |
2mm |
2mm |
2mm |
2mm |

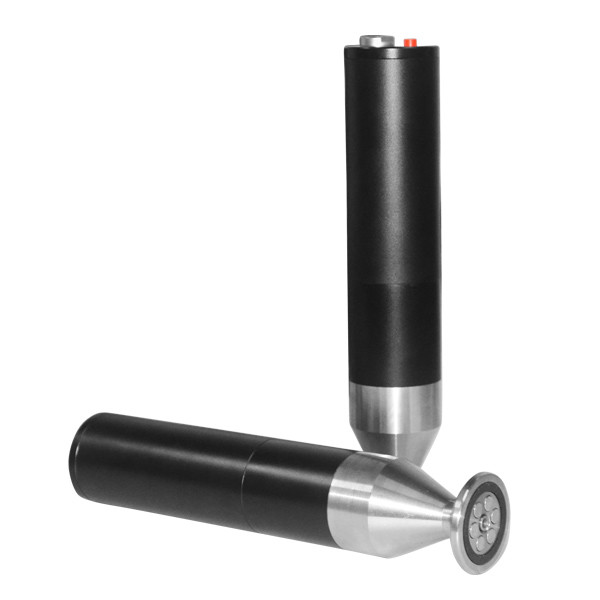

Zmotoryzowana sonda do twardościomierza ultradźwiękowego:
Cechy:
● Wprowadzono najnowszą technologię czujników ultradźwiękowych
● Uzyskanie dokładnej wartości twardości bez urządzeń pomocniczych
● Doskonała konstrukcja ergonomiczna, łatwa do trzymania
● Szybki i dokładny pomiar krawędzi i ustalonej pozycji próbki
● Mikro wgniecenie, nieniszczące dla próbki
● Sterowanie zmotoryzowane, szybki pomiar jednym klawiszem
● Eliminacja błędu drżenia ręki przez sondę ręczną, wyższa dokładność i powtarzalność
● Bardziej odpowiednie do cienkich elementów, twardości warstwy powłoki
Specyfikacje sondy zmotoryzowanej:
| Typ sondy |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| Kod# |
882-221 |
882-231 |
882-241 |
882-251 |
882-261 |
| Uwaga |
Opcjonalnie |
Opcjonalnie |
Opcjonalnie |
Opcjonalnie |
Opcjonalnie |
| Siła obciążenia |
3N |
5N |
8N |
10N |
20N |
| Średnica |
46mm |
46mm |
46mm |
46mm |
46mm |
| Długość |
200mm |
200mm |
200mm |
200mm |
200mm |
| Średnica pręta oscylacyjnego |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
| Minimalna waga materiału testowego |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Minimalna grubość materiału testowego |
2mm |
2mm |
2mm |
2mm |
2mm |
Zastosowanie przenośnego uniwersalnego twardościomierza Dynasonic:
● Pomiar twardości krawędzi kołnierza i stemplowania korzenia zęba, formy, blachy, powierzchniowo utwardzonego zęba i rowka zęba oraz części stożkowej;
● Pomiar twardości osi, rur cienkościennych i pojemników;
● Pomiar twardości kół i wirnika turbiny;
● Pomiar twardości ostrza wiertła;
● Pomiar twardości części spawanych;
● Pomiar głębokości pewnej apertury, głębokiego wgniecenia, wypukłego znaku o większym promieniu, nieregularnej płaszczyzny;
● Pomiar twardości większości metali żelaznych, metali nieżelaznych i innych stopów w produkcji przemysłowej.
