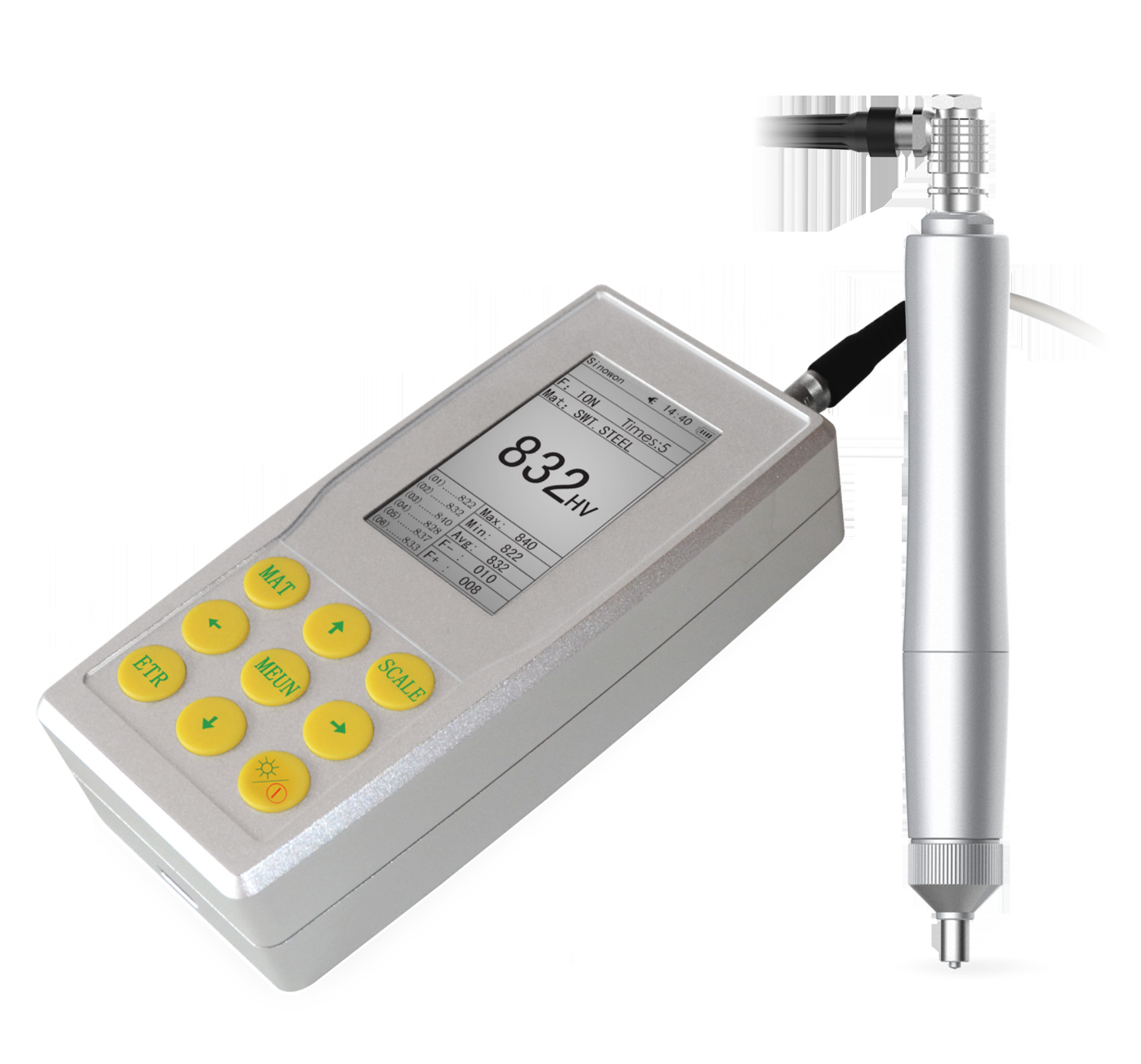

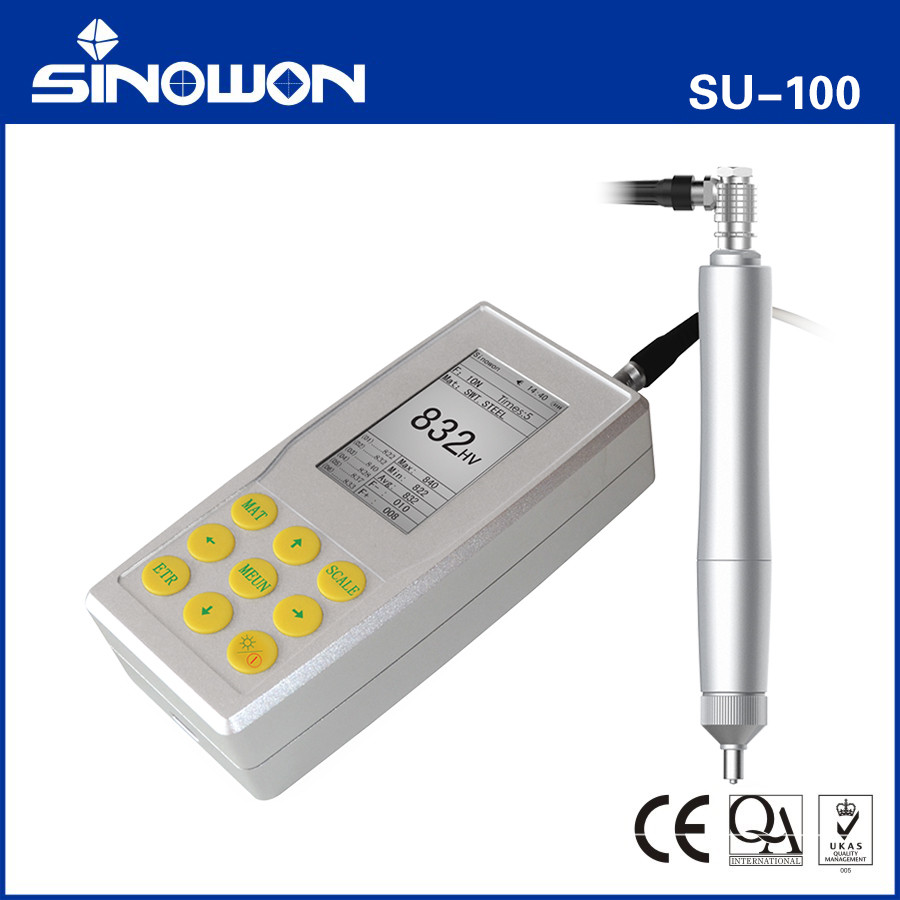

Ręczny ultradźwiękowy tester twardości SU-100
Wprowadzenie do SU-100:
● Obecnie istnieją różne metody pomiaru twardości, powszechnie stosowane to m.in. Brinella, Rockwella, Vickersa, Leeba, itp., podczas gdy wady powyższych metod pomiaru twardości są oczywiste.
● Rockwell i Brinell z dużą siłą obciążenia i dużym wgnieceniem prowadzą do poważnych zniszczeń na powierzchni próbki.
● Vickers wykorzystuje pomiar optyczny, ale tylko profesjonalni technicy mogą go sprawnie obsługiwać, niemożliwe jest zmierzenie twardości ciężkich elementów obrabianych, zainstalowanych maszyn i trwale zmontowanych części.
● Tester twardości Leeba wykorzystuje metodę odbicia i pośrednią do pomiaru twardości, co łatwo prowadzi do dużych odchyleń podczas konwersji na skale Birnella, Rockwella i Vickersa.
● Ultradźwiękowy tester twardości SU-100 wykorzystuje metodę impedancji kontaktowej ultradźwięków do porównawczego pomiaru twardości elementów testowych, z zaletami wysokiej dokładności, wydajności, przenośności i łatwej obsługi.
● Ultradźwiękowy tester twardości SU-100 jest szeroko stosowany do pomiaru twardości małych odkuwek, materiałów odlewanych, kontroli spoin, strefy wpływu ciepła, matryc i form do tłoczenia azotowanych jonowo, form, pras, cienkościennych części, łożysk, boków zębów itp.
Specyfikacje:
| Towar |
Ultradźwiękowy tester twardości |
| Model |
SU-100 |
| Kod# |
882-121 |
| Siła obciążenia |
2Kgf Ręczna sonda HP-2K |
| Wciskacz |
Wciskacz diamentowy Vickersa 136° |
| Zakres pomiarowy |
HB: 85-650; HV 80-1599; HRC 20-70; HRB: 41-100; HRA: 61-85.6
HS: 34.2-97.3; Mpa: 255-2180N/mm
|
| Dokładność pomiaru |
HV: ±3%HV; HRC: ±1.5HRC; HB: ±3%HB; HLD: ±5HLD; |
| Kierunek pomiaru |
Obsługa 360° |
| Przechowywanie danych |
Zapisanie 1000 grup danych pomiarowych i 20 grup danych kalibracyjnych |
| Skala twardości |
HV,HB,HRC, HLD |
| Wyświetlanie danych |
Siła obciążenia, Czasy testowania, Wynik testu, Średnia,
Maksimum, Minimum, Odchylenie i skala konwersji. |
| Wskazanie twardości |
Wyświetlacz LCD |
| Środowisko pracy |
Temperatura: -10℃~50℃; Wilgotność: 30%~80%R.H |
| Napięcie robocze |
DC 6V |
| Wymiary instrumentu |
60*80*31mm |
| Waga netto |
Około 500g (bez sondy) |

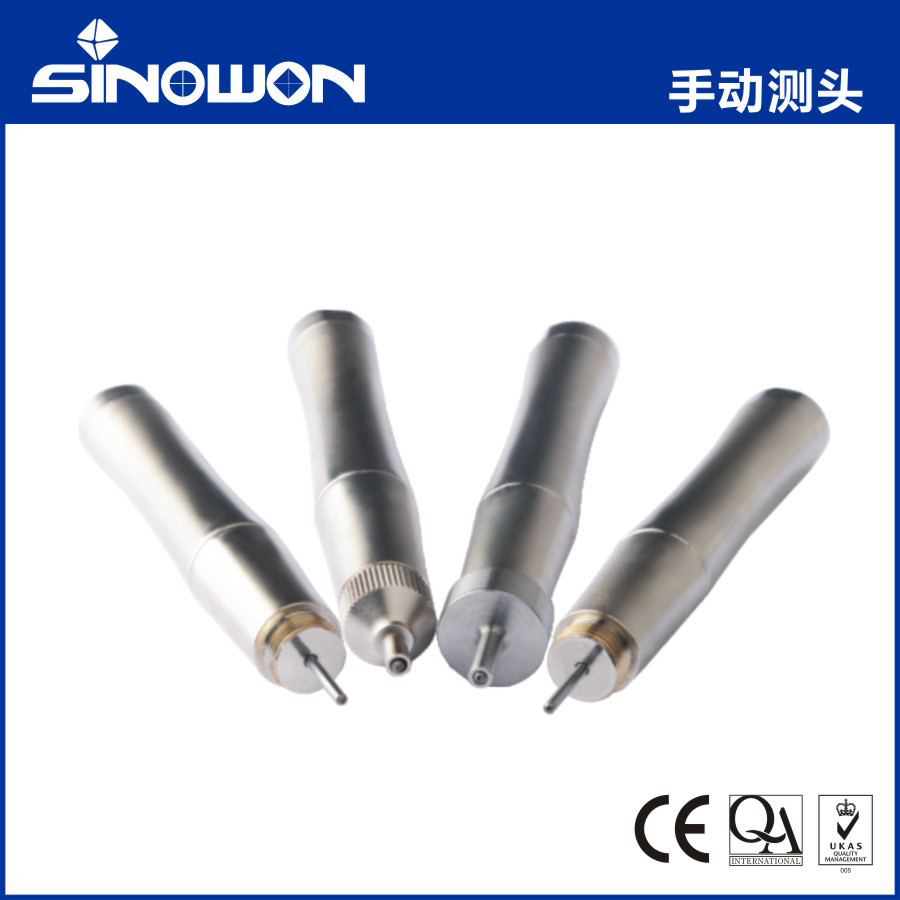

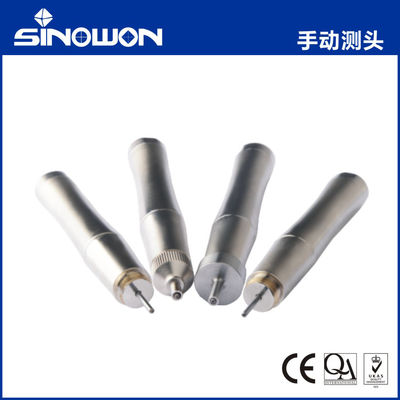

Ręczna sonda do ultradźwiękowego testera twardości
Cechy:
● Wprowadzono najnowszą technologię czujników ultradźwiękowych
● Uzyskanie dokładnej wartości twardości bez urządzeń pomocniczych
● Obsługa szybkiego pomiaru 360°
● Doskonała konstrukcja inżynierii ludzkiej, łatwa do trzymania
● Odpowiedni wymiar i waga sondy są wygodne w obsłudze
● Szybki i dokładny pomiar krawędzi i ustalonej pozycji próbki
● Mikro wgniecenie, nieniszczące dla próbki
Specyfikacje sondy ręcznej:
| Typ sondy |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| Kod# |
882-311 |
882-321 |
882-331 |
882-341 |
| Uwaga |
Opcjonalnie |
Standard |
Opcjonalnie |
Opcjonalnie |
| Siła obciążenia |
10N |
20N |
50N |
98N |
| Średnica |
21mm |
21mm |
21mm |
21mm |
| Długość |
154mm |
154mm |
154mm |
154mm |
| Średnica pręta oscylacyjnego |
2.4mm |
2.4mm |
3mm |
3mm |
| Chropowatość powierzchni pomiarowej |
Ra<3.2um |
Ra<5um |
Ra<10um |
Ra<15um |
| Minimalna waga materiału testowego |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Minimalna grubość materiału testowego |
2mm |
2mm |
2mm |
2mm |

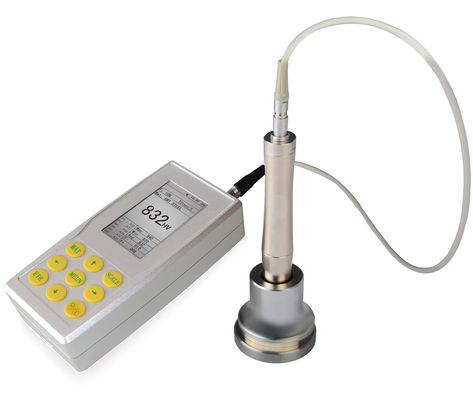

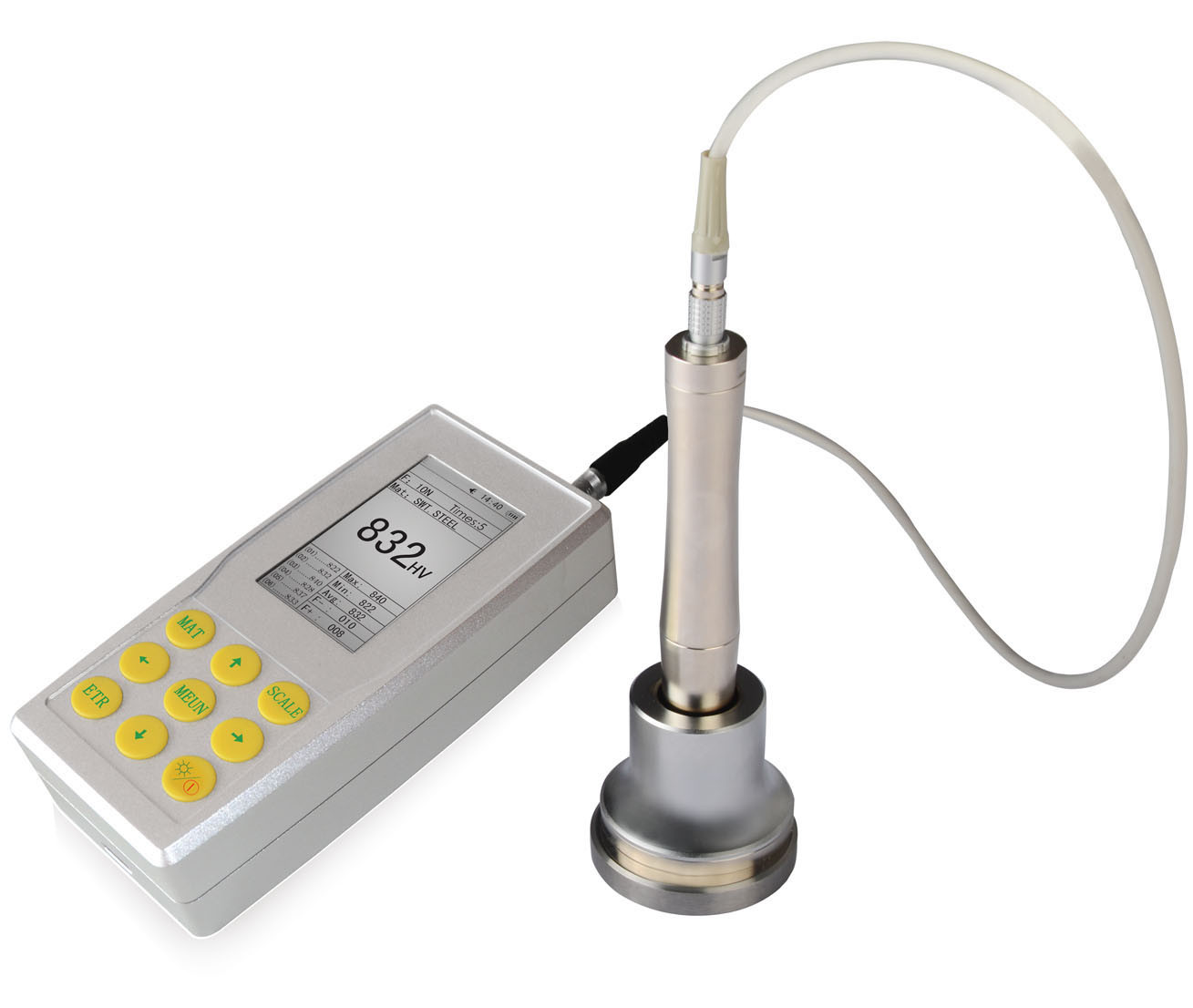

Silnikowa sonda do ultradźwiękowego testera twardości:
Cechy:
● Wprowadzono najnowszą technologię czujników ultradźwiękowych
● Uzyskanie dokładnej wartości twardości bez urządzeń pomocniczych
● Doskonała konstrukcja inżynierii ludzkiej, łatwa do trzymania
● Szybki i dokładny pomiar krawędzi i ustalonej pozycji próbki
● Mikro wgniecenie, nieniszczące dla próbki
● Sterowanie silnikiem, szybki pomiar jednym klawiszem
● Eliminacja błędu drżenia dłoni przez sondę ręczną, wyższa dokładność i powtarzalność
● Bardziej odpowiedni do cienkich elementów, twardości warstwy powłoki
Specyfikacje sondy silnikowej:
| Typ sondy |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| Kod# |
882-221 |
882-231 |
882-241 |
882-251 |
882-261 |
| Uwaga |
Opcjonalnie |
Opcjonalnie |
Opcjonalnie |
Opcjonalnie |
Opcjonalnie |
| Siła obciążenia |
3N |
5N |
8N |
10N |
20N |
| Średnica |
46mm |
46mm |
46mm |
46mm |
46mm |
| Długość |
200mm |
200mm |
200mm |
200mm |
200mm |
| Średnica pręta oscylacyjnego |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
| Minimalna waga materiału testowego |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Minimalna grubość materiału testowego |
2mm |
2mm |
2mm |
2mm |
2mm |
Zastosowanie przenośnego uniwersalnego testera twardości Dynasonic:
● Pomiar twardości krawędzi kołnierza i korzenia zęba, tłoczenia, formy, blachy, powierzchniowo utwardzonego zęba i rowka zęba oraz części stożkowej;
● Pomiar twardości osi, cienkościennych rur i pojemników;
● Pomiar twardości kół i wirnika turbiny;
● Pomiar twardości ostrza wiertła;
● Pomiar twardości części spawanych;
● Pomiar głębokości pewnej apertury, głębokiego wgniecenia, wypukłego znaku o większym promieniu, nieregularnej płaszczyzny;
● Pomiar twardości większości metali żelaznych, metali nieżelaznych i innych stopów w produkcji przemysłowej.
