Automatyczny cyfrowy układ pomiarowy optyczny do testowania twardości Mikro Vickers
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Kod#: 823-170-2005
System ładowania: Automatyczne
Zmotoryzowany stolik XY: Miniaturowy silnik krokowy o wymiarach dł.: 180*szer.: 140 mm
Skok sceny XY: 50X50mm
Minimalny krok: 0,625um
Czas ładowania: 1~60s regulowany
Wieżyczka: Automatyczna wieża
Cel: 10×, 50×
Max. Maks. Height of Specimen Wysokość próbki: 200mm
Gardło instrumentalne: 170 mm
Wymiar: Wymiary: 525*323*773mm
Waga netto: 75 kg
Podkreślić:

Automatyczny cyfrowy tester twardości Mikro Vickers

,

Optyczny cyfrowy czujnik twardości Mikro Vickers

,

Automatyczny system badania twardości

Podstawowe informacje
Miejsce pochodzenia: Dongguan, Chiny
Nazwa handlowa: SINOWON
Orzecznictwo: CE
Numer modelu: AutoVicky ZHV-VH2005
Zapłata
Szczegóły pakowania: sklejka
Czas dostawy: 15 dni roboczych
Zasady płatności: L/C, T/T
Możliwość Supply: 100 zestawów/miesiąc
opis produktu

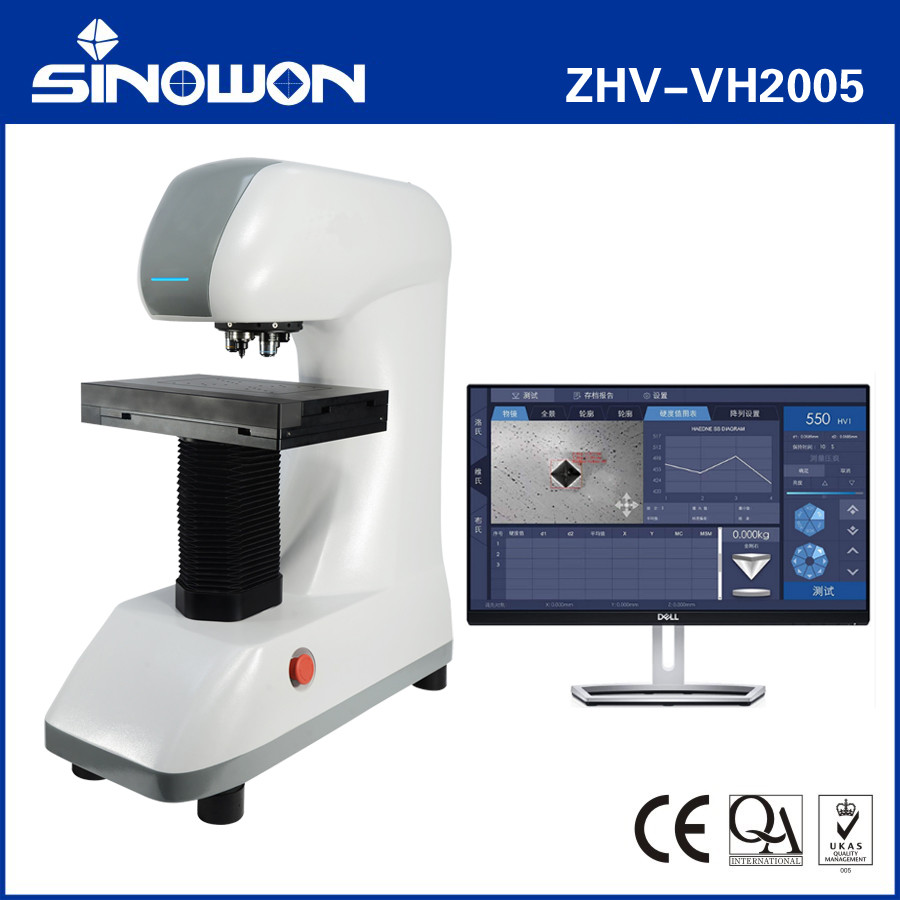

Automatyczny tester twardości MicroVickers AutoVicky ZHV-VH2005





Automatyczny cyfrowy układ pomiarowy optyczny do testowania twardości Mikro Vickers 0



Wprowadzenie:



Metoda Vickers oparta jest na optycznym systemie pomiarowym, określa zakres ładunków lekkich przy użyciu diamentowego wciągacza do wykonania wciągu, który jest mierzony i przekształcany w wartość twardości.Jest bardzo przydatny do testowania na wielu rodzajach materiałów., ale próbki badawcze muszą być polerowane, aby umożliwić pomiar wielkości odcisków.od 5gf do 2Kgf, chociaż "makro" obciążenia Vickers mogą wynosić do 50 kg lub więcej.

Metody Micro Vickers są stosowane do testowania metali, ceramiki i kompozytów - niemal każdego rodzaju materiału.jest przydatny do różnych zastosowań: badanie bardzo cienkich materiałów, takich jak folie, lub pomiar powierzchni części, małych części lub małych powierzchni, pomiar poszczególnych mikrostruktur,lub pomiaru głębokości twardnienia obudowy poprzez przecinanie części i wykonanie serii wgłębienia w celu opisania profilu zmiany twardości.



Krótkie wprowadzenie:



AutoVicky ZHV-VH2005 to automatyczny system testowania twardości mikro-Vickers z wizją maszynową, silnikowaną platformą X-Y, opcjonalnym systemem autofokusu i systemem oprogramowania komputerowego ATS-300,Ma automatyczne pomiary w zakresie wgłębienia Vickers, eliminuje błędy ludzkiej pracy, znacznie poprawia wydajność pracy, sprawia, że pomiary testowania twardości są dokładniejsze i łatwiejsze.



Charakterystyka:

  • Doskonały silnik testowania twardości VH2005A Micro Vickers z liniową strukturą podnoszącą dla systemu obciążania ciężarem.
  • Precyzyjny układ komórki obciążeniowej od 5gf do 2000gf oraz automatyczne ładowanie, przechowywanie i rozładunek podczas procesu testowania

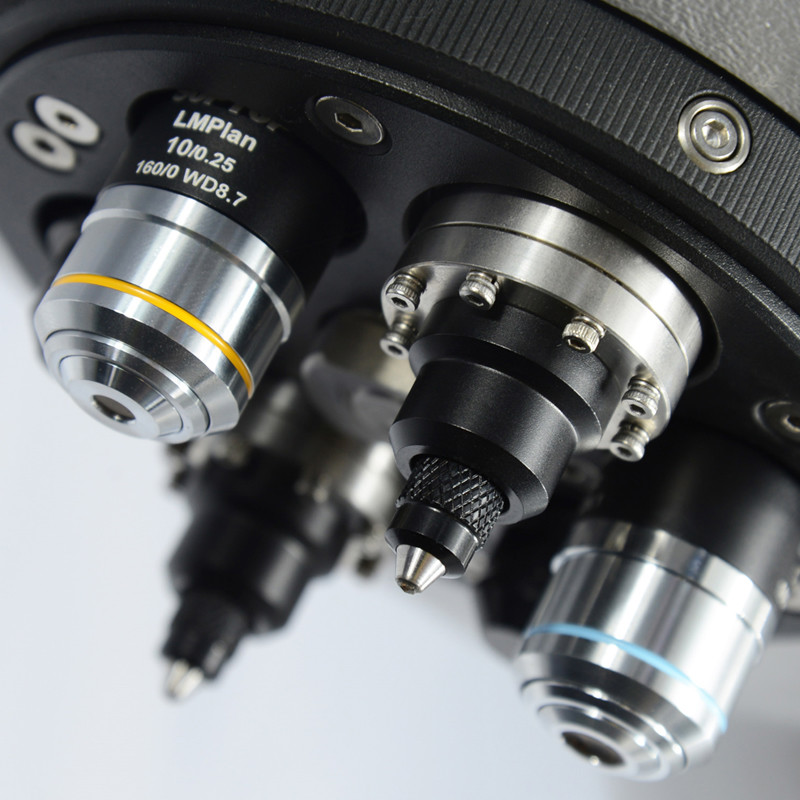

  • Stabilna automatyczna wieża z 6-pozycją roboczą, MicroVickers diamentowy wkładnik, 10x i 50x obiektyw są instalowane na jednej płaszczyźnie ogniskowej.
  • Ścieżka optyczna o wysokiej rozdzielczości z kamerą 8MPixel sprawia, że wcięcie twardości jest ostre, powiększenie wideo przekracza 2000x, sprawia, że pomiar małych wcięć jest łatwy.
  • Zmotowana platforma X-Y o rozmiarze metalowym 110x100mm i mierniku 120x120mm, może być zaprogramowana do automatycznego testowania twardości próbki Vickers.
  • Z-axis Autofocus System ostrości jako standardowa dostawa
  • Mocne automatyczne oprogramowanie testowe Vickers ATS-300 z inteligentnymi funkcjami testowymi
  • System operacyjny Windows, Word, Excel, PDF i inne dostosowane raporty wyjściowe są dostępne.





Specyfikacja:



Towar Automatyczny tester twardości MicroVickers
Model AutoVicky ZHV-VH2005
Kod# 823-170-2005
Siła ładowania N 0.098~19.60
Gf 5~2000
System ładowania Automatyczne
Zmotywowany etap X-Y Mini-Step-Motor o rozmiarze L:180*W:140mm
Uderzenie w fazie X-Y 50x50 mm
Minimalny krok 0.625um
Język Angielski
Czas ładowania 1 ~ 60s regulowane
Wieża Automatyczna wieża
Celem 10x, 50x
System ostrości osi Z Ręczne skupienie za pomocą systemu worm gear
Minimalna jednostka pomiaru 00,025 μm
Maksymalna wysokość próbki 200 mm
Głowa przyrządu 170 mm
Standardy wykonawcze GB/T 4340.2; ISO 6507; ASTM E92; JIS Z2244
Zasilanie AC220V/50; 110V/60 Hz
Wymiar (L × W × H) 525* 323* 773 mm
Oprogramowanie do automatycznego testowania Oprogramowanie do analizy i pomiaru obrazu ATS-300 (Dongle i CD)
Rodzaj aparatu Kamera 8 megapixelów HD
Kontroler ruchu Automatyczny system sterowania platformą X-Y
Monitor 21.5 HDMI Monitor
Waga netto 75 kg
Waga brutto 120 kg





Wprowadzenie oprogramowania pomiarowego Vickers and Knoop

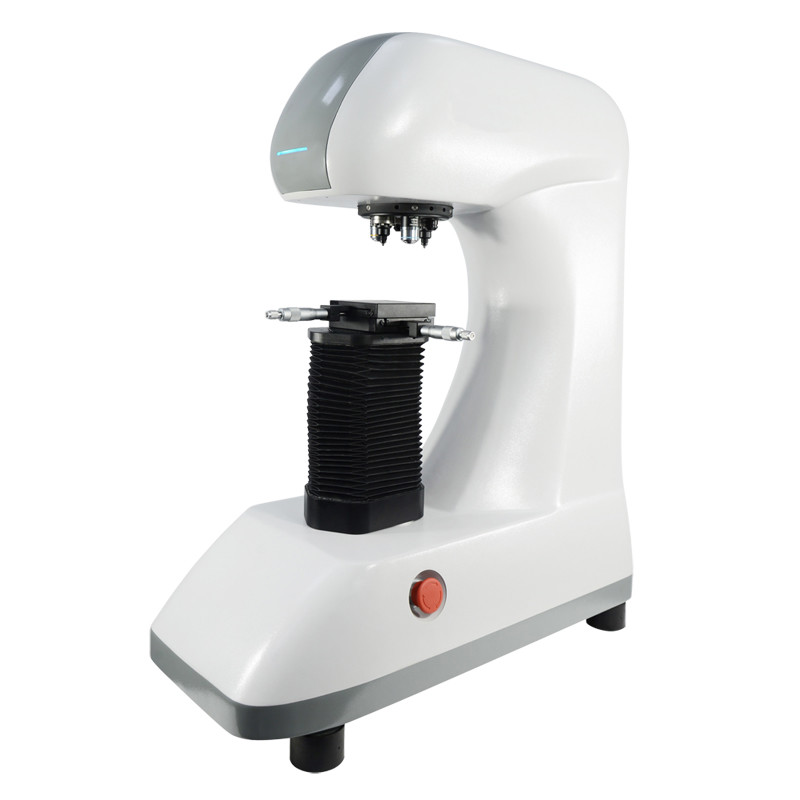

Automatyczny cyfrowy układ pomiarowy optyczny do testowania twardości Mikro Vickers 1



Zalety oprogramowania:



● Może wykonywać skanowanie panoramiczne, skanować ogólną grafikę produktu do komputera, wybierać dowolną pozycję, a produkt automatycznie przeniesie się do wymaganej pozycji

● Może obsługiwać 17 sposobów planowania ścieżki, ustawić dowolną liczbę, taką jak współrzędne 30-punktowe, kliknij start, a maszyna automatycznie ukończy pomiar 30-punktowy bez obsługi ręcznej,automatyczne ładowanie, automatyczne skupianie i automatyczne pomiary.

● Wyposażony w opcjonalny silnik o osi Z i system automatycznego skupiania, nie ma potrzeby ręcznego znajdowania odległości ogniskowej, a maszyna automatycznie się skupi.Wszystkie kroki są wykonywane przez oprogramowanie w celu uniknięcia błędów pomiarowych ręcznych.







Funkcja podstawowa:



● Zdolność automatycznego rozpoznawania obrazu odchylenia jest wiodąca, a wydajność wykrywania, stabilność i dokładność wyników wykrywania są wysokie.

● Dwa rodzaje kalibracji: kalibracja optyczna, (ręczna / automatyczna) kalibracja bloku twardości.arbitralne wielokrotne bloky standardowe oraz segmentowana kalibracja i preferowane pomiary.

● Oprócz automatycznego pomiaru dostępne są trzy opcje pomiaru ręcznego: pomiar czterech stron, pomiar czterech stron, pomiar czterech stron.pomiar diagonalny i pomiar czteropunktowy (porządek wyboru czterech wierzchołków może być arbitralny).

● Wykorzystuje się trzy rodzaje znaków odchylenia: "przezpięty", "Czerwony Krzyż" i "okrągły".

● Podczas ręcznego pomiaru pełni funkcję szkła powiększającego, co jest wygodne do znalezienia pozycji wierzchołka odchylenia;

● Unikalna funkcja skrótu klawiatury pozwala szybko przesunąć wybrany wierzchołek, aby zwiększyć wydajność pomiaru.

● Zapewnienie odległości pikseli i fizycznej odległości diagonalnej odchylenia oraz obliczenie wartości HV / HK w czasie rzeczywistym pod obciążeniem prądu.

● Automatyczne przełączanie wieży (przełączanie soczewki obiektywu i wciągacza).

● 5 milionów aparatów cyfrowych, które mogą wyświetlać wideo z odchyłkami na komputerze.

● W czasie rzeczywistym wyświetlanie i aktualizowanie stanu bieżącego testerów twardości: bieżący wciągacz / obiektyw, czas utrzymania obciążenia, siła obciążenia itp.

● Odległość między dwoma punktami można mierzyć ręcznie; można również jednocześnie wyświetlać wiele grup odległości na filmie lub obrazie.

● W przypadku różnych rozdzielczości, różnych obiektywów i różnych obciążeń oprogramowanie automatycznie wybierze najlepszy współczynnik kalibracji.

● Wszystkie informacje dotyczące punktów badawczych mogą być identyfikowane i oznakowane oddzielnie lub zgodnie z wymaganiami klienta.Informacje dotyczące identyfikacji punktu badawczego zostaną wyświetlone w tabeli sekwencji wartości badań i schematie wgłębienia w celu ułatwienia zapytaniaTa funkcja jest bardzo ważna dla dalszej analizy i przetwarzania.

● Zwróć się do GB, DIN, ISO, ASTM i innych norm konwersji twardości, aby zrozumieć: Vickers HV, Knoop HK; Rockwell: HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK; Surface Rockwell: HR15N, HR30N, HR45N, HR15T,HR30T, HR45T; realizować wzajemną konwersję między wartościami twardości, takimi jak Brinell HBS i Brinell HBW.

● Przy pomiarze sekwencji ścieżki twardej warstwy istnieje wiele elastycznych trybów ustawiania inicjalizacji, które automatycznie zapisuje i importuje poprzednią sekwencję ścieżki;Drogę pomiarową można również zapisać w zależności od potrzeb do ponownego ładowania.

● Wyniki pomiaru sekwencji ścieżki automatycznie generują odpowiednią wartość głębokości warstwy utwardzonej i krzywą zmiany twardości.

● Można wybrać wiele trybów analizy dla danych pomiarowych; wszystkie wyniki można ustawić w graficznym raporcie.

● Zawartość i format raportu można elastycznie ustawić, a dokumenty WORD i EXCEL można generować automatycznie.

● Można ustawić hasło i uprawnienia do zarządzania: zwykli operatorzy mogą mierzyć twardość tylko zgodnie z ustawionymi ustawieniami.

● Wbudowane standardowe narzędzie do konwersji wartości twardości może automatycznie konwersować zmierzoną wartość twardości zgodnie z tabelą i wymienić ją w tabeli wyników.







Funkcja zaawansowana:



Funkcja automatycznego skupiania.Można realizować automatyczne skupienie wgłębienia, a czas skupienia pojedynczego wgłębienia wynosi 2-5 sekund.ZHV-VH2005 musi być wyposażony w silnik o osi Z i system automatycznego skupiania)

Funkcja planowania tras.Jako rozszerzenie funkcji pomiaru odległości dokładne planowanie 17 trybów pomiarowej drogi jest wykonywane poprzez kliknięcie obrazu myszą.



1)Wybór wolnego punktu: kliknij dowolną pozycję obrazu, aby stać się ścieżką mierzoną.

2)Wybór kierunku: wybierz dowolny punkt wyjścia i odcinek linii prostej w dowolnym kierunku.

3)Normalny krawędź: kliknij w pobliżu krawędzi, aby automatycznie wygenerować normalne odcinki linii.

4)Dwa punkty normalne:Wybierz oba końce krawędzi, aby wygenerować środkowy odcinek linii normalnej.

5)Węgiel dzielący: trzy punkty budują kąty, aby wygenerować segmenty kątowe.

6)Trasa okrągła: dwupunktowe skupienie / promień, tworząc ścieżkę w czasie.

7)Kontur krawędzi: kliknij blisko krawędzi, aby automatycznie wygenerować ścieżkę wzdłuż krawędzi.

8)Odległość od krawędzi:Kliknij odległość wzdłuż krawędzi, aby wygenerować równoodległe odcinki linii.

9)Formularz fal zęba piła: okres, wysokość zębów i symetria zębów można określić ilościowo.

10)Centrum dwóch punktów: wybierz dwa punkty na obrazie, aby wygenerować punkt środkowy jako ścieżkę do pomiaru.

11)Wiersz:kliknij dowolny punkt wyjścia, odcinek linii prostej w dowolnym kierunku i zmienną odległość w środku.

12)Wielokrotność:wielowiersze punkty drogi.

13)Zigzag:Wielo-liniowy zigzag.

14)Interpolacja:wprowadzenie stałej liczby / odległości punktów ścieżki między dwoma punktami.

15)Matryca:punkty ścieżki macierzy prostokątnej.

16)Koło:punkt drogi koła.

17)Pierścień:punkt drogi okrągłej.



● Zapewnieniefunkcja kalibracji odchylenia wkładnika / soczewkiw celu wyeliminowania odchylenia mechanicznego pomiędzy wtyczką a soczewką oraz poprawienia ogólnego błędu systemu, tak aby poprawić dokładność wyników badań twardości.

Funkcja skanowania krawędzi.Poprzez ruch automatycznej platformy XY można skanować krawędź określonego obiektu i narysować kontur krawędzi obiektu.

Panoramiczna funkcja łączenia.Dzięki funkcji "skanowania panoramicznego" można uzyskać panoramę w określonym zakresie i zaplanować dowolną trasę na mapie.

Tryb regionalny i ciągłe badaniafunkcji.W przypadku wielu wgłębienia, które mogą istnieć w tym samym polu widzenia, można wybrać tryb obszaru, a podczas każdego pomiaru uwzględnia się tylko wgłębienia w obrębie ustawionego zakresu.W przypadku włączenia trybu obszarowego podczas ciągłego badaniaFunkcja korekty powierzchni

Funkcja korekty powierzchni.Jest zgodny z tabelą I i II normy ASTM E384 i zawiera wymagania dotyczące badań i korekty zakrzywionych części, takich jak kule i pręty.

Funkcja korekty kąta.Odchylenie kąta między platformą a kamerą można wyeliminować poprzez automatyczną korektę kąta i poprawić dokładność pozycjonowania platformy.

Funkcja wytrzymałości na złamania.Funkcję wytrzymałości na złamania można sprawdzić, aby zmierzyć dane o wytrzymałości na złamania z wcięcia.

Funkcja panoramicznego splicingu wielopamiętnowego.Po zakończeniu ciągłego testowania można przeprowadzić splicing panoramiczny dla wielu próbek jednocześnie, a następnie planowanie ścieżki można wykonać na tych panoramach.





Specyfikacja silnikowej platformy X-Y VMP-1212:



● Automatyczna platforma XY z układem stopniowo-motorowym: technologia przetwarzania klasy lotniczej

● Wyższa wydajność uszczelniająca zapewnia stabilność dokładności odzyskiwania w długim okresie

● Rozmiar platformy: 260 mm x 250 mm

● Maksymalne przesunięcie w kierunku XY: wymagania 50X50mm), minimalny krok: 0,625um

● Dokładność odpowiedzi: jednokierunkowy pełny zakres ≤ 3 μm

● Skanowanie całego biegu ≤ 20um

● Opcjonalnie Większa silnikowa platforma X-Y VMP1111

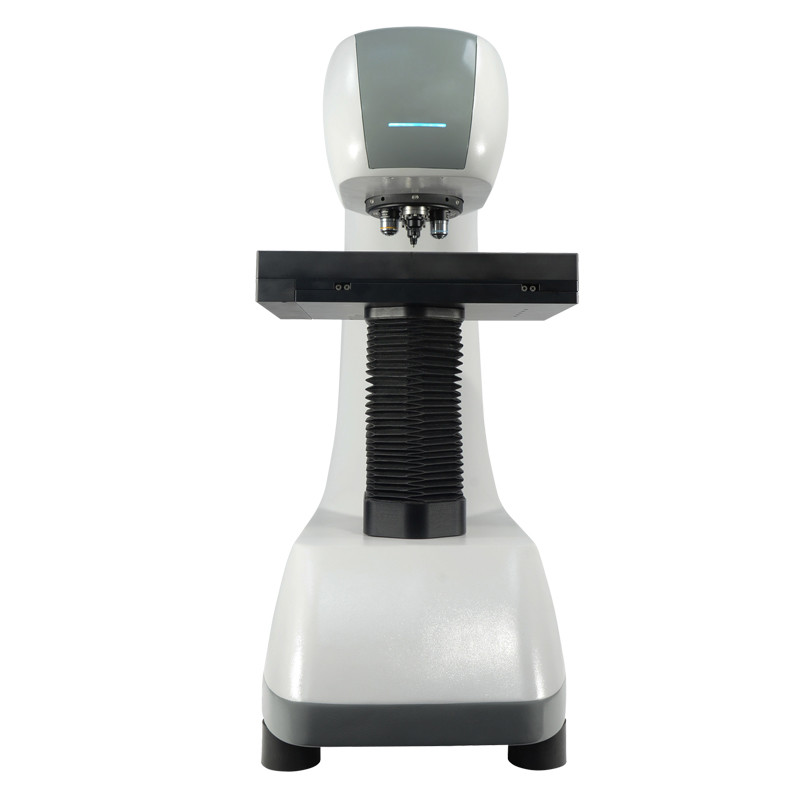

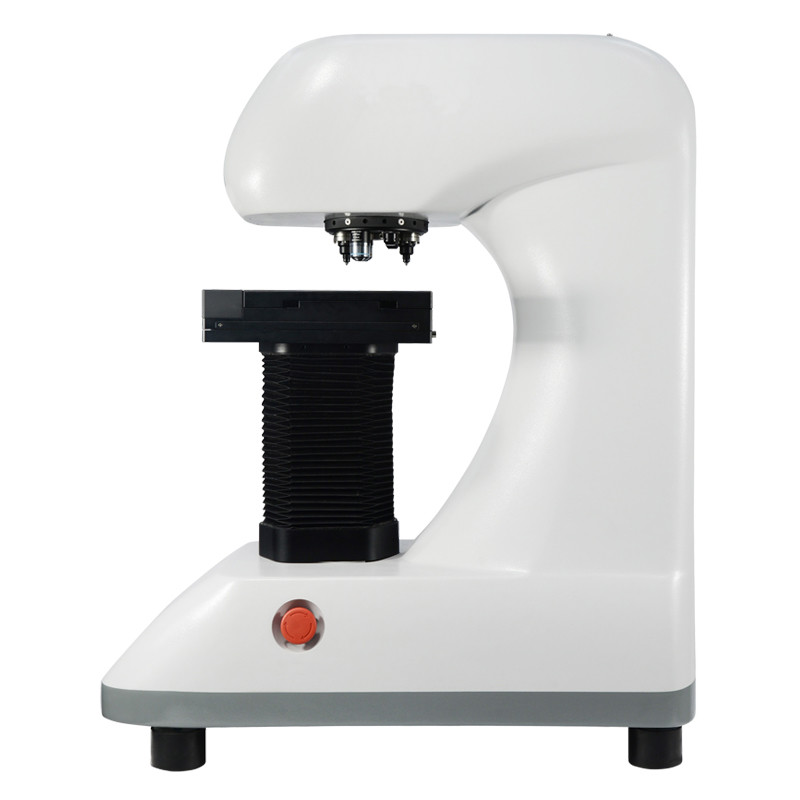

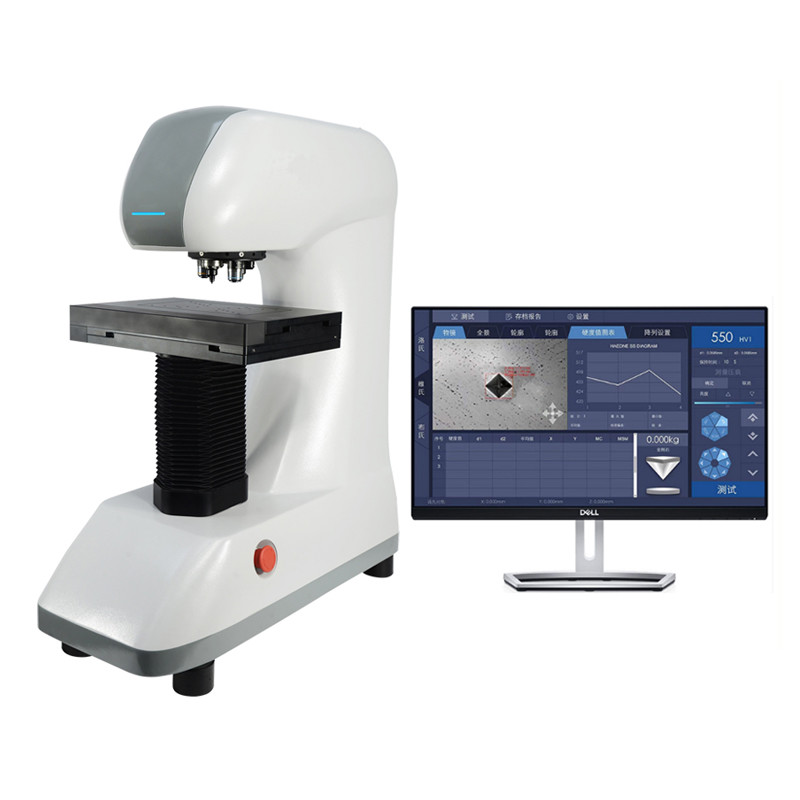

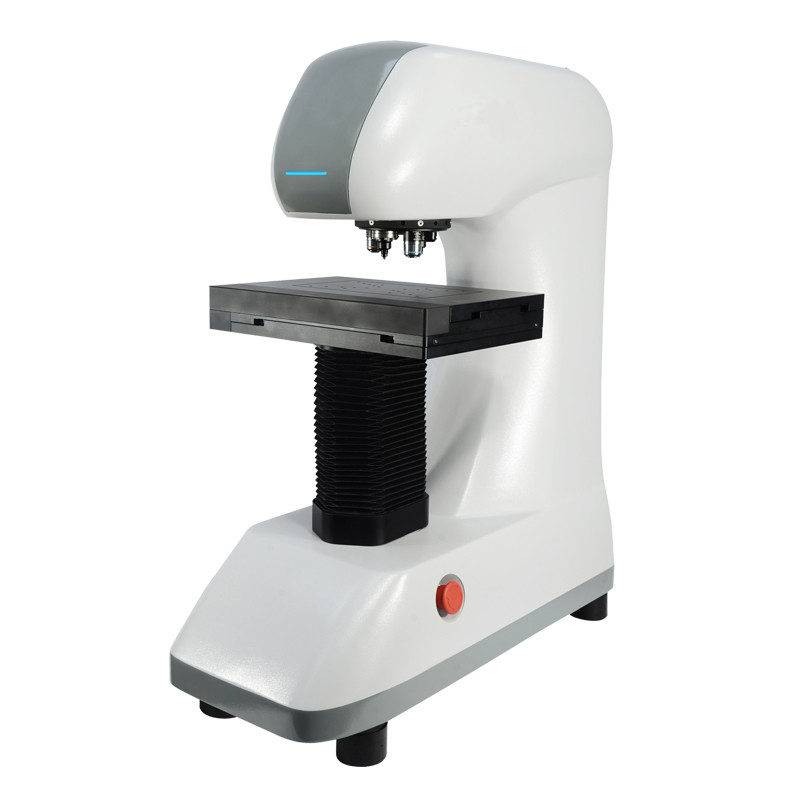

Automatyczny cyfrowy układ pomiarowy optyczny do testowania twardości Mikro Vickers 2Automatyczny cyfrowy układ pomiarowy optyczny do testowania twardości Mikro Vickers 3
