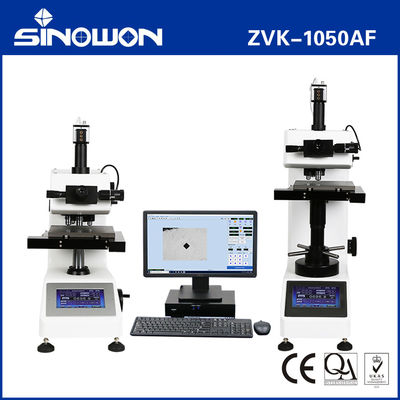

Automatyczny Mikro Makro Knoop I Vickers Test twardości AutoVicky ZVK-1050AF

Automatyczny tester twardości Micro&Macro Vickers i Knoop AutoVicky ZVK-1050AF


Zastosowanie produktu:

Metoda Vickersa opiera się na optycznym systemie pomiarowym, określa zakres obciążeń świetlnych za pomocą diamentowego wgłębnika, który wykonuje wgniecenie, które jest mierzone i przeliczane na wartość twardości. Jest bardzo przydatna do testowania szerokiej gamy materiałów, ale próbki testowe muszą być wypolerowane, aby umożliwić pomiar wielkości wgnieceń. Diament w kształcie piramidy o kwadratowej podstawie jest używany do testowania w skali Vickersa. Typowo obciążenia MicroVickers są bardzo lekkie, w zakresie od 10 g do 1 kgf, obciążenia MacroVickers mogą sięgać do 50 kgf.
Metody twardości Micro Vickers są stosowane do testowania metali, ceramiki i kompozytów - prawie każdego rodzaju materiału. Ponieważ w teście Vickersa wgniecenie testowe jest bardzo małe, jest przydatne w wielu zastosowaniach: testowanie bardzo cienkich materiałów, takich jak folie, lub pomiar powierzchni części, małych części lub małych obszarów, pomiar poszczególnych mikrostruktur lub pomiar głębokości hartowania powierzchniowego przez cięcie części i wykonywanie serii wgnieceń w celu opisania profilu zmiany twardości.

Wprowadzenie:

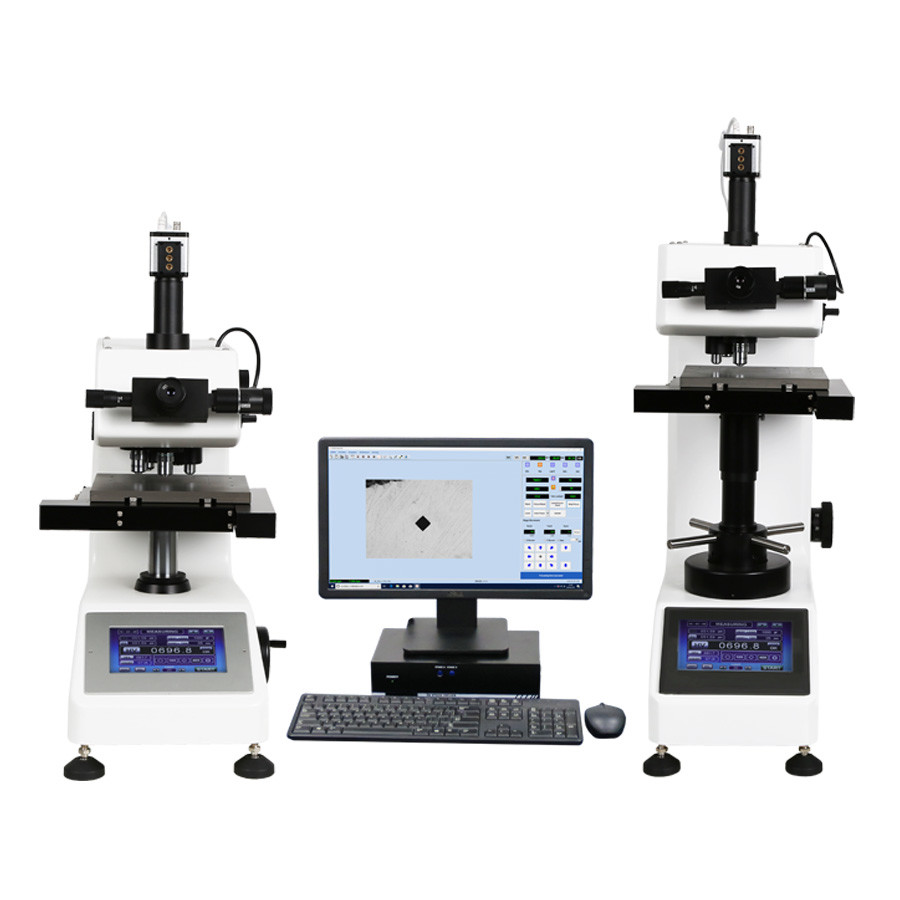

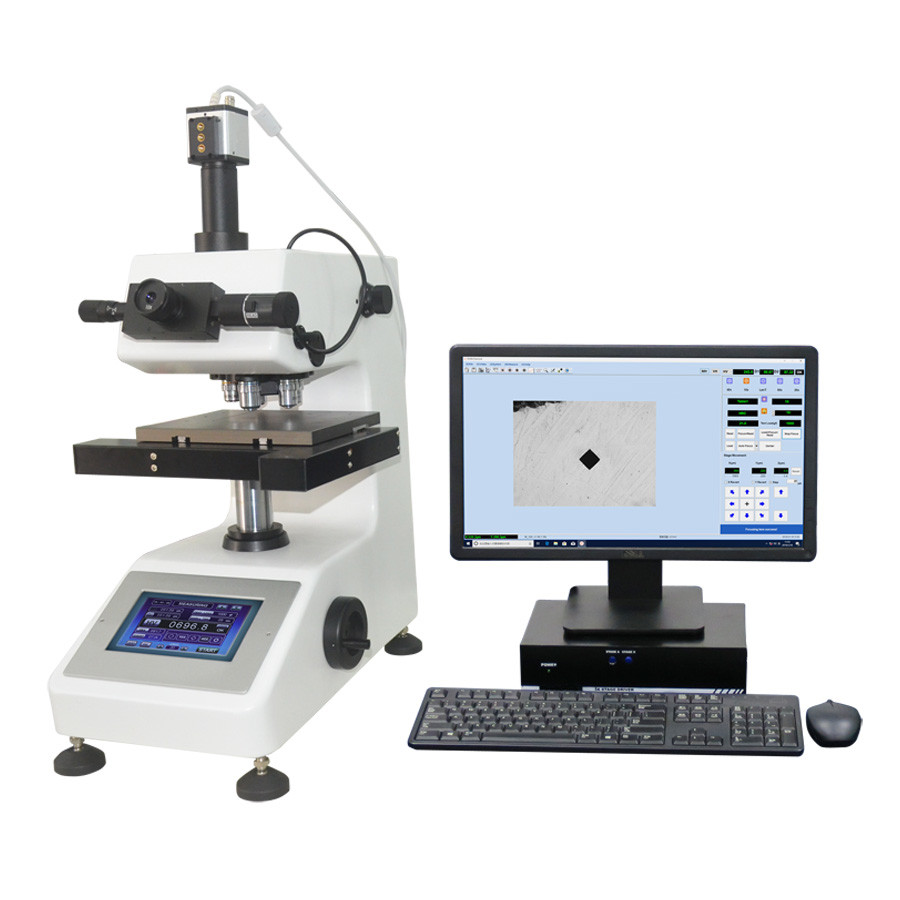

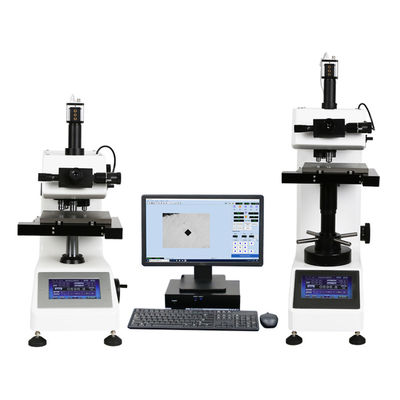

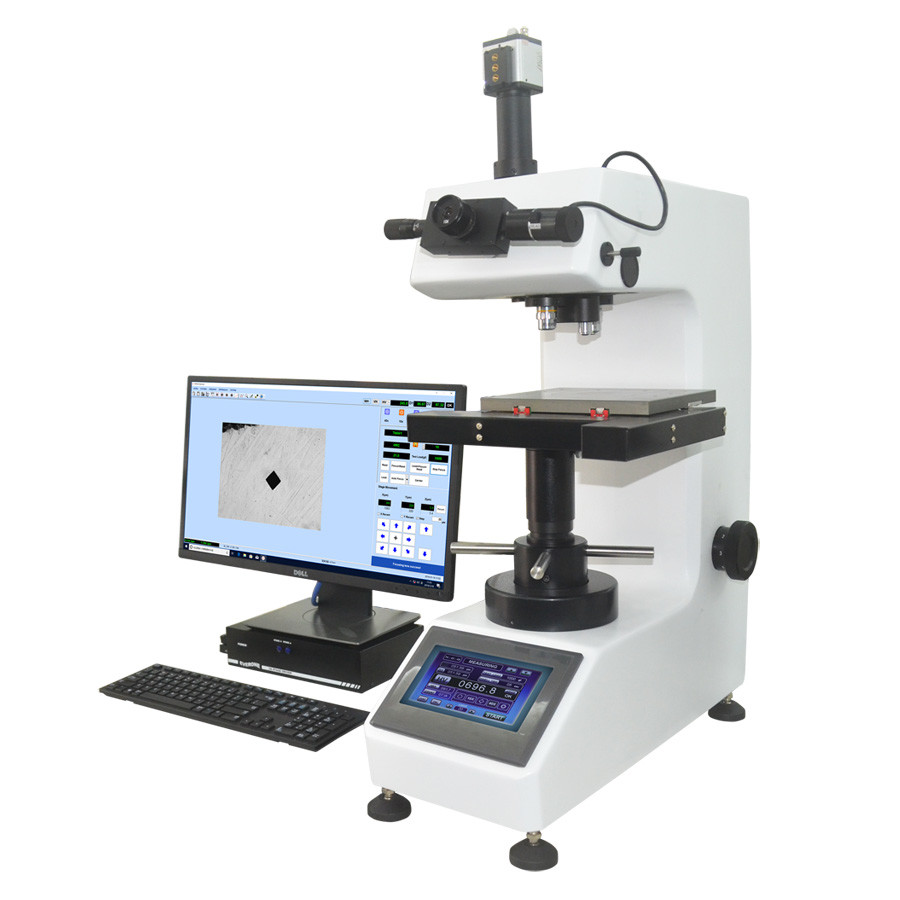

Sinowon AutoVicky ZHV-1050AF wykorzystuje jeden kontroler i jeden komputer PC do sterowania dwoma testerami twardości, jednym jest automatyczny tester twardości Micro Vickers i Knoop AutoVicky ZVK-1000F z systemem automatycznego ustawiania ostrości, drugim jest automatyczny tester twardości Macro Vickers AutoVicky ZHV-50A. Oba urządzenia są wyposażone w zmotoryzowany automatyczny stolik X-Y, posiada automatyczny pomiar wgniecenia Vickersa i Knoopa i może automatycznie dokonywać pomiaru głębokości warstwy wierzchniej, eliminuje błędy ludzkie, znacznie poprawia wydajność pracy, sprawia, że pomiar twardości jest dokładniejszy i prostszy.


Funkcja produktu:

● Automatyczny stolik, automatyczne ustawianie ostrości, automatyczny pomiar i system testowania twardości Vickersa;
● Siła obciążenia: Precyzyjne odważniki zapewniają niezawodność i precyzję systemu siły obciążenia;
● Ścieżka optyczna: 160 mm wysokiej rozdzielczości ścieżka mikroskopii optycznej sprawia, że obraz wgniecenia jest ostry i doskonały;
● Automatyczna wieżyczka: pozycja przełącznika wgłębników HV i obiektywów 10x/20X/40x jest powtarzalna i dokładna;
● Automatyczny stolik: jest napędzany precyzyjnym silnikiem krokowym o dużym zakresie ruchu 100x100 mm i dużej nośności;
● Automatyczne ustawianie ostrości: Zastosuj system optyczny o wysokiej rozdzielczości i technologię automatycznego ustawiania ostrości, oprogramowanie 3A może realizować automatyczne ustawianie ostrości i automatyczną ocenę twardości, jeśli rozmiar wgniecenia jest większy niż 8um; Jest to automatyczne ustawianie ostrości dla MicroVickers i Knoop, ręczne ustawianie ostrości dla Macro Vickers.
● Automatyczny pomiar: oprogramowanie do automatycznego testowania i pomiaru twardości: 3A może sterować testerem twardości i komunikacją danych, obejmuje przełączanie obiektywów 10x, 20x, 40x, 60x i wgłębnika Vickersa, automatyczne obciążanie, czas przetrzymywania i rozładowywanie, pojedyncze lub wielokrotne wgniecenia, ustawianie odległości kroku, tryb ruchu, automatyczne rejestrowanie linii dialogowej wgniecenia i wartości twardości, automatyczne generowanie głębokości CHD i krzywej twardości, statystyki błędów, statystyki grup czasów testowania, generowanie raportu w formacie Excel i Word.

Specyfikacja:




Oprogramowanie do automatycznego pomiaru:

●​ Interfejs oprogramowania: 3A



● Sterowanie maszyną

Oprogramowanie 3A jest w stanie sterować testerem mikro twardości, może napędzać i konfigurować ruch automatycznego stolika X-Y oraz silnik automatycznego ustawiania ostrości w osi Z, a także może sterować przełączaniem obiektywów i wgłębnika Vickersa/Knoopa na automatycznej wieżyczce, co powoduje automatyczne obciążanie/czas przetrzymywania/rozładowywanie.

●​ Automatyczny pomiar
Oprogramowanie 3A jest w stanie automatycznie dokonywać pomiaru wgniecenia w trybie automatycznego ustawiania ostrości, głębokość wizualna wynosi 1 mm, a rozdzielczość ustawiania ostrości wynosi 0,2 um, prędkość automatycznego ustawiania ostrości jest mniejsza niż 5 sekund, a cykl automatycznego ustawiania ostrości i automatycznego pomiaru mieści się w ciągu 8 sekund.

●​ Pomiar CHD
Oprogramowanie 3A może programowo dokonywać pomiaru głębokości twardości warstwy wierzchniej, może automatycznie mierzyć i tworzyć raport CHD, a także generowana jest krzywa głębokości-twardości w celu wykonywania funkcji, takich jak pomiar warstwy azotowania części i pomiar warstwy nawęglania.

●​ Funkcja planu trasy
3A ma funkcję planu trasy, może konfigurować wybór linii prostych, linii zygzakowatych, okręgów, łuków, losowych punktów, macierzy i można je konfigurować zgodnie z różnymi wymaganiami dotyczącymi próbek testowych.

●​ Zarządzanie danymi
Dane testowe można zapisać do wydrukowania, a raport z testu obejmuje statystyki matematyczne i krzywe głębokości warstwy utwardzonej, a także wydrukowaną topografię próbki. Bezpośrednio odzwierciedla mikrostrukturę wgniecenia i tła.

●​ Wielojęzyczność
Angielski i chiński są dostępne teraz, a inne języki wkrótce.
