Maszyny do pomiaru współrzędnych CMM do mostów ruchomych Naquina 686 Certyfikat CE

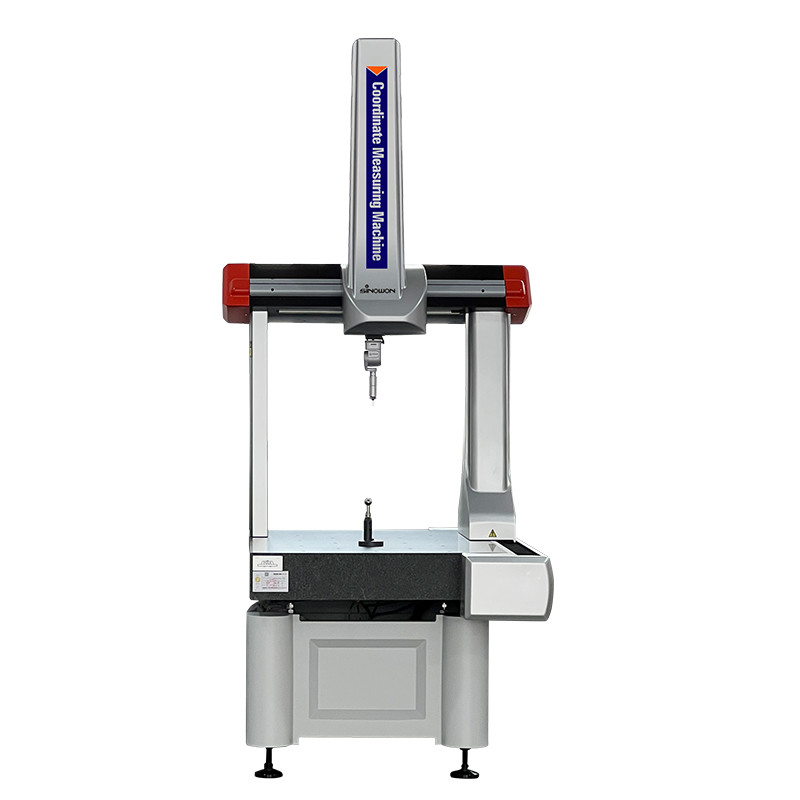

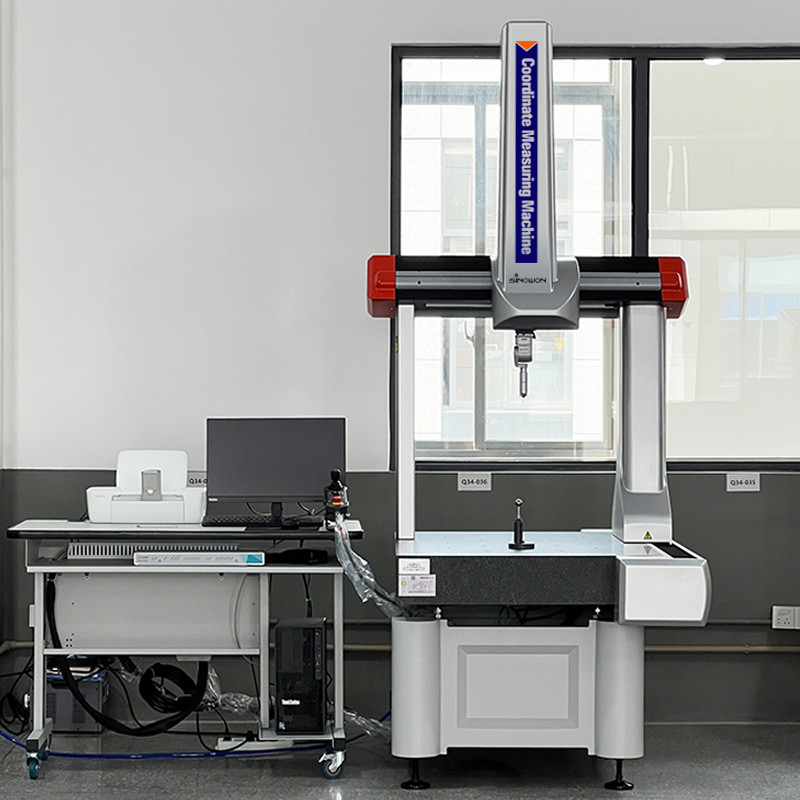

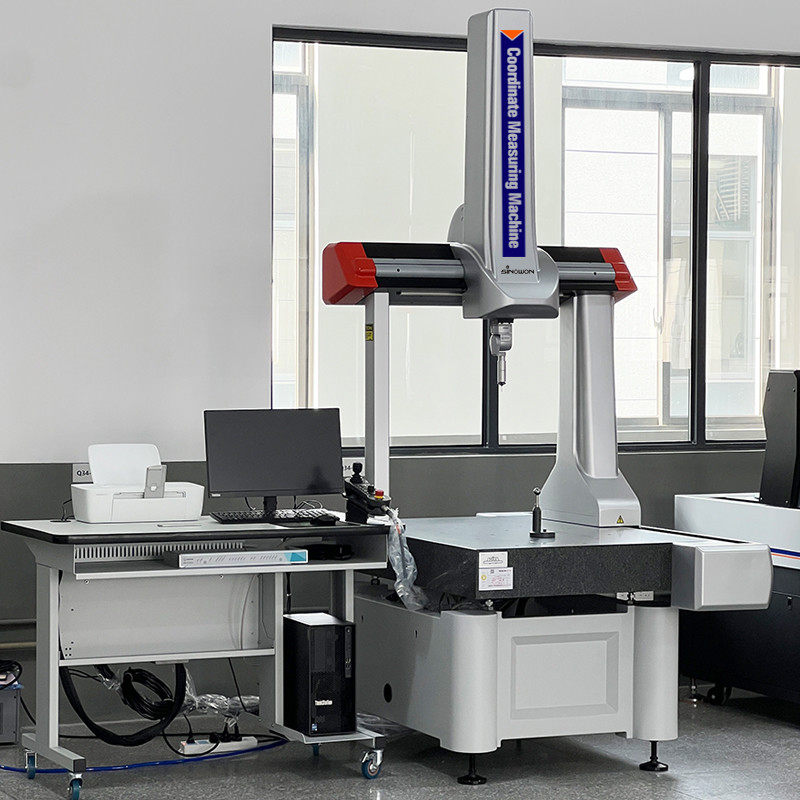

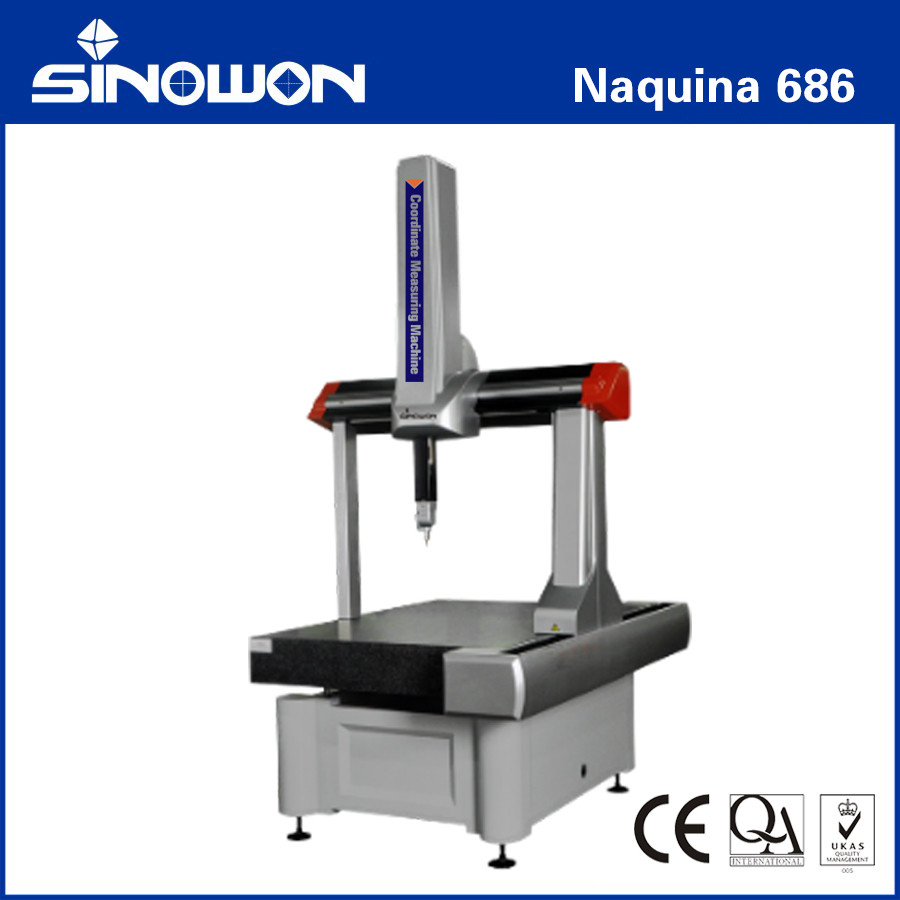

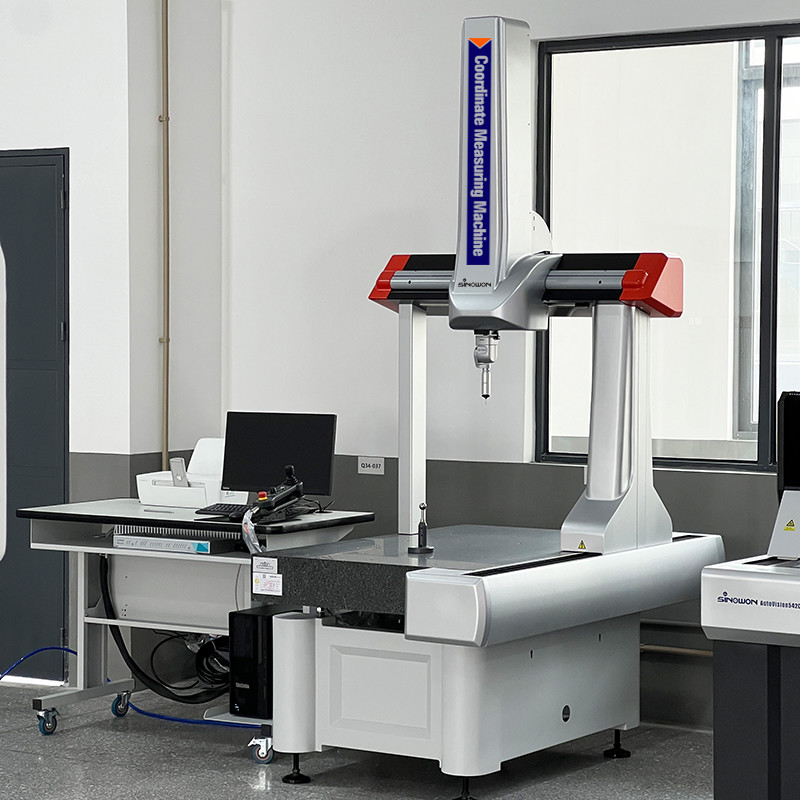

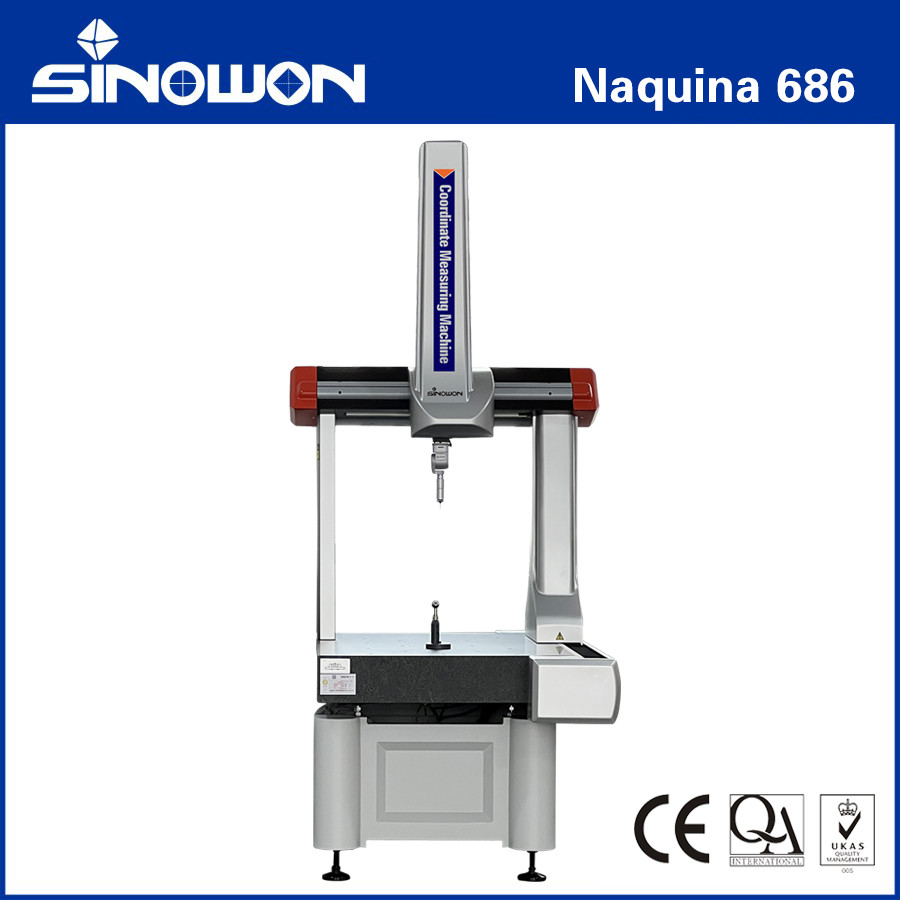

Most ruchomy Współrzędnościowa maszyna pomiarowa Naquina686

Opis techniczny

Najważniejsze cechy techniczne:

• Wyjątkowa konstrukcja mostu TRICISION^TM dla belki X zapewnia optymalny stosunek sztywności do masy. Most ze stopu lekkiego jest o 25 procent sztywniejszy niż tradycyjne konstrukcje, a szyna X ma o 50 procent niżej położony środek ciężkości, co zapewnia płynny i precyzyjny ruch. Szersze rozstawienie łożysk niż w konkurencyjnych konstrukcjach mostów zapewnia lepszą kontrolę przechyłu osi mostu, co przekłada się na precyzyjną objętościową dokładność pomiaru, zmniejszone błędy powtarzalności, zwiększone przyspieszenie/hamowanie i większą przepustowość pomiarową.

• Opatentowana precyzyjnie obrobiona prowadnica jaskółczego ogona w osi Y poprawia dokładność i powtarzalność WMM.
• Trybem transmisji wszystkich osi maszyny jest pasek rozrządu, którego kompaktowa, antypoślizgowa struktura zapewnia doskonałą prędkość, niski poziom hałasu i łatwą konserwację.
• Pneumatyczne przeciwwagi (regulowane) dla osi Z, które sprawiają, że oś Z pracuje stabilnie, z automatycznym hamulcem w sytuacjach awaryjnych i utrzymują WMM w bezpieczeństwie.
• Skale (złote i stalowe) niemieckiej firmy Heidenhain są certyfikowane przez PTB (Physikalisch-Technische Bundesanstalt), niemiecki krajowy instytut nauki i technologii. Ich doskonała dokładność i spójność rozszerzalności cieplnej zapewniają dokładną i stabilną kompensację termiczną.
• Zdalnie montowane silniki napędowe zmniejszają masę ruchomą, co pozwala na szybsze ustawianie i odprowadzają ciepło z ramy maszyny.
• Wyposażony w system sterowania skanowaniem Naquina, Inspector może osiągnąć ciągłe skanowanie za pomocą sondy skanującej Leitz X1.
• Wyposażony w potężne oprogramowanie pomiarowe (RationalDMIS), które nie ma sobie równych, Inspector może obsługiwać wszelkie typowe zadania pomiarowe i kontrolne w warsztacie.

Specyfikacje:
